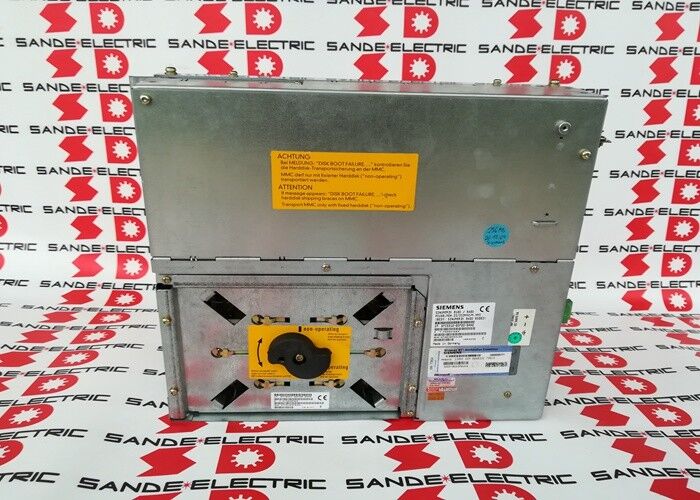

Siemens 6FC5210-0DF02-0AA0 SINUMERIK 810D / 840D PCU50 Πίνακα Ελέγχου μονάδα Pentium II / Windows NT4.0

Αριθμός μέρους:6FC5210-0DF02-0AA0

Παρασκευαστής:Siemens AG (Γερμανία)

Τύπος προϊόντος:PCU50 ∆ιαμετρητής ελέγχου οχήματος

Το παράθυρο του χειριστή προς τη μηχανή

Το 6FC5210-0DF02-0AA0 είναι το PCU50 (Panel Control Unit) για τα συστήματα CNC Siemens SINUMERIK 810D και 840D.Είναι η πλατφόρμα υπολογιστών πίσω από την διεπαφή χειριστή η μονάδα που εκτελεί το προχωρημένο λογισμικό HMI, αναπαριστά την οθόνη CNC, επεξεργάζεται τις εισροές του χειριστή και επικοινωνεί με την NCU (Αριθμητική Μονάδα Ελέγχου) για τον συντονισμό των εργασιών της μηχανής.

Στην αρχιτεκτονική SINUMERIK, το PCU50 βρίσκεται ανάμεσα στον πίνακα χειριστή (κλειδί και οθόνη) και την NCU. Η NCU χειρίζεται τους υπολογισμούς ελέγχου CNC σε πραγματικό χρόνο.Το PCU50 χειρίζεται την ανθρώπινη διεπαφή ∙ διαχείριση προγράμματοςΟι δύο πρέπει να είναι λειτουργικοί για να είναι πλήρως λειτουργικός ο CNC.

Ο επεξεργαστής Pentium II / 333 MHz και η προδιαγραφή RAM 128 MB τοποθετούν αυτή τη μονάδα στα τέλη της δεκαετίας του 1990 έως τις αρχές της δεκαετίας του 2000 SINUMERIK 840D γενιά.το οποίο είναι το λογισμικό διεπαφής χειριστή της Siemens για συστήματα 840D (διαμόρφωση λειτουργικού συστήματος): BS003). Ένας σκληρός δίσκος περιλαμβάνεται στο εσωτερικό του κιβωτίου PCU50, τοποθετημένος σε μια πλάκα αντι-δονήσεων, ένα συστατικό ευάλωτο σε βλάβες σε παλαιότερες μονάδες που μπορεί να αντιμετωπιστεί με SSD ή flash kits.

Προχωρημένη διαμόρφωση HMI και λογισμικού

Το HMI Advanced είναι το πακέτο λογισμικού χειριστή της Siemens για το SINUMERIK 840D. Παρέχει το τυποποιημένο περιβάλλον χειριστή CNC: επιλογή και επεξεργασία προγραμμάτων, διαχείριση εργαλείων, προβολή παραμέτρων μηχανής,Διαχείριση συναγερμούΗ έκδοση λογισμικού στην εγκατεστημένη μονάδα ελέγχου 50 πρέπει να αντιστοιχεί στην έκδοση λογισμικού συστήματος της μονάδας ελέγχου.Οι μη συμβατές εκδόσεις λογισμικού HMI και NCU προκαλούν σφάλματα διεπαφής και ενδέχεται να εμποδίσουν την ορθή επικοινωνία του χειριστή.

Κατά την αντικατάσταση PCU50, η διαμόρφωση λογισμικού HMI ̇ συμπεριλαμβανομένων των ειδικών κύκλων μηχανής, των προσαρμογών οθόνης ειδικά για τον πελάτη,και οι παράμετροι κίνησης που αναφέρονται στο επίπεδο HMI ̇ πρέπει να έχουν υπογραμμιστεί από την αρχική μονάδα πριν από την αντικατάσταση.

Βασικές προδιαγραφές

Γενικές ερωτήσεις

ΕΡΩΤΗΣΗ 1: Η οθόνη SINUMERIK 840D είναι κενή ή παγωμένη. Το NCU λειτουργεί (οι μονάδες κίνησης άξονων είναι online). Είναι η PCU50 η αιτία;

Μια λειτουργική NCU με κενή ή παγωμένη οθόνη HMI είναι η κλασική παρουσίαση μιας αποτυχημένης PCU50.Εάν το NC λειτουργεί κανονικά και μόνο το HMI δεν ανταποκρίνεται, το PCU50 έχει αποτύχει συνήθως ο σκληρός δίσκος, ο διαχωρισμός εκκίνησης Windows NT ή η εσωτερική παροχή ρεύματος του PCU50.

Ε2: Το PCU50 ξεκινά με Windows NT αλλά το HMI Advanced δεν μπορεί να ξεκινήσει ή εμφανίζει σφάλμα.

Ένα PCU50 που ξεκινάει στο Windows αλλά δεν μπορεί να ξεκινήσει το HMI Advanced συνήθως δείχνει μια κατεστραμμένη εγκατάσταση HMI,ατυχής σύνδεση επικοινωνίας NCU (ελέγξτε τη σύνδεση MPI ή PROFIBUS μεταξύ PCU και NCU)Ελέγξτε πρώτα τη σύνδεση της NCU HMI Advanced απαιτεί ενεργή επικοινωνία NCU για να αρχίσει.

ΕΡ3: Ο σκληρός δίσκος PCU50 αποτυγχάνει. Μπορεί να αντικατασταθεί χωρίς να χάσει τη διαμόρφωση της μηχανής;

Ο σκληρός δίσκος περιέχει την εγκατάσταση των Windows NT, το λογισμικό HMI Advanced και όλους τους κύκλους και τις ρυθμίσεις που αφορούν το συγκεκριμένο μηχάνημα.Ένα αντίγραφο ασφαλείας πρέπει να λαμβάνεται πριν από οποιαδήποτε εργασία σκληρού δίσκου είτε μια πλήρης εικόνα δίσκου είτε ένα ειδικό αντίγραφο ασφαλείας SINUMERIK μέσω των εργαλείων PCU-FLASH ή αρχειοθέτησης της SiemensΧωρίς αντίγραφο ασφαλείας, τα δεδομένα που αφορούν το μηχάνημα χάνουν και πρέπει να αναδημιουργηθούν από την τεκμηρίωση του MTB.Τα κιτ αναβάθμισης SSD ή CompactFlash είναι διαθέσιμα για την αντικατάσταση του περιστρεφόμενου σκληρού δίσκου με αποθήκευση στερεών στοιχείων.

Ε4: Μπορεί να χρησιμοποιηθεί αντικαταστάτης 6FC5210-0DF02-0AA0 από άλλο μηχάνημα;

Το υλικό PCU50 δεν είναι ειδικό για το μηχάνημα, αλλά η διαμόρφωση λογισμικού είναι.Πριν μπορέσει να χειριστεί τη νέα μηχανήΠοτέ μην χρησιμοποιείτε ένα μηχάνημα με τη διαμόρφωση HMI ενός άλλου μηχάνηματος χωρίς να επιβεβαιώσετε όλες τις παραμέτρους.

Ε5: Ποιο είναι το σημερινό ισοδύναμο της Siemens για αναβάθμιση του συστήματος SINUMERIK 840D;

Οι μονάδες SINUMERIK 840D sl (Line Solution) με PCU50.5 ή οι ενσωματωμένες μονάδες NCU 7x0 με HMI sl είναι τα ισοδύναμα της γενιάς ρεύματος.Η μετάβαση από το 840D στο 840D sl είναι μια πλήρης αντικατάσταση του συστήματος ελέγχουΓια την αξιολόγηση της μετανάστευσης θα πρέπει να ζητηθεί η γνώμη του κατασκευαστή μηχανών εργαλείων ή του συνεργάτη υπηρεσιών της Siemens.
