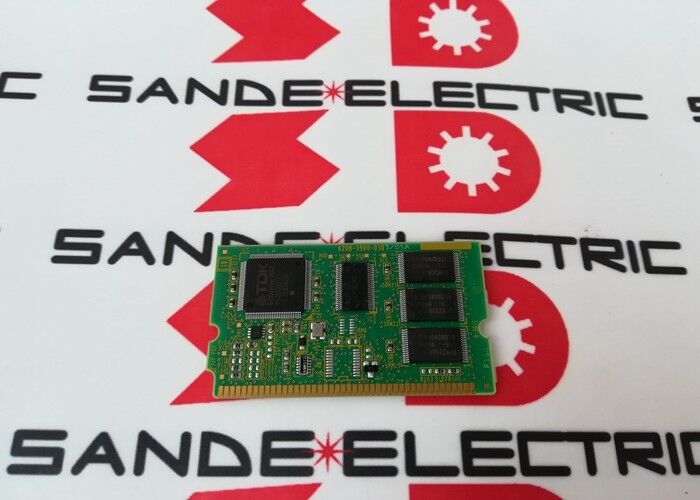

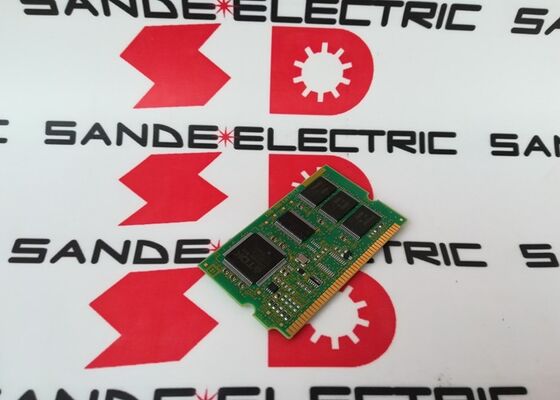

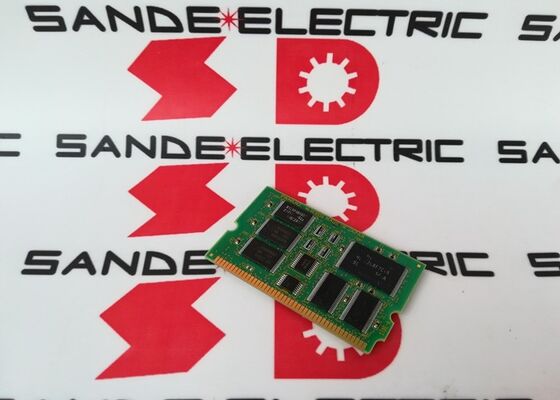

Νέος πίνακας PCB Fanuc A20B-3900-0303 A20B39000303 A2OB-39OO-O3O3

A20B-3900-0303∙ FANUC FROM/SRAM Μονάδα Μνήμης ∙ Flash ROM και SRAM συνδυασμένη / κάρτα μνήμης CNC / σειρά A20B-3900

FROM + SRAM 2 τεχνολογίες μνήμης, μία μονάδα

Ο A20B-3900-0303 συνδυάζει δύο ριζικά διαφορετικούς τύπους μνήμης σε μία ενιαία μονάδα plug-in:

Από (Flash μνήμη μόνο ανάγνωσης):Μη πτητική μνήμη που διατηρεί το περιεχόμενό της μόνιμα χωρίς ηλεκτρική ενέργεια ή αντίγραφο ασφαλείας μπαταρίας.Πρόγραμμα κλίμακας PMCΑυτό το περιεχόμενο επιβιώνει τους κύκλους ρεύματος και τις βλάβες της μπαταρίας χωρίς απώλεια.Η ενημέρωση του FROM απαιτεί μια σκόπιμη εγγραφή με τη χρήση του φορτιστή λογισμικού λειτουργίας εκκίνησης της FANUC.

SRAM (στατική μνήμη τυχαίας πρόσβασης):Υψηλής ταχύτητας ασταθής μνήμη που χρησιμοποιείται για λειτουργικά δεδομένα κατά την εκτέλεση CNC, πίνακες μετατόπισης εργαλείων, συστήματα συντεταγμένων εργασίας, μεταβλητές μακρογραφίας και άλλα δεδομένα στα οποία έχει συχνή πρόσβαση.Σε αντίθεση με τις μονάδες RAM CMOS που χρησιμοποιούνται στις παλαιότερες γενιές CNC, η SRAM στις μονάδες A20B-3900 δεν απαιτεί αντίγραφο ασφαλείας μπαταρίας, δεδομένου ότι το FROM του CNC αποθηκεύει ήδη τα αρχικά δεδομένα διαμόρφωσης.

Βασικές πληροφορίες για το προϊόν

Από τι αποθηκεύεται

Το τμήμα FROM της A20B-3900-0303 αποθηκεύει:

Λογισμικό συστήματος CNC:Ο λειτουργικός πυρήνας FANUC CNC ∙ το λογισμικό σε πραγματικό χρόνο που διαχειρίζεται την παρεμβολή άξονα, την εκτέλεση PMC, την εμφάνιση χειριστή και όλες τις λειτουργίες CNC.Το λογισμικό αυτό παρέχεται από την FANUC και δεν μπορεί να τροποποιηθεί από τον τελικό χρήστη..

Λογισμικό επιλογής:Αδειοδοτημένες λειτουργίες επιλογής CNC (π.χ. προηγμένος έλεγχος διαγράμματος, έλεγχος τεχνητής νοημοσύνης, άκαμπτο χτύπημα,ομιλητικό προγραμματισμό) αποθηκεύονται στο FROM ως ξεχωριστές ενότητες λογισμικού που είναι ενεργές κατά την καταχώριση της αντίστοιχης άδειας επιλογής.

Πρόγραμμα σκάλας PMC:Η λογική αλληλουχίας PLC του εργαλείου μηχανής ∙ διαχείριση αλλαγών εργαλείων, ψυκτικού, κλειδαριών πόρτων και όλης της αυτοματοποίησης της μηχανής.

Μακροπρόγραμματα (O9000·O9999):Προσαρμοσμένα μακροπρόγραμματα και ορισμοί κυκλώματος σε κονσέρβα εγκατεστημένοι σε επίπεδο μηχανής · διατηρούνται στο FROM για αξιόπιστη επιμονή.

Σενάρια εφαρμογής

Ελαττώματα της μονάδας FROM:Ένα FANUC CNC αναπτύσσει αποτυχίες εκκίνησης συστήματος, τυχαία σφάλματα συνόλου ελέγχου FROM ή συμπτώματα διαφθοράς λογισμικού.Η αντικατάσταση απαιτεί πλήρη επαναφόρτωση FROM ακολουθούμενη από επαναφορά παραμέτρου και προγράμματος από αντίγραφο ασφαλείας.

Ανασυγκρότηση συστήματος CNC:Μια μονάδα ελέγχου CNC FANUC αναπαράγεται με νέο υλικό μνήμης.και τα προγράμματα φορτώνονται από το πλήρες σύνολο εφεδρικών συσκευών του μηχανήματος.

Γενικές ερωτήσεις

Ε1: Γιατί πρέπει να επαναφορτώνεται κάθε αρχείο, παράμετρο και πρόγραμμα FROM μετά την αντικατάσταση του A20B-3900-0303;

Το τμήμα FROM της ενότητας αποθηκεύει το λογισμικό συστήματος του CNC και την σκάλα PMC these αυτά δεν αποθηκεύονται σε καμία άλλη θέση στην μονάδα ελέγχου CNC.Ένα νέο ή αντικαταστατικό A20B-3900-0303 ξεκινάει κενόΧωρίς την φόρτωση των αρχείων FROM, το CNC δεν μπορεί να ξεκινήσει. Χωρίς την αποκατάσταση παραμέτρων και προγραμμάτων, το CNC δεν μπορεί να λειτουργήσει σωστά, ακόμη και μετά από φόρτωση FROM.η επαληθευμένη αντιγράφηση ασφαλείας όλων αυτών των συνόλων δεδομένων είναι απαραίτητη πριν από οποιαδήποτε αντικατάσταση της μονάδας FROM.

Ε2: Ποια εργαλεία αντιγράφων ασφαλείας απαιτούνται για την αποθήκευση και την αποκατάσταση δεδομένων A20B-3900-0303;

Τα αρχεία FROM δημιουργούνται με τη χρήση της οθόνης εκκίνησης της FANUC ή του φορτιστή λογισμικού CNC, συνήθως σε υπολογιστή μέσω κάρτας Ethernet ή CF.Οι παραμέτροι και τα προγράμματα δημιουργούνται μέσω της οθόνης ρυθμίσεων συστήματος του CNC χρησιμοποιώντας σειριακή RS-232για συστήματα σειράς 30i/31i/32i (οι πλατφόρμες-στόχοι για τις ενότητες A20B-3900-030x),Η επικοινωνία FANUC FOCAS2 με βάση το Ethernet παρέχει την πιο αξιόπιστη μέθοδο ασφαλείας μεγάλων δεδομένων.

Ε3: Είναι ο A20B-3900-0303 εναλλάξιμος με τον A20B-3900-0298 (32MB FROM / 2MB SRAM);

Οι διαφορετικές παραλλαγές της οικογένειας A20B-3900-030x έχουν διαφορετικές χωρητικότητες SRAM και μπορεί να εξυπηρετούν διαφορετικές ρυθμίσεις επιλογής CNC.Η προδιαγραφή υλικού του CNC καθορίζει ποια παραλλαγή ενότητας FROM / SRAM είναι σωστή Επιβεβαιώστε τον απαιτούμενο αριθμό εξαρτήματος από την ετικέτα της εγκατεστημένης μονάδας και την ισχύουσα τεκμηρίωση υλικού FANUC.

Ε4: Τι σημαίνει "Απαραίτητη ανταλλαγή πυρήνα" για την A20B-3900-0303;

Αντικατάσταση πυρήνα σημαίνει ότι η πολιτική αντικατάστασης του προμηθευτή απαιτεί την επιστροφή της παλιάς μονάδας κατά την αγορά μιας αντικαταστάσιμης μονάδας ̇ η επιστρεφόμενη (πυρήνας) μονάδα ανακαινίζεται και επιστρέφει στο απόθεμα.Αυτή η πολιτική είναι κοινή για τις μονάδες μνήμης FANUCΗ τεχνική απαίτηση από την πλευρά του χρήστη είναι να διασφαλίσει ότι η παλιά μονάδα είναι διαθέσιμη για ανταλλαγή επιστροφής ως προϋπόθεση της συναλλαγής.

Ε5: Εάν το CNC ξεκινά με επιτυχία αλλά δίνει σφάλματα παραμέτρων, έχει αποτύχει το A20B-3900-0303;

Μια επιτυχημένη εκκίνηση με σφάλματα παραμέτρων δείχνει ότι το τμήμα FROM (που περιέχει λογισμικό συστήματος) είναι λειτουργικό, αλλά το τμήμα παραμέτρων / δεδομένων έχει καταστραφεί ή διαγραφεί.Αυτό μπορεί να συμβεί μετά: αντικατάσταση μονάδας FROM (οι παραμέτροι δεν έχουν ακόμη επαναφορτωθεί), απώλεια μνήμης που σχετίζεται με τη μπαταρία (εάν ισχύει για τον συγκεκριμένο τύπο μονάδας) ή χειροκίνητη διαγραφή μνήμης.Φορτώστε τις σωστές παραμέτρους από το αντίγραφο ασφαλείας πριν ολοκληρώσετε ότι η ενότητα απέτυχε.
