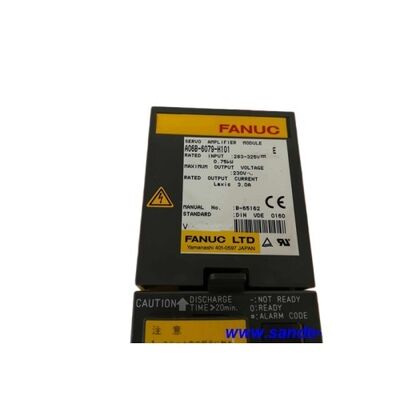

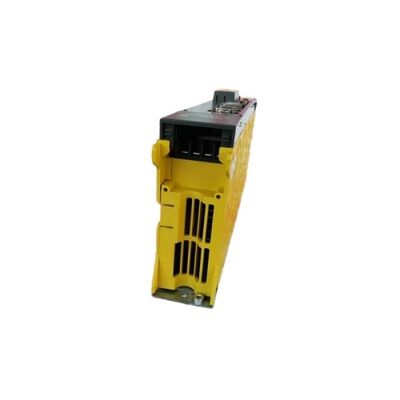

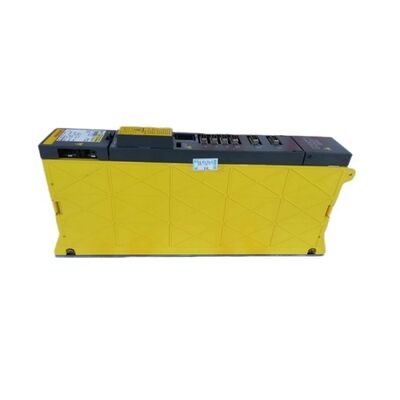

FANUC A06B-6079-H101 | Alpha SVM1-12 Μονοαξονική Σερβοενισχυτής — 3.0A / 0.75 kW / Διεπαφή Τύπου A/B

Αριθμός Εξαρτήματος: A06B-6079-H101

Κατασκευαστής: FANUC Corporation (Ιαπωνία)

Τύπος Προϊόντος: Μονοαξονική Μονάδα Σερβοενισχυτή — Σειρά Alpha

Διεπαφή Τύπου A/B — Η Κρίσιμη Διάκριση

Το A06B-6079-H101 και το A06B-6096-H101#H είναι και τα δύο μονάδες SVM1-12 — πανομοιότυπη ονομασία μοντέλου, πανομοιότυπες ηλεκτρικές προδιαγραφές (3.0A, 0.75kW, 283–325V, έξοδος 230V), πανομοιότυπη φυσική μορφή 60mm. Η διαφορά είναι η διεπαφή CNC, και αυτή είναι η διαφορά που καθορίζει ποιο χρειάζεται το μηχάνημα.

Το A06B-6079-H101 χρησιμοποιεί διεπαφή Τύπου A/B — σύνδεση καλωδίου PWM παράλληλης σύνδεσης από τη μονάδα σερβοκίνησης του CNC στη μονάδα ενισχυτή. Αυτή είναι η αρχική αρχιτεκτονική διεπαφής της σειράς Alpha που χρησιμοποιείται με τα μη-i χειριστήρια FANUC Σειράς 15, 16, 18 και 21. Το A06B-6096-H101 (παραλλαγή FSSB) χρησιμοποιεί σειριακό δίαυλο οπτικών ινών για τα χειριστήρια i-Series. Αυτοί οι τύποι διεπαφών δεν είναι συμβατοί — ένα μηχάνημα καλωδιωμένο για Τύπο A/B δεν μπορεί να χρησιμοποιήσει τη μονάδα FSSB, και αντίστροφα.

Στο A06B-6079-H101, ο αναγνωριστικός κωδικός σειράς στη μέση του αριθμού σχεδίασης — 6079 — είναι ο αναγνωριστικός κωδικός πεδίου για τη γενιά διεπαφής Τύπου A/B. Κατά την εξέταση μιας μονάδας στο ντουλάπι, αυτός ο αριθμός στην ετικέτα του εξαρτήματος επιβεβαιώνει αμέσως ποια γενιά διεπαφής είναι εγκατεστημένη πριν από την επιθεώρηση οποιασδήποτε καλωδίωσης.

Βασικές Προδιαγραφές

SVM1-12 — Μονάδα Εισαγωγικού Επιπέδου για Βοηθητικούς Άξονες Χαμηλού Φορτίου

Στα 3.0A συνεχούς εξόδου και 0.75 kW, το SVM1-12 είναι διαστασιολογημένο για το χαμηλό άκρο της σειράς αξόνων Alpha. Οι αντίστοιχες κατηγορίες κινητήρων του είναι οι α1/3000 (1 Nm, 3000 rpm) και α2/2000 (2 Nm, 2000 rpm) — κινητήρες Alpha μικρού πλαισίου που χρησιμοποιούνται σε βοηθητικούς άξονες θέσης: άξονας C σε μικρά κέντρα περιστροφής, μονάδες περιστροφής τραπεζιού, ευρετηρίαση γεμιστήρα εργαλείων και δευτερεύοντες άξονες χαμηλού φορτίου. Η κατανάλωση DC bus 0.75 kW είναι αμελητέα στον υπολογισμό ζήτησης PSM για ένα ντουλάπι πολλαπλών μονάδων.

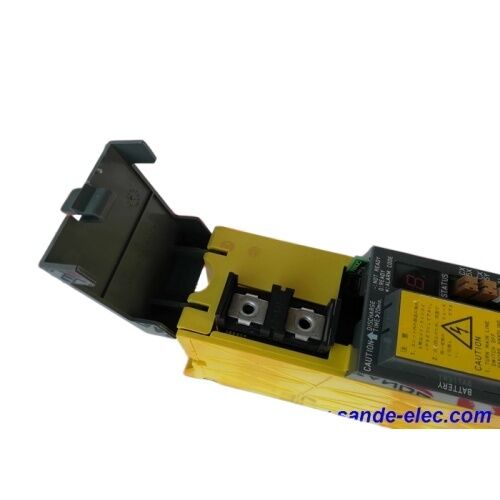

Μια σημείωση εγκατάστασης ειδικά για αυτήν τη μονάδα: κατά την προμήθεια αντικατάστασης, καθορίστε εάν η εγκατάσταση χρησιμοποιεί μία ή δύο θύρες μπαταρίας CX5. Ορισμένες παραλλαγές διαφέρουν σε αυτήν τη διαμόρφωση.

Πλαίσιο Σειράς A06B-6079

Η οικογένεια A06B-6079 είναι η πλήρης σειρά Alpha SVM με διεπαφή Τύπου A/B. Κάθε μοντέλο από το SVM1-12 (H101) έως το SVM1-360 (H108) και η διπλοαξονική σειρά SVM2 έχει ένα παράλληλο αντίστοιχο FSSB A06B-6096. Οι σειρές 6079 και 6096 μοιράζονται τα ίδια ονόματα μοντέλων (SVM1-12, SVM1-40, κ.λπ.) και ηλεκτρικές προδιαγραφές — μόνο τα μεσαία ψηφία του αριθμού εξαρτήματος αναγνωρίζουν τη γενιά διεπαφής.

Συχνές Ερωτήσεις

Ε1: Μπορεί το A06B-6079-H101 (Τύπος A/B) να αντικαταστήσει το A06B-6096-H101 (FSSB);

Όχι. Και τα δύο είναι μονάδες SVM1-12 με πανομοιότυπες ηλεκτρικές προδιαγραφές αλλά διαφορετικές διεπαφές CNC. Το A06B-6079 χρησιμοποιεί παράλληλες συνδέσεις καλωδίων PWM Τύπου A/B για χειριστήρια Σειράς 15/16/18/21 μη-i. Το A06B-6096 χρησιμοποιεί δίαυλο οπτικών ινών FSSB για χειριστήρια i-Series. Αυτές οι αρχιτεκτονικές διεπαφών δεν είναι συμβατές — η χρήση της λανθασμένης παραλλαγής απαιτεί επανακαλωδίωση της σύνδεσης CNC της μονάδας, κάτι που δεν είναι πρακτική αντικατάσταση πεδίου.

Ε2: Ποιοι σερβοκινητήρες Alpha είναι συμβατοί με το A06B-6079-H101;

Οι α1/3000 (1 Nm, 3000 rpm) και α2/2000 (2 Nm, 2000 rpm). Και οι δύο κατηγορίες κινητήρων καταναλώνουν ονομαστικό ρεύμα άνετα εντός της συνεχούς ονομαστικής τιμής 3.0A. Οι κινητήρες στην κατηγορία α3 και άνω απαιτούν το SVM1-20 (H102, 5.9A) ή μεγαλύτερο.

Ε3: Ποιοι συναγερμοί υποδεικνύουν ότι το A06B-6079-H101 έχει υποστεί βλάβη αντί για τον κινητήρα;

Συναγερμός 8 (υπερβολικό ρεύμα / βλάβη IPM): αποσυνδέστε τα καλώδια τροφοδοσίας του κινητήρα και μετρήστε την αντίσταση μόνωσης περιέλιξης προς τη γη. Εάν η μόνωση είναι καλή (αρκετές εκατοντάδες megaohms) και ο συναγερμός επιμένει με τα καλώδια αποσυνδεδεμένα, η μονάδα ενισχυτή έχει εσωτερική βλάβη. Εάν η μόνωση είναι χαμηλή, ο κινητήρας ή το καλώδιο είναι η πηγή της βλάβης. Επίμονοι συναγερμοί επικοινωνίας με τη μονάδα σερβοκίνησης CNC μετά την επιβεβαίωση της ακεραιότητας του καλωδίου υποδεικνύουν επίσης βλάβη της μονάδας.

Ε4: Απαιτεί η αντικατάσταση του A06B-6079-H101 αλλαγές παραμέτρων CNC;

Για μια αντικατάσταση SVM1-12 Τύπου A/B ίδιας φύσης, δεν απαιτούνται αλλαγές παραμέτρων άξονα — οι παράμετροι τύπου κινητήρα και τα κέρδη σερβο είναι αποθηκευμένα στην SRAM του CNC και δεν επηρεάζονται από την αλλαγή της μονάδας. Επαληθεύστε ότι η ανάθεση αριθμού άξονα και οι συνδέσεις ταιριάζουν με την αρχική εγκατάσταση πριν από την τροφοδοσία.

Ε5: Πού προμηθεύεται το A06B-6079-H101;

Μέσω της δευτερογενούς αγοράς μονάδων FANUC Alpha — η σειρά A06B-6079 έχει μεγάλη εγκατεστημένη βάση και παραμένει ενεργά διαθέσιμη μέσω εξειδικευμένων εμπόρων μονάδων CNC, προγραμμάτων ανταλλαγής και υπηρεσιών επισκευής. Επιβεβαιώστε το H101 (SVM1-12 Τύπου A/B) και καθορίστε τη διαμόρφωση θύρας μπαταρίας CX5 (μία ή δύο) εάν ο προμηθευτής ζητήσει αυτές τις πληροφορίες.
