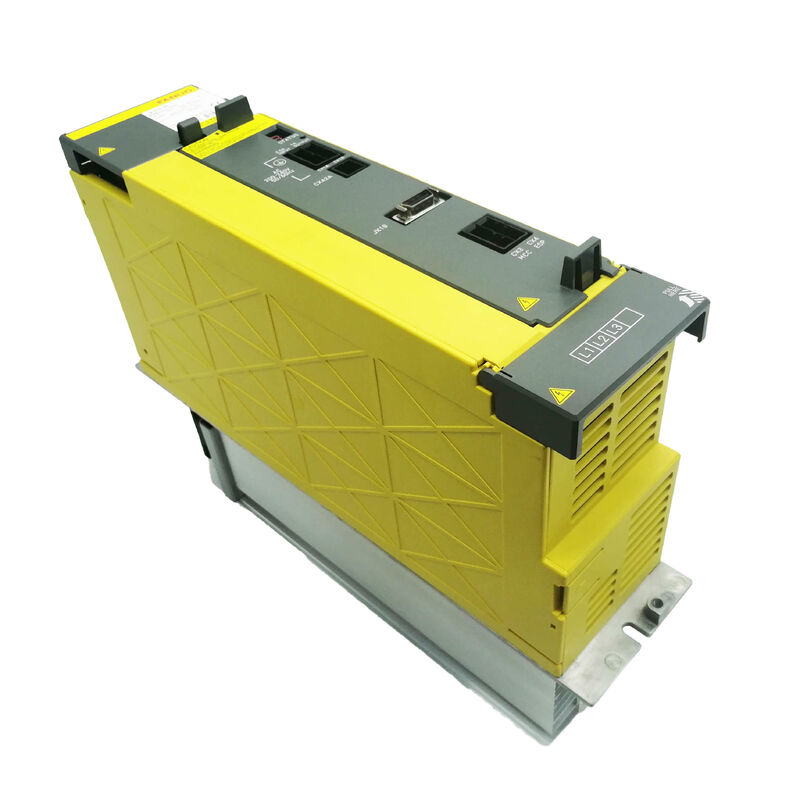

FANUC A06B-6110-H015 | Ενότητα τροφοδοσίας Alpha i PSM-15i — 17,5 kW / 200–240V AC / 283–325V DC / 3-φασική

Βάση DC Bus για μεσαίου μεγέθους ντουλάπια κίνησης Alpha i

Το A06B-6110-H015 είναι το PSM-15i — η μονάδα τροφοδοσίας 17,5 kW από τη σειρά Alpha i A06B-6110 της FANUC. Δέχεται τριφασική είσοδο 200–230/240V AC στα 63A και παράγει το ρυθμιζόμενο DC bus 283–325V από το οποίο αντλούν όλες οι συνδεδεμένες μονάδες σερβοενισχυτών Alpha i (αiSVM) και μονάδες ενισχυτών ατράκτου (αiSPM). Αυτή είναι η κοινή βάση τροφοδοσίας για το ντουλάπι κίνησης — όχι μια μονάδα κίνησης ενός άξονα.

Οι τρεις ονομαστικές τιμές ισχύος αντικατοπτρίζουν τον τρόπο λειτουργίας του συστήματος κίνησης στην πράξη:

• Ονομαστική ισχύς 17,5 kW: Βιώσιμη συνεχής έξοδος για κανονικούς κύκλους παραγωγής
• Μέγιστη ισχύς 28 kW: Διατηρημένη έξοδος διαθέσιμη για σύντομες περιόδους υπό μέγιστη ζήτηση
• Μέγιστη ισχύς 46 kW: Παροδική ικανότητα κατά τη διάρκεια ταυτόχρονης επιτάχυνσης πολλαπλών αξόνων

Η μέγιστη τιμή είναι σημαντική για τον υπολογισμό μεγέθους: ένα ντουλάπι με πολλούς άξονες που επιταχύνουν ταυτόχρονα αντλεί πάνω από την ονομαστική έξοδο για σύντομες περιόδους. Το PSM-15i χειρίζεται αυτές τις παροδικές καταστάσεις χωρίς να ενεργοποιεί την προστασία, υπό την προϋπόθεση ότι η συνεχής ζήτηση παραμένει εντός της ονομαστικής ισχύος των 17,5 kW.

Η σειρά A06B-6110 είναι η ισοδύναμη γενιά Alpha i με την προηγούμενη οικογένεια Alpha PSM A06B-6087. Και οι δύο παράγουν ένα DC bus 283–325V από τριφασική είσοδο 200–230V AC, αλλά η σειρά A06B-6110 ταιριάζει με την αρχιτεκτονική κίνησης Alpha i (CNC σειράς i, ενισχυτές FSSB) αντί για την αρχική γενιά Alpha.

Βασικές Προδιαγραφές

PSM-15i στην Οικογένεια PSM Alpha i

Εντός της σειράς A06B-6110, διαφορετικές παραλλαγές με κατάληξη H καλύπτουν διαφορετικές ονομαστικές τιμές ισχύος εξόδου. Το PSM-15i (H015) στα 17,5 kW εξυπηρετεί ντουλάπια κίνησης μεσαίου μεγέθους με συνδυασμό σερβοενισχυτών και ενισχυτών ατράκτου. Η επιλογή της σωστής ονομαστικής τιμής PSM απαιτεί το άθροισμα της συνεχούς ζήτησης όλων των συνδεδεμένων μονάδων αiSVM και αiSPM. Ένα υποδιαστασιολογημένο PSM ενεργοποιεί την προστασία λόγω χαμηλής τάσης bus κατά τη διάρκεια παρατεταμένης φόρτισης παραγωγής.

Συχνές Ερωτήσεις

Ε1: Ποια είναι η διαφορά μεταξύ του A06B-6110-H015 (PSM-15i) και της παλαιότερης σειράς A06B-6087 Alpha PSM;

Και οι δύο παράγουν ένα DC bus 283–325V από τριφασική είσοδο 200–230V AC και εξυπηρετούν τον ίδιο ρόλο κοινής αρχιτεκτονικής bus. Το A06B-6110 είναι η γενιά Alpha i — σχεδιασμένο για την μεταγενέστερη πλατφόρμα CNC σειράς i με ενισχυτές FSSB. Το A06B-6087 είναι η αρχική γενιά Alpha. Δεν είναι εναλλάξιμα μεταξύ γενεών κίνησης, αλλά η λειτουργία τροφοδοσίας και η τάση bus είναι ισοδύναμες εντός των αντίστοιχων συστημάτων κίνησής τους.

Ε2: Τι σημαίνει στην πράξη η διάκριση ονομαστικής ισχύος 17,5 kW / 28 kW / 46 kW;

Τα 17,5 kW είναι η βιώσιμη συνεχής έξοδος. Τα 28 kW μέγιστης ισχύος χειρίζονται παρατεταμένες περιόδους ζήτησης άνω της ονομαστικής. Τα 46 kW μέγιστης ισχύος (peak) καλύπτουν τη σύντομη παροδική κατάσταση κατά τη διάρκεια ταυτόχρονης επιτάχυνσης πολλαπλών αξόνων. Υπολογίστε το μέγεθος του PSM με βάση τη συνεχή ζήτηση όλων των συνδεδεμένων μονάδων — οι μέγιστες και μέγιστες ονομαστικές τιμές χειρίζονται τις παροδικές καταστάσεις, αλλά η συνεχής λειτουργία άνω των 17,5 kW θα ενεργοποιήσει την προστασία της μονάδας.

Ε3: Το PSM-15i εμφανίζει συναγερμό υπέρτασης bus υπό κανονικό φορτίο χωρίς βαριά αναγεννητική πέδηση. Τι πρέπει να ελεγχθεί;

Η υπέρταση bus υπό κανονικές συνθήκες χωρίς βαριά επιβράδυνση υποδηλώνει βλάβη στο στάδιο του ενεργού ανορθωτή — ένα κύκλωμα IGBT ή πύλης που δεν ρυθμίζει πλέον σωστά. Μην κάνετε επαναφορά και επανεκκίνηση: μια ανεξέλεγκτη αύξηση της τάσης του bus μπορεί να προκαλέσει ζημιά στις συνδεδεμένες μονάδες κίνησης. Το PSM απαιτεί σέρβις ή αντικατάσταση πριν την επιστροφή του μηχανήματος στην παραγωγή.

Ε4: Η αντικατάσταση του A06B-6110-H015 απαιτεί αλλαγές παραμέτρων CNC;

Όχι. Το PSM δεν αποθηκεύει παραμέτρους CNC. Μετά τη φυσική αντικατάσταση, επαναφέρετε την τροφοδοσία και επαληθεύστε την τάση του DC bus στις συνδεδεμένες μονάδες κίνησης πριν ενεργοποιήσετε τους άξονες. Επιβεβαιώστε ότι όλες οι συνδέσεις σήματος και ο σύνδεσμος διεπαφής με την αλυσίδα κίνησης είναι σωστά τοποθετημένα πριν την πρώτη ενεργοποίηση.

Ε5: Πώς επιβεβαιώνεται η σωστή χωρητικότητα του PSM για ένα συγκεκριμένο μηχάνημα;

Αθροίστε τη συνεχή ζήτηση ρεύματος όλων των συνδεδεμένων σερβομονάδων αiSVM και μονάδων ατράκτου αiSPM υπό τυπική παραγωγική λειτουργία. Αυτή η συνολική συνεχής ζήτηση πρέπει να εμπίπτει στην ονομαστική έξοδο 17,5 kW του PSM. Τα 46 kW μέγιστης ισχύος (peak) χειρίζονται τις παροδικές καταστάσεις επιτάχυνσης — αλλά εάν η συνεχής ζήτηση πλησιάζει σταθερά τα 17,5 kW, το PSM έχει οριακό μέγεθος και μια μονάδα υψηλότερης ονομαστικής ισχύος θα μειώσει τη θερμική καταπόνηση.
