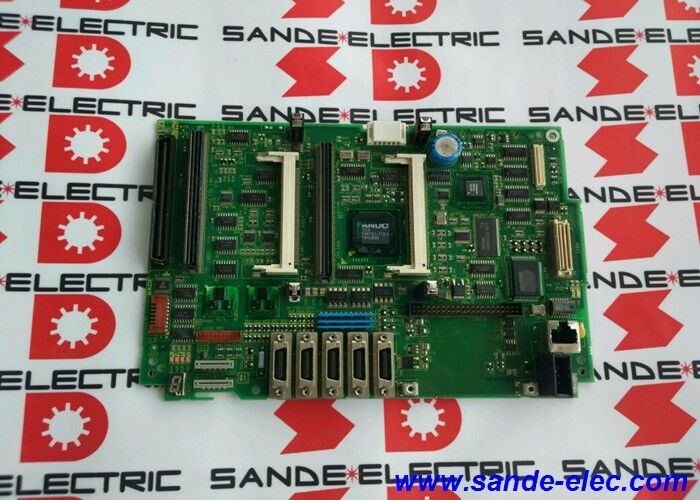

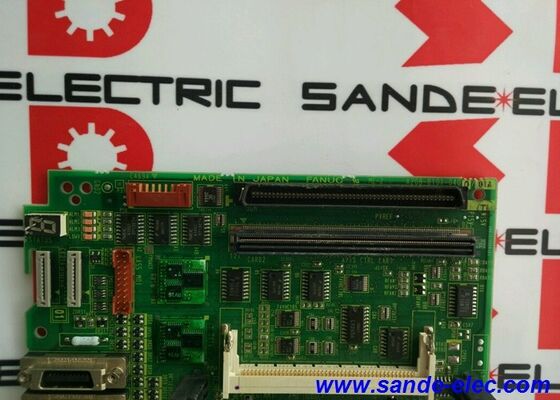

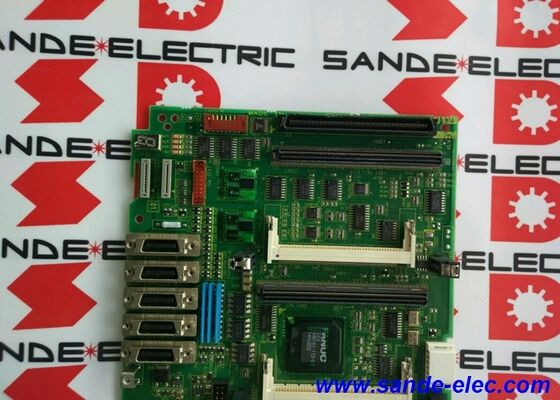

Χρησιμοποιούμενη πλακέτα FANUC A20B-8101-0400 A20B81010400 A2OB-81O1-O4OO

A20B-8101-0400∙ FANUC 30i-A και 31i-A5 Κεντρικό PCB A4 ̇ Master Board / A20B-8101 σειράς / LCD / MDI μονάδα εγκατεστημένη / FS30i πλατφόρμα

Σειρά 30i-A και 31i-A5 ¢ Πλατφόρμα υψηλού επιπέδου της FANUC

Η πλατφόρμα FANUC σειράς 30i/31i/32i αντιπροσωπεύει το ανώτερο επίπεδο της αρχιτεκτονικής CNC σειράς i της FANUC.η σειρά 30i/31i/32i έχει σχεδιαστεί για τις πιο απαιτητικές εφαρμογές μηχανημάτων εργαλείων:

Σειρά 30i-A:Το πιο ικανό CNC της FANUC, που υποστηρίζει έως και 9 διαδρομές, 32 άξονες και 4 σπιντέλα, χρησιμοποιείται σε πολύ περίπλοκα κέντρα επεξεργασίας με πολλά σπιντέλα, γραμμές μεταφοράςκαι συνδυασμένα συστήματα επεξεργασίας όπου κανένα άλλο CNC δεν προσφέρει επαρκή αριθμό άξονων ή δυνατότητα προγραμματισμού.

Σειρά 31i-A5:Ένα CNC υψηλών επιδόσεων στην ίδια οικογένεια 3xi συνταγμένο για μηχανική επεξεργασία 5 άξων με προηγμένα χαρακτηριστικά AI servo και ελέγχου σπινδέλων βελτιστοποιημένα για ταυτόχρονη διαμόρφωση 5 άξων.Η ονομασία "A5" προσδιορίζει την συγκεκριμένη παραλλαγή διαμόρφωσης 31i-A.

Η A20B-8101-0400 είναι η κύρια σανίδα που ενοποιεί όλες τις λειτουργίες CNC για αυτές τις πλατφόρμες.

Βασικές πληροφορίες για το προϊόν

Α4 έναντι Α5 ∆ημοτικοί τύποι PCB της σειράς 30i

Στο πλαίσιο της σειράς A20B-8101, τα κύρια PCB 30i/31i διατίθενται σε πολλαπλές ονομασίες τύπου:

Οι ονομασίες τύπου "A4" και "A5" προσδιορίζουν διαφορετικές γενιές υλικού ή διαμορφώσεις δυνατοτήτων εντός της ίδιας οικογένειας κύκλων PCB 30i/31i.Το A20B-8101-0401 (τύπος A5) περιγράφεται ως "για τη σειρά 30i/31i/32i, μοντέλο A χωρίς λειτουργία PC" υποδηλώνοντας ότι το 0401 είναι για διαμορφώσεις χωρίς την ενσωματωμένη επιλογή PCΗ A20B-8101-0400 (τύπος A4) εξυπηρετεί ειδικά τις κατηγορίες 30i-A και 31i-A5.

Σενάρια εφαρμογής

30i-Α: Ατυχία κύριας πλακέτας:Το κύριο πλακέτο ενός συστήματος κέντρου επεξεργασίας FANUC 30i-A παρουσιάζει σφάλμα ∙ Η εκκίνηση CNC αποτυγχάνει ή συνεχή σφάλματα επικοινωνίας εμποδίζουν την κανονική λειτουργία.το σημείο A20B-8101-0400 αντικαθίσταται από το ακόλουθο κείμενο:Τα δεδομένα SRAM αποκαθίστανται και η λειτουργία CNC συνεχίζεται.

31i-A5 Συντήρηση κέντρου επεξεργασίας 5 αξόνων:Ένα κέντρο επεξεργασίας 5 αξόνων με έλεγχο 31i-A5 υποβάλλεται σε αντικατάσταση του κύριου PCB κατά την προγραμματισμένη ανακαίνιση του συστήματος ελέγχου.

Γενικές ερωτήσεις

Ε1: Ποια δεδομένα SRAM πρέπει να δημιουργηθούν αντίγραφα ασφαλείας πριν από την αντικατάσταση του A20B-8101-0400;

Όλα τα δεδομένα ειδικού μηχανήματος που αποθηκεύονται στην SRAM πρέπει να δημιουργούνται αντίγραφα ασφαλείας μέσω της λειτουργίας ALL IO ή διαχείρισης δεδομένων του CNC πριν από την έναρξη της αντικατάστασης.όρια λογισμικούΧωρίς αυτό το αντίγραφο ασφαλείας, τα δεδομένα χάνουν μόνιμα όταν αφαιρείται ο πίνακας.

Ε2: Μεταφέρεται η μονάδα CPU κατά την αντικατάσταση του A20B-8101-0400;

Η μονάδα CPU συνδέεται με την κύρια πλακέτα. Κατά την αντικατάσταση της κύριας πλακέτας, η μονάδα CPU συνήθως μεταφέρεται στην πλακέτα αντικατάστασης ̇ η ίδια η μονάδα CPU δεν είναι το αποτυχημένο συστατικό.Επιβεβαιώστε από το εγχειρίδιο συντήρησης FANUC 30i-A εάν η μεταφορά μονάδας CPU είναι καθορισμένη για τη διαδικασία αντικατάστασης.

Ε3: Ποια είναι η διαφορά μεταξύ του A20B-8101-0400 (A4) και του A20B-8101-0401 (A5);

Επιβεβαιώνεται ο τύπος A4 (A20B-8101-0400) για τις λειτουργίες 30i-A και 31i-A5. Επιβεβαιώνεται ο τύπος A5 (A20B-8101-0401) για τις λειτουργίες 30i/31i/32i της σειράς A χωρίς λειτουργία PC.Οι πλακέτες εξυπηρετούν διαφορετικές διαμορφώσεις εντός της πλατφόρμας 30i-A/31i και δεν είναι εναλλάξιμες..

Ε4: Ποια μονάδα τροφοδοσίας λειτουργεί με την A20B-8101-0400;

Η CNC-Shopping επιβεβαιώνει ότι η παρακείμενη A20B-8101-0401 είναι "εγκατεστημένη με FANUC FS30i μονάδα τροφοδοσίας A20B-8101-0010." Η A20B-8101-0400 της ίδιας οικογένειας κύριας πλακέτας χρησιμοποιεί την ίδια πηγή ρεύματος FS30i (A20B-8101-0010).

Ε5: Μπορεί η A20B-8101-0400 να χρησιμοποιηθεί σε συστήματα 32i-A;

Η περιγραφή του προϊόντος προσδιορίζει συγκεκριμένα την συμβατότητα 30i-A και 31i-A5.
