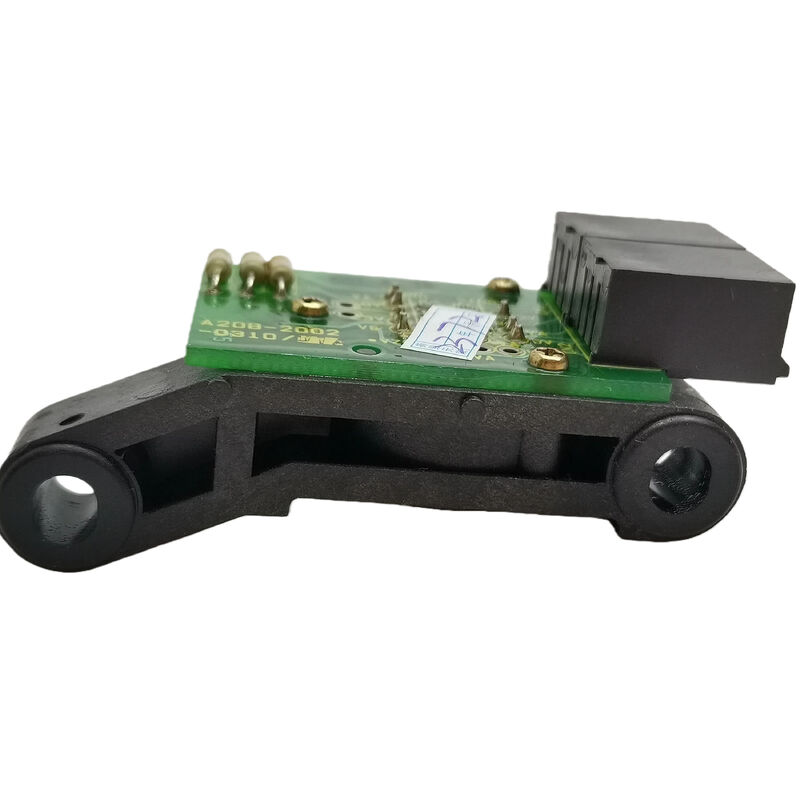

FANUC A20B-2002-0310 Κωδικοποιητής κινητήρα σπινδέλου
Αριθμός μέρους:Α20Β-2002-0310
Τύπος:Κωδικοποιητής κινητήρα σφινδέλου (εναλλακτική)
Συστήματα συμβατά:FANUC Σειρά 0 / 15 / 16 / 18 / 21 / 0i Ελεγκτές CNC
Σύνοψη
Το FANUC A20B-2002-0310 είναι μια μονάδα αντικατάστασης κωδικοποιητή κινητήρα σπινδέλου που παρέχει κρίσιμη ανατροφοδότηση στον ελεγκτή CNC σχετικά με την ταχύτητα σπινδέλου,θέσηΌταν αυτή η μονάδα αποτυγχάνει, η λειτουργία του σπινδέλου διακυβεύεται, απενεργοποιώντας την άκαμπτη κρούση, τον προσανατολισμό του σπινδέλου και ενδεχομένως προκαλώντας πλήρη διακοπή λειτουργίας του μηχανήματος.
Η αντικατάσταση του κωδικοποιητή αποκαθιστά την πλήρη λειτουργικότητα του σπινδέλου χωρίς να απαιτείται αφαίρεση του κινητήρα, επανεξέλιξη ή πλήρης αντικατάσταση της κίνησης του σπινδέλου.καθιστώντας την αποτελεσματική λύση για τις ομάδες συντήρησης που εργάζονται υπό πίεση παραγωγής.
Βασικές προδιαγραφές
| Παράμετρος |
Αξία |
| Αριθμός τμήματος |
Α20Β-2002-0310 |
| Κατασκευαστής |
FANUC |
| Τύπος μονάδας |
Κωδικοποιητής κινητήρα εστέρας (PCB/μονάδα αντικατάστασης) |
| Τύπος σήματος |
Σειριακή ανατροφοδότηση (ιδιοκτησία της FANUC) |
| Συμβατοί τύποι κινητήρων |
Φανούκ κινητήρες αγωγών εναλλασσόμενου ρεύματος (επιλεγμένα μοντέλα) |
| Συμβατότητα ελεγκτή |
FANUC σειρά 0 / 15 / 16 / 18 / 21 / 0i |
| Εφαρμογή |
Επιστροφή ταχύτητας, θέσης και προσανατολισμού του σπινδέλου |
Λειτουργίες μηχανής που ενεργοποιούνται από αυτόν τον κωδικοποιητή
Ο κωδικοποιητής σπινδέλου αναφέρει ενεργά τη θέση του άξονα και την ταχύτητα περιστροφής στον ελεγκτή CNC, επιτρέποντας αρκετές κρίσιμες λειτουργίες επεξεργασίας:
- Σκληρό χτύπημα:Συγχρονίζει την περιστροφή του σπινδέλου με τροφοδοσία άξονα Z σε πραγματικό χρόνο
- Προσανατολισμός σπινθήρα:Τοποθεσίες σπινδύλης σε ακριβείς γωνιακές θέσεις για αλλαγές εργαλείων και επεξεργασίες τρύπησης
- Ελέγχος σταθερής ταχύτητας επιφάνειας (CSS):Ρυθμίζει σπινθήρα RPM με βάση τις αλλαγές διαμέτρου κοπής
- Κανονισμός ταχύτητας:Διατηρεί σταθερή ταχύτητα σπινθήρα κάτω από διάφορα φορτία κοπής
Συνηθισμένα Συμπτώματα Αποτυχίας
Τα προβλήματα του κωδικοποιητή εμφανίζονται συνήθως ως:
- Κώδικες συναγερμού σπινδέλου που σχετίζονται με απόκλιση ταχύτητας ή απώλεια σήματος ανατροφοδότησης
- Αδυναμίες άκαμπτης απόσβεσης με ασυνεπές βάθος νήματος ή σπάσιμο της βρύσης
- Λάθη προσανατολισμού σπινθήρα κατά τις εργασίες αλλαγής εργαλείου
- Διαλείπουσα σφάλματα σπινδέλου που ξεκαθαρίζουν κατά την επαναφορά αλλά επιστρέφουν υπό φορτίο
- Ασταθερότητα της ταχύτητας με ταχύτητα περιστροφής ή αύξησης της ταχύτητας του σπινέλου κατά τη διάρκεια της κοπής
Αντικατάσταση κωδικοποιητή έναντι αντικατάστασης κινητήρα
Οι κινητήρες σπινδέλων είναι μηχανικά ανθεκτικοί και συχνά διαρκούν περισσότερο από τα διαστήματα συντήρησης πολλαπλών κωδικοποιητών.Η άμεση αντικατάσταση της μονάδας κωδικοποίησης είναι σημαντικά πιο οικονομικά αποδοτική και ταχύτερη από την αντικατάσταση του κινητήρα ή την αποστολή του κινητήρα για συντήρηση, ελαχιστοποιώντας τον χρόνο διακοπής παραγωγής και τα συναφή έξοδα.
Τυπικά περιβάλλοντα εγκατάστασης
- Κέντρα στροφής CNC (έλεγχος CSS, άκαμπτο χτύπημα, συγχρονισμός εργαλείων ζωντανά)
- Κέντρα κατακόρυφης και οριζόντιας επεξεργασίας (αυτόματες εργασίες αλλαγής εργαλείου)
- Εργαλεία τρύπανσης και επεξεργασίας μεγάλου μορφότυπου (επαναλαμβανόμενη θέση για ακρίβεια)
- Μηχανές άλεσης (κανονισμός ταχύτητας τροχών και κύκλοι στύσης)
- Γραμμές παραγωγής με FANUC CNC (ελαχιστοποίηση των μη προγραμματισμένων χρόνων στάσης λειτουργίας των ελαττωμάτων)
Συχνές Ερωτήσεις
Με ποιους ελεγκτές CNC είναι συμβατός ο A20B-2002-0310;
Η συσκευή A20B-2002-0310 είναι συμβατή με τους ελεγκτές CNC των σειρών 0, 15, 16, 18, 21 και 0i της FANUC σε συνδυασμό με αντίστοιχους συνδυασμούς κινητήρων και τροχών FANUC AC.Ελέγξτε τη συμβατότητα με συγκεκριμένους αριθμούς μοντέλου κινητήρα σφινδέλου πριν από την εγκατάσταση.
Μπορεί ο κωδικοποιητής να αντικατασταθεί χωρίς να αφαιρείται ο κινητήρας σφαιριδίου από το μηχάνημα;
Στην πλειονότητα των εγκαταστάσεων, ναι. Η μονάδα κωδικοποίησης είναι συνήθως προσβάσιμη στο πίσω μέρος του κινητήρα σπινθήρα χωρίς να απαιτείται αφαίρεση του κινητήρα.Βλέπε το εγχειρίδιο συντήρησης του κατασκευαστή της μηχανής για συγκεκριμένες διαδικασίες αποσυναρμολόγησης.
Ποιοι συναγερμοί εμφανίζονται συνήθως στο CNC όταν αυτός ο κωδικοποιητής αποτυγχάνει;
Συχνείς κωδικοί συναγερμού FANUC περιλαμβάνουν συναγερμούς απόκλισης από την ταχύτητα του σπινέλου, σφάλματα σήματος ανατροφοδότησης και συναγερμούς ελέγχου θέσης.Οι διαλείπουσες συναγερμοί που διαγράφονται κατά την επαναφορά αλλά επιστρέφουν υπό φόρτο είναι χαρακτηριστικά πρώιμα συμπτώματα.
Ο αντικαταστατικός κωδικοποιητής απαιτεί αλλαγές παραμέτρων στον ελεγκτή CNC;
Συνήθως δεν απαιτούνται αλλαγές παραμέτρων για την αντικατάσταση like-for-like.επαληθεύει ότι τα σήματα ανατροφοδότησης του σπινέλου είναι καθαρά και ότι οι λειτουργίες προσανατολισμού και άκαμπτης ακουστικής λειτουργίας λειτουργούν σωστά πριν από την επιστροφή στην παραγωγή.
Με τι διαφέρει αυτή η μονάδα κωδικοποίησης από μια τροχιά ή κινητήρα;
Ο κωδικοποιητής είναι η συσκευή ανατροφοδότησης που μετρά και αναφέρει την ταχύτητα και τη θέση του άξονα.ενώ ο κινητήρας σπινδέλου μετατρέπει την ηλεκτρική ενέργεια σε μηχανική περιστροφήΟ κωδικοποιητής κλείνει τον κύκλο μεταξύ τους.
