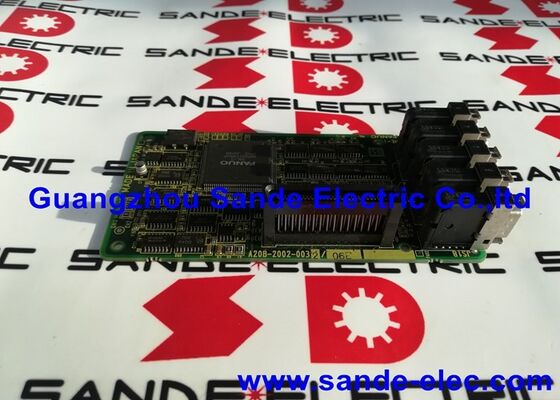

Πίνακας ελέγχου κύριας μονάδας FANUC A20B-2002-0032 A20B20020032 A2OB-2OO2-OO32

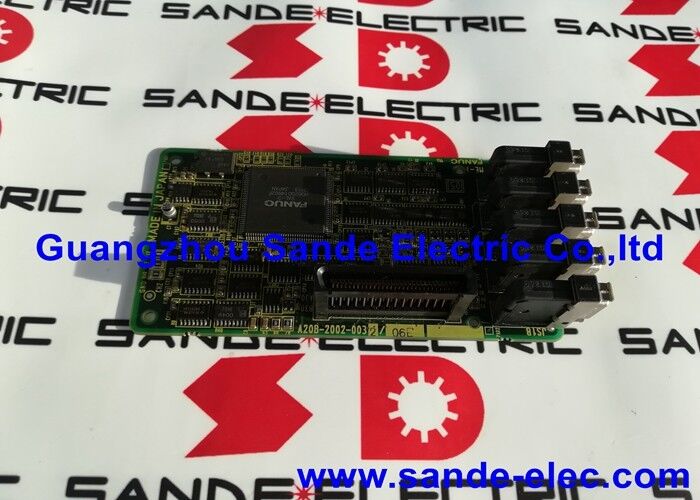

A20B-2002-0032 | FANUC CNC PCB Module — 5VDC / FR4 Multi-Layer / 1,6mm / Edge Connectors / Air Cooled / FANUC Controller Συμβατό

A20B-2002 Series — Backplane and Interface Boards for FANUC Systems

Η σειρά A20B-2002 καλύπτει μια σειρά από PCB σχεδιασμένα από την FANUC που εξυπηρετούν λειτουργίες backplane, rack και I/O χειριστή στα συστήματα ελέγχου FANUC CNC. Αυτές οι πλακέτες αποτελούν τη δομική και ηλεκτρική ραχοκοκαλιά του πίνακα CNC — διασυνδέουν την κύρια πλακέτα CPU, τις προαιρετικές κάρτες, τις μονάδες I/O και τις συνδέσεις του πίνακα χειριστή σε ένα συνεκτικό, τροφοδοτούμενο σύστημα.

Η A20B-2002-0032 είναι μια συγκεκριμένη πλακέτα αυτής της σειράς, σχεδιασμένη και κατασκευασμένη σύμφωνα με τα πρότυπα ποιότητας της FANUC για χρήση σε εφαρμογές ελέγχου FANUC CNC. Όπως όλες οι πλακέτες της οικογένειας A20B-2002, έχει σχεδιαστεί για μακροπρόθεσμη αξιοπιστία στη συνεχή βιομηχανική εξυπηρέτηση.

Βασικές Προδιαγραφές

Αερόψυκτος σχεδιασμός — Απαιτήσεις εγκατάστασης

Το A20B-2002-0032 βασίζεται στην κυκλοφορία αέρα για την ψύξη των εξαρτημάτων κατά τη λειτουργία. Στον πίνακα ελέγχου CNC, αυτή η ροή αέρα παρέχεται συνήθως από τους εσωτερικούς ανεμιστήρες του ντουλαπιού. Η επαρκής ψύξη απαιτεί:

• Η πόρτα του ντουλαπιού να παραμένει κλειστή κατά τη λειτουργία (η θετική πίεση που δημιουργείται από τον ανεμιστήρα απαιτεί σφράγιση του ντουλαπιού)
• Το σύστημα ψύξης του ντουλαπιού να λειτουργεί σωστά — ένας αποτυχημένος ανεμιστήρας του ντουλαπιού μπορεί να προκαλέσει θερμική βλάβη σε όλες τις εσωτερικές πλακέτες
• Επαρκές διάκενο πάνω και κάτω από την σανίδα στη θέση της σχισμής για να επιτρέπεται η απεριόριστη κίνηση του αέρα

Σενάρια εφαρμογής

Αντικατάσταση πλακέτας CNC ή πλακέτας διασύνδεσης:Ένα σύστημα CNC FANUC αναπτύσσει ένα συγκεκριμένο σφάλμα για την πλακέτα που εντοπίζεται στο A20B-2002-0032. Η αντικατάσταση της πλακέτας με ένα δοκιμασμένο ισοδύναμο επαναφέρει τη λειτουργία συστήματος που εξυπηρετείται από αυτήν την πλακέτα στην αρχιτεκτονική του CNC.

Συναρμολόγηση ντουλαπιού CNC:Ένας κατασκευαστής εργαλειομηχανών που κατασκευάζει έναν πίνακα ελέγχου CNC με βάση το FANUC ταιριάζει στο A20B-2002-0032 ως μέρος του συγκροτήματος της μονάδας ελέγχου, παρέχοντας τη λειτουργία backplane ή διεπαφής που εξυπηρετεί αυτή η πλακέτα εντός του συστήματος.

FAQ

Ε1: Ποια συγκεκριμένη λειτουργία εξυπηρετεί το A20B-2002-0032 στο FANUC CNC;

Η σειρά A20B-2002 καλύπτει το backplane, τη διεπαφή rack και τα PCB I/O χειριστή εντός των στοιχείων ελέγχου FANUC CNC. Ο ακριβής λειτουργικός ρόλος του A20B-2002-0032 προσδιορίζεται με τη διασταύρωση του αριθμού ανταλλακτικού με τη λίστα ανταλλακτικών για το συγκεκριμένο μοντέλο CNC στο οποίο είναι εγκατεστημένο. Το εγχειρίδιο συντήρησης για το εφαρμοστέο FANUC CNC προσδιορίζει τη θέση και τη λειτουργία της υποδοχής της πλακέτας.

Ε2: Ποια είναι η σημασία της τάσης λειτουργίας 5VDC;

Το 5VDC είναι η τυπική λογική τάση τροφοδοσίας για τα ψηφιακά IC σε αυτήν την πλακέτα. Το εσωτερικό τροφοδοτικό (PSU) του CNC παρέχει ρυθμιζόμενο 5VDC σε όλες τις λογικές πλακέτες μέσω του διαύλου backplane. Η προδιαγραφή 5VDC επιβεβαιώνει ότι η πλακέτα είναι ψηφιακή πλακέτα λογικού επιπέδου — όχι πλακέτα τροφοδοσίας υψηλής τάσης. Εάν η ράγα τροφοδοσίας 5VDC βρίσκεται εκτός του ελεγχόμενου εύρους της, όλες οι πλακέτες σε αυτήν τη ράγα, συμπεριλαμβανομένου του A20B-2002-0032, ενδέχεται να παρουσιάσουν δυσλειτουργία.

Ε3: Πώς ωφελεί η πολυεπίπεδη κατασκευή την ακεραιότητα του σήματος σε αυτήν την πλακέτα;

Τα πολυεπίπεδα PCB τοποθετούν ειδικά επίπεδα γείωσης και ισχύος μεταξύ των επιπέδων σήματος. Αυτή η διάταξη παρέχει δύο πλεονεκτήματα: το επίπεδο γείωσης λειτουργεί ως διαδρομή επιστροφής ακριβώς κάτω από κάθε ίχνος σήματος, μειώνοντας την περιοχή βρόχου της διαδρομής επιστροφής σήματος και ελαχιστοποιώντας την εκπομπή ακτινοβολούμενης EMI από την πλακέτα. και παρέχει μια αναφορά τροφοδοτικού χαμηλής αντίστασης, χαμηλής επαγωγής που μειώνει τη σύζευξη θορύβου τροφοδοσίας στα στρώματα σήματος.

Ε4: Μπορεί ο χειρισμός του A20B-2002-0032 με γυμνά χέρια;

Αποφύγετε να χειρίζεστε αυτή τη σανίδα με γυμνά χέρια. Τα λάδια του δέρματος εναποτίθενται σε επιφάνειες PCB και μπορούν να υποβαθμίσουν την ποιότητα της άρθρωσης συγκόλλησης με την πάροδο του χρόνου ή να προκαλέσουν μόλυνση της επιφάνειας που επηρεάζει τους κόμβους του κυκλώματος υψηλής αντίστασης. Το πιο σημαντικό είναι ότι τα IC στην πλακέτα είναι ευαίσθητα στο ESD - το ηλεκτροστατικό φορτίο που δημιουργείται στο σώμα ενός ατόμου μπορεί να βλάψει τα στρώματα οξειδίου της πύλης IC κατά την επαφή. Χρησιμοποιείτε πάντα έναν γειωμένο αντιστατικό ιμάντα καρπού όταν χειρίζεστε αυτήν την πλακέτα.

Ε5: Τι πρέπει να ελεγχθεί πριν τοποθετηθεί ένα ανταλλακτικό A20B-2002-0032;

Πριν από την εγκατάσταση: επιβεβαιώστε ότι ο αριθμός ανταλλακτικού ταιριάζει με την ετικέτα πλακέτας της μονάδας που απέτυχε. βεβαιωθείτε ότι η παροχή 5VDC του CNC είναι εντός των προδιαγραφών (συνήθως 5V ± 5%) — μια οριακή παροχή μπορεί να βλάψει μια νέα πλακέτα. Επιθεωρήστε την υποδοχή του ακραίου συνδετήρα στο CNC για κατεστραμμένα δάχτυλα ή διάβρωση. και επιβεβαιώστε ότι το επίθημα αναθεώρησης πλακέτας (αν υπάρχει, π.χ. /02A) ταιριάζει ή είναι συμβατό με την απαιτούμενη αναθεώρηση για το εγκατεστημένο σύστημα CNC.
