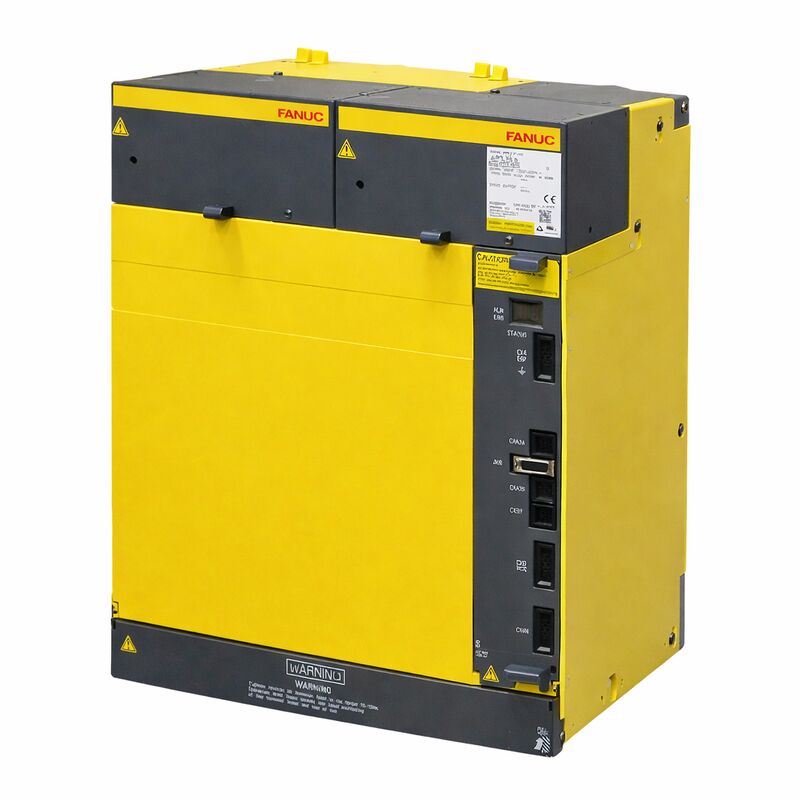

Ενισχυτής Σερβοκινητήρα FANUC A06B-6200-H055 A06B6200H055 A06B-6200-H055 ΚΑΙΝΟΥΡΓΙΟ

FANUC A06B-6200-H055 ∙ Alpha i aiPS-55 Μοντέλος τροφοδοσίας ∙ 200 ∙ 240V AC / 283 ∙ 339V DC / 3-Φάση

Ίδρυμα DC Bus για τα συστήματα Alpha i Drive

Το A06B-6200-H055 είναι το aiPS-55 ∙ η μονάδα τροφοδοσίας ισχύος κλάσης 55 kW από τη σειρά A06B-6200 Alpha i της FANUC. Δέχεται είσοδο ηλεκτρικού δικτύου τριών φάσεων 200 ∙ 240V AC,Διορθώνει και ρυθμίζει σε μια γραμμή συνεχούς ρεύματος 283·339V, και τροφοδοτεί αυτή τη γραμμή συνεχούς ρεύματος στις μονάδες ενισχυτών σερβο και σπιντέλ που συνδέονται κατάντη.

Κάθε αλφα i σέρβο ενισχυτή (αiSVM) και αiSPM στο ντουλάπι κίνησης αντλεί την ισχύ λειτουργίας του από αυτό το κοινό λεωφορείο DC. The PSM handles the shared power foundation for the entire drive system — sizing it correctly against the combined continuous demand of all connected drive modules is the critical installation decision.

Η σειρά A06B-6200 είναι η γενιά Alpha i, διαφορετική από την προηγούμενη A06B-6087 (Alpha PSM) και A06B-6110 (Alpha i, χαμηλότερη περιοχή ισχύος).Επιβεβαιώστε την ορθή σειρά και ονομαστική ισχύ έναντι του συνολικού συνεχούς φορτίου του συστήματος κίνησης πριν καθορίσετε μια αντικατάσταση.

Βασικές προδιαγραφές

Ανακάλυψη ενέργειας με αναζωογόνηση

Όταν οι συνδεδεμένοι άξονες του σφινδέλου και του σέρβο επιβραδύνονται, οι κινητήρες λειτουργούν ως γεννήτριες και επιστρέφουν την ενέργεια πίσω στο λεωφορείο DC.Το aiPS-55 τροφοδοτεί αυτή την ανακτήσιμη ενέργεια πίσω στην τροφοδοσία εναλλασσόμενου ρεύματος, αντί να την εξαλείψει ως θερμότητα μέσω μιας αντίστασης πέδησης.

Σε μηχανές με συχνούς κύκλους βαριάς πέδησης ̇ στα κέντρα επεξεργασίας μεγάλου μεγέθουςβαρέα κέντρα στροφής ∙ αυτή η αναγέννηση μειώνει ενεργά την κατανάλωση ενέργειας και εξαλείφει το θερμικό φορτίο που εισάγουν οι αντίστοιχες πέδησης στο ντουλάπι.

Σημείωση ασφάλειας για τα συνεχώς συνεχείς λεωφορεία

Οι πυκνωτές λεωφορείου συνεχούς ρεύματος στο aiPS-55 διατηρούν επικίνδυνη τάση για αρκετά λεπτά μετά την απομάκρυνση της ηλεκτρικής ενέργειας.Το δείκτη φόρτισης LED στο μπροστινό πρόσωπο του μοντέλου πρέπει να σβήνεται πλήρως πριν από οποιαδήποτε εργασία για την καλωδίωση του συστήματος κίνησης ή τις συνδεδεμένες μονάδες.. Μην μετράτε την τάση του συνεχούς ρεύματος ή να συνδέετε/αποσυνδέετε τις μονάδες κίνησης μέχρι να απενεργοποιηθεί το LED και να έχει παρέλθει μια περαιτέρω σύντομη περίοδος αναμονής.

Γενικές ερωτήσεις

Ε: Ποια είναι η διαφορά μεταξύ της A06B-6200-H055 και των προηγούμενων αλφα PSM μονάδων;

Το A06B-6200 είναι το PSM της σειράς Alpha i σχεδιασμένο για τις μεταγενέστερες μονάδες ενισχυτή αλφαϊκών και σπινδέλων.Το εύρος τάσης εξόδου του λεωφορείου συνεχούς ρεύματος είναι παρόμοιο σε όλες τις γενιές (283·339V), αλλά οι μονάδες δεν είναι εναλλάξιμες ̇ κάθε σειρά ταιριάζει με την συγκεκριμένη γενιά μονάδων κίνησης.

Ε2: Τι δείχνει το aiPS-55 σχετικά με την χωρητικότητα της μονάδας;

Η ονομασία 55 προσδιορίζει την τάξη ισχύος του ενότητας εντός της σειράς aiPS.Επιλέξτε την ονομαστική ισχύ PSM με βάση το άθροισμα της συνεχούς ζήτησης ισχύος από όλες τις συνδεδεμένες αiSVM και αiSPM μονάδες υπό κανονικές συνθήκες παραγωγής..

Ε3: Χρειάζεται το aiPS-55 ξεχωριστή αντίσταση πέδησης;

Το aiPS-55 περιλαμβάνει ενεργό αναγέννηση ∙ επιστρέφει την ενέργεια επιβράδυνσης στην τροφοδοσία εναλλασσόμενου ρεύματος αντί να απαιτείται αντίσταση πέδησης για να την διαλύσει ως θερμότητα.Η αντίσταση πέδησης απαιτείται μόνο σε μη αναγεννητικές παραλλαγές PSM.Η αναγεννητική αρχιτεκτονική του aiPS-55 σημαίνει επίσης ότι δεν υπάρχει αντίσταση πέδησης σε μέγεθος ή θερμική προστασία στον σχεδιασμό του ντουλάπιου.

Ε4: Το σύστημα κίνησης δείχνει συναγερμό χαμηλής τάσης του λεωφορείου.

Η χαμηλή τάση του λεωφορείου μπορεί να προέρχεται από το PSM, την εισερχόμενη παροχή εναλλασσόμενου ρεύματος ή από μια συνδεδεμένη μονάδα κίνησης που αντλεί υπερβολικό ρεύμα.Εάν η τάση τροφοδοσίας είναι σωστή, να επαληθεύσει ότι καμία μονάδα κίνησης δεν αντλεί ασυνήθιστα υψηλό ρεύμα (μια σύντομη σύνδεση σε μία συνδεδεμένη μονάδα φορτώνει τη λεωφορεία).το ίδιο το PSM απαιτεί υπηρεσία.

Ε5: Η αντικατάσταση του A06B-6200-H055 απαιτεί αλλαγές παραμέτρων CNC;

Μετά την φυσική αντικατάσταση, επαναφέρετε την ηλεκτρική ενέργεια και ελέγξτε την τάση της συνεχούς γραμμής στις συνδεδεμένες μονάδες κίνησης πριν ενεργοποιήσετε τους άξονες.Επιβεβαιώστε όλες τις συνδέσεις ινών μεταξύ του PSM, μονάδες κίνησης και CNC είναι σωστά τοποθετημένα πριν από την πρώτη ενεργοποίηση.
