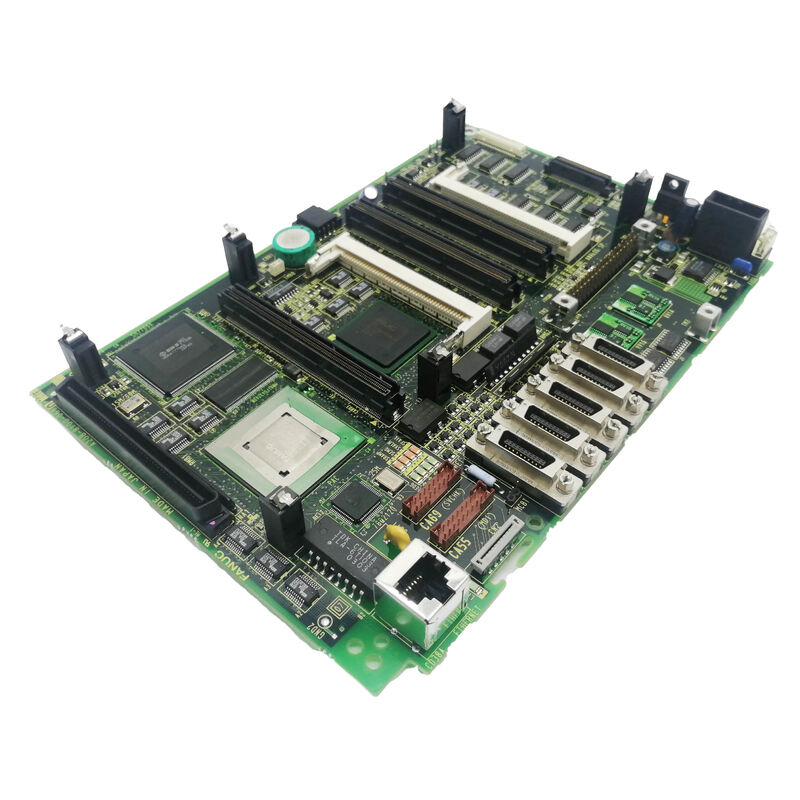

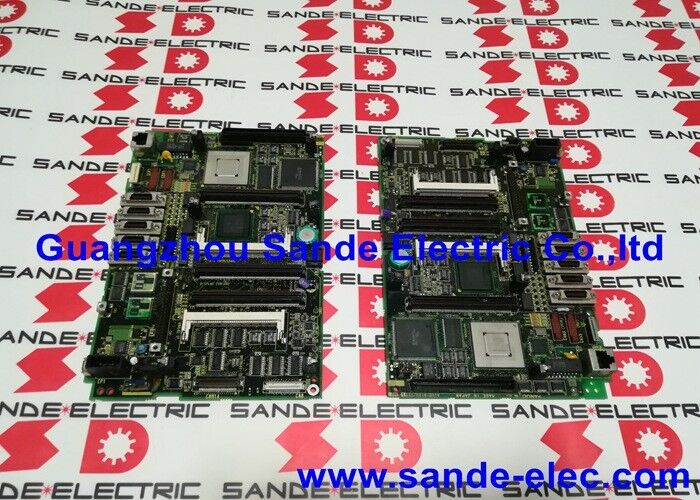

Fanuc A20B-8100-0661 Μητρική placa συστήματος A20B81000661 A2OB-81OO-O661

A20B-8100-0661 | FANUC Series 18i-B Κύριο PCB CPU — Τοποθέτηση LCD / 18i-MB / 18i-TB / Κίτρινο Backplane / Master Board

Η μητρική πλακέτα 18i-B — Ίδρυση του συστήματος ελέγχου

Το A20B-8100-0661 είναι το κύριο PCB — η μητρική πλακέτα — του συστήματος ελέγχου CNC της FANUC Series 18i Model B. Κάθε άλλο PCB στη μονάδα 18i-B συνδέεται ή συνδέεται μέσω αυτής της πλακέτας:

• Η κάρτα CPU (σειρά A20B-3300-03xx) παρέχει επεξεργαστική ισχύ
• Η κάρτα γραφικών οδηγεί την οθόνη LCD
• Η κάρτα ελέγχου σερβομηχανισμού επικοινωνεί με μονάδες συνδεδεμένες με FSSB
• Οι μονάδες μνήμης FROM και SRAM αποθηκεύουν λογισμικό και δεδομένα

Το A20B-8100-0661 παρέχει το δίαυλο backplane, τη μήτρα σύνδεσης και τη φυσική επιφάνεια στερέωσης για ολόκληρη αυτή τη στοίβα. Καθορίζει τη φυσική αρχιτεκτονική του συστήματος — τους συγκεκριμένους συνδέσμους, τη διάταξη των θυρίδων και τη διεπαφή διαύλου που καθιστούν το 18i-B 18i-B αντί για οποιαδήποτε άλλη γενιά FANUC CNC.

Βασικές Προδιαγραφές

18i-MB και 18i-TB — Ίδιος πίνακας, διαφορετικά μηχανήματα

Η A20B-8100-0661 είναι η κοινή κύρια πλακέτα για δύο διαφορετικούς τύπους μηχανών:

18i-MB (Κέντρο Μηχανικής):Ένα FANUC Series 18i CNC διαμορφωμένο για κάθετα και οριζόντια κέντρα κατεργασίας. Η ονομασία MB ενεργοποιεί λειτουργίες ειδικές για το κέντρο μηχανικής κατεργασίας — κύκλους διάτρησης σε κονσέρβα, άκαμπτο τρύπημα, αντιστάθμιση μήκους εργαλείου και αντιστάθμιση ακτίνας εργαλείου.

18i-TB (Κέντρο στροφής):Το ίδιο υλικό 18i-B έχει διαμορφωθεί για τόρνους CNC και κέντρα τόρνευσης. Οι ειδικές για τη φυματίωση λειτουργίες περιλαμβάνουν σταθερή ταχύτητα επιφάνειας, κοπή νήματος και κύκλους κονσερβοποιίας ειδικά για το γύρισμα.

Το υλικό A20B-8100-0661 είναι πανομοιότυπο και στα δύο. Η εικόνα λογισμικού συστήματος στις μονάδες FROM καθορίζει εάν το 18i-B λειτουργεί ως CNC τύπου M ή τύπου T. Όταν αντικαθίσταται η κύρια πλακέτα, το περιεχόμενο FROM καθορίζει τον τύπο μηχανής που θα συνεχίσει το σύστημα.

Σενάρια εφαρμογής

Αποτυχία μητρικής πλακέτας κέντρου κατεργασίας 18i-MB:Ένα κέντρο μηχανικής κατεργασίας CNC αποτυγχάνει εντελώς — η οθόνη είναι κενή, όλοι οι άξονες αναστέλλονται, καμία απόκριση. Το τροφοδοτικό επιβεβαιώνει τη σωστή τάση εξόδου. Η διάγνωση απομονώνει την κύρια πλακέτα A20B-8100-0661 ως σφάλμα. Μετά την αντικατάσταση της πλακέτας και την επαναφορά συστήματος από το backup, το κέντρο κατεργασίας επιστρέφει στην παραγωγή.

Ανακαίνιση κέντρου στροφής 18i-TB:Ένα παλαιότερο κέντρο στροφής 18i-TB υποβάλλεται σε πλήρη επισκευή CNC. Το A20B-8100-0661 αντικαθίσταται μαζί με την κάρτα CPU και τις μονάδες μνήμης ως μέρος μιας ανανέωσης σε επίπεδο πλακέτας, επαναφέροντας ταυτόχρονα όλα τα κρίσιμα ηλεκτρονικά εξαρτήματα.

FAQ

Ε1: Ποια κάρτα CPU απαιτείται με το A20B-8100-0661;

Το A20B-8100-0661 υποστηρίζει τις κάρτες επεξεργαστή CPU της σειράς A20B-3300-03xx. Η συγκεκριμένη έκδοση της κάρτας CPU εξαρτάται από την αναθεώρηση και τη διαμόρφωση του μοντέλου CNC. Η DNC Electronics επιβεβαιώνει ότι η οικογένεια "A20B-3300-03xx" (η οποία περιλαμβάνει παραλλαγές επεξεργαστών MMX και Pentium εντός της περιοχής 0300-0399) είναι συμβατή. Επιβεβαιώστε τον ακριβή αριθμό εξαρτήματος της κάρτας CPU από την υπάρχουσα διαμόρφωση του συστήματος πριν την παραγγελία.

Ε2: Τι αντίγραφο ασφαλείας δεδομένων είναι απαραίτητο πριν από την αντικατάσταση του A20B-8100-0661;

Δημιουργήστε αντίγραφα ασφαλείας όλων των περιεχομένων της SRAM πριν αφαιρέσετε την κύρια πλακέτα: παραμέτρους CNC, όλα τα αποθηκευμένα προγράμματα εξαρτημάτων, δεδομένα μετατόπισης εργαλείου, δεδομένα μετατόπισης εργασίας και πρόγραμμα και δεδομένα σκάλας PMC. Οι μονάδες FROM περιέχουν το λογισμικό συστήματος CNC και θα πρέπει να αφεθούν εγκατεστημένες κατά την αντικατάσταση της κύριας πλακέτας — είναι ξεχωριστές από την A20B-8100-0661 και δεν χρειάζονται ειδικό αντίγραφο ασφαλείας εάν παραμένουν άθικτα. Πραγματοποιήστε τη δημιουργία αντιγράφων ασφαλείας μέσω της λειτουργίας δημιουργίας αντιγράφων ασφαλείας SRAM του CNC σε κάρτα μνήμης ή υπολογιστή συνδεδεμένο με RS-232C.

Ε3: Το A20B-8100-0661 φέρει λογισμικό CNC ή το λογισμικό είναι αποθηκευμένο αλλού;

Η μητρική πλακέτα A20B-8100-0661 δεν αποθηκεύει λογισμικό CNC. Το λογισμικό συστήματος βρίσκεται στις μονάδες FROM (μονάδες μνήμης flash), οι οποίες είναι ξεχωριστά στοιχεία plug-in που χωρούν στην κύρια πλακέτα. Οι παράμετροι και τα προγράμματα CNC βρίσκονται σε μονάδες SRAM. Το ίδιο το A20B-8100-0661 είναι παθητικό — παρέχει το δίαυλο και τις συνδέσεις, αλλά δεν έχει αποθηκευμένα δεδομένα από μόνο του. Η αντικατάσταση της κύριας πλακέτας δεν διαγράφει το λογισμικό, υπό την προϋπόθεση ότι οι μονάδες FROM και SRAM παραμένουν άθικτες.

Ε4: Είναι το A20B-8100-0661 συμβατό με συστήματα Series 16i-B ή 21i-B;

Όχι. Το A20B-8100-0661 είναι συγκεκριμένο για τη γενιά 18i-B. Οι κύριες πλακέτες της σειράς A20B-8100 καλύπτουν διαφορετικά μοντέλα CNC — διαφορετικό υλικό στην ίδια κατηγορία φυσικής μορφής αλλά με διαφορετικές διατάξεις σύνδεσης διαύλου και διαμορφώσεις προαιρετικών καρτών. Τα 16i-B και 21i-B χρησιμοποιούν τους δικούς τους αριθμούς ανταλλακτικών κύριας πλακέτας. Μην αντικαθιστάτε τις κύριες πλακέτες μεταξύ οικογενειών μοντέλων CNC.

Ε5: Μπορεί το A20B-8100-0661 να επισκευαστεί αντί να αντικατασταθεί;

Η επισκευή σε επίπεδο πλακέτας του A20B-8100-0661 προσφέρεται από εξειδικευμένους οργανισμούς σέρβις FANUC CNC. Για ένα μηχάνημα κρίσιμο για την παραγωγή, η άμεση αντικατάσταση της πλακέτας είναι συνήθως ταχύτερη. Για λιγότερο επείγουσες περιπτώσεις όπου δεν είναι διαθέσιμη μια ανταλλακτική πλακέτα, η επισκευή από έναν εξειδικευμένο τεχνικό σέρβις της FANUC, ο οποίος μπορεί να ελέγξει τα εξαρτήματα και να ανανεώσει την πλακέτα είναι μια βιώσιμη εναλλακτική λύση. Οποιαδήποτε επισκευασμένη πλακέτα θα πρέπει να δοκιμάζεται πλήρως σε μια εξέδρα δοκιμών 18i-B πριν από την εγκατάσταση σε μια μηχανή παραγωγής.
