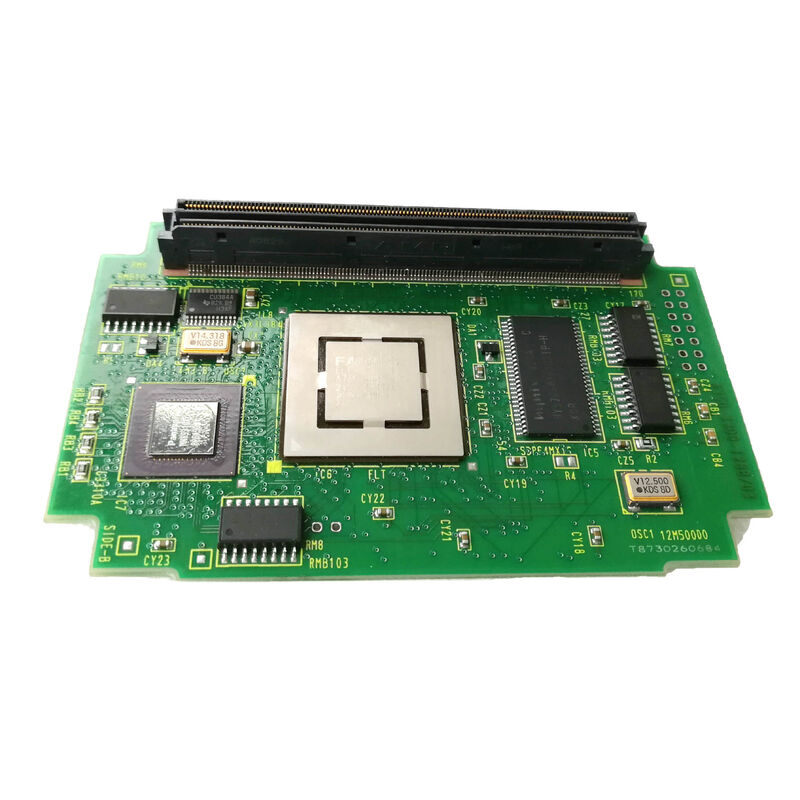

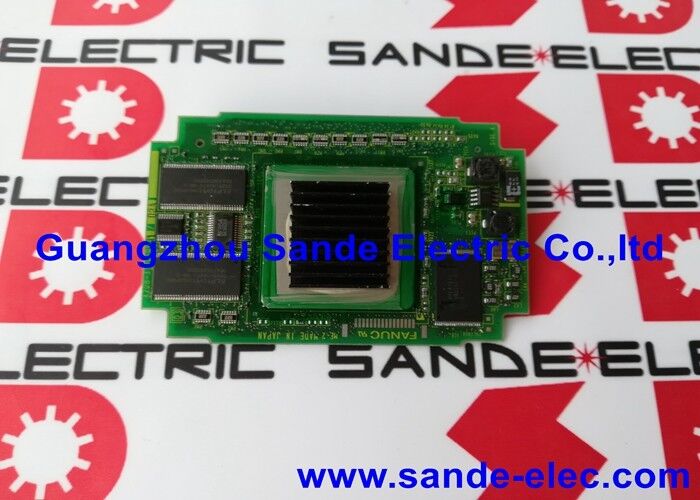

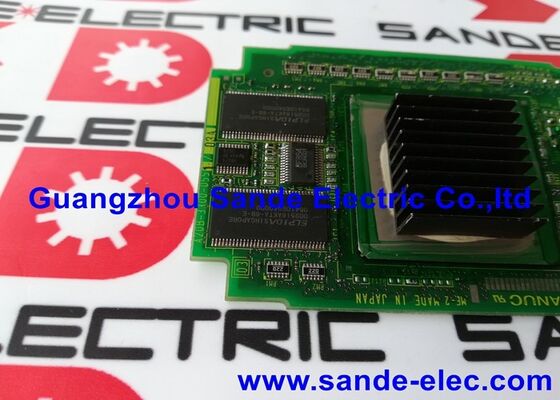

A20B-3300-0551 ∙ FANUC Γράφικη Ενότητα Διασύνδεσης Χρήστη ∙ 128MB DRAM / Αφιερωμένος Επεξεργαστής Οθόνης / Λειτουργία CNC PC / Σειρά A20B-3300

ΓΓΙ ∙ Επεξεργαστής που είναι αποκλειστικά αφιερωμένος στην προβολή του χειριστή

Η A20B-3300-0551 δεν είναι μια κύρια μονάδα CPU.Μοδούλη γραφικής διεπαφής χρήστη, αφιερωμένο αποκλειστικά σε όλα όσα ο χειριστής βλέπει και αλληλεπιδρά με την οθόνη CNC.

Η αρχιτεκτονική της FANUC για τα προηγμένα συστήματα CNC χωρίζει την ευθύνη επεξεργασίας μεταξύ δύο χωριστών μονάδων:

Κεντρική μονάδα CPU:Διαχειρίζεται την παρεμβολή κίνησης, τον συντονισμό σερβο, την σκάλα PMC και όλες τις λειτουργίες ελέγχου μηχανής.

Μονάδα GUI (A20B-3300-0551):Διαχειρίζεται τον αγωγό οθόνης ∙ απεικονίζει γραφικά δρόμου εργαλείου, διαχειρίζεται οθόνες μενού, οδηγεί τον ελεγκτή οθόνης και υποστηρίζει το περιβάλλον λογισμικού λειτουργίας υπολογιστή.Το φορτίο εργασίας του εξαρτάται από την δραστηριότητα της οθόνης και τυχόν τρέχουσες εφαρμογές λειτουργίας υπολογιστή.

Διατηρώντας επεξεργασία GUI σε μια ειδική ενότητα,Η FANUC εξασφαλίζει ότι ο χειριστής λαμβάνει πάντα μια ανταποκρινόμενη οθόνη ανεξάρτητα από το πόσο βαριά φορτώθηκε ο κύριος CPU με συντονισμό του σερβο και την εκτέλεση του προγράμματοςΜια πολύ επιλεγμένη επεξεργασία 30i CNC ταυτόχρονη διαμόρφωση 5 άξων θα ενημερώσει ακόμα την οθόνη της ομαλά, επειδή η ενότητα GUI χειρίζεται αυτό ανεξάρτητα.

Βασικές προδιαγραφές

Γιατί 128MB για επεξεργασία οθόνης

128MB είναι μια σημαντική κατανομή DRAM για αυτό που μπορεί να φαίνεται ως μια "φάρμα οθόνης". Η χωρητικότητα δικαιολογείται από τις πολλαπλές ταυτόχρονες απαιτήσεις που τίθενται στην ενότητα GUI:

Διαχείριση αποθηκευτικού αποθηκευτικού αποθέματος:Οι έγχρωμες οθόνες LCD με ανάλυση 1024×768 απαιτούν περίπου 3MB ανά πλήρη χρωματική θήκη.μόνο η μνήμη οθόνης καταναλώνει 6MB ανά οθόνη.

Παρουσίαση δρόμου 3D εργαλείου:Η 3D γραφική σε πραγματικό χρόνο της προγραμματισμένης διαδρομής κοπής ̇ που δείχνει την τροχιά του εργαλείου μέσω του εργαστηρίου ̇ απαιτεί την αποθήκευση γεωμετρικών δεδομένων, την εκτέλεση υπολογισμών προβολής 3D σε 2D,και την ενημέρωση της εικόνας που παρουσιάζεται καθώς προχωρά το πρόγραμμαΑυτό είναι υπολογιστικά εντατικό και απαιτεί μνήμη.

Χρόνος εκτέλεσης της λειτουργίας PC:Το στρώμα λειτουργίας PC τρέχει ένα λειτουργικό περιβάλλον παράλληλα με το CNC.και επικοινωνιακές στοίβες ̇ καταλαμβάνει ένα σημαντικό μέρος των 128MBΤο υπόλοιπο μοιράζεται μεταξύ των λειτουργιών οθόνης και του OS overhead.

Διαχείριση κατάστασης οθόνης:Πολλαπλές προβολές οθόνης (EDIT, MDI, OFFSET, DIAGNOSE, GRAPHIC) διατηρούν την τρέχουσα κατάσταση τους ταυτόχρονα, έτσι ώστε η αλλαγή μεταξύ οθονών να είναι στιγμιαία.Η διατήρηση όλων αυτών των καταστάσεων στην μνήμη απαιτεί σημαντική DRAM.

Σενάρια εφαρμογής

Ελάττωμα ενότητας GUI ∆είκτης παγωμένος, αλλά λειτουργεί με CNC:Ένα FANUC CNC με λειτουργία PC αναπτύσσει μια παγωμένη οθόνη. Το μηχάνημα συνεχίζει την κοπή (η κύρια CPU δεν επηρεάζεται), αλλά ο πίνακας χειριστή δεν ανταποκρίνεται. Το A20B-3300-0551 προσδιορίζεται ως σφάλμα.Αντικατάσταση αποκαθιστά τη λειτουργία οθόνης και υπολογιστή.

Καθίμηση της απόδοσης της λειτουργίας του PC:Η λειτουργία PC σε ένα FANUC i-series CNC λειτουργεί όλο και πιο αργά με την πάροδο του χρόνου.Α20Β-3300-0551 αντικατάσταση αποκαθιστά την αρχική ανταπόκριση της λειτουργίας του υπολογιστή.

Γενικές ερωτήσεις

Ε: Ποια είναι η λειτουργική διαφορά μεταξύ της A20B-3300-0551 (μονάδα GUI) και μιας κύριας μονάδας CPU όπως η A20B-3300-0479 (D3);

Η μονάδα CPU D3 χειρίζεται όλες τις λειτουργίες ελέγχου μηχανής G-κωδικός εκτέλεση, έλεγχο άξονα εφοδιασμού, κλίμακα PMC, επικοινωνία.Η ενότητα GUI (A20B-3300-0551) χειρίζεται όλες τις λειτουργίες οθόνης ̇ απεικόνιση οθόνηςΟι δύο συνδέονται στην ίδια κύρια πλακέτα, αλλά λειτουργούν σε ειδικούς τομείς επεξεργασίας.

Ε2: Μπορεί το CNC να συνεχίσει την επεξεργασία αν η A20B-3300-0551 αποτύχει στη μέση του προγράμματος;

Η κύρια CPU συνεχίζει να εκτελεί το πρόγραμμα ̇ οι άξονες servo συνεχίζουν να κινούνται, το PMC συνεχίζει να εκτελεί.καθιστώντας αδύνατη την παρακολούθηση της κατάστασης του προγράμματος ή την έναρξη ελεγχόμενης διακοπής μέσω του πάνελΗ ασφαλέστερη πρακτική είναι να επιτρέπεται στο τρέχον πρόγραμμα να ολοκληρωθεί σε ασφαλή θέση πριν από την αντιμετώπιση του σφάλματος.

Ε3: Ποιες πλατφόρμες CNC χρησιμοποιούν την A20B-3300-0551;

The 128MB DRAM capacity and GUI module designation are associated with FANUC i-B generation CNC systems with PC function or high-resolution display options — platforms where the GUI processing is assigned to a dedicated module rather than integrated on the main board- Επιβεβαιώστε το εφαρμοστέο μοντέλο CNC από την τεκμηρίωση υλικού.

Ε4: Η αντικατάσταση του A20B-3300-0551 επηρεάζει τις παραμέτρους ή τα προγράμματα του μηχανήματος;

Αριθ. Οι παραμέτροι και τα προγράμματα CNC αποθηκεύονται σε μονάδες SRAM και FROM πάνω ή κοντά στην κύρια πλακέτα, όχι στη μονάδα GUI. Η αντικατάσταση του A20B-3300-0551 δεν επηρεάζει τα δεδομένα επεξεργασίας.Η ικανότητα κοπής του CNC αποκαθίσταται αμέσως· η λειτουργία εμφάνισης αποκαθίσταται κατά την εκκίνηση της νέας μονάδας.

Ε5: Η A20B-3300-0552 (η παρακείμενη μονάδα) σχετίζεται με την A20B-3300-0551;

Ναι, ο αριθμός του A20B-3300-0552 είναι ο αριθμός του αμελλητί παρακείμενου εξαρτήματος μέσα στο ίδιο εύρος 055x της σειράς A20B-3300.Όπως και με άλλα παρακείμενα ζεύγη A20B-3300 (0602/0603 για τις μονάδες 21i-B Pentium MMX), το ζευγάρι 0551/0552 πιθανότατα αντιπροσωπεύει συναφείς ενότητες ̇ είτε διαφορετικές παραλλαγές μνήμης ή απόδοσης που εξυπηρετούν την ίδια κατηγορία λειτουργιών GUI,ή συμπληρωματικές πλακέτες εντός της ίδιας αρχιτεκτονικής οθόνης.
