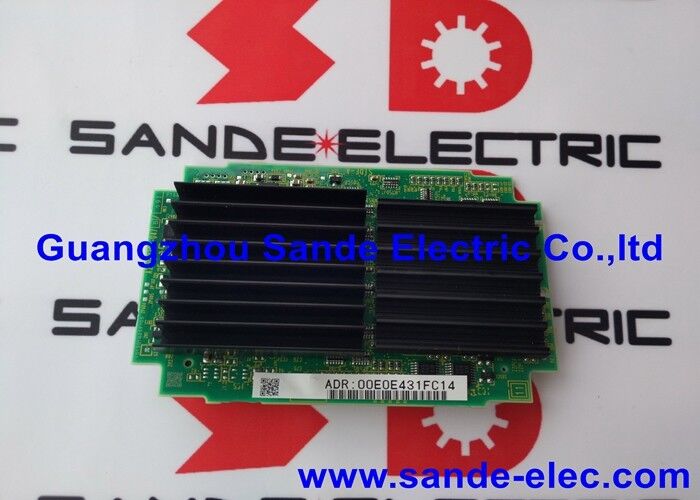

Χρησιμοποιημένη πλακέτα Fanuc CPU A20B-3300-0475 A20B33000475 A2OB-33OO-O475

A20B-3300-0475 | Μονάδα CPU FANUC A3 — 128MB Ενσωματωμένη DRAM / Κύρια πλακέτα τύπου A3 / Συνδυασμένος επεξεργαστής και κάρτα μνήμης εργασίας

Μονάδα CPU — Ο επεξεργαστής στην καρδιά του CNC

Η μονάδα CPU του CNC είναι υπεύθυνη για κάθε υπολογισμό που εκτελεί το σύστημα ελέγχου. Κάθε βήμα παρεμβολής — η μετατροπή μιας εντολής τροφοδοσίας σε θέση άξονα αυξάνει μία περίοδο παρεμβολής κάθε φορά — συμβαίνει σε αυτήν την ενότητα. Το ίδιο συμβαίνει με τη σάρωση σκάλας PMC, την απόδοση οθόνης, τη διαχείριση επικοινωνίας και τη διαγνωστική επεξεργασία συστήματος.

Το A20B-3300-0475 ενσωματώνει δύο βασικούς πόρους σε μία μόνο κάρτα:

Ο πυρήνας του επεξεργαστή:Η CPU που εκτελεί το λογισμικό λειτουργίας CNC, επεξεργάζεται το πρόγραμμα G-code, συντονίζει την κίνηση πολλών αξόνων και διαχειρίζεται όλες τις εργασίες σε πραγματικό χρόνο και στο παρασκήνιο.

128MB DRAM:Η μνήμη εργασίας του επεξεργαστή. Κάθε μεταβλητή, κάθε αποτέλεσμα παρεμβολής, κάθε μπλοκ προγράμματος στην ενδιάμεση μνήμη και κάθε κατάσταση συστήματος φόντου καταλαμβάνει χώρο σε αυτήν τη μνήμη DRAM κατά τη λειτουργία.

Ο συνδυασμός και των δύο σε μία κάρτα σημαίνει ότι μια ενιαία αντικατάσταση A20B-3300-0475 αντιμετωπίζει βλάβες CPU και αστοχίες DRAM σε μια εναλλαγή εξαρτημάτων — διατηρώντας τη σωστή διαμόρφωση χωρίς την πολυπλοκότητα της διαχείρισης ξεχωριστών μονάδων επεξεργαστή και DRAM.

Βασικές Προδιαγραφές

128MB DRAM — Τι υποστηρίζει στη λειτουργία CNC

Η κατανομή DRAM 128 MB αντικατοπτρίζει τις απαιτήσεις επεξεργασίας της πλατφόρμας CNC που εξυπηρετεί αυτή η ενότητα. Πολλά λειτουργικά χαρακτηριστικά επωφελούνται ή απαιτούν σημαντική μνήμη εργασίας:

Προοπτική διαδρομής εργαλείου:Το CNC διαβάζει μπροστά στο πρόγραμμα — υπολογισμός μπλοκ μελλοντικής κίνησης πριν ολοκληρωθεί η εκτέλεση του τρέχοντος μπλοκ — για να διατηρείται σταθερή τροφοδοσία γύρω από τις γωνίες και τις καμπύλες. Ένα μεγαλύτερο buffer look-ahead (υποστηριζόμενο από περισσότερη DRAM) παράγει πιο ομαλό περίγραμμα σε υψηλότερες ταχύτητες τροφοδοσίας.

Ταυτόχρονη παρεμβολή πολλαπλών αξόνων:Για κάθε κύκλο παρεμβολής, το CNC πρέπει να διατηρεί ταυτόχρονα εντολές θέσης, τιμές ανάδρασης, τιμές σφάλματος και τιμές εξόδου τροποποιημένες με κέρδος για κάθε ενεργό άξονα. Σε υψηλότερους αριθμούς αξόνων, η απαίτηση μνήμης ανά κύκλο κλιμακώνεται ανάλογα.

Λογισμικό συστήματος και επιλογές:Το λογισμικό λειτουργίας CNC και το λογισμικό ενεργών επιλογών (επιλογές περιγράμματος, επιλογές επικοινωνίας, προσαρμοσμένες βιβλιοθήκες μακροεντολών) φορτώνονται από

FROM σε DRAM κατά την εκκίνηση και να παραμείνει μόνιμος κατά τη λειτουργία. Τα 128 MB φιλοξενούν μια εικόνα λογισμικού με πλήρως δυνατότητες χωρίς να διακυβεύεται ο διαθέσιμος χώρος για δεδομένα χρόνου εκτέλεσης.

Σενάρια εφαρμογής

Συναγερμός μονάδας CPU/DRAM σε CNC τύπου A3:Ένα FANUC CNC με κύρια πλακέτα τύπου A3 παράγει συναγερμούς που δείχνουν αστοχία κάρτας CPU. Οι μονάδες FROM και η SRAM επιβεβαιώνονται άθικτες. Η αντικατάσταση του A20B-3300-0475 επιλύει το σφάλμα και το CNC φορτώνει ξανά το λογισμικό του από το FROM στη DRAM της νέας μονάδας.

Προγραμματισμένη ρεζέρβα:Ένα μηχανουργείο που λειτουργεί συστήματα CNC με κύριες πλακέτες τύπου A3 διατηρεί ένα A20B-3300-0475 ως τοπικό κρίσιμο εφεδρικό, επιτρέποντας την άμεση απόκριση σε βλάβη της μονάδας CPU.

FAQ

Ε1: Είναι το A20B-3300-0475 το ίδιο με το A20B-3300-0472 — και τα δύο είναι 128MB DRAM;

Μοιράζονται την ίδια χωρητικότητα 128MB DRAM, αλλά εξυπηρετούν διαφορετικές πλατφόρμες CNC. Το A20B-3300-0472 είναι η μονάδα τύπου A6 για τη σειρά 30i. το A20B-3300-0475 είναι τύπου A3. Οι ονομασίες A3 και A6 αντικατοπτρίζουν διαφορετικές διεπαφές σύνδεσης και διαμορφώσεις επεξεργαστή που ταιριάζουν σε διαφορετικές γενιές CNC. Δεν είναι εναλλάξιμα.

Ε2: Μετά την αντικατάσταση του A20B-3300-0475, πώς επαναφορτώνει το CNC το λογισμικό λειτουργίας του;

Το λογισμικό του συστήματος CNC είναι αποθηκευμένο σε μονάδες FROM (Flash ROM) — ξεχωριστά στοιχεία plug-in στην κύρια πλακέτα. Κατά την πρώτη ενεργοποίηση μετά την τοποθέτηση του νέου A20B-3300-0475, η διαδικασία εκκίνησης του CNC φορτώνει το λογισμικό λειτουργίας από τις μονάδες FROM στη μνήμη DRAM 128 MB της νέας μονάδας. Αυτό συμβαίνει αυτόματα. Το περιεχόμενο FROM διατηρείται μέσω της αντικατάστασης της μονάδας CPU.

Ε3: Η αντικατάσταση του A20B-3300-0475 διαγράφει τις παραμέτρους CNC;

Όχι. Οι παράμετροι CNC βρίσκονται σε μονάδες SRAM — μονάδες με υποστήριξη μπαταρίας ξεχωριστά από την κάρτα CPU. Το περιεχόμενο SRAM δεν επηρεάζεται από την αντικατάσταση της μονάδας CPU. Μετά την τοποθέτηση του νέου A20B-3300-0475, το CNC διαβάζει τις παραμέτρους από τις μονάδες SRAM κανονικά.

Ε4: Ποια είναι τα διαγνωστικά συμπτώματα ενός αποτυχημένου A20B-3300-0475;

Τα συμπτώματα περιλαμβάνουν: το σύστημα αποτυγχάνει να ολοκληρώσει την εκκίνηση (σταματά εν μέρει μέσω της προετοιμασίας). τυχαίες επαναφορές κατά τη λειτουργία που δεν συσχετίζονται με συμβάντα μηχανής. Συναγερμοί ισοτιμίας RAM ή συναγερμοί συστήματος που δείχνουν προς την κάρτα CPU. Το CNC ενεργοποιείται αλλά η οθόνη παραμένει κενή ή εμφανίζει εσφαλμένο περιεχόμενο. Οι αστοχίες τύπου μνήμης ενδέχεται να παρουσιάζουν διακοπτόμενη συμπεριφορά υπό φορτίο ή θερμοκρασία.

Ε5: Μπορεί το A20B-3300-0475 να επισκευαστεί σε επίπεδο εξαρτήματος;

Η επισκευή της μονάδας CPU είναι τεχνικά δυνατή από εξειδικευμένα κέντρα σέρβις ηλεκτρονικών CNC για καταστάσεις σφάλματος που περιλαμβάνουν διακριτά εξαρτήματα (πυκνωτές παράκαμψης, προγράμματα οδήγησης διασύνδεσης μνήμης). Για μηχανήματα παραγωγής όπου το κόστος διακοπής λειτουργίας είναι υψηλό, η αντικατάσταση μονάδας-για-μονάδα συνήθως προτιμάται έναντι του μεγαλύτερου χρόνου επαναφοράς της επισκευής της πλακέτας. Και οι δύο επιλογές ισχύουν ανάλογα με το επείγον και το διαθέσιμο απόθεμα.
