A20B-2100-0762 | FANUC Alpha-i PSM Servo Power Supply Control PCB — Λειτουργία διακοπής ρεύματος / Τροφοδοσία διαύλου DC / Αντικαταστάθηκε από A20B-2101-0392

PSM — Ίδρυση του συστήματος Alpha-i Servo

Κάθε πίνακας μετάδοσης κίνησης FANUC Alpha-i είναι δομημένος γύρω από τρεις τύπους μονάδων που μοιράζονται έναν κοινό δίαυλο DC:

PSM (Μονάδα Τροφοδοτικού):Τοποθετημένο στα αριστερά της βάσης κίνησης, το PSM μετατρέπει την τροφοδοσία AC στην ρυθμιζόμενη τάση διαύλου DC που χρησιμοποιείται από όλες τις κατάντη μονάδες. Είναι η ηλεκτρική βάση — κανένας άξονας σερβομηχανισμού δεν μπορεί να κινηθεί και κανένας άξονας δεν μπορεί να λειτουργήσει χωρίς το PSM πρώτα να εγκαταστήσει και να διατηρήσει το δίαυλο DC.

SVM (Servo Module):Σχεδιάζει από το δίαυλο DC του PSM για να οδηγεί σερβοκινητήρες σε άξονες μηχανής — X, Y, Z και τυχόν πρόσθετους ελεγχόμενους άξονες.

SPM (Spindle Module):Επίσης αντλεί από το δίαυλο DC του PSM για την τροφοδοσία του κινητήρα του άξονα του μηχανήματος.

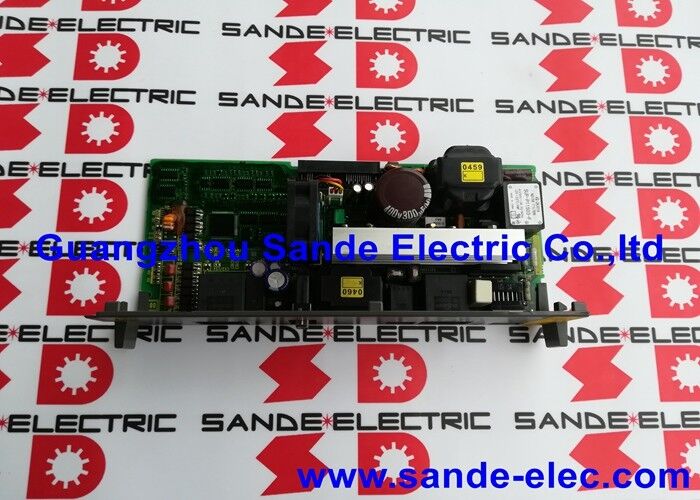

Το A20B-2100-0762 είναι το PCB ελέγχου μέσα στο PSM — η πλακέτα που διαχειρίζεται τη ρύθμιση της τάσης του διαύλου DC, εκτελεί τη σειρά διακοπής ρεύματος, παρακολουθεί την εσωτερική υγεία του PSM και χειρίζεται τη λειτουργία αναγέννησης που επιστρέφει την ενέργεια πέδησης του κινητήρα πίσω στο δίκτυο AC.

Βασικές πληροφορίες προϊόντος

Διακοπή ρεύματος — Η ενσωματωμένη λειτουργία ασφαλείας

Η διακοπή ρεύματος είναι μια κρίσιμη λειτουργία ασφάλειας και αλληλουχίας στο Alpha-i PSM. Όταν το CNC δίνει εντολή διακοπής συστήματος — είτε μέσω κανονικού τερματισμού προγράμματος, διακοπής χειριστή ή διακοπής έκτακτης ανάγκης — το κύκλωμα διακοπής ρεύματος:

1. Λαμβάνει την εντολή τερματισμού λειτουργίας μέσω του σήματος ενεργοποίησης του σερβομηχανισμού
2. Δίνει εντολή στα κυκλώματα ενεργής αναγέννησης να σταματήσουν να δέχονται ενέργεια από το δίαυλο DC
3. Εκκινεί την ελεγχόμενη εκφόρτιση των πυκνωτών διαύλου DC μέσω της αντίστασης πέδησης ή της διαδρομής αναγέννησης
4. Επιβεβαιώνει ότι η τάση διαύλου DC έχει πέσει σε ασφαλές επίπεδο εντός του καθορισμένου χρονικού παραθύρου
5. Ολοκληρώθηκε η απενεργοποίηση σημάτων στο CNC

Χωρίς τη λειτουργία διακοπής ρεύματος, η φόρτιση του πυκνωτή διαύλου DC παραμένει σε επικίνδυνα επίπεδα μετά την εντολή E-stop. Το A20B-2100-0762 ελέγχει αυτήν τη σειρά — μια αποτυχία σε αυτήν την πλακέτα μπορεί να οδηγήσει σε συναγερμούς PSM κατά την εκκίνηση, λανθασμένη συμπεριφορά διαύλου DC ή αποτυχία σωστής εκτέλεσης του ελεγχόμενου τερματισμού λειτουργίας.

Σενάρια εφαρμογής

Το PSM αποτυγχάνει να δημιουργήσει το δίαυλο DC:Μετά την ενεργοποίηση, η οθόνη LED του PSM εμφανίζει έναν κωδικό συναγερμού και όχι την κανονική κατάσταση λειτουργίας. Η τάση διαύλου DC δεν φτάνει το ονομαστικό της επίπεδο. Αφού επιβεβαιώσετε ότι η είσοδος AC και η καλωδίωση είναι σωστές, το A20B-2100-0762 αναγνωρίζεται ως το σφάλμα. Η τοποθέτηση του αντικαταστάτη (ή του A20B-2101-0392 όπου ισχύει) αποκαθιστά την κανονική εκκίνηση του PSM.

Συναγερμός διακοπής ρεύματος:Το CNC αναφέρει ένα σφάλμα διακοπής ρεύματος PSM — ο δίαυλος DC δεν αποφορτίζεται σωστά μετά από E-stop. Το κύκλωμα απενεργοποίησης του A20B-2100-0762 είναι η πηγή σφάλματος. Η αντικατάσταση πλακέτας επαναφέρει τη σωστή σειρά τερματισμού λειτουργίας.

FAQ

Ε1: Το A20B-2100-0762 χρησιμοποιείται μόνο σε συγκεκριμένες ονομασίες ισχύος PSM ή σε όλο το εύρος Alpha-i PSM;

Εντός της σειράς Alpha-i PSM, διαφορετικές ονομασίες ισχύος (PSM-5.5, PSM-11, PSM-15, κ.λπ.) χρησιμοποιούν διαφορετικές πλακέτες καλωδίωσης ενώ δυνητικά μοιράζονται το ίδιο PCB ελέγχου. Επιβεβαιώστε από τη λίστα ανταλλακτικών του PSM στο εγχειρίδιο συντήρησης Alpha-i εάν το A20B-2100-0762 ισχύει για το συγκεκριμένο εγκατεστημένο PSM — η αντιστοίχιση του πίνακα ελέγχου σε ένα μοντέλο PSM ορίζεται στους πίνακες ανταλλακτικών του εγχειριδίου συντήρησης.

Ε2: Είναι ασφαλές να ενεργοποιήσετε το σύστημα κίνησης Alpha-i για να διαγνώσετε ένα σφάλμα πλακέτας ελέγχου PSM;

Περιορισμένες διαγνωστικές εργασίες — παρατηρώντας τους κωδικούς συναγερμού PSM LED και έλεγχο εισερχόμενης παροχής AC — μπορούν να εκτελεστούν με το σύστημα τροφοδοτούμενο. Για οποιαδήποτε εσωτερική επιθεώρηση ή χειρισμό της πλακέτας, το σύστημα πρέπει να είναι απενεργοποιημένο και οι πυκνωτές διαύλου DC πρέπει να είναι πλήρως αποφορτισμένοι πριν αποκτήσετε πρόσβαση στο εσωτερικό του PSM. Η ενδεικτική λυχνία φόρτισης στο PSM σηματοδοτεί όταν ολοκληρωθεί η εκφόρτιση. Επαληθεύστε με ένα βαθμονομημένο βολτόμετρο DC για επιβεβαίωση πριν αγγίξετε οποιαδήποτε εσωτερικά εξαρτήματα.

Ε3: Ποιοι κωδικοί συναγερμού στο PSM LED υποδεικνύουν ότι το A20B-2100-0762 ενδέχεται να έχει αποτύχει;

Τα σφάλματα της πλακέτας ελέγχου PSM συνήθως εμφανίζουν κωδικούς συναγερμού AL-01 (υπερένταση στην κύρια μονάδα), AL-04 (πτώση τάσης DC), AL-05 (οι πυκνωτές δεν επαναφορτίζονται σε καθορισμένο χρόνο) ή AL-06 (μη κανονική τροφοδοσία εισόδου). Αυτοί οι κωδικοί εμφανίζονται στη 2ψήφια οθόνη LED 7 τμημάτων του PSM. Δεν οδηγούν όλοι οι συναγερμοί PSM στον πίνακα ελέγχου — εξαλείψτε τα σφάλματα εισόδου AC, τα προβλήματα καλωδίωσης και προβλήματα της συσκευής τροφοδοσίας προτού προσδιορίσετε το A20B-2100-0762 ως την αιτία.

Ε4: Η αντικατάσταση του A20B-2100-0762 με το A20B-2101-0392 απαιτεί αλλαγές παραμέτρων στο CNC;

Οι παράμετροι Servo και Spindle αποθηκεύονται στην κύρια μνήμη του CNC — όχι στην πλακέτα ελέγχου PSM. Η αντικατάσταση της πλακέτας ελέγχου PSM δεν απαιτεί αλλαγές παραμέτρων CNC. Μετά την τοποθέτηση της πλακέτας αντικατάστασης και την επαναφορά της ισχύος, το PSM θα πρέπει να εγκαταστήσει το δίαυλο DC και να φτάσει σε κατάσταση ετοιμότητας χρησιμοποιώντας το υπάρχον σερβο σερβο σετ παραμέτρων.

Ε5: Ποια είναι η σωστή περίοδος ψύξης πριν από την πρόσβαση στο εσωτερικό του Alpha-i PSM μετά την απενεργοποίηση;

Η περίοδος ψύξης και εκφόρτισης εξαρτάται από το μέγεθος της τράπεζας πυκνωτών του PSM και την εγκατεστημένη αντίσταση εκφόρτισης. Το εγχειρίδιο συντήρησης του σερβοενισχυτή Alpha-i καθορίζει τον ελάχιστο χρόνο αναμονής για το συγκεκριμένο μοντέλο PSM — συνήθως 5 έως 20 λεπτά μετά την απομάκρυνση από το δίκτυο AC. Επαληθεύετε πάντα την εκφόρτιση παρατηρώντας την ενδεικτική λυχνία φόρτισης του PSM και επιβεβαιώνοντας με ένα βολτόμετρο DC πριν αγγίξετε οποιοδήποτε εσωτερικό εξάρτημα.
