A20B-2001-0931∙ FANUC Αλφα Σειρά SVM2 Δύο-άξονες πίνακες ελέγχου servo drive

Αρχιτεκτονική SVM2 ∆ύο PCB, ένα περίβλημα

Η σειρά FANUC Alpha SVM2 είναι ένας διάξυλος ενισχυτής σερβοεξοπλισμού με ένα μοντέλο που οδηγεί δύο σερβοκινητήρες ταυτόχρονα.

Το καλώδιο(A16B-2202-xxxx / A16B-2203-xxxx): το στρώμα παθητικής σύνδεσης.

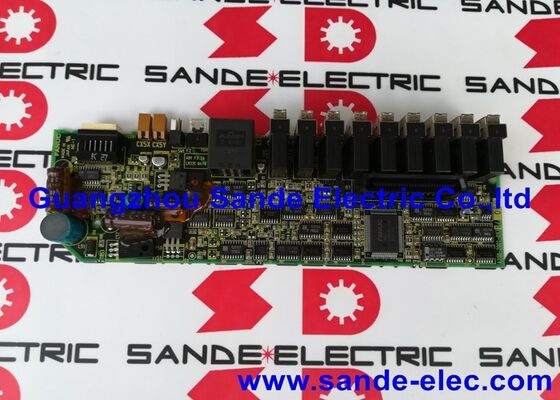

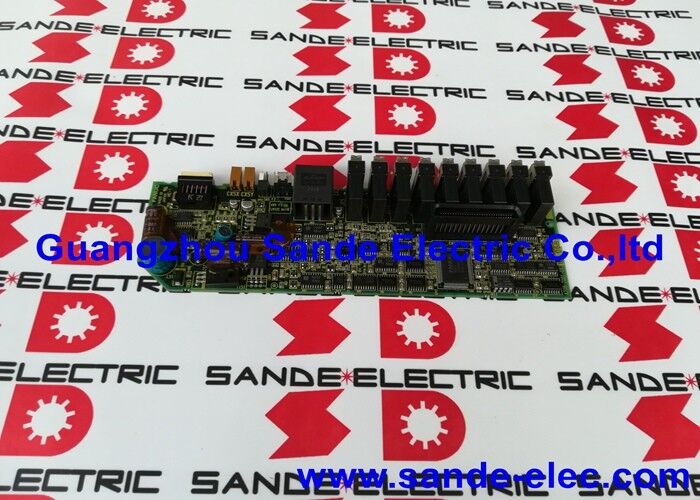

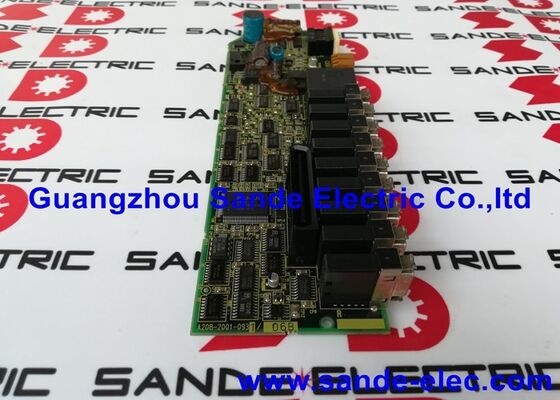

Η επιφάνεια ελέγχου A20B-2001-0931Αυτή η κορυφαία κάρτα λαμβάνει εντολές άξονα από το CNC μέσω της διεπαφής τύπου Α, εκτελεί κυκλούς ελέγχου ρεύματος και για τους δύο άξονες, επεξεργάζεται το feedback του κωδικοποιητή,εκτελεί την λογική προστασίας και διάγνωσης, και παράγει σήματα κίνησης πύλης για τους διακόπτες ισχύος IGBT.

Όταν η μονάδα κίνησης συμπεριφέρεται μη φυσιολογικά ∙ συνεχείς συναγερμοί, βλάβη επικοινωνίας στον άξονα, εσφαλμένη ρύθμιση ∙ ο A20B-2001-0931 είναι ο στόχος αντικατάστασης στο επίπεδο της πλακέτας για το τμήμα ελέγχου.

Βασικές προδιαγραφές

Διασύνδεση τύπου Α ∆ Επικοινωνία CNC-Drive

Ο τύπος Α είναι η αναλογική-ψηφιακή ελεγκτική λεωφορεία που χρησιμοποίησε η FANUC στη γενιά των κινητήρων της σειράς Alpha.Ένα ειδικό καλώδιο τρέχει από την πλακέτα διεπαφής servo του CNC στην είσοδο τύπου A του SVM2 στο A20B-2001-0931Μέσα από αυτό το καλώδιο, το CNC στέλνει εντολές θέσης και ταχύτητας σε κάθε κύκλο ενημέρωσης του servo, και η κίνηση επιστρέφει ανατροφοδότηση θέσης και δεδομένα κατάστασης.

Οι μηχανές με κινητήρες τύπου Α χρησιμοποιούν ειδική καλωδίωση από το CNC σε κάθε κυλινδρική μονάδα,καθιστώντας την αξιοπιστία της διεπαφής των κυκλωμάτων τύπου Α του A20B-2001-0931 κρίσιμη για την επικοινωνία άξονα του μηχανήματος.

Σενάρια εφαρμογής

Επισκευή διάξιας τροφοδοσίας:Μια διάξονα μονάδα servo αναπτύσσει έναν συναγερμό ελέγχου που διαγράφεται προσωρινά κατά την επαναφορά, αλλά επιστρέφει αμέσως όταν ενεργοποιείται ο κινητήρας.Η αντικατάσταση του πίνακα ελέγχου A20B-2001-0931 επιλύει τον μόνιμο συναγερμό και αποκαθιστά και τις δύο λειτουργίες άξονα.

Σχεδιασμός ανταλλακτικών:Μια ομάδα συντήρησης υποστηρίζει ένα εργαστήριο μηχανών με πολλαπλές μονάδες κίνησης SVM2 της σειράς FANUC Alpha σε διαφορετικές τιμές ρεύματος.Το αποθεματικό ενός A20B-2001-0931 καλύπτει την ανάγκη αντικατάστασης πίνακα ελέγχου σε όλα τα SVM2-12/12, SVM2-20/20, και SVM2-40/40 μονάδες.

Γενικές ερωτήσεις

Ερώτηση 1: Είναι ο A20B-2001-0931 ο ίδιος πίνακας ελέγχου ανεξάρτητα από την τρέχουσα διαβάθμιση SVM2;

Ναι. Η λειτουργία του πίνακα ελέγχου και το σχεδιασμό του κυκλώματος είναι τα ίδια σε όλες τις παραλλαγές SVM2 από 12/12 έως 40/40 και μετά.Ένα μόνο A20B-2001-0931 αντικαθιστά την πλακέτα ελέγχου σε οποιαδήποτε από αυτές τις διαμορφώσεις SVM2.

Ε2: Μπορεί η A20B-2001-0931 να εγκατασταθεί σε μονάδα SVM3 (τριών άξονων);

Οι μονάδες SVM2 και SVM3 χρησιμοποιούν διαφορετικές σανίδες ελέγχου που ταιριάζουν με τον συγκεκριμένο αριθμό άξων και την αρχιτεκτονική της μονάδας.Το A20B-2001-0931 είναι ειδικό μόνο για διάξινες μονάδες SVM2.

Ε3: Πώς αντικαθίσταται ο πίνακας ελέγχου χωρίς να διαταράσσεται το τμήμα ισχύος;

Η κορυφαία κάρτα A20B-2001-0931 βρίσκεται πάνω από την πλακέτα καλωδίωσης, συνδεδεμένη μέσω συνδέσμων πλακέτας-πλακέτα και καλωδίου τύπου Α.Για την αντικατάσταση της πλακέτας ελέγχου απαιτείται η αποσύνδεση μόνο του καλωδίου διασύνδεσης τύπου Α και της σύνδεσης πλακέτας με πλακέτα ̇ δεν διαταράσσεται η καλωδίωση κινητήρα υψηλού ρεύματος ή οι συνδέσεις λεωφορείου συνεχούς ρεύματοςΗ πλακέτα καλωδίωσης και τα συστατικά ισχύος παραμένουν στη θέση τους κατά τη διάρκεια της ανταλλαγής της πλακέτας ελέγχου.

Ε4: Ποιοι κωδικοί συναγερμού υποδεικνύουν συνήθως βλάβη του A20B-2001-0931;

συναγερμοί που σχετίζονται με την επικοινωνία σερβοβάθρας (λάθη σύνδεσης τύπου Α), σφάλματα ρυθμίσεως ρεύματος ειδικά για τον άξονα που εμφανίζονται και στους δύο άξονες ταυτόχρονα (καθώς ένας πίνακας χειρισμού διαχειρίζεται και τους δύο άξονες),και οδηγούν συναγερμούς που διαρκούν ανεξάρτητα από την κατάσταση του κινητήρα ή του καλωδίου κωδικοποιητή όλα δείχνουν προς την πίνακα ελέγχουΟι συναγερμοί ενός άξονα υπό κανονικό φορτίο υποδηλώνουν συνήθως τον κινητήρα, τον κωδικοποιητή ή τη συσκευή ισχύος για τον συγκεκριμένο άξονα και όχι το κοινό πίνακα ελέγχου.

Ε5: Χρειάζεται να επαναφορτωθούν οι παραμέτροι του servo μετά την τοποθέτηση ενός αντικαταστατικού A20B-2001-0931;

Η αντικατάσταση του A20B-2001-0931 δεν επηρεάζει τυχόν αποθηκευμένες παραμέτρους CNC.Μετά την τοποθέτηση του ανταλλακτικού και την αποκατάσταση της επικοινωνίας τύπου ΑΤο CNC εφαρμόζει αυτόματα τις υπάρχουσες παραμέτρους του servo, ελέγχει την ετοιμότητα του άξονα και εκτελεί μια δοκιμαστική κίνηση χαμηλής ταχύτητας πριν επιστρέψει το μηχάνημα στην παραγωγή.
