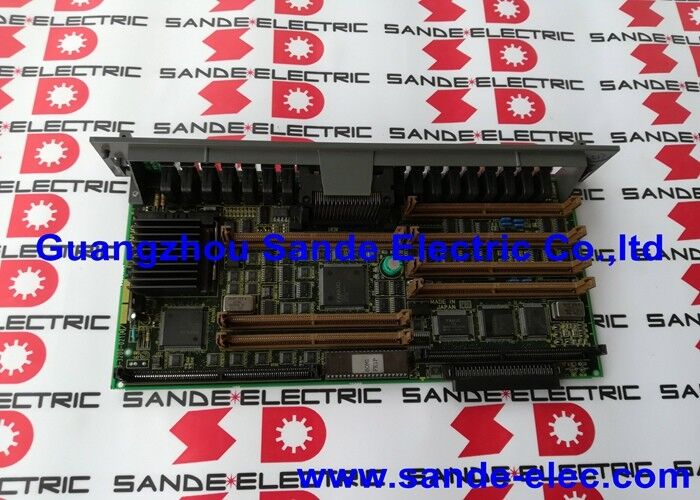

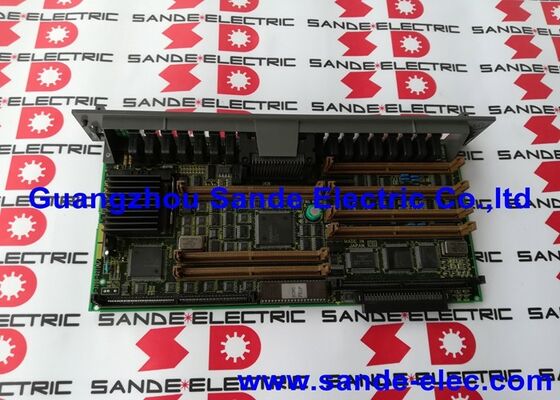

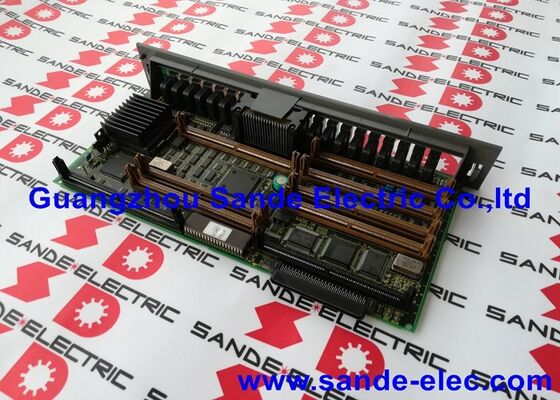

FANUC A16B-3200-0210 Δελτίο CPU A16B32000210 A16B-32OO-O21O

A16B-3200-0210 | FANUC Series 18 Model C Κύρια πλακέτα CPU — Intel i486DX2 / 66MHz / 32-bit / 6-Axis / 18-MC / 18-TC / 180-MC

Σειρά 18C — The Last of the Pre-i Generation

Το FANUC Series 18 Model C (FS18C) αντιπροσωπεύει την τελική επανάληψη της πλατφόρμας CNC της σειράς 18 πριν από τη μετάβαση στο υλικό 18i (i-generation). Το Model C παρουσίασε τον επεξεργαστή Intel i486DX2 - μια σημαντική αναβάθμιση από τους προηγούμενους επεξεργαστές 8-bit και 16-bit που χρησιμοποιήθηκαν στη Series 18 Model A και Model B - διατηρώντας παράλληλα τη θεμελιώδη αρχιτεκτονική της οικογένειας προϊόντων Series 18.

Τα μηχανήματα που κατασκευάζονται στην πλατφόρμα 18-C εξακολουθούν να βρίσκονται σε ενεργή υπηρεσία παραγωγής. Η A16B-3200-0210 είναι η κύρια πλακέτα για αυτά τα συστήματα — η κεντρική πλακέτα στην οποία συνδέονται όλες οι προαιρετικές μονάδες SMD και η πλακέτα που καθορίζει τα φυσικά όρια του τι μπορεί να ρυθμιστεί να κάνει το CNC 18-C.

Βασικές Προδιαγραφές

Εννέα υποδοχές μονάδων — Διαμόρφωση συστήματος μέσω μονάδων SMD

Η A16B-3200-0210 παρέχεται ως γενική πλακέτα βάσης χωρίς plug-in μονάδες SMD (Surface Mount Device). Οι εννέα υποδοχές μονάδων της πλακέτας δέχονται τις ενότητες που καθορίζουν τις δυνατότητες του συγκεκριμένου συστήματος:

• Μονάδα SRAM:Παράμετρος με υποστήριξη μπαταρίας και αποθήκευση προγράμματος
• Μονάδα Flash ROM (FROM):Λογισμικό συστήματος και μακροπρόθεσμη αποθήκευση προγραμμάτων
• Μονάδα DRAM:Μνήμη εργασίας για επεξεργασία CPU
• Μονάδα ελέγχου σερβομηχανισμού:Διεπαφή ελέγχου άξονα
• Μονάδα διασύνδεσης Servo:Σύνδεση σερβοδιαύλου FSSB ή Type-A
• Μονάδα ελέγχου άξονα:Αναλογική ή ψηφιακή διεπαφή άξονα
• Περιφερειακή μονάδα I/O:Διεπαφή εισόδου/εξόδου μηχανής
• Μονάδα οθόνης CRT/LCD:Διεπαφή ελέγχου οθόνης
• Ενότητα επικοινωνίας:Επιλογές RS-232, RS-422 ή Ethernet

Αυτός ο αρθρωτός σχεδιασμός είναι ο λόγος που η πλακέτα "παρέχεται χωρίς μονάδες SMD" — ο συνδυασμός των μονάδων καθιστά την πλακέτα συγκεκριμένη για ένα συγκεκριμένο μηχάνημα και τύπο CNC. Η γενική πλακέτα A16B-3200-0210 δέχεται οποιονδήποτε έγκυρο συνδυασμό αυτών των μονάδων ώστε να ταιριάζει με την αρχική διαμόρφωση του εγκατεστημένου μηχανήματος.

Σενάρια εφαρμογής

Βλάβη κύριας πλακέτας κέντρου μηχανικής κατεργασίας 18-MC:Ένα κέντρο κατεργασίας με FANUC 18-MC CNC αποτυγχάνει να εκκινήσει. Μετά την επιβεβαίωση της ακεραιότητας του τροφοδοτικού, το A16B-3200-0210 προσδιορίζεται ως το σημείο αστοχίας. Η τοποθέτηση μιας ανταλλακτικής πλακέτας — με την επανεγκατάσταση των αυθεντικών μονάδων SMD — ακολουθούμενη από επαναφορά παραμέτρων από εφεδρικό, επιστρέφει το κέντρο κατεργασίας στην παραγωγή.

Αντικατάσταση πλακέτας κέντρου στροφής 18-TC:Η κύρια πλακέτα ενός κέντρου στροφής αναπτύσσει ένα διακοπτόμενο σφάλμα που προκαλεί τυχαίες επαναφορές. Η ανταλλακτική πλακέτα A16B-3200-0210 αποκαθιστά τη σταθερή λειτουργία με τις υπάρχουσες μονάδες SMD και το λογισμικό CNC.

Γενική επισκευή συντήρησης CNC:Ένα παλαιότερο κέντρο μηχανικής κατεργασίας 18-MC υποβάλλεται σε πλήρη επισκευή CNC. Το A16B-3200-0210 αντικαθίσταται ως μέρος μιας ανανέωσης σε επίπεδο πλακέτας, ενώ όλες οι μονάδες SMD επιθεωρούνται και επανεγκαθίστανται.

FAQ

Ε1: Ποιες μονάδες SMD πρέπει να παραγγελθούν ξεχωριστά για να ολοκληρωθεί ένα πλήρες σύστημα A16B-3200-0210;

Οι μονάδες που χρειάζονται εξαρτώνται από τη συγκεκριμένη διαμόρφωση CNC 18-C. Τουλάχιστον: μια μονάδα FROM (λογισμικό συστήματος CNC), μια μονάδα SRAM (παράμετροι και προγράμματα) και μια μονάδα DRAM (μνήμη εργασίας). Οι μονάδες σερβομηχανισμού, άξονας και επικοινωνίας εξαρτώνται από τον αριθμό αξόνων και τον τύπο κίνησης του μηχανήματος. Προσδιορίστε τους τύπους εγκατεστημένων μονάδων από την αρχική κύρια πλακέτα πριν παραγγείλετε αντικαταστάσεις — οι αριθμοί εξαρτημάτων της μονάδας εκτυπώνονται σε κάθε ετικέτα μονάδας SMD.

Ε2: Είναι το A16B-3200-0210 συμβατό με το CNC της σειράς 16C;

Το A16B-3200-0210 επιβεβαιώθηκε για την πλατφόρμα Series 18C/18M/T. Ενώ ορισμένες πηγές αναφέρουν αυτήν την πλακέτα στην τεκμηρίωση Series 16/18 Model B, οι Series 16C και 18C χρησιμοποιούν σχετικό αλλά ξεχωριστό υλικό κύριας πλακέτας. Η DNC Electronics σημειώνει ότι αυτή είναι "η κύρια πλακέτα κύριας CPU για το σύστημα ελέγχου Fanuc 18-C". Επιβεβαιώστε το στοχευόμενο μοντέλο CNC — 16C ή 18C — πριν από την παραγγελία, καθώς οι διπλανοί αριθμοί εξαρτημάτων πλακέτας εξυπηρετούν το 16C.

Ε3: Ποια είναι η μέγιστη χωρητικότητα αποθήκευσης προγράμματος που μπορεί να επιτευχθεί με αυτήν την πλακέτα;

Η αποθήκευση προγραμμάτων καθορίζεται από τις μονάδες FROM και SRAM που είναι εγκατεστημένες στο A16B-3200-0210 — όχι από την ίδια την κύρια πλακέτα. Οι εννέα υποδοχές μονάδων της πλακέτας δέχονται διάφορες μονάδες χωρητικότητας FROM και οι μονάδες SRAM διαφορετικών μεγεθών καθορίζουν τον αριθμό και το μέγεθος των προγραμμάτων που μπορούν να αποθηκευτούν με εφεδρική μπαταρία. Ο συνδυασμός μονάδων FROM και SRAM καθορίζει τη συνολική διαμόρφωση αποθήκευσης προγράμματος του συστήματος.

Ε4: Η τοποθέτηση του A16B-3200-0210 απαιτεί την επανεισαγωγή όλων των παραμέτρων και των προγραμμάτων;

Ναι, εάν οι μονάδες SMD δεν μεταφερθούν από την πλακέτα που απέτυχε. Η μονάδα SRAM διατηρεί παραμέτρους και προγράμματα (με εφεδρική μπαταρία). Εάν η μονάδα SRAM από την αρχική πλακέτα είναι άθικτη και μεταφερθεί στην αντικατάσταση A16B-3200-0210, τα δεδομένα CNC διατηρούνται. Εάν η μονάδα SRAM έχει επίσης αποτύχει, απαιτείται πλήρης επαναφορά από το αντίγραφο ασφαλείας. Αυτός είναι ο λόγος για τον οποίο η τακτική δημιουργία αντιγράφων ασφαλείας παραμέτρων είναι απαραίτητη πρακτική συντήρησης.

Ε5: Μπορεί να προστεθεί μια επιλογή επεξεργαστή RISC στο A16B-3200-0210 για βελτιωμένη απόδοση;

Η DNC Electronics σημειώνει ότι το A16B-3200-0210 "μπορεί να λειτουργήσει με διάφορους τύπους PCB OPTION και επεξεργαστές RISC για πρόσθετες εργασίες." Ορισμένα συστήματα CNC της FANUC πρόσφεραν προαιρετικές πλακέτες συν-επεξεργαστή RISC για την επιτάχυνση συγκεκριμένων λειτουργιών — κυρίως διαμόρφωση περιγράμματος υψηλής ταχύτητας και προηγμένη ματιά. Οι υποδοχές μονάδων του A16B-3200-0210 μπορούν να φιλοξενήσουν αυτές τις προαιρετικές πλακέτες. Ελέγξτε τα εγχειρίδια σύνδεσης και συντήρησης FANUC Series 18C για την πλήρη λίστα των υποστηριζόμενων προαιρετικών πλακών και τις απαιτήσεις εγκατάστασής τους.
