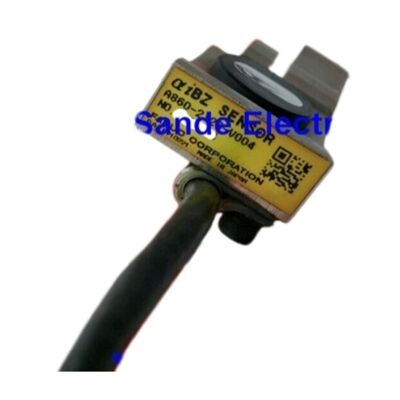

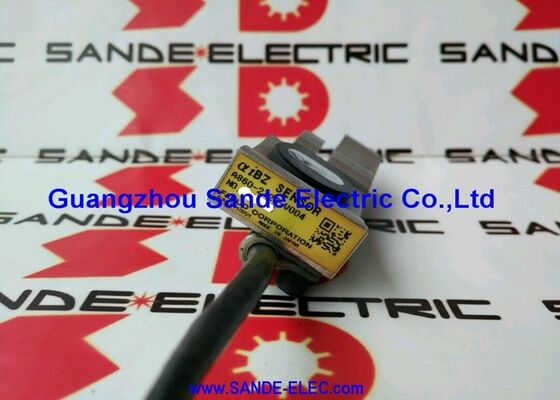

ΝΕΟΣ Αισθητήρας FANUC A860-2120-V003 NIB Εγγύηση ενός έτους A8602120-003 A860-2120-V003

Fanuc A860-2120-V003 ∙ AiBZ Spindle Encoder Sensor με Δαχτυλίδι Εγκατάστασης ∙ Ενσωματωμένο AC Spindle Motor Feedback για συστήματα Fanuc CNC

Αριθμός μέρους:Α860-2120-V003

Σειρά:Α860-2120

Παρασκευαστής:Εταιρεία Fanuc

Περιγραφή:Αισθητήρας AiBZ W/Καλώδιο στερέωσης

Εφαρμογή:Φανουκ ενσωματωμένος κινητήρας κυλινδρικού αγωγού ∆ ανατροφοδότηση θέσης και ταχύτητας

Περιλαμβάνει:Μονάδα αισθητήρα + ενσωματωμένο δαχτυλίδι στερέωσης

Κατάσταση:Νέο / Ανακαινισμένο

Σύνοψη

ΗFanuc A860-2120-V003είναι ένας αισθητήρας κωδικοποιητή AiBZ για την ενσωματωμένη σειρά κινητήρων αγωγού AC της Fanuc η συσκευή ανίχνευσης που δίνει στην κίνηση αγωγού τα δεδομένα θέσης και ταχύτητας του περιστροφέα σε πραγματικό χρόνο.

Αυτή η παραλλαγή φτάνει με το δαχτυλίδι τοποθέτησης.η οποία είναι η μηχανική διεπαφή ακρίβειας που σταθεροποιεί το σώμα του αισθητήρα στη σωστή ακτινική θέση σε σχέση με τον τροχό τόνου του κινητήρα ή τη μαγνητική τροχιά στόχου, καθορίζοντας το κενό αέρα και την ευθυγράμμιση από την οποία εξαρτάται η ακριβής ανάγνωση του κωδικοποιητή.

Σε έναν ενσωματωμένο κινητήρα σπινδέλου Fanuc, ο περιστροφέας του κινητήρα τοποθετείται απευθείας στον άξονα σπινδέλου του μηχανήματος. Δεν υπάρχει ενδιάμεση ζεύξη, ούτε ζώνη, ούτε χωριστός άξονας κινητήρα.

Το σπινθήρα τρέχει πιστό στον ρότορα του κινητήρα,και ο αισθητήρας AiBZ παρέχει την ανατροφοδότηση της θέσης που κάνει αυτή τη διάταξη λειτουργεί ως κλειστό κύκλωμα εφοδιασμού άξονα αντί για μια απλή μεταβλητή ταχύτητα κίνησηΟ έλεγχος προσανατολισμού, η διαμόρφωση του άξονα C, οι κύκλοι χτύπησης και η κοπή νήματος απαιτούν όλοι αυτόν τον κύκλο ανατροφοδότησης για να λειτουργεί σωστά.ένας αποτυχημένος ή υποβαθμισμένος αισθητήρας AiBZ παίρνει όλες αυτές τις λειτουργίες σφινδέλου εκτός λειτουργίας ταυτόχρονα.

Αυτό που ξεχωρίζει το A860-2120-V003 από την παραλλαγή V004 (η οποία παραλείπει τον δαχτυλίδι τοποθέτησης) είναι η πληρότητα του υλικού.Η χρήση του δακτυλίου στερέωσης εξαλείφει μια μεταβλητή προμήθειας και τοποθέτησης.: το δαχτυλίδι που παρέχεται με τον αισθητήρα ταιριάζει με τις μηχανικές ανοχές του σώματος του αισθητήρα, διασφαλίζοντας ότι η συναρμολογημένη μονάδα πληροί τις προδιαγραφές διαχωρισμού αέρα χωρίς λάμψη ή αυτοσχέδιο υλικό διαχωρισμού.

Βασικές προδιαγραφές

Τεχνολογία κωδικοποίησης AiBZ στους κινητήρες σπινδέλων Fanuc

Η ονομασία AiBZ είναι η σύμβαση ονομασίας της Fanuc για τον αισθητήρα αυξητικού κωδικοποιητή απόλυτης ικανότητας που χρησιμοποιείται στους ενσωματωμένους κινητήρες αi. Το τμήμα "Ai" προσδιορίζει τη σειρά κινητήρων.το "BZ" προσδιορίζει τον τύπο διεπαφής κωδικοποιητή B αναφερόμενος στα κανάλια εξόδου κλιματικών παλμών (A, τετραγωνισμός φάσης Β) και Z ο μηδενικός παλμός μία φορά ανά στροφή που καθορίζει την απόλυτη θέση αναφοράς.

Σε κάθε ενεργοποίηση, ο έλεγχος του σπινδέλου εκκινεί τον κωδικοποιητή αναζητώντας τον παλμό Z, περιστρέφοντας τον σπινδέλο μέσω μιας κίνησης προσανατολισμού για να βρει την αναφορά.Η κίνηση γνωρίζει την απόλυτη θέση του άξονα μέσα σε μία περιστροφή, και η A/B πρόσθετη μέτρηση διατηρεί την παρακολούθηση από αυτό το σημείο και μετά.Αυτή η ακολουθία εκκίνησης είναι η λειτουργία "προσανατολισμού σπινθήρα" που πρέπει να ολοκληρωθεί με επιτυχία πριν το μηχάνημα είναι έτοιμο για λειτουργία.

Ο αισθητήρας ανιχνεύει ένα φυσικό μοτίβο, ένα μαγνητικό ή οπτικό στόχο, στον άξονα του κινητήρα ή σε έναν τροχό τόνου τοποθετημένο πάνω του.

Το κενό αέρα ανάμεσα στην επιφάνεια του αισθητήρα και την τροχιά του στόχου καθορίζει το εύρος του σήματος και τον κύκλο λειτουργίας.είναι δυνατή η μηχανική επαφή με τον περιστρεφόμενο στόχοΕάν το κενό είναι πολύ μεγάλο, το εύρος του σήματος πέφτει κάτω από το κατώτατο όριο του δέκτη και ο κινητήρας χάνει τη θέση του.Το δαχτυλίδι στερέωσης στο A860-2120-V003 καθορίζει αυτό το κενό με ακρίβεια ως μέρος της εγκατάστασης.

Ρολά στο CNC Spindle Control

Η κίνηση σπινδέλου χρησιμοποιεί την ανατροφοδότηση του κωδικοποιητή AiBZ με διάφορους τρόπους ανάλογα με τη λειτουργική λειτουργία που διέπει το πρόγραμμα CNC.Σε λειτουργία ελέγχου ταχύτητας, ο προεπιλεγμένος για την ευθεία κοπή περνά, ο κωδικοποιητής παρέχει ανατροφοδότηση ταχύτητας στον ρυθμιστή ταχύτητας της κίνησης., η οποία διατηρεί προγραμματισμένες στροφές σε μεταβλητά φορτία κοπής.

Στην κατάσταση προσανατολισμού του σπινδέλου, η κίνηση αλλάζει σε κατάσταση ελέγχου θέσης και χρησιμοποιεί τον παλμό Z και την κλιματική θέση για να φέρει τον σπινδέλο στην προγραμματισμένη γωνιακή θέση στάσης για αλλαγή εργαλείου.

Στην κατάσταση C-άξονα ή κτύπησης, το CNC χρησιμοποιεί τη θέση του σπινθήρα ως σέρβο άξονα στους υπολογισμούς παρεμβολής του, απαιτώντας να ενεργοποιηθεί ο κύκλος ανατροφοδότησης πλήρους θέσης.

Οποιοσδήποτε συναγερμός σχετικός με κωδικοποιητή στην σειρά CNC AL-300 στα χειριστήρια Fanuc 0i/30i που δείχνει στο κύκλωμα κωδικοποιητή σπινέλου υποδεικνύει συνήθως είτε τον αισθητήρα, το καλώδιο,ή το κύκλωμα λήψης κωδικοποιητή του ενισχυτή.

Το A860-2120-V003 είναι το σωστό ανταλλακτικό για ειδικές βλάβες αισθητήρων στην σειρά αισθητήρων A860-2120 με το αρχικό δαχτυλίδι τοποθέτησης να είναι ακόμα σε λειτουργία στο μηχάνημα.

Εγκατάσταση και συμβατότητα

The A860-2120-V003 is used in Fanuc's built-in spindle motor product line — spindle motors designed for direct installation into machine tool spindle cartridges rather than external belt or coupling connections.

Η ονομασία του μοντέλου του κινητήρα και η τεκμηρίωση του κατασκευαστή της μηχανής καθορίζουν εάν η σειρά αισθητήρων A860-2120 είναι η σωστή ταινία για την συγκεκριμένη παραλλαγή κινητήρα σπινδέλου.

Η εγκατάσταση απαιτεί πρόσβαση στην κοιλότητα αισθητήρα του κινητήρα, συνήθως από το πίσω μέρος του φυσίγγιου σπινδέλου και περιλαμβάνει την αφαίρεση του αποτυχημένου αισθητήρα,τοποθέτηση του A860-2120-V003 με το δαχτυλίδι στερέωσης του στο περίβλημα του αισθητήραΕλέγχοντας το κενό αέρα και επανασυνδέοντας το καλώδιο κωδικοποιητή.

Μετά την επανασυναρμολόγηση, το σπινδύλιο πρέπει να ολοκληρώσει μια κίνηση προσανατολισμού για να επαληθεύσει ότι ο παλμός Z ανιχνεύεται σωστά πριν επιστρέψει το μηχάνημα στην παραγωγή.

Γενικές ερωτήσεις

Ε: Ποια είναι η διαφορά μεταξύ του A860-2120-V003 και του A860-2120-V004;

Το V003 περιλαμβάνει το δαχτυλίδι τοποθέτησης, το V004 όχι.

Όταν ο αρχικός δακτύλιος στερέωσης του εγκατεστημένου αισθητήρα είναι άθικτος και αλώβητος,το V004 παρέχει μια οικονομικά αποδοτική αντικατάσταση αισθητήρα το υπάρχον δαχτυλίδι παραμένει στο μηχάνημα και το νέο στοιχείο αισθητήρα εγκαθίσταται σε αυτό.

Όταν ο δακτύλιος τοποθέτησης είναι κατεστραμμένος, διαβρωμένος ή μη διαθέσιμος, ο V003 παρέχει την πλήρη συναρμολόγηση με έναν νέο δακτύλιο που ταιριάζει με τον αισθητήρα.

Ε2: Ποιοι συναγερμοί CNC υποδεικνύουν βλάβη αισθητήρα AiBZ;

Στα χειριστήρια των σειρών Fanuc 0i, 30i, 31i και 32i, οι συναγερμοί κωδικοποιητή σπινέλ εμφανίζονται συνήθως ως κωδικοί συναγερμού SP-xxxx που εμφανίζονται στον πίνακα χειριστή.Συχνικοί κωδικοί που σχετίζονται με την ανατροφοδότηση του αισθητήρα περιλαμβάνουν SP-9001 (αποσύνδεση κωδικοποιητή σπινδέλου), SP-9002 (αποτυχία σήματος κωδικοποιητή σπινδύλης) και παρόμοιους κωδικούς στην περιοχή SP-9xxx.

Το ιστορικό συναγερμού του CNC και το διαγνωστικό LED του ενισχυτή σπινέλ μπορούν να δείξουν το κύκλωμα ανατροφοδότησης του κωδικοποιητή.επαληθεύεται ότι η σύνδεση καλωδίου κωδικοποιητή τόσο στα άκρα του κινητήρα όσο και του ενισχυτή είναι καθαρή και πλήρως ενεργοποιημένη.

Ε3: Πώς ορίζεται το κενό αέρα κατά την εγκατάσταση του A860-2120-V003;

Το δαχτυλίδι τοποθέτησης στο A860-2120-V003 ρυθμίζει το κενό αέρα μηχανικά. Το δαχτυλίδι τοποθετεί το πρόσωπο του αισθητήρα σε σταθερή απόσταση από το πρόσωπο του κιβωτίου του κινητήρα όταν τοποθετείται σωστά.Το πραγματικό κενό μεταξύ του αισθητήρα πρόσωπο και το μαγνητικό στόχο στο περιστρεφόμενο άξονα καθορίζεται από τον συνδυασμό της γεωμετρίας του δακτυλίου και της διάστασης άξονα-στο-οικισμό.

Μετά την εγκατάσταση, επαληθεύεται η ορθή λειτουργία με την παρακολούθηση του σήματος κωδικοποίησης του σπινδέλου στην διαγνωστική οθόνη του CNC κατά τη διάρκεια μιας αργής κίνησης προσανατολισμού και επιβεβαιώνεται ότι ο παλμός Z λαμβάνεται καθαρά.

Ε4: Είναι ο A860-2120-V003 συμβατός με όλους τους ενσωματωμένους κινητήρες σφινδάλων Fanuc αi;

Η σειρά αισθητήρων A860-2120 έχει σχεδιαστεί για συγκεκριμένα μοντέλα κινητήρων Fanuc ενσωματωμένων σπινθήρων.Η τεκμηρίωση του κινητήρα σπινδύλης της Fanuc για κάθε μοντέλο κινητήρα προσδιορίζει τον αριθμό συμβατού τμήματος αισθητήρα.

Η χρήση της λανθασμένης σειράς αισθητήρων με διαφορετικές φυσικές διαστάσεις ενέχει κίνδυνο λανθασμένου κενού αέρα, μηχανικής παρεμβολής ή ασυμβίβαστου επιπέδου σήματος.Πάντα να επιβεβαιώνετε τον αριθμό τμήματος αισθητήρα με βάση την πινακίδα του κινητήρα ή τη λίστα ανταλλακτικών του κινητήρα σπινθήρα της Fanuc πριν από την παραγγελία.

Ε5: Ποια είναι η διάρκεια ζωής του αισθητήρα AiBZ και πότε πρέπει να αντικατασταθεί προληπτικά;

Η Fanuc δεν δημοσιεύει ένα σταθερό χρονικό διάστημα αντικατάστασης για τους αισθητήρες AiBZ· αντικαθίστανται σε περίπτωση βλάβης ή όταν τα διαγνωστικά στοιχεία υποδηλώνουν υποβάθμιση.οι αισθητήρες σε περιβάλλοντα εργαλείων μηχανών συσσωρεύουν φθορά από δονήσεις, θερμική πορεία, και μόλυνση ψυκτικού υγρού κατά τη διάρκεια των ετών υπηρεσίας.

Μια πολιτική προληπτικής αντικατάστασης ̇ αντικατάστασης του αισθητήρα κατά τη διάρκεια προγραμματισμένης επισκευής της ομάδας κινητήρα σφινδέλου ̇ είναι εύλογη για μηχανές που λειτουργούν σε διπλή ή τριπλή βάρδια,όταν η μη προγραμματισμένη διακοπή λειτουργίας του σπινέλου έχει υψηλό αντίκτυπο στην παραγωγή.
