ATP-216HAVD | Αντλία λαδιού T-Rotor — Διπλή τσιμούχα λαδιού / Υψηλή θερμοκρασία 180°C / Υλικό στεγανοποίησης FKM / Ενσωματωμένη βαλβίδα ανακούφισης

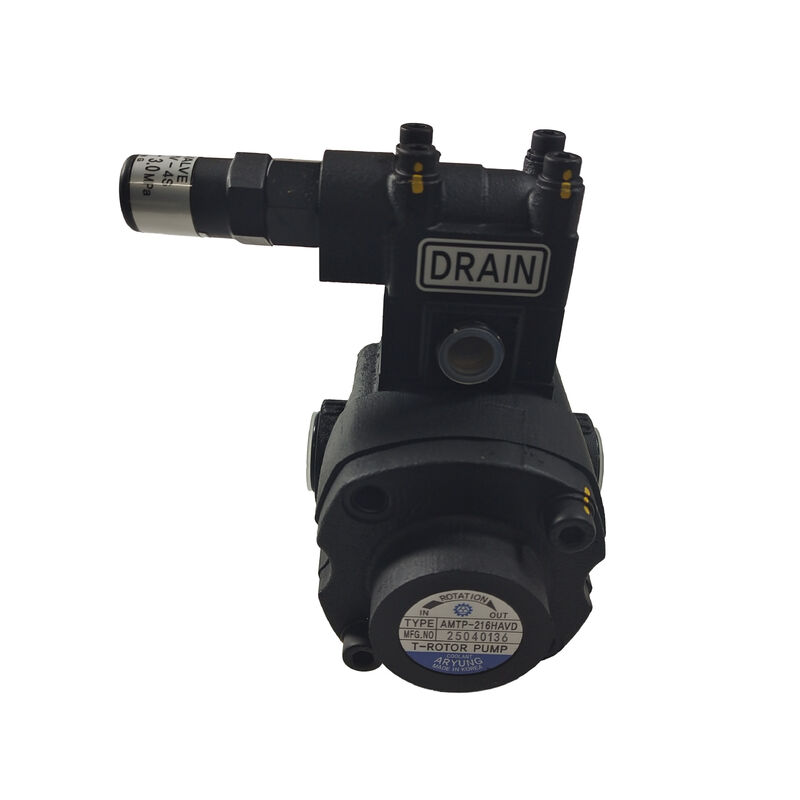

ATP-216HAVD — Αντλία T-Rotor κατασκευασμένη για αντοχή σε υψηλές θερμοκρασίες

Το ATP-216HAVD είναι μια μονάδα μόνο με αντλία της σειράς ATP-HA T-Rotor — σχεδιασμένη για συνεχή λειτουργία σε εφαρμογές χειρισμού υγρών υψηλής θερμοκρασίας σε εργαλειομηχανές CNC και συστήματα βιομηχανικών ρευστών: κυκλοφορία ψυκτικού, μεταφορά λαδιού, μεταφορά καυσίμου, κυκλώματα λίπανσης μηχανών και συστήματα υδραυλικής ισχύος όπου οι σταθερές θερμοκρασίες ρευστού πλησιάζουν ή υπερβαίνουν τα τυπικά όρια υλικών αντλίας. Το καθοριστικό χαρακτηριστικό της σειράς HA είναι η διαμόρφωση διπλής τσιμούχας λαδιού χρησιμοποιώντας υλικό FKM (φθοροελαστομερές) — που αντέχει σε συνεχείς θερμοκρασίες λειτουργίας κάτω από 180°C, πολύ πάνω από την ικανότητα των τυπικών σφραγίδων νιτριλίου ή άλλων ελαστομερών γενικής χρήσης.

Ο κωδικός μεγέθους "216" προσδιορίζει τη συγκεκριμένη μετατόπιση και τις διαστάσεις στερέωσης αυτού του μοντέλου εντός του ευρύτερου εύρους ATP-HA (που εκτείνεται σε κωδικούς μεγέθους από 204 έως 220) — και το επίθημα "VD" προσδιορίζει την παραλλαγή εξοπλισμένη με βαλβίδα ανακούφισης με αυτήν τη συγκεκριμένη βαλβίδα και στεγανοποίηση με παρόμοιο τρόπο παραμετροποίησης "V variantix". τον ίδιο κωδικό μεγέθους.

Οι αντλίες T-Rotor χρησιμοποιούν μια αρχή τροχοειδούς γραναζιού - ένα εσωτερικό/εξωτερικό ζεύγος γραναζιών όπου ο εσωτερικός ρότορας έχει ένα λιγότερο δόντι από τον εξωτερικό ρότορα, δημιουργώντας διαστελλόμενους και συσταλόμενους θαλάμους υγρού καθώς οι ρότορες περιστρέφονται έκκεντρα. Αυτός ο σχεδιασμός παράγει ομαλή, χαμηλής παλμικής εκκένωσης με μειωμένη φθορά των δοντιών του γραναζιού σε σύγκριση με τις συμβατικές εξωτερικές αντλίες γραναζιών, επειδή το προφίλ του δοντιού τροχοειδούς διατηρεί την επαφή κύλισης και όχι ολίσθησης μεταξύ των επιφανειών του γραναζιού.

Βασικές πληροφορίες προϊόντος

Διπλή σφραγίδα λαδιού — Η μηχανική λύση υψηλής θερμοκρασίας

Μια μοναδική τσιμούχα λαδιού σε μια εφαρμογή αντλίας υψηλής θερμοκρασίας αντιμετωπίζει μια δύσκολη αντιστάθμιση: τα λεπτότερα τμήματα στεγανοποίησης ανταποκρίνονται ταχύτερα στον θερμικό κύκλο αλλά παρέχουν μικρότερο πλεονασμό σφράγισης. Τα παχύτερα τμήματα σφραγίζουν πιο αξιόπιστα αλλά παράγουν περισσότερη εσωτερική θερμότητα τριβής. Το ATP-216HAVD το αντιμετωπίζει με μια διάταξη διπλής σφράγισης:

Κύρια λειτουργία σφράγισης:Το πρώτο στεγανοποιητικό παρέχει το κύριο φράγμα κατά της διαρροής υγρού κατά μήκος του άξονα της αντλίας — λειτουργεί συνεχώς έναντι της πίεσης του αντλούμενου υγρού και της περιστρεφόμενης επιφάνειας του άξονα.

Δευτερογενής πλεονασμός σφραγίδων:Η δεύτερη στεγανοποίηση παρέχει ένα εφεδρικό φράγμα — εάν η κύρια στεγανοποίηση παρουσιάσει επιταχυνόμενη φθορά από παρατεταμένη λειτουργία σε υψηλή θερμοκρασία, η δευτερεύουσα στεγανοποίηση διατηρεί τον περιορισμό, επεκτείνοντας το διάστημα αποτελεσματικού σέρβις προτού μια πλήρης αστοχία σφράγισης επιτρέψει τη διαρροή υγρού.

Επιλογή υλικού FKM:Το FKM (κοινώς γνωστό με την εμπορική ονομασία Viton μεταξύ φθοροελαστομερών ενώσεων) επιλέγεται ειδικά για τη χημική και θερμική του σταθερότητα σε υψηλή θερμοκρασία — οι ενώσεις FKM διατηρούν ελαστομερείς ιδιότητες σφράγισης σε σταθερές θερμοκρασίες που θα προκαλούσαν τη σκλήρυνση, τη ρωγμή και την αστοχία των τυπικών σφραγίδων NBR (νιτριλίου).

Εφαρμογές

Μεταφορά λαδιού και καυσίμου:Βιομηχανικά συστήματα μεταφοράς λαδιού, χειρισμός καυσίμου σε εφαρμογές εργαλειομηχανών και κινητήρα και μεταφορά υγρών χύδην όπου η αυξημένη θερμοκρασία υγρού πηγής απαιτεί δυνατότητα σφράγισης υψηλής θερμοκρασίας.

Λίπανση μηχανών και εργαλείων:Κεντρικά συστήματα λίπανσης σε εργαλειομηχανές, εξοπλισμό CNC και μηχανήματα παραγωγής όπου το λιπαντικό κυκλοφορεί σε υψηλές θερμοκρασίες λειτουργίας κοντά στα εξαρτήματα που παράγουν θερμότητα του μηχανήματος.

Υδραυλικά συστήματα ισχύος:Υδραυλικές μονάδες ισχύος όπου το ρευστό εργασίας λειτουργεί σε σταθερά αυξημένη θερμοκρασία λόγω συνεχούς κύκλου λειτουργίας, περιβάλλοντος εγκατάστασης υψηλής θερμοκρασίας περιβάλλοντος ή εγγύτητας σε εξοπλισμό παραγωγής θερμότητας.

Χειρισμός υγρών διεργασίας υψηλής θερμοκρασίας:Βιομηχανικές διεργασίες που κυκλοφορούν θερμαινόμενα έλαια ή υγρά θερμικής μεταφοράς όπου τα τυπικά υλικά σφράγισης αντλιών θα υποβαθμίζονταν πρόωρα.

FAQ

Ε1: Ποιο όριο θερμοκρασίας ισχύει για τη σειρά ATP-216HAVD και γιατί είναι χαμηλότερο από το απόλυτο μέγιστο του υλικού FKM;

Η βαθμολογία 180°C είναι το καθορισμένο όριο συνεχούς λειτουργίας από τον κατασκευαστή της αντλίας για το ATP-216HAVD — μια τιμή που εξηγεί τη συνδυασμένη θερμική καταπόνηση στο υλικό στεγανοποίησης, τη λίπανση του ρουλεμάν και τις μηχανικές ανοχές της αντλίας υπό συνθήκες συνεχούς λειτουργίας. Ενώ οι ελαστομερείς ενώσεις FKM μπορούν να ανεχθούν υψηλότερες στιγμιαίες θερμοκρασίες μεμονωμένα, το ονομαστικό όριο του πλήρους συγκροτήματος αντλίας αντανακλά την απόδοση του ενσωματωμένου συστήματος σε όλα τα εξαρτήματα, όχι μόνο το υλικό στεγανοποίησης.

Ε2: Πώς επεκτείνει τη διάρκεια ζωής η διπλή τσιμούχα λαδιού σε σύγκριση με μια αντλία μονής σφράγισης;

Η διάταξη διπλής σφράγισης παρέχει ένα εφεδρικό φράγμα σφράγισης εάν η κύρια τσιμούχα υποβαθμιστεί από παρατεταμένη έκθεση σε υψηλή θερμοκρασία — αντί για άμεση διαρροή όταν φθείρεται η κύρια σφράγιση, η δευτερεύουσα στεγανοποίηση διατηρεί τον περιορισμό, επεκτείνοντας το χρήσιμο διάστημα πριν απαιτηθεί πλήρης αντικατάσταση σφράγισης. Αυτό είναι ιδιαίτερα πολύτιμο σε εφαρμογές συνεχούς λειτουργίας σε υψηλές θερμοκρασίες όπου η φθορά της στεγανοποίησης εξελίσσεται ταχύτερα από ό,τι στην υπηρεσία σε θερμοκρασία περιβάλλοντος.

Ε3: Είναι η ανακουφιστική βαλβίδα στο ATP-216HAVD ενσωματωμένη στο σώμα της αντλίας ή απαιτεί εξωτερική υδραυλική εγκατάσταση;

Η ανακουφιστική βαλβίδα στη διαμόρφωση VD είναι ενσωματωμένη απευθείας στη χύτευση του σώματος της αντλίας — παρέχοντας τη λειτουργία παράκαμψης χωρίς χωριστά υδραυλικό συγκρότημα εξωτερικής βαλβίδας. Δεδομένου ότι η βαλβίδα αποτελεί τυπικό μέρος της ονομασίας HAVD (διαφορετική από την απλή παραλλαγή HA χωρίς βαλβίδα στον ίδιο κωδικό μεγέθους 216), δεν απαιτείται ξεχωριστή παραγγελία ή εγκατάσταση εξωτερικής βαλβίδας.

Ε4: Ποιο εύρος ταχύτητας περιστροφής είναι κατάλληλο για αντλίες T-Rotor ATP-216HAVD;

Οι αντλίες T-Rotor σε αυτήν την οικογένεια σχεδιασμού λειτουργούν σε μεγάλο εύρος στροφών — συνήθως από 300 rpm στο χαμηλό άκρο έως 3000 rpm στο υψηλό άκρο, ανάλογα με το συγκεκριμένο μοντέλο και τον απαιτούμενο ρυθμό ροής. Οι χαμηλότερες ταχύτητες μειώνουν τη φθορά και τον θόρυβο για εφαρμογές συνεχούς λειτουργίας. Οι υψηλότερες ταχύτητες αυξάνουν τον ρυθμό ροής από μια δεδομένη μετατόπιση αντλίας. Επιβεβαιώστε το ονομαστικό εύρος στροφών για το ATP-216HAVD ειδικά από το τεχνικό φύλλο δεδομένων της αντλίας, καθώς η μετατόπιση και η ονομαστική ταχύτητα ποικίλλουν στο εύρος μεγεθών 204–220 σε αυτήν τη σειρά.
