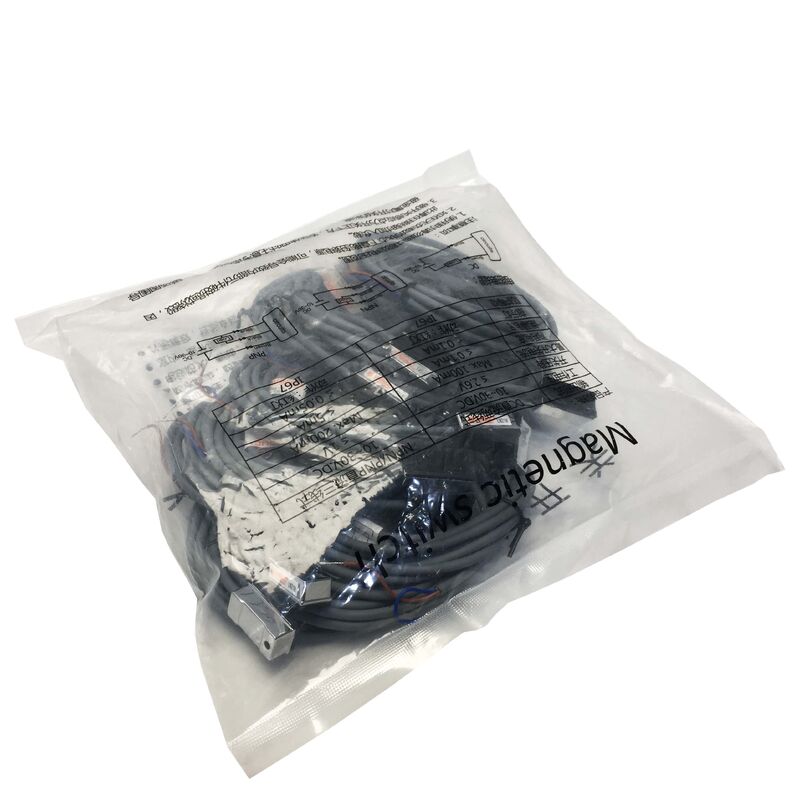

LN-21R-02 Μαγνητικός Διακόπτης LN21R02 Ολοκαίνουργιο Σφραγισμένο
UNIQUC LN-21R-02 | Κυλινδρικός Μαγνητικός Αισθητήρας Διακόπτη Reed
2-Καλωδίων / 5-240V AC/DC / IP67
Ανίχνευση Θέσης στο Σώμα του Κυλίνδρου
Το LN-21R-02 είναι ένας μαγνητικός αισθητήρας διακόπτη reed σχεδιασμένος να ανιχνεύει τη θέση του εμβόλου ενός πνευματικού κυλίνδρου ανιχνεύοντας τον μόνιμο μαγνήτη που είναι ενσωματωμένος στο έμβολο. Όταν το έμβολο φτάσει στη θέση του τοποθετημένου αισθητήρα κατά μήκος του σώματος του κυλίνδρου, το μαγνητικό πεδίο κλείνει την επαφή του διακόπτη reed και το LED του αισθητήρα ανάβει για να σηματοδοτήσει ότι το έμβολο βρίσκεται σε αυτή τη θέση.
Ο διακόπτης reed λειτουργεί με την αρχή ενός σφραγισμένου γυάλινου περιβλήματος που περιέχει δύο σιδηρομαγνητικές επαφές. Το μαγνητικό πεδίο του εμβόλου προκαλεί τις επαφές να έλκονται και να κλείνουν όταν το έμβολο βρίσκεται εντός εμβέλειας. Όταν το έμβολο απομακρύνεται, το πεδίο αποδυναμώνεται και οι επαφές επανέρχονται ελατηριακά ανοιχτές. Αυτός ο μηχανισμός δεν απαιτεί εξωτερική τροφοδοσία για το στοιχείο ανίχνευσης — ο ίδιος ο διακόπτης reed είναι μια παθητική επαφή που απλώς ανοίγει και κλείνει. Η καλωδίωση 2 καλωδίων συνδέεται σε σειρά με το κύκλωμα φορτίου, διατηρώντας την εγκατάσταση απλή.
Το εύρος λειτουργίας 5-240V AC/DC είναι το κύριο πρακτικό πλεονέκτημα του τύπου διακόπτη reed έναντι των παραλλαγών με έξοδο τρανζίστορ (NPN/PNP). Ένα μόνο LN-21R-02 λειτουργεί απευθείας σε κυκλώματα εισόδου PLC 24V DC, παλαιότερα κυκλώματα ελέγχου 110V AC ή συστήματα 240V AC χωρίς μετατροπείς σήματος ή ρελέ διεπαφής. Αυτό το εύρος καλύπτει τα πρότυπα τάσης ελέγχου που βρίσκονται σε ένα ευρύ μείγμα γενεών βιομηχανικών μηχανών.
Σειρά LN-21 — Παραλλαγές Τύπου
Εντός της οικογένειας αισθητήρων LN-21, το επίθημα του τύπου προσδιορίζει την τεχνολογία ανίχνευσης και τον τύπο εξόδου:
| Μοντέλο |
Τύπος Αισθητήρα |
Καλωδίωση |
| LN-21R |
Διακόπτης Reed |
2-καλωδίων |
| LN-21N |
Τρανζίστορ NPN |
3-καλωδίων |
| LN-21P |
Τρανζίστορ PNP |
3-καλωδίων |
Ο τύπος R διακόπτη reed λειτουργεί σε όλο το εύρος τάσης AC/DC. Οι τύποι τρανζίστορ NPN και PNP περιορίζονται σε 5-30V DC αλλά προσφέρουν υψηλότερη συχνότητα μεταγωγής και μηδενική φθορά επαφών. Για τις περισσότερες εφαρμογές ανίχνευσης θέσης στο τέλος διαδρομής μονής διαδρομής, ο τύπος διακόπτη reed είναι επαρκής. Για εφαρμογές υψηλής κύκλου ή όπου η συχνότητα μεταγωγής υπερβαίνει τα 200 Hz, προτιμώνται οι παραλλαγές τρανζίστορ NPN ή PNP.
Βασικές Προδιαγραφές
| Παράμετρος |
Τιμή |
| Αριθμός Εξαρτήματος |
LN-21R-02 |
| Τύπος Αισθητήρα |
Διακόπτης Reed (2-καλωδίων) |
| Τάση Λειτουργίας |
5-240V AC/DC |
| Μέγιστο Ρεύμα Μεταγωγής |
100 mA |
| Πτώση Τάσης |
3.5V μέγιστο |
| Ενδεικτικό |
LED (κόκκινο) |
| Μέγιστη Συχνότητα |
200 Hz |
| Προστασία |
IP67 |
| Θερμοκρασία |
−10°C έως +70°C |
| Καλώδιο |
Ø4.0mm, 2-αγωγών PVC |
Συχνές Ερωτήσεις
Ε1: Η είσοδος του PLC δείχνει ότι ο αισθητήρας του κυλίνδρου είναι πάντα ενεργός, ακόμα και όταν ο κύλινδρος είναι πλήρως ανασυρμένος. Τι πρέπει να ελεγχθεί;
Επιβεβαιώστε ότι ο αισθητήρας είναι τοποθετημένος στη σωστή θέση κατά μήκος του σώματος του κυλίνδρου — εάν είναι τοποθετημένος πολύ μακριά από τη θέση πλήρους ανάσυρσης του εμβόλου, ο μαγνήτης του εμβόλου μπορεί να βρίσκεται ακόμα εντός της εμβέλειας ανίχνευσης του αισθητήρα σε πλήρη ανάσυρση. Ελέγξτε επίσης ότι ένα ισχυρό εξωτερικό μαγνητικό πεδίο από γειτονικά καλώδια ή εξοπλισμό δεν κρατά τις επαφές reed κλειστές. Εάν και οι δύο έλεγχοι είναι σαφείς, η επαφή reed έχει κολλήσει και ο αισθητήρας πρέπει να αντικατασταθεί.
Ε2: Το 2-καλωδίων LN-21R-02 εμφανίζει πτώση τάσης 3.5V. Επηρεάζει αυτό την ανάγνωση της εισόδου του PLC;
Η μέγιστη πτώση 3.5V ισχύει όταν η επαφή reed είναι κλειστή και ρέει ρεύμα μέσω του αισθητήρα. Για μια είσοδο PLC 24V DC, ο ακροδέκτης εξόδου παρέχει περίπου 20-21V όταν είναι ενεργός — πολύ πάνω από την ελάχιστη τάση κατάστασης ON για οποιαδήποτε τυπική κάρτα εισόδου PLC. Η πτώση τάσης είναι σχετική μόνο όταν η τάση τροφοδοσίας βρίσκεται στο χαμηλό άκρο του εύρους λειτουργίας (5V DC). στα 24V DC δεν έχει πρακτική επίδραση.
Ε3: Μπορεί το LN-21R-02 να χρησιμοποιηθεί σε υδραυλικούς κυλίνδρους καθώς και σε πνευματικούς κυλίνδρους;
Ναι, υπό την προϋπόθεση ότι το έμβολο του υδραυλικού κυλίνδρου περιλαμβάνει μόνιμο μαγνήτη. Το LN-21R-02 ανιχνεύει το μαγνητικό πεδίο από τον μαγνήτη του εμβόλου ανεξάρτητα από το υγρό μέσο. Οι υδραυλικοί κύλινδροι που έχουν σχεδιαστεί για χρήση μαγνητικών αισθητήρων φέρουν ενσωματωμένους μαγνήτες δακτυλίου στο έμβολο. Επαληθεύστε την τεκμηρίωση του κυλίνδρου για συμβατότητα με μαγνητικούς αισθητήρες πριν από την τοποθέτηση.
Ε4: Ποια είναι η μέγιστη συχνότητα μεταγωγής του LN-21R-02 και πότε γίνεται περιορισμός;
Ο τύπος διακόπτη reed LN-21R-02 έχει μέγιστη συχνότητα μεταγωγής 200 Hz. Στα 200 Hz, κάθε συμβάν ανίχνευσης διαρκεί 5 χιλιοστά του δευτερολέπτου — επαρκές για τη συντριπτική πλειοψηφία των εφαρμογών ανίχνευσης θέσης πνευματικού κυλίνδρου όπου οι χρόνοι κύκλου κυμαίνονται από 0,5-5 δευτερόλεπτα. Για πολύ γρήγορους κυλίνδρους που κύκλους περισσότερο από 200 φορές ανά δευτερόλεπτο, οι παραλλαγές τρανζίστορ LN-21N ή LN-21P με έξοδο NPN ή PNP με μέγιστη συχνότητα 1000 Hz είναι κατάλληλες.
Ε5: Το LED του αισθητήρα ανάβει αλλά η συνδεδεμένη είσοδος του PLC δεν ανταποκρίνεται. Ποια είναι η πιθανή αιτία;
Το LED ανάβει από το εσωτερικό ρεύμα του αισθητήρα — η ένδειξή του αντικατοπτρίζει την κατάσταση της επαφής reed. Εάν το LED είναι αναμμένο αλλά η είσοδος του PLC είναι σβηστή, ελέγξτε την πολικότητα της καλωδίωσης του κυκλώματος και επιβεβαιώστε ότι πληρούται η ελάχιστη απαίτηση ρεύματος φορτίου. Οι αισθητήρες διακόπτη reed σε διαμόρφωση 2 καλωδίων απαιτούν ελάχιστη ροή ρεύματος μέσω του φορτίου (της εισόδου του PLC) για να λειτουργήσουν σωστά. Εάν η αντίσταση εισόδου του PLC είναι πολύ υψηλή (ρεύμα εισόδου κάτω από το ελάχιστο ρεύμα μεταγωγής του αισθητήρα), η επαφή reed μπορεί να κλείσει χωρίς επαρκές ρεύμα για να καταγραφεί στην είσοδο του PLC. Επαληθεύστε το ρεύμα εισόδου σε σχέση με τις προδιαγραφές του αισθητήρα.
