1608KL-05W-B59 NMB Minebea 40mm DC Fan 24V / 9.5 CFM / 3-Wire Alarm / Ball Bearing / FANUC 30i/31i/32i CNC ψύξη

Συμπίεστος ανεμιστήρας συνεχούς ρεύματος 40 mm για ψύξη ελέγχου CNC FANUC

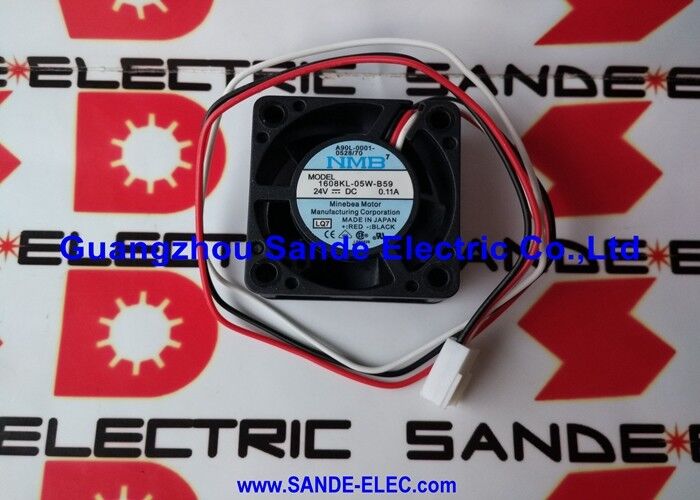

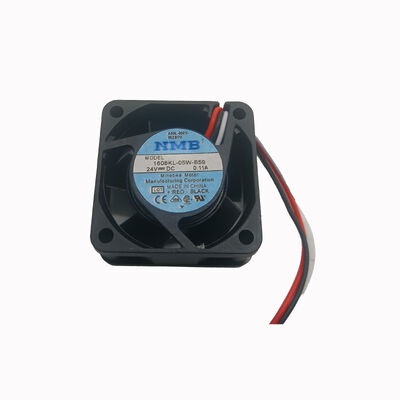

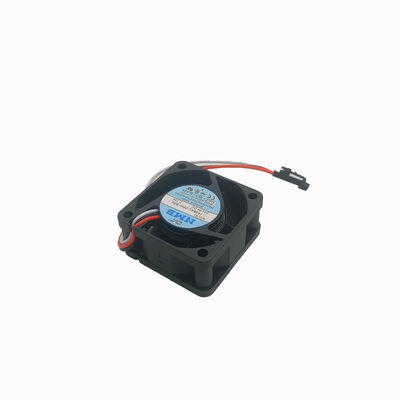

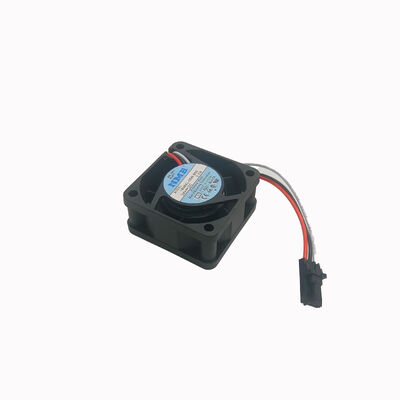

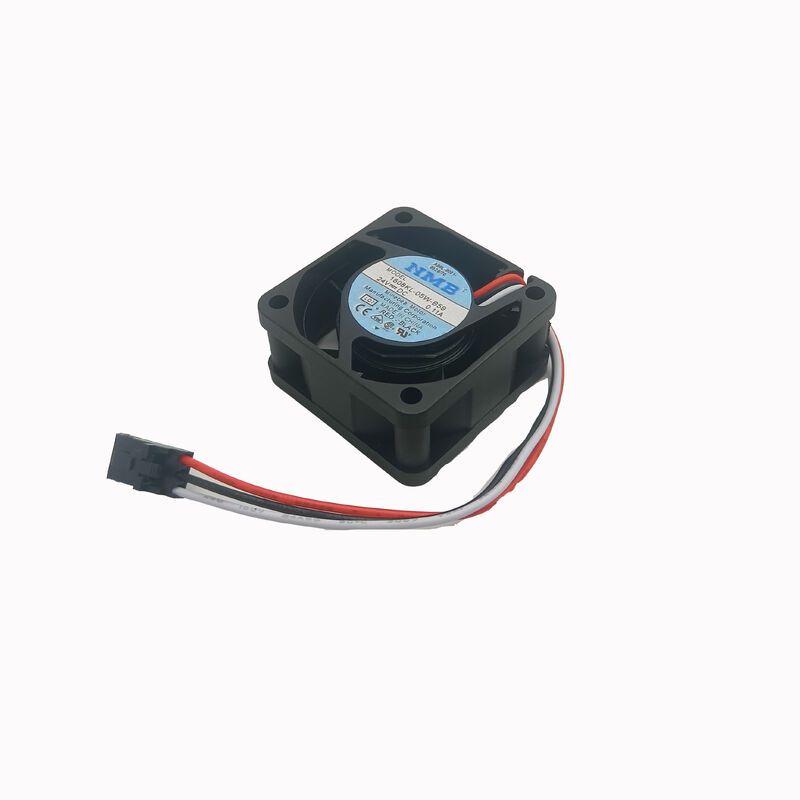

Το 1608KL-05W-B59 είναι ο άξονας ανεμιστήρας 40×40×20mm DC της NMB για τη θέση τοποθέτησης 4020 (40mm διάμετρος, 20mm βάθος) ένα συμπαγές ανεμιστήρας που εξυπηρετεί επίπεδο PCB, τοποθετημένο σε πάνελ,και εφαρμογές ψύξης θύρων μικρών ηλεκτρονικών συσκευών. Με ισχύ 24V και με έξοδο αισθητήρα rotor κλειδωμένο με 3 καλώδια, αυτός ο ανεμιστήρας προσδιορίζεται ειδικά ως ανεμιστήρας ψύξης συστήματος FANUC CNC, με διασταυρούμενη αναφορά στον αριθμό συναρμολόγησης FANUC A90L-0001-0528.

Ο συντελεστής μορφής των 40 mm καθιστά τον ανεμιστήρα αόρατο στο πλαίσιο των μεγάλων ντουλάπιων κίνησης.και τον έλεγχο των PCBs από κοντά αντί να αεριστεί ένα ολόκληρο ντουλάπι.

Βασικές προδιαγραφές

Αισθητήρας rotor κλειδωμένος με 3 καλώδια

Το τρίτο καλώδιο παρέχει το σήμα αισθητήρα κλειδώματος του περιστροφίου, ένα κρίσιμο χαρακτηριστικό για την ολοκλήρωση του συστήματος CNC FANUC:

Φαν συναγερμός FANUC CNC:Τα χειριστήρια CNC των σειρών FANUC 30i, 31i και 32i παρακολουθούν την απόδοση ταχύτητας του ανεμιστήρα στο τρίτο καλώδιο των ανεμιστήρων ψύξης όπως ο 1608KL-05W-B59.Όταν η ταχύτητα του ανεμιστήρα πέφτει κάτω από το κατώτατο όριο η οποία υποδεικνύει βλάβη ρουλευτή ή μπλοκάρισμα του ανεμιστήρα η CNC δημιουργεί συναγερμό βλάβης του ανεμιστήραΑυτή η έγκαιρη προειδοποίηση επιτρέπει στον χειριστή να προγραμματίσει τη συντήρηση πριν από την εμφάνιση ζημιών του πίνακα ελέγχου που σχετίζονται με τη θερμότητα.

Προστασία κλειδωμένου ρότορα:Εάν ο ανεμιστήρας είναι πλήρως ακινητοποιημένος (μπλοκαρισμένη λεπίδα ή ακινητοποιημένο ρουλέν), η έξοδος του κλειδωμένου περιστροφίου σηματοδοτεί μηδενική ταχύτητα.Τα περισσότερα συστήματα CNC ανταποκρίνονται με άμεσο συναγερμό, αντί να περιμένουν να ενεργοποιηθεί η θερμική προστασία, προστατεύοντας τα ηλεκτρονικά που ψύχεται ο ανεμιστήρας.

Εφαρμογές

Ψύξη πίνακα ελέγχου FANUC CNC:Ανεμιστήρες 40 mm σε οθόνες ελέγχου της σειράς FANUC 30i/31i/32i και θέσεις ψύξης LCD.

Κλιματισμός της μονάδας ελέγχου μηχανής εργαλείου CNC:Στοχευμένη ψύξη για μεμονωμένα PCB, κάρτες ελέγχου άξονα και πλαίσια διασύνδεσης σερβομέτρων εντός των θυρών ελέγχου FANUC CNC.

Ψύξη PCB βιομηχανικής ηλεκτρονικής:Γενικές εφαρμογές ανεμιστήρων 24V DC 40mm σε ελεγκτές βιομηχανικού αυτοματισμού, πλαίσια διεπαφής κίνησης και συμπαγή ηλεκτρονική ελέγχου.

Γενικές ερωτήσεις

Ε1: Ποια μοντέλα FANUC χρησιμοποιούν το 1608KL-05W-B59 (A90L-0001-0528);

Το 1608KL-05W-B59 επιβεβαιώνεται για τις σειρές FANUC 30i, 31i,και 32i διαμορφώσεις χειρισμού CNC ειδικά για μονάδες χειρισμού τύπου LCD και ανεξάρτητες ομάδες χειρισμού CNC (A02B-0303-C103 και συναφείς αριθμοί ομάδων)Χρησιμοποιείται επίσης σε προηγμένες διαμορφώσεις CNC, συμπεριλαμβανομένων κέντρων επεξεργασίας 5 άξων, συστημάτων γύρισμα-τριβή και ελέγχων μηχανών άλεσης που χρησιμοποιούν αυτές τις σειρές CNC.

Ε2: Ποιους κωδικούς συναγερμού ανεμιστήρα παράγει ένα αποτυχημένο 1608KL-05W-B59 σε ένα χειριστήριο FANUC;

Τα χειριστήρια FANUC CNC με παρακολούθηση ανεμιστήρα παράγουν συναγερμό DS0300 (αποκλεισμός ανεμιστήρα ψύξης) ή ισοδύναμους κωδικούς συναγερμού συστήματος όταν το σήμα ταχύτητας ανεμιστήρα 3 καλωδίων δείχνει μηδενικές στροφές ανά λεπτό.Αυτός ο συναγερμός εμφανίζεται ως κίτρινη προειδοποίηση ή σταματά τη λειτουργία άξονα ανάλογα με τη διαμόρφωση του συστήματοςΟ συναγερμός FANUC DS0300 σε ένα σύστημα ελέγχου σειράς 30i/31i/32i δείχνει απευθείας στον ανεμιστήρα ψύξης

Ε3: Υπάρχει διαφορά μεταξύ του 1608KL-05W-B59-L00 και του 1608KL-05W-B59 χωρίς προσθήκη;

Το προσάρτημα -L00 στο σύστημα ονομασίας του NMB προσδιορίζει το πρότυπο μήκος καλωδίου μολύβδου L00 συνήθως υποδηλώνει ένα πρότυπο μήκος μολύβδου (χωρίς προσάρτημα)..11Α παραλλαγές).να επιβεβαιώσει την τρέχουσα αναθεώρηση που απαιτείται από την τεκμηρίωση εξυπηρέτησης του συστήματος FANUC ή να συγκρίνει την τρέχουσα προδιαγραφή της αρχικής ετικέτας ανεμιστήρα με τις διαθέσιμες παραλλαγές.

Ε4: Μπορεί το 1608KL-05W-B59 να τοποθετηθεί σε οποιοδήποτε προσανατολισμό;

Η κατασκευή των σφαιροφόρων ανεμιστήρων του NMB διατηρεί τη λιπαντικότητα σε κάθε προσανατολισμό.Σε συγκροτήματα πίνακα ελέγχου FANUC, ο ανεμιστήρας μπορεί να τοποθετηθεί σε διάφορους προσανατολισμούς ανάλογα με τη συγκεκριμένη διαμόρφωση χειρισμού.
