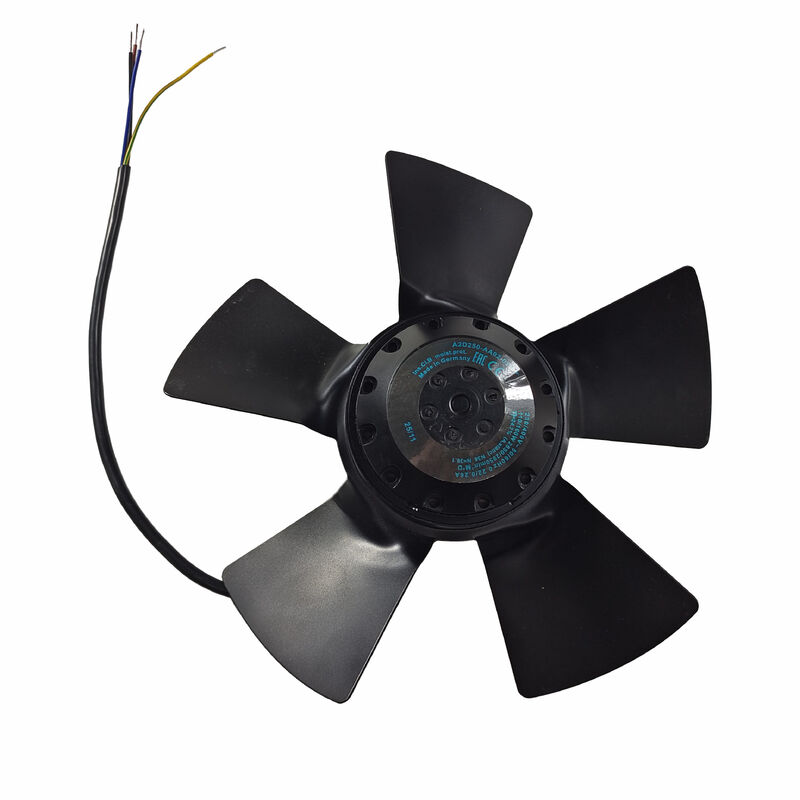

Α2Δ250-ΑΑ02-02 Πανέμορφος ανεμιστήρας ψύξης με άξονα

Ο ανεμιστήρας A2D250-AA02-02 είναι ένας 250mm τριφασικός αξιωτικός ανεμιστήρας εναλλασσόμενου ρεύματος από την ebm-papst, έναν παγκόσμιο κορυφαίο κατασκευαστή ανεμιστήρων και κινητήρων για βιομηχανικές, HVAC και εφαρμογές ψύξης εξοπλισμού.Χτισμένο γύρω από τον κινητήρα M2D068-DF, αυτός ο ανεμιστήρας λειτουργεί από τροφοδοσία τριών φάσεων 400V με σύνδεση αστέρα, παρέχοντας σημαντική ροή αέρα με σχετικά χαμηλή κατανάλωση ενέργειας.

Η απόδοση του ανεμιστήρα που εξαρτάται από τη συχνότητα (50Hz έναντι 60Hz λειτουργίας) το καθιστά κατάλληλο για ανάπτυξη τόσο σε 50Hz (Ευρώπη,Ασία) και 60Hz (Αμερικές) περιφερειακή ηλεκτρική υποδομή με προβλέψιμα, τεκμηριωμένες διαφορές απόδοσης.

Ο σχεδιασμός του τριφασικού κινητήρα 400V του A2D250-AA02-02 προσφέρει λειτουργικά πλεονεκτήματα έναντι μονοφασικών κινητήρων ανεμιστήρων σε βιομηχανικά περιβάλλοντα:

• Δρόμος αυτοεκκίνησης:Τριφασικοί κινητήρες επαγωγής παράγουν ροπή εκκίνησης εγγενώς από το περιστρεφόμενο μαγνητικό πεδίο που δημιουργείται από την τροφοδοσία μετατόπισης φάσης,που εξαλείφουν την ανάγκη για εκκίνηση πυκνωτών ή βοηθητικών τυλιγμών.
• Πιο ομαλή παράδοση ροπής:Οι τριφασικοί κινητήρες παράγουν πιο ομαλή, πιο σταθερή ροπή σε σύγκριση με τους μονοφασικούς κινητήρες, με αποτέλεσμα χαμηλότερη δόνηση στο σύνολο ανεμιστήρων.
• Τυπική συμβατότητα βιομηχανικού εφοδιασμού:Η τρι-φασική τάση 400V είναι η τυποποιημένη βιομηχανική τάση διανομής στο μεγαλύτερο μέρος της Ευρώπης, σε τμήματα της Ασίας και σε πολλές βιομηχανικές εγκαταστάσεις παγκοσμίως.που επιτρέπουν την άμεση σύνδεση χωρίς πρόσθετο εξοπλισμό μετατροπής τάσης.

• Ψύξη βιομηχανικών ντουλαπιών:Μεγάλο ηλεκτρικό ντουλάπι και ψύξη διακόπτη όπου απαιτείται υψηλός όγκος ροής αέρα σε μέτρια στατική πίεση για την απομάκρυνση της θερμότητας από πυκνοπαγιδευμένα ηλεκτρονικά.
• Μονάδες επεξεργασίας αέρα HVAC:Φανατικοί συστημάτων εξαερισμού και χειρισμού αέρα κτιρίων, όπου η τριφασική αξιακή διάταξη 250 mm παρέχει την ικανότητα ροής αέρα που απαιτείται για τα συστήματα κυκλοφορίας αέρα σε εμπορικά και βιομηχανικά κτίρια.
• Ψύξη εξοπλισμού επεξεργασίας:Εφαρμογές βιομηχανικού εξοπλισμού διεργασιών, συστημάτων ξήρανσης και εξαντλητή θερμότητας με εξαναγκαστική ψύξη αέρα με τη χρήση τριστάσιων κινητήρων ανεμιστήρων ενσωματωμένων στο κύκλωμα ψύξης του εξοπλισμού.
• Συστήματα ψύξης γεννήτριας και κινητήρα:Εφαρμογές βοηθητικών ανεμιστήρων ψύξης σε βιομηχανικά συστήματα γεννήσεων και συστήματα ψύξης κινητήρων που απαιτούν ισχυρούς, συνεχώς λειτουργούντες τριστάγονους ανεμιστήρες.

Η προδιαγραφή του προτύπου A2D250-AA02-02 δεν αναφέρει τη λειτουργία του κινητήρα μεταβλητής ταχύτητας (VFD) στη βασική του διαμόρφωση.Επιβεβαιώστε από την τεκμηρίωση της ebm-papst εάν ο κινητήρας M2D068-DF είναι κατάλληλος για έλεγχο VFD ή εάν απαιτείται μια παραλλαγή της οικογένειας A2D250 με ικανότητα VFDΗ λειτουργία ενός κινητήρα επαγωγής που δεν έχει χαρακτηριστεί για χρήση VFD σε τροφοδοσία μεταβλητής συχνότητας μπορεί να προκαλέσει στρες μόνωσης από αρμονικές μορφής κυμάτων τάσης και ρεύματα ρυμουλκούμενων.

Το σημείο λειτουργίας των 60 Hz ενεργοποιεί τον κινητήρα σε υψηλότερη ταχύτητα και υψηλότερη εσωτερική θερμοκρασία (μέσα σε ονομαστική μέγιστη θερμοκρασία περιβάλλοντος 40 °C για τα 60 Hz έναντι 70 °C για τα 50 Hz).Η λειτουργία κοντά στο θερμικό όριο ενός κινητήρα μειώνει τη διάρκεια ζωής της μόνωσης σε σχέση με τη λειτουργία με μεγαλύτερο θερμικό περιθώριοΓια εγκαταστάσεις στις οποίες η θερμοκρασία περιβάλλοντος είναι σταθερά κάτω από 40°C, και τα δύο σημεία λειτουργίας συχνότητας παρέχουν την αντίστοιχη ονομαστική διάρκεια ζωής τους.Η λειτουργία 50Hz παρέχει πρόσθετο θερμικό περιθώριο.

Η τυποποιημένη διαμόρφωση υποστηρίζει οριζόντια τοποθέτηση άξονα ή κατακόρυφη τοποθέτηση rotor-on-bottom.Επιβεβαιώστε με την τεκμηρίωση της ebm-papst εάν ο τυποποιημένος αριθμός εξαρτήματος A2D250-AA02-02 περιλαμβάνει αυτή την επιλογή ή εάν απαιτείται διαφορετική παραλλαγή αριθμού εξαρτήματος για τον προσανατολισμό rotor-on-top.

Το IP44 προστατεύει από τις πιτσιλιές νερού από οποιαδήποτε κατεύθυνση, αλλά δεν είναι κατάλληλο για άμεσες εκπομπές νερού, πλύση υψηλής πίεσης ή βύθιση.Οι κατάλληλες τοποθεσίες εγκατάστασης περιλαμβάνουν εσωτερικά βιομηχανικά ντουλάπιαΓια περιβάλλοντα πλύσης, εξωτερικές εκτεθειμένες εγκαταστάσεις που υπόκεινται σε έντονη βροχή ή άμεση ψεκασμό,ή οποιαδήποτε εφαρμογή απαιτεί υψηλότερη προστασία κατά της εισόδου, να επιβεβαιώσει από την γκάμα προϊόντων της ebm-papst εάν υπάρχει διαθέσιμη μια υψηλότερη παραλλαγή της σειράς A2D250 με βαθμολογία IP.
