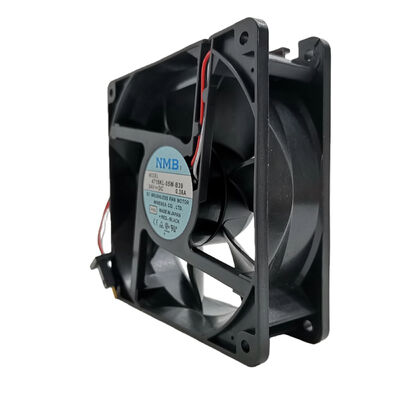

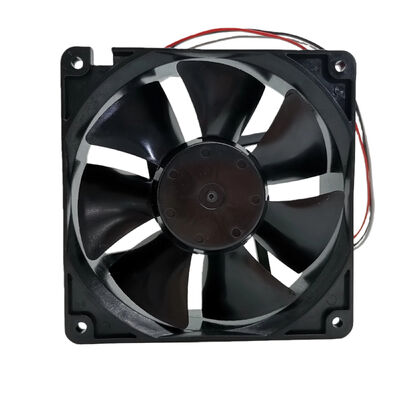

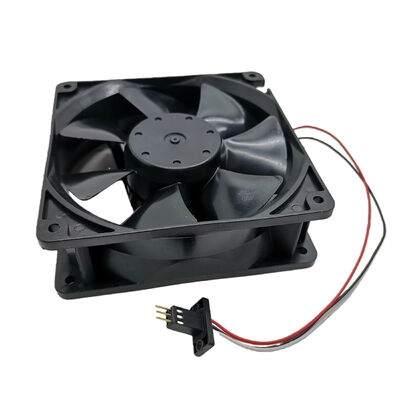

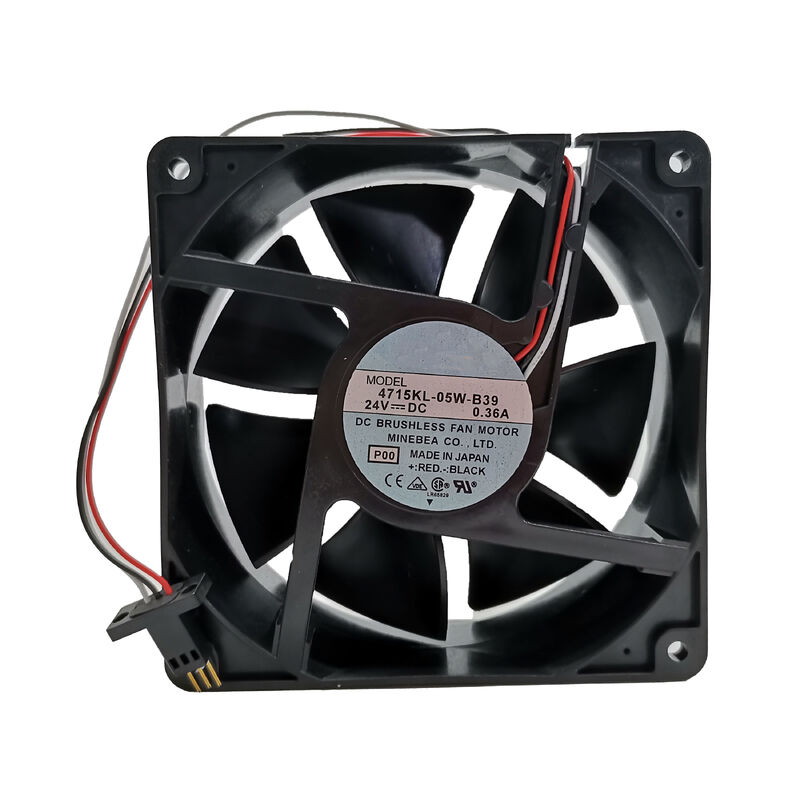

Νέος 4715KL-05W-B39 NMB-MAT ψυκτικός ανεμιστήρας 24vdc 0.40A

4715KL-05W-B39 | Ανεμιστήρας ψύξης NMB Minebea 24V DC — 119mm / 108 CFM / 2950 RPM / Ρουλεμάν / Συναγερμός 3 συρμάτων / FANUC CNC

Βιομηχανικός ανεμιστήρας NMB 24V DC με σήμα συναγερμού κλειδωμένου ρότορα

Ο 4715KL-05W-B39 είναι ένας αξονικός ανεμιστήρας ψύξης 24V DC από την NMB Technologies — ένας βιομηχανικός ανεμιστήρας 119 mm που παρέχει ροή αέρα 108 CFM στις 2950 RPM με σήμα συναγερμού κλειδωμένου ρότορα τρίτου καλωδίου. Αυτός δεν είναι ένας απλός ανεμιστήρας 2 καλωδίων: το καλώδιο σήματος συναγερμού επιτρέπει στο κεντρικό σύστημα να ανιχνεύσει βλάβη του ανεμιστήρα και να δημιουργήσει ένα σφάλμα προτού ο εξοπλισμός που ψύχει φτάσει σε κρίσιμη θερμοκρασία.

Η τροφοδοσία 24V DC ταιριάζει με τη διανομή ισχύος του πίνακα ελέγχου — η ίδια τροφοδοσία 24 V που χρησιμοποιείται για PLC, αισθητήρες και ηλεκτρονικά συστήματα ελέγχου, εξαλείφοντας την ανάγκη για ειδική τάση τροφοδοσίας για τον ανεμιστήρα ψύξης.

Βασικές Προδιαγραφές

Σήμα συναγερμού 3 καλωδίων — Ανίχνευση βλάβης ανεμιστήρα

Το τρίτο καλώδιο του 4715KL-05W-B39 παρέχει ένα κλειδωμένο σήμα συναγερμού ρότορα — το χαρακτηριστικό που διακρίνει αυτόν τον ανεμιστήρα από τους βασικούς ανεμιστήρες ψύξης 2 συρμάτων:

Πώς λειτουργεί:Το καλώδιο του σήματος συναγερμού εξάγει ένα λογικό σήμα (συνήθως ανοιχτό συλλέκτη) που πάλλεται σε συχνότητα ανάλογη με την ταχύτητα του ανεμιστήρα. Όταν η ταχύτητα του ανεμιστήρα πέσει κάτω από περίπου το 50% της ονομαστικής ταχύτητας (λόγω αστοχίας ρουλεμάν, κατάστασης δέσμευσης ρουλεμάν ή μπλοκαρισμένης ροής αέρα), ο ελεγκτής ανιχνεύει την αλλαγή σήματος και μπορεί να δημιουργήσει σφάλμα συστήματος ή προειδοποίηση.

Έγκαιρη ανίχνευση αστοχίας:Η αστοχία ρουλεμάν στους ανεμιστήρες συνήθως εξελίσσεται σταδιακά — η αρχική φθορά του ρουλεμάν προκαλεί μείωση της ταχύτητας πριν από την πλήρη αστοχία. Ο συναγερμός 3 συρμάτων επιτρέπει στον ελεγκτή του συστήματος να ανιχνεύσει αυτήν την υποβάθμιση και να ενεργοποιήσει μια ειδοποίηση συντήρησης προτού η καταστροφική βλάβη του ανεμιστήρα προκαλέσει υπερθέρμανση του συστήματος.

Ενσωμάτωση FANUC CNC:Τα χειριστήρια CNC της FANUC και οι μονάδες σερβομηχανισμού με αναφορά ανεμιστήρα FANUC A90L-0001-0509 χρησιμοποιούν την έξοδο σήματος συναγερμού για τη δημιουργία συναγερμών σφάλματος ανεμιστήρα — ειδοποιώντας τους χειριστές να προγραμματίσουν τη συντήρηση πριν προκληθούν ζημιές λόγω θερμότητας.

Εφαρμογές

Ψύξη FANUC CNC και σερβοκινητήρα:Αντικατάσταση ανεμιστήρα σε ντουλάπια ελέγχου FANUC που αναφέρονται σε A90L-0001-0509 — σερβοενισχυτές, μονάδες ελέγχου άξονα και συγκροτήματα επεξεργαστών CNC που ψύχονται από ανεμιστήρες 24V DC με παρακολούθηση σήματος συναγερμού.

Βιομηχανικά περιβλήματα μετάδοσης κίνησης και μετατροπέα:Ανεμιστήρες ψύξης με τροφοδοσία 24 V σε ντουλάπια VFD, περιβλήματα σερβοενισχυτών και πίνακες ελέγχου αυτοματισμού που απαιτούν ψύξη με παρακολούθηση συναγερμού.

Εξοπλισμός διακομιστή και τηλεπικοινωνιών:Εξοπλισμός δικτύου υψηλής απόδοσης και πλαίσιο διακομιστή που απαιτούν ανεμιστήρες συνεχούς λειτουργίας 24V DC με ανίχνευση κλειδωμένου ρότορα.

Ελεγκτές βιομηχανικού αυτοματισμού:Ερμάρια PLC, υλικό SCADA και βιομηχανικά συστήματα υπολογιστών που απαιτούν ψύξη υπό παρακολούθηση.

FAQ

Ε1: Με τι συνδέεται η έξοδος σήματος συναγερμού του 4715KL-05W-B39;

Το σήμα συναγερμού συνδέεται με μια ψηφιακή είσοδο στη μονάδα ή τον ελεγκτή — η είσοδος παρακολουθεί την έξοδο παλμού ανεμιστήρα. Οι ενισχυτές FANUC με αναφορά ανεμιστήρα A90L-0001-0509 διαθέτουν μια αποκλειστική είσοδο συναγερμού ανεμιστήρα που διαβάζει το σήμα του 3ου καλωδίου. Εάν η συχνότητα παλμού πέσει κάτω από το όριο που υποδεικνύει βλάβη του ανεμιστήρα, η μονάδα παράγει έναν κωδικό συναγερμού ανεμιστήρα. Σε συστήματα χωρίς αποκλειστική είσοδο συναγερμού ανεμιστήρα, ένα ξεχωριστό κύκλωμα παρακολούθησης ανεμιστήρα (μετρητής ή μετατροπέας συχνότητας σε τάση) μπορεί να επεξεργαστεί το σήμα.

Ε2: Μπορεί το 4715KL-05W-B39 να χρησιμοποιηθεί ως ανεμιστήρας 2 καλωδίων αφήνοντας αποσυνδεδεμένο το καλώδιο συναγερμού;

Ναι — ο ανεμιστήρας θα λειτουργεί κανονικά με συνδεδεμένα μόνο τα καλώδια V+ και V−. Το τρίτο καλώδιο μπορεί να μείνει ασύνδετο (να επιπλέει) χωρίς να επηρεαστεί η λειτουργία του κινητήρα του ανεμιστήρα. Ωστόσο, η αποσύνδεση του καλωδίου συναγερμού εξαλείφει την ικανότητα ανίχνευσης αστοχίας ανεμιστήρα - ένας αποτυχημένος ανεμιστήρας δεν θα παράγει συναγερμό και η υπερθέρμανση του εξοπλισμού θα συμβεί χωρίς προειδοποίηση.

Ε3: Ποιο εύρος θερμοκρασίας περιβάλλοντος ισχύει για το 4715KL-05W-B39;

Η κατηγορία B39 λειτουργεί από -10°C έως +70°C (εύρος B10 έως B40). Η θερμοκρασία αποθήκευσης είναι -40°C έως +70°C. Το εύρος θερμοκρασιών λειτουργίας B39 προσαρμόζει θερμοκρασίες περιβάλλοντος βιομηχανικού πίνακα μετάδοσης κίνησης έως 70°C — κάτι που μπορεί να συμβεί σε περιβλήματα που δεν αερίζονται καλά ή σε βιομηχανικά περιβάλλοντα υψηλής θερμοκρασίας περιβάλλοντος. Επιβεβαιώστε από το εγχειρίδιο εγκατάστασης της μονάδας ότι η θερμοκρασία περιβάλλοντος του ντουλαπιού παραμένει εντός αυτού του εύρους.

Ε4: Πώς συγκρίνεται το 4715KL-05W-B39 (DC, 108 CFM) με το 4715PS-20T-B30 (AC, 102 CFM) στο ίδιο ντουλάπι;

Και οι δύο είναι ανεμιστήρες 120 mm με παρόμοια ροή αέρα (108 έναντι 102 CFM), που διαφέρουν κυρίως στην τάση τροφοδοσίας (24V DC έναντι 200V AC). Ο ανεμιστήρας DC προσφέρει το σήμα συναγερμού και ευρύτερο εύρος λειτουργίας τάσης. ο ανεμιστήρας AC απαιτεί απευθείας τροφοδοσία 200 V. Η επιλογή εξαρτάται από τη διαθέσιμη τάση τροφοδοσίας στο ερμάριο και από το εάν απαιτείται παρακολούθηση συναγερμού ανεμιστήρα. Σε ντουλάπια με διαθέσιμα και 24V και 200V, το DC 4715KL με παρακολούθηση συναγερμού προτιμάται για κρίσιμο εξοπλισμό.
