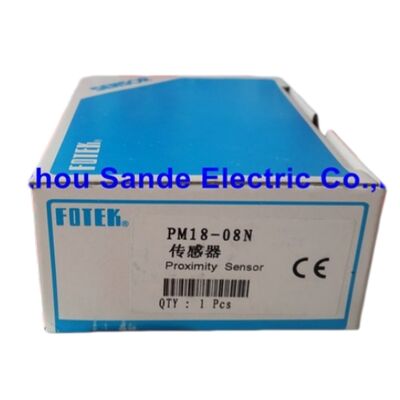

Δέκτη επαγωγικής εγγύτητας Fotek PM18-08N PM1808N PM18-08N

Fotek PM18-08N. ∙ ∙ M18 Μη-φλυτζάνιο, 8mm απόσταση ανίχνευσης, NPN NO, 1030VDC, 800Hz, 3-σύρμα DC

Αριθμός μέρους:PM18-08N (βασικό μοντέλο: PM18-08N-S)

Παρασκευαστής:Fotek Controls Co., Ltd. (Ταϊβάν)

Διαμονή:Μ18, κυλινδρικά ρυμουλκούμενα

Εγκατάσταση:Άλλες συσκευές για την κατασκευή ή την κατασκευή οχημάτων με κινητήρα

Απόσταση ανίχνευσης:80,0 mm

Λογική εξόδου:NPN, κανονικά ανοιχτό (ΌΧΙ)

Δυναμική τάση τροφοδοσίας:10 ̊30V συνεχής

Συχνότητα απόκρισης:800 Hz

Καλωδίωση:3-σύρμα DC

Σχετικές παραλλαγές:

• PM18-08NB-S NPN, NC
• PM18-08P-S PNP, NO
• PM18-08PB-S PNP, NCΚατάσταση:Νέο

Σύνοψη

ΗFotek PM18-08Nείναι ένας ανιχνευτής επαγγέλματος M18 χωρίς ρεύμα, με απόσταση ανίχνευσης 8 mm, έξοδος NPN κανονικά ανοικτή,και συχνότητα εναλλαγής 800 Hz μέρος μιας σαφώς οργανωμένης οικογένειας τεσσάρων παραλλαγών που καλύπτει το NPN/PNP και το NO/NC σε ένα ενιαίο περίβλημα M18.

Το "N" στον αριθμό τμήματος προσδιορίζει την έξοδο NPN και η απουσία του "B" επιβεβαιώνει τη λογική που είναι κανονικά ανοιχτή. Προσθέστε "B" για το κανονικά κλειστό, ανταλλάξτε "N" για το "P" για το PNP και η μήτρα επιλογής είναι πλήρης.

Μια απόσταση ανίχνευσης 8 mm από ένα σώμα M18 που δεν είναι αδιάβροχο είναι μια πρακτική προδιαγραφή για ένα ευρύ φάσμα εφαρμογών μηχανημάτων εργαλείων και αυτοματισμού. Non-flush (unshielded) construction allows the sensor's oscillating electromagnetic field to project forward without lateral attenuation from internal shielding — achieving 8mm detection range from the M18 body diameter while a shielded M18 sensor of the same size would typically reach 5–7mm.

Το εμπόδιο είναι ο περιορισμός εγκατάστασης: η άκρη του αισθητήρα πρέπει να προεξέχει από το στήριγμα τοποθέτησής του, αντί να είναι αδιάβροχη με το γύρω μέταλλο,η οποία απαιτεί ζώνη χωρίς μέταλλα γύρω από το πρόσωπο αισθητήρα.

800 χερτς είναι μια αξιοσέβαστη συχνότητα για έναν γενικό αισθητήρα M18.

Στα 800Hz, ο αισθητήρας ολοκληρώνει 800 πλήρεις κύκλους ανίχνευσης ανά δευτερόλεπτο ∙ αρκετά γρήγορος για τις περισσότερες εφαρμογές επιβεβαίωσης θέσης, τερματισμού ταξιδιού κυλίνδρου και εν μέρει παρουσίας,και επαρκείς για μέτρια ταχύτητα μετρήσεως παλμών από περιστρεφόμενους δίσκους ή τα δόντια ταχυτήτων όπου οι συχνότητες διέλευσης στόχου παραμένουν πολύ κάτω των 400 γεγονότων ανά δευτερόλεπτο.

Η σειρά PM18 είναι το τυποποιημένο επαγωγικό προϊόν M18 της Fotek, που κατασκευάζεται στην Ταϊβάν και προορίζεται για αυτοματοποίηση με βάση το PLC σε μηχανήματα εργαλείων, εξοπλισμό συναρμολόγησης, συστήματα μεταφορέα και χειρισμό υλικών.

The full four-variant selection within the PM18-08 family means a single sensor body type covers the most common output requirements without maintaining separate inventory of physically different sensors.

Βασικές προδιαγραφές

Οικογένεια PM18 4 εξόδους, ένα σώμα

Η οικογένεια PM18-08 είναι ένα σκόπιμα ολοκληρωμένο σύνολο: NPN/NO, NPN/NC, PNP/NO και PNP/NC, όλα μοιράζονται την ίδια στερέωση M18, απόσταση ανίχνευσης 8 mm και εύρος τροφοδοσίας συνεχούς ρεύματος 10 30V.

Αυτό σημαίνει ότι μόλις ένας σχεδιαστής μηχανής επιλέξει το PM18-08 για ένα σημείο ανίχνευσης, η επιλογή λογικής εξόδου (NPN vs PNP,Το NO vs NC) μπορεί να τροποποιηθεί ανά πάσα στιγμή με την αντικατάσταση της κατάλληλης παραλλαγής επακόλουθου χωρίς αλλαγή της μηχανικής εγκατάστασης., τοποθέτηση στηρίγματα, ή καθοδήγηση καλωδίων.

Στα συστήματα PLC, η επιλογή της λογικής εξόδου καθορίζεται από τον τύπο της κάρτας εισόδου PLC. Οι αισθητήρες NPN (βυθίζοντας) συνδέονται με κάρτες εισόδου PLC με εισόδους NPN / βυθίζοντας

Οι αισθητήρες PNP (sourcing) συνδέονται με κάρτες PLC με εισροές PNP/sourcing standard στο ευρωπαϊκό σχεδιασμό μηχανών.Η διαθεσιμότητα όλων των τεσσάρων παραλλαγών σε ένα ενιαίο προϊόν αισθητήρα απλουστεύει τη στρατηγική αποθήκευσης.

Η επιλογή NO έναντι NC εξαρτάται από την απαίτηση λογικής ελέγχου: έξοδος NO για την τυπική ανίχνευση παρουσίας (η έξοδος ενεργοποιείται όταν ο στόχος βρίσκεται εντός εμβέλειας).

Η έξοδος NC για ασφαλή αλληλοκλειδώσεις (η έξοδος είναι κανονικά αγωγική και αποσυνδέεται όταν ανιχνεύεται ο στόχος ή όταν το κύκλωμα του αισθητήρα αποτυγχάνει, η οποιαδήποτε από τις δύο συνθήκες παράγει την ίδια κατάσταση εξόδου).

Χωρίς επιφάνεια ∙ 8 mm από το M18

Η ονομασία "μη-φουσκωτό" είναι η άμεση συνέπεια της σχεδιαστικής απόφασης για τη μεγιστοποίηση της απόστασης ανίχνευσης στο σώμα του M18.Πεδίο μεγαλύτερης εμβέλειας που εκτείνεται πλάγια και προς τα εμπρός.

Το πρωτόκολλο εγκατάστασης απαιτεί το πρόσωπο του αισθητήρα να προεξέχει πάνω από την επιφάνεια του στήριγματος τοποθέτησης, με μια ζώνη ελεύθερης από μέταλλο γύρω από την άκρη που καθορίζεται στα σχέδια εγκατάστασης PM18 της Fotek.

Η μεταλλική διάτρηση στη στήλη πρέπει να ταιριάζει με τη διάμετρο του σώματος του αισθητήρα χωρίς να περιβάλλει το πλέγμα της άκρης.

Σε πρακτικές εφαρμογές μηχανημάτων εργαλείων, οι αισθητήρες M18 που δεν έχουν πλύση είναι συνήθως τοποθετημένοι σε εκτεταμένα ράμματα, αδιέξοδα,ή σε ειδικά τεμάχια τοποθέτησης αισθητήρων που τοποθετούν την άκρη του αισθητήρα στη σωστή απόσταση από τη δομή της μηχανής.

The slightly more complex mounting hardware is a common trade-off accepted in exchange for the additional 2–3mm of sensing distance that non-flush construction provides over a comparable flush-mountable M18 model.

800Hz ∙ Αρκετά γρήγορο για τις περισσότερες εργασίες βιομηχανικής ανίχνευσης

Με 800 πλήρεις κύκλους ON/OFF ανά δευτερόλεπτο, το PM18-08N ανταποκρίνεται στις απαιτήσεις ανίχνευσης της συντριπτικής πλειοψηφίας των εφαρμογών μηχανημάτων εργαλείων και αυτοματισμού.Επιβεβαίωση του πνευματικού κυλίνδρου στο τέλος του ταξιδιού, ανίχνευση τοποθεσίας παλέτας σε δείκτες μεταφορέα, ανίχνευση παρουσίας εργαλείου σε κέντρα επεξεργασίας,και η επιβεβαίωση σε τμήματα σε κυψέλες συναρμολόγησης λειτουργούν όλα σε ρυθμούς πολύ κάτω από 100 γεγονότα το δευτερόλεπτο, αφήνοντας την ικανότητα 800Hz του αισθητήρα με ένα τεράστιο περιθώριο.

Για την καταμέτρηση παλμών από περιστρεφόμενα εξαρτήματα, δόντια ταχυτήτων, δίσκους κωδικοποιητών, λοβούς καμάρας, το όριο συχνότητας καθορίζει το μέγιστο RPM στο οποίο ο αισθητήρας μπορεί να μετρά αξιόπιστα.

Στα 800Hz με 24-δοντιές, το μέγιστο RPM είναι 800 × 60 ÷ 24 = 2.000 RPM.η συχνότητα 800 Hz του PM18-08N πρέπει να επαληθεύεται σε σχέση με την απαίτηση μέγιστης συχνότητας παλμού της εφαρμογής.

Γενικές ερωτήσεις

Ε1: Ποια είναι η διαφορά μεταξύ του PM18-08N-S και του PM18-08N (χωρίς το προφίλ -S);

Το προσάρτημα -S στη σειρά Fotek PM18 προσδιορίζει συνήθως μια συγκεκριμένη διαμόρφωση καλωδίου ή συνδέσμου σε πολλές σειρές αισθητήρων Fotek,Το S υποδηλώνει την τυποποιημένη έκδοση τύπου καλωδίου σε αντίθεση με μια παραλλαγή με τερματισμό συνδέσμουΚαι οι δύο εκδόσεις έχουν τις ίδιες προδιαγραφές ανίχνευσης (8mm, NPN, NO, 10 ∆30VDC, 800Hz).

Επιβεβαιώστε τον ακριβή τύπο σύνδεσης από την ετικέτα του προϊόντος ή από την τρέχουσα τεκμηρίωση PM18 της Fotek, καθώς οι συμβάσεις επακόλουθου μπορεί να διαφέρουν ανάλογα με τις σειρές παραγωγής.

Ε2: Η απόσταση ανίχνευσης είναι 8 mm ∙ πώς επηρεάζεται από την θερμοκρασία σε όλη την περιοχή λειτουργίας;

Η θερμοκρασία επηρεάζει τη συχνότητα του ταλαντωτή εντός του επαγωγικού κυκλώματος του αισθητήρα, το οποίο με τη σειρά του μετατοπίζει το σημείο εναλλαγής.

Για τους τυποποιημένους βιομηχανικούς επαγωγικούς αισθητήρες, η απόσταση ανίχνευσης ποικίλλει κατά περίπου ± 10% στο εύρος της θερμοκρασίας λειτουργίας.αντιπροσωπεύει μια διακύμανση περίπου ±0.8mm.

Το πρακτικό κενό εγκατάστασης θα πρέπει να ορίζεται εντός του 80% της ονομαστικής απόστασης (περίπου 6.4 mm) για τη διατήρηση της αξιόπιστης μετάβασης σε ολόκληρο το εύρος θερμοκρασίας από την ψυχρή εκκίνηση έως τη σταθερή θερμοκρασία λειτουργίας.

Ε3: Μπορεί το PM18-08N να ανιχνεύσει στοιχεία αλουμινίου ή ανοξείδωτου χάλυβα, όχι μόνο σιδηρούχα μέταλλα;

Οι συντελεστές διόρθωσης μη σιδηρούχων μετάλλων για τους τυποποιημένους επαγωγικούς αισθητήρες είναι περίπου: αλουμίνιο 0,3·0,4 × (2,4·3,2 mm αποτελεσματικά), ανοξείδωτο χάλυβα (αυστενίτης) 0.6·0.75× (4,8×6mm αποτελεσματικό), χαλκό 0,4×0,5× (3,2×4mm αποτελεσματικό).

Για μη σιδηροειδή στόχους σε εφαρμογές όπου απαιτείται απόσταση 8 mm, η σωστή διόρθωση εξαρτάται από το συγκεκριμένο κράμα και τη γεωμετρία του στόχου.θα πρέπει να εξεταστεί μια επαγωγική συσκευή αισθητήρα με μικρότερο σώμα (κορύτερη ονομαστική απόσταση αλλά υψηλότερος συντελεστής διόρθωσης ανά τύπο αισθητήρα) ή διαφορετική τεχνολογία αισθητήρα.

Ε4: Πώς συνδέεται η έξοδος NPN του PM18-08N με ένα τυποποιημένο PLC;

Τρισύρματη σύνδεση NPN: καφέ καλώδιο για παροχή θετικού (+ 24V DC), μπλε καλώδιο για παροχή κοινού (0V), μαύρο καλώδιο (εξόδου) για το ψηφιακό τερματικό εισόδου PLC NPN.

Όταν ο αισθητήρας ανιχνεύει έναν στόχο, το NPN τρανζίστορ διεξάγει και τραβά το τερματικό εισόδου προς 0V ∙ ο PLC καταγράφει μια λογική εισόδου 1.

Όταν δεν υπάρχει στόχος, η έξοδος είναι ανοιχτή (υψηλή αντίσταση) και ο PLC καταγράφει τη λογική 0.Βεβαιωθείτε ότι η ελάχιστη απαίτηση ρεύματος ενεργοποίησης της κάρτας εισόδου PLC (συνήθως 5 ̇ 15 mA) πληροίται με την τάση τροφοδοσίας και την αντίσταση του καλωδίου.

Ε5: Τι συμβαίνει αν η έξοδος του αισθητήρα έχει βραχυκύκλωμα στην παροχή;

Εάν το μαύρο καλώδιο εξόδου συντομευτεί κατά λάθος στην τροφοδοσία +24V (ή το μπλε κοινό σε ένα κύκλωμα PNP), το τρανζίστορ εξόδου διεξάγει το πλήρες ρεύμα συντόμευσης.Οι τυποποιημένοι επαγωγικοί αισθητήρες περιλαμβάνουν προστασία από βραχυκύκλωμα εξόδου που περιορίζει το ρεύμα μέσω του σταδίου εξόδου σε ασφαλή τιμή και αποτρέπει τη βλάβη του τρανζίστορα σε συνθήκες σύντομης βλάβης.

Για διαρκή βραχυκυκλώματα, η παροχή ενέργειας πρέπει να διακόπτεται άμεσα. Το κύκλωμα προστασίας αντιμετωπίζει προσωρινά σφάλματα, αλλά δεν είναι σχεδιασμένο για συνεχή λειτουργία σε συνθήκες βραχυκυκλώματος.
