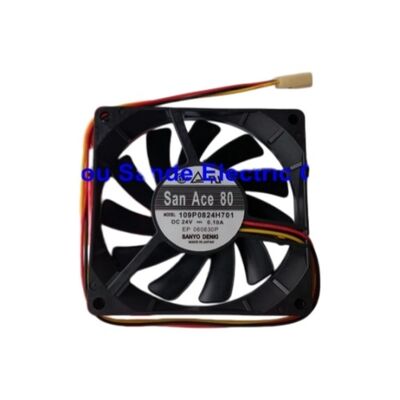

Sanyo Denki Fan 3-σύρμα DC24V 0.10A SanAce80 109P0824H701 σε απόθεμα 1O9PO824H7O1

109P0824H701∙ Sanyo Denki San Ace 80 Slim Fan 80×80×15mm / 24V / 32.1 CFM / 31 dB / Κύλινδρο / UL/CSA/TUV

Το San Ace 80 Slim έχει ήσυχη απόδοση σε βάθος 15mm.

Ο 109P0824H701 είναι ο 80mm λεπτός ανεμιστήρας της Sanyo Denki από τη σειρά San Ace 80 ∙ ένας 15mm βαθύς σωληνωτικός εξαεριστής που παρέχει 32,1 CFM σε ήσυχο 31 dB ((A) από τροφοδοσία 24V.Το βάθος των 15 mm είναι το καθοριστικό χαρακτηριστικό: όπου οι τυποποιημένοι ανεμιστήρες 80 mm έχουν βάθος 25 mm ή 38 mm, το 109P0824H701 χωράει σε ρηχά περιβλήματα, στενά σημεία εξαερισμού,και θέσεις με περιορισμένο χώρο των πάνελ όπου ένας ανεμιστήρας 80 mm κλίμακας βάθους δεν θα μπορούσε να καθαρίσει.

Η κατανάλωση ισχύος 2,4W και η παροχή ρεύματος 100mA καθιστούν αυτόν έναν από τους πιο αποδοτικούς βιομηχανικούς ανεμιστήρες 80mm ∙ σχετικό όπου πολλοί ανεμιστήρες μοιράζονται μια παροχή ισχύος 24V με περιορισμένο συνολικό προϋπολογισμό ρεύματος.

Βασικές προδιαγραφές

Αισθητήρας ταχύτητας 3 καλωδίων

Το τρίτο καλώδιο εκπέμπει ένα σήμα ταχομέτρου (αισθητήρα παλμού) ανάλογο με την ταχύτητα του ανεμιστήρα:

Παρακολούθηση ταχύτητας:Η έξοδος tach επιτρέπει στο σύστημα υποδοχής να παρακολουθεί τις πραγματικές στροφές του ανεμιστήρα ̇ επιβεβαιώνοντας ότι ο ανεμιστήρας λειτουργεί με τη σωστή ταχύτητα και ανιχνεύοντας τη σταδιακή μείωση της ταχύτητας από την φθορά του ρουλευτή πριν από την πλήρη βλάβη.

Προειδοποιητικό για βλάβη ανεμιστήρα:Συστήματα με παρακολούθηση λάθους ανεμιστήρα χρησιμοποιούν το σήμα tach για να ανιχνεύσει την αποτυχία ανεμιστήρα.η συχνότητα εξόδου παλμών είναι περίπου 103 Hz (αν υπάρχουν δύο παλμοί ανά στροφή).

Εφαρμογές

Εξοπλισμός διακομιστών και κέντρων δεδομένων:Η ψύξη των διακομιστών με λεπίδες, το σασί των διακομιστών 1U και 2U και ο εξοπλισμός δικτύου χρησιμοποιούν λεπτούς ανεμιστήρες 80 mm σε θέσεις ράφους με περιορισμένο ύψος.

Υποδομές τηλεπικοινωνιών:Ηλεκτρονικά συστήματα σταθμού βάσης, κεντρικός εξοπλισμός γραφείου και πλαίσιο δικτύωσης που απαιτεί λεπτούς ανεμιστήρες με μακρά διάρκεια ζωής και παρακολούθηση ταχύτητας.

Τεχνικές μονάδες ελέγχου:Ψύξη με τοποθέτηση σε πάνελ σε ελεγκτές αυτοματισμού, ηλεκτρονικά συστήματα κίνησης και περιβλήματα βιομηχανικών υπολογιστών με περιορισμένο βάθος κοιλότητας ανεμιστήρα.

Ηλεκτρονικά ιατρικού εξοπλισμού:Η παροχή ενέργειας και η ψύξη ηλεκτρονικών συσκευών σε συμπαγείς ιατρικές συσκευές όπου απαιτείται ησυχία λειτουργίας (31 dB) και πιστοποίηση UL.

Γενικές ερωτήσεις

Ερώτηση 1: Γιατί να επιλέξετε τον ανεμιστήρα 109P0824H701 βάθους 15 mm έναντι ενός ανεμιστήρα 80 mm βάθους 25 mm;

Ο κύριος λόγος είναι φυσικός: όταν το διαθέσιμο βάθος κοιλότητας του ανεμιστήρα είναι 1524mm, ένας ανεμιστήρας 25mm δεν χωράει.Το 109P0824H701 είναι επίσης πιο ήσυχο από πολλούς ανεμιστήρες 25mm με την ίδια τάση. Η βαθμολογία θορύβου 31 dB (A) αντικατοπτρίζει το βάρος της κάτω λεπίδας σε ένα λεπτό τροχόσπιτο. Ανταλλαγή: λιγότερη ροή αέρα από έναν ανεμιστήρα πλήρους βάθους σε παρόμοια τάση. Επιβεβαιώστε ότι το μειωμένο CFM πληροί τις θερμικές απαιτήσεις πριν καθορίσετε την λεπτή παραλλαγή.

Ε2: Σε τι βασίζεται η διάρκεια ζωής των 40.000 ωρών;

Η διάρκεια ζωής του Sanyo Denki είναι 40.000 ώρες σε θερμοκρασία λειτουργίας.η πραγματική διάρκεια ζωής μπορεί να είναι σημαντικά μικρότερη από 25°CΣτις εγκαταστάσεις όπου η θερμοκρασία περιβάλλοντος της κοιλότητας του ανεμιστήρα είναι υψηλή (30-50°C), η διάρκεια ζωής μειώνεται αναλογικά.Η προγραμματισμένη αντικατάσταση κατά την επόμενη προγραμματισμένη συντήρηση είναι προτιμότερη από τη λειτουργία μέχρι την βλάβη.

Ε3: Η ελάχιστη τάση λειτουργίας 14V επηρεάζει σημαντικά τις επιδόσεις;

Σε 14V (58% των 24V ονομαστικής ισχύος), ο ανεμιστήρας λειτουργεί με περίπου 1800 RPM, πολύ κάτω από τη ονομαστική ταχύτητα, με μειωμένη ροή αέρα.ο ανεμιστήρας ξεκινά και διατηρεί αξιόπιστα την περιστροφή σε 14VΤο ανώτατο όριο των 27,6 V (115% των 24 V) παρέχει ασφαλή λειτουργία σε συνθήκες παροδικής υπερφόρτωσης.

Ε4: Είναι το 109P0824H701 άμεση αντικατάσταση για άλλους ανεμιστήρες 80×80×15 mm στην ίδια τάση τάσης;

Η φυσική συμβατότητα απαιτεί να ταιριάζουν οι διαστάσεις 80×80×15 mm και η παροχή συνεχούς ρεύματος 24V.Η ηλεκτρική συμβατότητα απαιτεί ο 3-σύρματος σύνδεσμος του αντικαταστατικού ανεμιστήρα να ταιριάζει με τον σύνδεσμο ζευγαρώματος στον εξοπλισμό ̇ ορισμένοι ανεμιστήρες χρησιμοποιούν διαφορετικά περιβλήματα συνδέσμωνΕπιβεβαιώστε ότι η κατεύθυνση περιστροφής της λεπίδας ταιριάζει με την αρχική: η αντίστροφη κατεύθυνση της ροής αέρα μειώνει την αποτελεσματική ψύξη.Οι παραλλαγές της σειράς Sanyo Denki San Ace 80 καλύπτουν ένα εύρος ταχυτήτων και επιπέδων ροής αέρα μέσα στο ίδιο 80×80×15mm αποτύπωμα.
