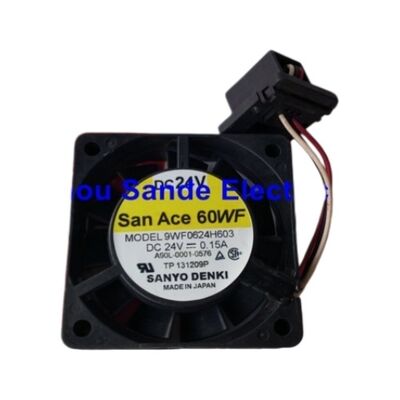

Sanyo SanAce60WF DC 24V 0.15A Φανατικός αδιάβροχος 9WF0624H603 9WFO624H6O3

FANUC 9WF0624H603∙ 24V DC Συστήματος ψύξης ανεμιστήρα ∙ 0.15A / 60×60×20mm / FANUC CNC και Drive Cabinets

Θερμική διαχείριση για τον εξοπλισμό ελέγχου FANUC

Το 9WF0624H603 είναι ένας ανεμιστήρας ψύξης χωρίς βούρτσα 24V DC στο 60×60×20mm standard form factor χρησιμοποιείται σε όλες τις μονάδες ελέγχου CNC της FANUC, τις μονάδες ενισχυτή servo,Συγκροτήματα και πάνελ χειριστή για τη διατήρηση των θερμοκρασιών λειτουργίας εντός των ονομαστικών ορίωνΣε ισχύ 0,15A που αντλείται από τροφοδοσία 24V (3,6W), παρέχει ροή αέρα πάνω από ηλεκτρονικά που παράγουν θερμότητα χωρίς σημαντική κατανάλωση ενέργειας.

Οι ανεμιστήρες ψύξης είναι αντικείμενα φθοράς στα συστήματα ελέγχου FANUC. Bearing wear in the fan motor is one of the most common preventable maintenance events in CNC cabinet service — a fan that is slowing down or running intermittently allows temperature to rise gradually, προκαλώντας υποβάθμιση των επιδόσεων ή συναγερμούς κίνησης πριν από την πλήρη θερμική διακοπή λειτουργίας.Πολλές μονάδες FANUC CNC και ενισχυτών εμφανίζουν κωδικούς συναγερμού ψύξης ανεμιστήρα όταν η ταχύτητα του ανεμιστήρα πέφτει κάτω από ένα κατώτατο όριοΟι άλλοι ανιχνεύουν την βλάβη του ανεμιστήρα μόνο μέσω της θερμικής υπερφόρτωσης.

Η αντικατάσταση του 9WF0624H603 με το πρώτο σημάδι αυξημένου θορύβου, μειωμένης ροής αέρα ή κώδικα συναγερμού ανεμιστήρα είναι σημαντικά λιγότερο ενοχλητική από την αντιμετώπιση μιας αποτυχίας κίνησης που προκαλείται από θερμότητα.

Βασικές προδιαγραφές

Σημειώσεις εγκατάστασης και αντικατάστασης

Ο 9WF0624H603 συνδέεται με την τροφοδοσία 24V της μονάδας υποδοχής μέσω του συνδέσμου καλωδίου του.Η τροφοδοσία 24V πρέπει να προέρχεται από τη σωστή πηγή στο σύστημα ελέγχου..

Ο ανεμιστήρας τοποθετείται στον ίδιο προσανατολισμό με τον αρχικό ρεύμα ρεύματος αέρα (επιρροή ή εξαγωγή) για αποτελεσματική ψύξη.Οι περισσότεροι ανεμιστήρες πάνελ και κινητήρα FANUC αντλούν αέρα από τα μέρη που παράγουν θερμότητα από την πλευρά εισόδουΗ αντίστροφη κατεύθυνση του ανεμιστήρα μειώνει σημαντικά την αποτελεσματική ψύξη.

Μετά την τοποθέτηση, ενεργοποιήστε το σύστημα και επιβεβαιώστε ότι ο νέος ανεμιστήρας περιστρέφεται αμέσως κατά την εκκίνηση.Ένας ανεμιστήρας που διστάζει κατά την εκκίνηση έχει ένα λάθη ρουλεμάν από την αρχή αντικαταστήστε ξανά πριν από την εκτέλεση του συστήματος.

Γενικές ερωτήσεις

Ε1: Πόσο συχνά πρέπει να αντικαθίσταται ο ανεμιστήρας ψύξης FANUC;

Η FANUC συνήθως συνιστά την αντικατάσταση των ανεμιστήρων ψύξης κάθε 2 ̇ 3 έτη σε φυσιολογικά περιβάλλοντα συνεχούς παραγωγής ή με τα πρώτα σημάδια θορύβου ρουλευτή, μειωμένης ταχύτητας ή κώδικα συναγερμού ανεμιστήρα.Σε περιβάλλοντα υψηλής θερμοκρασίας περιβάλλοντος ή σε γραμμές παραγωγής με πολλαπλές βάρδιες, είναι σκόπιμο να γίνει νωρίτερη επιθεώρηση και αντικατάσταση.

ΕΡΩΤΗΣΗ 2: Το CNC δείχνει συναγερμό ανεμιστήρα ψύξης.

Δεν είναι απαραίτητο FANUC τα κυκλώματα συναγερμού του ανεμιστήρα ανιχνεύουν όταν η ταχύτητα του ανεμιστήρα πέφτει κάτω από ένα κατώτατο όριο, το οποίο μπορεί να συμβεί πριν ο ανεμιστήρας σταματήσει πλήρως.Ένας ανεμιστήρας που λειτουργεί με τη μισή ταχύτητα εξακολουθεί να αντλεί ρεύμα αλλά μπορεί να μην παρέχει επαρκή ροή αέραΑντικαταστήστε τον ανεμιστήρα όταν εμφανιστεί ο συναγερμός αντί να περιμένετε πλήρη βλάβη.

Ε3: Είναι ο 9WF0624H603 ειδικός για την FANUC ή μπορεί να αντικατασταθεί από ένα τυποποιημένο ανεμιστήρα 60mm 24V DC;

Ο ανεμιστήρας 9WF0624H603 είναι ένας ανεμιστήρας που καθορίζεται από την FANUC με καθορισμένη σύνδεση και προσανατολισμό.Ένας τυποποιημένος ανεμιστήρας χωρίς βούρτσα 60mm 24V DC ισοδύναμης ροής αέρα μπορεί να χρησιμοποιηθεί σε ορισμένες εφαρμογές εάν ο συνδετήρας και η κατεύθυνση ροής αέρα ταιριάζουνΩστόσο, ένας γνήσιος ανεμιστήρας FANUC εξασφαλίζει τη σωστή τοποθέτηση του συνδέσμου και πληροί τις αρχικές προδιαγραφές σχεδιασμού.

Ε4: Ο ανεμιστήρας λειτουργεί αλλά η μονάδα κίνησης εξακολουθεί να εμφανίζει θερμικό συναγερμό.

Επιβεβαιώστε ότι ο ανεμιστήρας παρέχει επαρκή ροή αέρα ∙ ένας ανεμιστήρας που περιστρέφεται αργά λόγω μερικής βλάβης του ρουλεμπορίου ή μιας παρεμποδισμένης εισόδου/εξόδου μπορεί να μην μετακινεί αρκετό αέρα παρά το γεγονός ότι φαίνεται να τρέχει.Ελέγξτε ότι η είσοδος του ανεμιστήρα δεν είναι μπλοκαρισμένη από συντρίμμια ή καλώδια. Ελέγξτε αν η συνολική κυκλοφορία αέρα του κιβωτίου κίνησης είναι επαρκής και αν η θερμοκρασία του περιβάλλοντος βρίσκεται εντός του οριζόμενου εύρους του κιβωτίου.

Ε5: Από πού προέρχεται το 9WF0624H603;

Μέσα από τα εγκεκριμένα κανάλια εξυπηρέτησης της FANUC και την αγορά ανταλλακτικών της FANUC ̇ προμηθευτές υπηρεσιών CNC και ειδικούς συντήρησης κινητήρων.Επιβεβαιώστε την ονομασία μοντέλου 9WF0624H603 από την ετικέτα του εγκατεστημένου ανεμιστήραΟι ανεμιστήρες με παρόμοιες διαστάσεις αλλά διαφορετικές τάσεις ή τύπους συνδέσμων δεν είναι συμβατοί.
