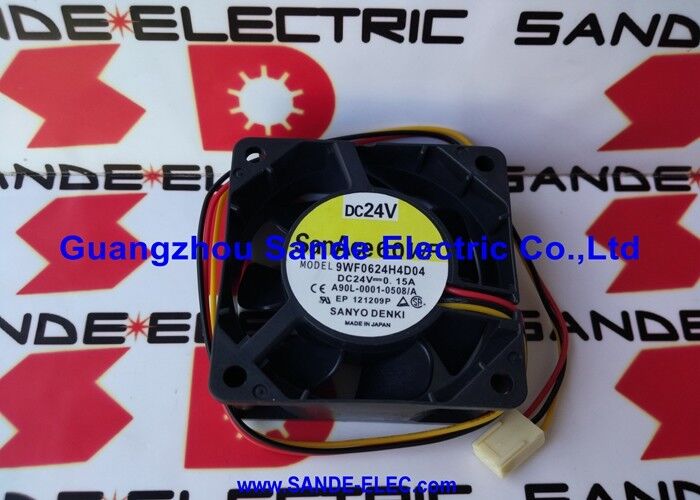

A90L-0001-0508/A Sanyo Fan DC 24V 0,15A 9WF0624H4D04 9WFO624H4DO4

Sanyo Denki 9WF0624H4D04∙ SanAce 60WF Τυβώδης εξαεριστικός ανεμιστήρας 24V DC / 0.15A / 3.6W / 60×25mm / 3-Wire / Διακοπή

Το SanAce 60WF ∙ 25mm βαθύ πλαίσιο για μεγαλύτερη ροή αέρα

Ο 9WF0624H4D04 είναι ένας σωληνωτικός ανεμιστήρας της σειράς Sanyo Denki SanAce 60WF.και ντουλάπια κίνησης η 9WF0624H4D04 είναι ένα συστατικό της Sanyo Denki που εμφανίζεται στις αναφορές FANUC στη τεκμηρίωση εξυπηρέτησης μηχανών.

Το βάθος του σώματος 25mm διακρίνει αυτόν τον ανεμιστήρα από το λεπτότερο μορφότυπο 20mm SanAce.αύξηση του όγκου της ροής αέρα για θέσεις ψύξης με υψηλότερο θερμικό φορτίοΜε 3,6W (24V × 0,15A), παρέχει αυτή την ροή αέρα με μέτρια κατανάλωση ενέργειας.

Η διαμόρφωση 3 καλωδίων μεταφέρει σήμα ταχομέτρου εκτός από τους αγωγούς τροφοδοσίας.Η έξοδος του ταχομέτρου είναι ένα παλμικό σήμα ανάλογο με την ταχύτητα του ανεμιστήρα. Το σύστημα CNC ή η ηλεκτρονική κίνηση του οικοδεσπότη το διαβάζει για να παρακολουθεί την περιστροφή του ανεμιστήρα σε πραγματικό χρόνο.Εάν η ταχύτητα πέσει κάτω από το προγραμματισμένο όριο, το σύστημα ενεργοποιεί συναγερμό προτού αναπτυχθεί θερμική υπερφόρτωση.Ένας ανεμιστήρας 2 καλωδίων τοποθετημένος σε θέση 3 καλωδίων αφαιρεί εντελώς την παρακολούθηση της ταχύτητας και μπορεί να προκαλέσει άμεσα λάθη ανίχνευσης.

Βασικές προδιαγραφές

Εναλλακτικές σημειώσεις

Το 9WF0624H4D04 έχει διακοπεί από την Sanyo Denki.Επιβεβαιώστε τον τύπο του συνδέσμου και την ανάθεση πιν ταιριάζει με την κεφαλίδα του ανεμιστήρα της μονάδας υποδοχής πριν από την παραγγελία- οι ρουλευτές των ανεμιστήρων φθαρούν με τις ώρες λειτουργίας, αντικαθίστανται με το πρώτο σημάδι θορύβου του ρουλευτών, αντί να περιμένουν πλήρη βλάβη.

Γενικές ερωτήσεις

Ερώτηση 1: Είναι το 9WF0624H4D04 προϊόν της FANUC ή προϊόν της Sanyo Denki;

Κατασκευάζεται από την Sanyo Denki ένα ιαπωνικό κατασκευαστή ανεμιστήρων και κινητήρων εφοδιασμού υπό την σειρά προϊόντων SanAce 60WF.για τον λόγο αυτό ο αριθμός αυτού του μοντέλου εμφανίζεται στην τεκμηρίωση εξυπηρέτησης μηχανών FANUC και αναφέρεται συνήθως παράλληλα με ανταλλακτικά FANUCΟ κατασκευαστής στην ετικέτα του ανεμιστήρα είναι ο Sanyo Denki.

Ε2: Ποια είναι η διαφορά μεταξύ μιας έκδοσης 2 καλωδίων και 3 καλωδίων αυτού του ανεμιστήρα;

Το 2-σύρμα μεταφέρει μόνο θετική και αρνητική τροφοδοσία. Το 3-σύρμα προσθέτει μια έξοδο ταχομέτρου, ένα παλμικό σήμα που χρησιμοποιεί το ηλεκτρονικό σύστημα υποδοχής για την παρακολούθηση της πραγματικής ταχύτητας του ανεμιστήρα.μια αντικατάσταση 2 καλωδίων απενεργοποιεί την παρακολούθηση της ταχύτητας και μπορεί αμέσως να προκαλέσει σφάλμα- Επιβεβαιώστε τον αριθμό των καλωδίων του εγκατεστημένου ανεμιστήρα από τη σύνδεσή του πριν παραγγείλετε αντικατάσταση.

Ε3: Μπορεί ένας τυπικός ανεμιστήρας 60×25mm 24V DC να αντικαταστήσει τον 9WF0624H4D04;

Μόνον εάν παρέχει έξοδο ταχομέτρου 3 καλωδίων, ταιριάζει με την κατεύθυνση της ροής αέρα, χρησιμοποιεί συμβατή σύνδεση και παρέχει επαρκή CFM για τη θέση ψύξης.Ένας ανεμιστήρας χωρίς την έξοδο ταχομέτρου δεν μπορεί να αντικατασταθεί σε θέση 3 καλωδίων χωρίς να χάσει την παρακολούθηση της ταχύτητας.

Ε4: Το CNC δείχνει συναγερμό ανεμιστήρα αλλά ο ανεμιστήρας φαίνεται να περιστρέφεται.

Ένας ανεμιστήρας που λειτουργεί σημαντικά κάτω από τη ονομαστική ταχύτητα από φθαρμένα ρυμουλκούμενα ή χαμηλή τάση τροφοδοσίας παράγει ένα σήμα ταχομέτρου σε μειωμένη συχνότητα.Το σύστημα ελέγχου ερμηνεύει το μειωμένο ρυθμό παλμού ως μια κατάσταση υπο-velocity και σηκώνει τον συναγερμό, ακόμη και αν ο ανεμιστήρας φαίνεται να περιστρέφεται- Μετρήστε την τάση τροφοδοσίας στον συνδετήρα του ανεμιστήρα και συγκρίνετε τη συχνότητα παλμών του ταχομέτρου με τις προδιαγραφές.

Ε5: Από πού προέρχεται το 9WF0624H4D04 μετά τη διακοπή της παραγωγής;

Μέσα από την βιομηχανική CNC ανεμιστήρα μεταπώλησης - Sanyo Denki ανεμιστήρες διανομείς, προμηθευτές υπηρεσιών CNC, και πλεονάζοντες εμπόρους.24V) από την ίδια την ετικέτα του ανεμιστήρα πριν από την παραγγελίαΟι ανεμιστήρες με παρόμοιες διαστάσεις αλλά διαφορετικό αριθμό καλωδίων ή τάσεις δεν είναι συμβατές υποκατάστατες.
