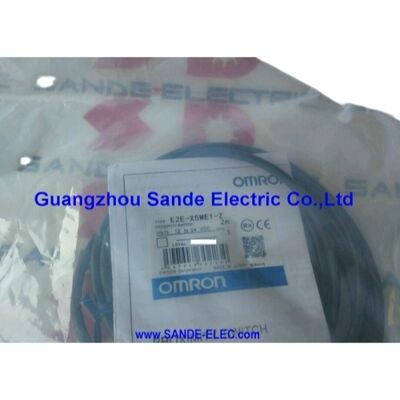

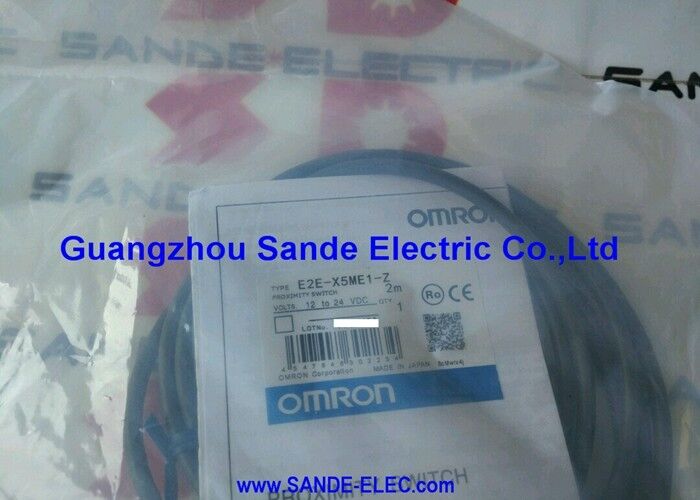

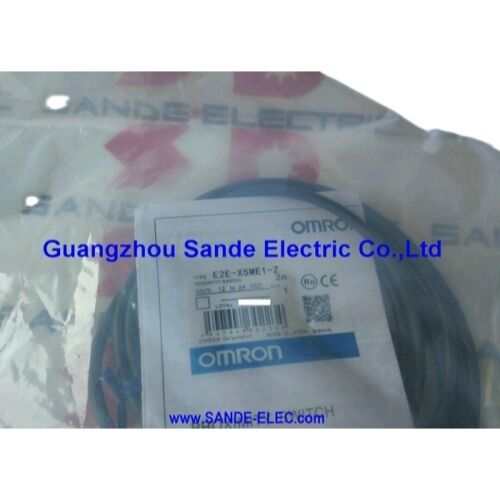

Ο αισθητήρας διακόπτη εγγύτητας Omron E2E-X5ME1-Z E2EX5ME1Z

Omron E2E-X5ME1-Z | Επαγωγικός αισθητήρας εγγύτητας — M12, 5mm, NPN NO, 12–24VDC, Μη θωρακισμένος, IP67, Καλώδιο 2m

Επισκόπηση

Ο Omron E2E-X5ME1-Z είναι ένας τυπικός επαγωγικός αισθητήρας εγγύτητας NPN 3 καλωδίων από τη σειρά E2E της Omron, με προδιαγραφές για απόσταση ανίχνευσης 5mm σε κυλινδρικό περίβλημα M12 με προ-καλωδιωμένο καλώδιο ανθεκτικό στο λάδι μήκους 2 μέτρων.

Η μη θωρακισμένη κατασκευή επεκτείνει το ηλεκτρομαγνητικό πεδίο ανίχνευσης πέρα από την όψη του σώματος M12, δίνοντας την εμβέλεια ανίχνευσης 5mm από έναν αισθητήρα διαμέτρου 12mm — κατάλληλο για ανίχνευση σε κοντινές αποστάσεις σε στενούς χώρους μηχανών όπου ένα σώμα M18 ή M30 δεν θα χωρούσε φυσικά.

Η κατάληξη Z επιβεβαιώνει ότι πρόκειται για την παραλλαγή με έξοδο καλωδίου με περίβλημα από PVC ανθεκτικό στο λάδι — το βιομηχανικό πρότυπο εγκατάστασης πεδίου για περιβάλλοντα εργαλειομηχανών όπου η έκθεση σε ψυκτικό υγρό και λάδι κοπής είναι συνηθισμένη.

Η έξοδος NPN (sinking) είναι το πρότυπο για τον ιαπωνικό και ανατολικοασιατικό σχεδιασμό μηχανών και για κάρτες εισόδου PLC που συνδέονται για να δέχονται ρεύμα από εξόδους αισθητήρων NPN.

Η Omron κατασκεύασε τη σειρά E2E με την προϋπόθεση ότι οι αισθητήρες εγγύτητας πρέπει να είναι αρκετά αξιόπιστοι ώστε να εξαφανίζονται ουσιαστικά μέσα στη μηχανή — να είναι παρόντες καθ' όλη τη διάρκεια ζωής παραγωγής χωρίς να απαιτούν προσοχή.

Τα κυκλώματα προστασίας (καταστολέας υπέρτασης, προστασία βραχυκυκλώματος, προστασία αντίστροφης πολικότητας) και η σφράγιση IP67 υλοποιούν αυτήν την προϋπόθεση εξαλείφοντας τις αστοχίες που συχνότερα θέτουν εκτός λειτουργίας τους βασικούς αισθητήρες: παροδικές υπέρτασεις τάσης από επαγωγική μεταγωγή, σύντομα βραχυκυκλώματα εξόδου κατά την εγκατάσταση, αντίστροφα καλώδια τροφοδοσίας και εισχώρηση ψυκτικού υγρού.

Βασικές Προδιαγραφές

Μη θωρακισμένο M12 — 5mm από συμπαγές σώμα

Η μορφή M12 καθιστά τον E2E-X5ME1-Z φυσικά έναν από τους μικρότερους κυλινδρικούς επαγωγικούς αισθητήρες σε τυπική παραγωγή.

Η διάμετρος του σώματος 12mm, σε συνδυασμό με τη μη θωρακισμένη γεωμετρία πεδίου που προβάλλει την ενέργεια ανίχνευσης πέρα από την όψη, επιτυγχάνει ανίχνευση 5mm σε έναν αισθητήρα που βιδώνει σε έναν χώρο μικρότερο από την κεφαλή μιας τυπικής βίδας.

Αυτή η συμπαγής κατασκευή εξυπηρετεί άμεσα εφαρμογές σε στενούς χώρους μηχανών: σημεία ανίχνευσης εξαρτημάτων μεταξύ σιαγόνων σύσφιξης, επαλήθευση παρουσίας εντός συναρμολογήσεων εργαλείων, επιβεβαίωση εξαρτημάτων σε παλέτες με στενά διατεταγμένες θύρες και ανίχνευση ακμής σε οδηγούς όπου μεγαλύτερα σώματα αισθητήρων θα έρχονταν σε φυσική επαφή με τον στόχο.

Κάθε χιλιοστό διαμέτρου σώματος που εξοικονομείται σε στενούς χώρους είναι ένας βαθμός ελευθερίας που ανακτάται στον μηχανικό σχεδιασμό.

Η μη θωρακισμένη κατασκευή σημαίνει, όπως και με κάθε μη χωνευτό αισθητήρα, ότι ο περιβάλλων μεταλλικός όγκος πρέπει να διατηρείται στην καθορισμένη ελάχιστη απόσταση από την όψη ανίχνευσης και τα πλευρικά τοιχώματα του σώματος. Οι οδηγίες τοποθέτησης της σειράς E2E καθορίζουν τις απαιτούμενες αποστάσεις — ο σεβασμός αυτών των αποστάσεων είναι το πιο συνηθισμένο βήμα εγκατάστασης που αποτρέπει τη μειωμένη εμβέλεια ανίχνευσης σε κατά τα άλλα σωστές εγκαταστάσεις.

−40°C έως +85°C — Εύρος που καλύπτει πραγματικές βιομηχανικές συνθήκες

Το εύρος θερμοκρασίας λειτουργίας του E2E-X5ME1-Z από −40°C έως +85°C είναι ευρύτερο από πολλούς αισθητήρες εγγύτητας αυτής της κατηγορίας. Στο ψυχρό άκρο, οι −40°C καλύπτουν εξωτερικές εγκαταστάσεις, μη θερμαινόμενες αποθήκες, ψυκτικούς θαλάμους επεξεργασίας τροφίμων και οποιαδήποτε θέση σε μια μηχανή σε μη θερμαινόμενο κτίριο κατά την εκκίνηση του χειμώνα.

Στο θερμό άκρο, οι +85°C φιλοξενούν αισθητήρες κοντά σε εξοπλισμό παραγωγής που παράγει θερμότητα, σε ντουλάπια με περιορισμένη ροή αέρα ή κοντά σε περιβλήματα φούρνων και στεγνωτηρίων.

Μια σημείωση σχετικά με τη θερμοκρασία: η απόσταση ανίχνευσης ποικίλλει ελαφρώς με τη θερμοκρασία (±10% της ονομαστικής 5mm σε −25°C έως +70°C· ±15% σε ολόκληρο το εύρος −40°C έως +85°C).

Η απόσταση ρύθμισης — όπου ρυθμίζεται το πραγματικό σημείο ενεργοποίησης κατά την εγκατάσταση — θα πρέπει να ορίζεται εντός του καθορισμένου εύρους 0–4mm, το οποίο παρέχει επαρκές περιθώριο έναντι της χειρότερης περίπτωσης διακύμανσης απόστασης που προκαλείται από τη θερμοκρασία.

Συχνές Ερωτήσεις

Ε1: Ποια είναι η διαφορά μεταξύ του E2E-X5ME1-Z και του E2E-X5ME1-M1;

Και οι δύο είναι αισθητήρες εγγύτητας M12 NPN NO με απόσταση ανίχνευσης 5mm και πανομοιότυπες ηλεκτρικές προδιαγραφές. Η κατάληξη Z προσδιορίζει το μοντέλο με προ-καλωδιωμένο καλώδιο 2 μέτρων με τυπική ευθεία έξοδο καλωδίου.

Η κατάληξη M1 προσδιορίζει το μοντέλο με σύνδεσμο M12 — έναν ξεχωριστό σύνδεσμο βύσματος στο σώμα του αισθητήρα που συνδέεται με ένα καλώδιο M12 εγκατεστημένο στο πεδίο. Επιλέξτε την έκδοση Z (καλώδιο) για μόνιμες εγκαταστάσεις όπου η δρομολόγηση του καλωδίου είναι σταθερή και εύκολη· επιλέξτε την έκδοση M1 (σύνδεσμος) για εφαρμογές όπου ο αισθητήρας μπορεί να χρειαστεί περιοδική αντικατάσταση χωρίς να διαταραχθεί η καλωδίωση πεδίου.

Ε2: Ο τύπος εξόδου είναι NPN — πώς επηρεάζει αυτό την καλωδίωση PLC;

Η έξοδος NPN (sinking) σημαίνει ότι ο αισθητήρας δέχεται ρεύμα μέσω του συνδεδεμένου φορτίου προς την κοινή γείωση όταν η έξοδος είναι ενεργή. Σωστή καλωδίωση: η είσοδος του PLC συνδέεται μεταξύ του καλωδίου εξόδου του αισθητήρα (συνήθως μαύρο στον τυπικό κωδικό χρωμάτων 3 καλωδίων) και της θετικής τροφοδοσίας, με το κοινό καλώδιο στην αρνητική τροφοδοσία.

Η κάρτα εισόδου του PLC πρέπει να είναι συμβατή με NPN — σχεδιασμένη να δέχεται σήματα sinking. Οι κάρτες εισόδου μόνο PNP απαιτούν μια παραλλαγή αισθητήρα εξόδου PNP (E2E-X5ME2-Z ή ισοδύναμο)· η σύνδεση ενός αισθητήρα NPN σε μια είσοδο μόνο PNP δεν παράγει καμία απόκριση εξόδου.

Ε3: Προστασία από βραχυκύκλωμα — σημαίνει αυτό ότι δεν χρειάζομαι ασφάλεια εξόδου;

Η προστασία από βραχυκύκλωμα στον E2E σημαίνει ότι ο αισθητήρας επιβιώνει από ένα σύντομο άμεσο βραχυκύκλωμα του καλωδίου εξόδου προς την κοινή γείωση ή την τροφοδοσία κατά την εγκατάσταση χωρίς να υποστεί μόνιμη ζημιά. Δεν αντικαθιστά την κατάλληλη προστασία υπερέντασης στον συνολικό σχεδιασμό του κυκλώματος.

Για εγκαταστάσεις που οδηγούν πολλαπλά φορτία ή όπου ο βρόχος τροφοδοσίας περιλαμβάνει άλλους αισθητήρες που μοιράζονται το ίδιο κύκλωμα, η εξωτερική ασφάλιση ή ο περιορισμός ρεύματος που είναι κατάλληλος για τον σχεδιασμό του κυκλώματος εξακολουθεί να είναι καλή πρακτική.

Ε4: Η απόσταση ανίχνευσης είναι 5mm — ποιο είναι το πραγματικό κενό ανίχνευσης που πρέπει να ρυθμίσω;

Η απόσταση ρύθμισης είναι 0–4mm. Αυτό είναι το εύρος εντός του οποίου ο αισθητήρας ενεργοποιείται αξιόπιστα — 80% της ονομαστικής απόστασης ανίχνευσης 5mm. Η ρύθμιση του πραγματικού κενού στα 2–3mm (60% της ονομαστικής) παρέχει περιθώριο έναντι των επιπτώσεων της θερμοκρασίας, της διακύμανσης της επιφάνειας του στόχου και της ελαφράς δόνησης ή μηχανικής φθοράς με την πάροδο του χρόνου.

Ένας αισθητήρας ρυθμισμένος ακριβώς στα 4mm (το όριο του εύρους ρύθμισης) λειτουργεί κοντά στο όριο σταθερότητας και μπορεί να παρουσιάσει διακοπτόμενη μεταγωγή υπό δυσμενείς συνθήκες.

Ε5: Τι μέταλλα ανιχνεύει ο E2E-X5ME1-Z και επηρεάζει ο τύπος υλικού την απόσταση ανίχνευσης;

Ο αισθητήρας ανιχνεύει όλα τα ηλεκτρικά αγώγιμα μέταλλα. Για τυπικό σίδηρο/μαλακό χάλυβα (το υλικό στόχος με προδιαγραφές), η απόσταση ανίχνευσης είναι 5mm. Για ανοξείδωτο χάλυβα, η αποτελεσματική απόσταση είναι συνήθως 3–4mm. Το αλουμίνιο και ο ορείχαλκος παράγουν περίπου 2mm αποτελεσματική απόσταση.

Ο χαλκός είναι ο λιγότερο ευαίσθητος, συνήθως 1.5mm ή λιγότερο. Να μετράτε πάντα το πραγματικό σημείο μεταγωγής με το συγκεκριμένο υλικό στόχο υπό τις συνθήκες εγκατάστασης, όταν ο στόχος δεν είναι τυπικός σίδηρος.
