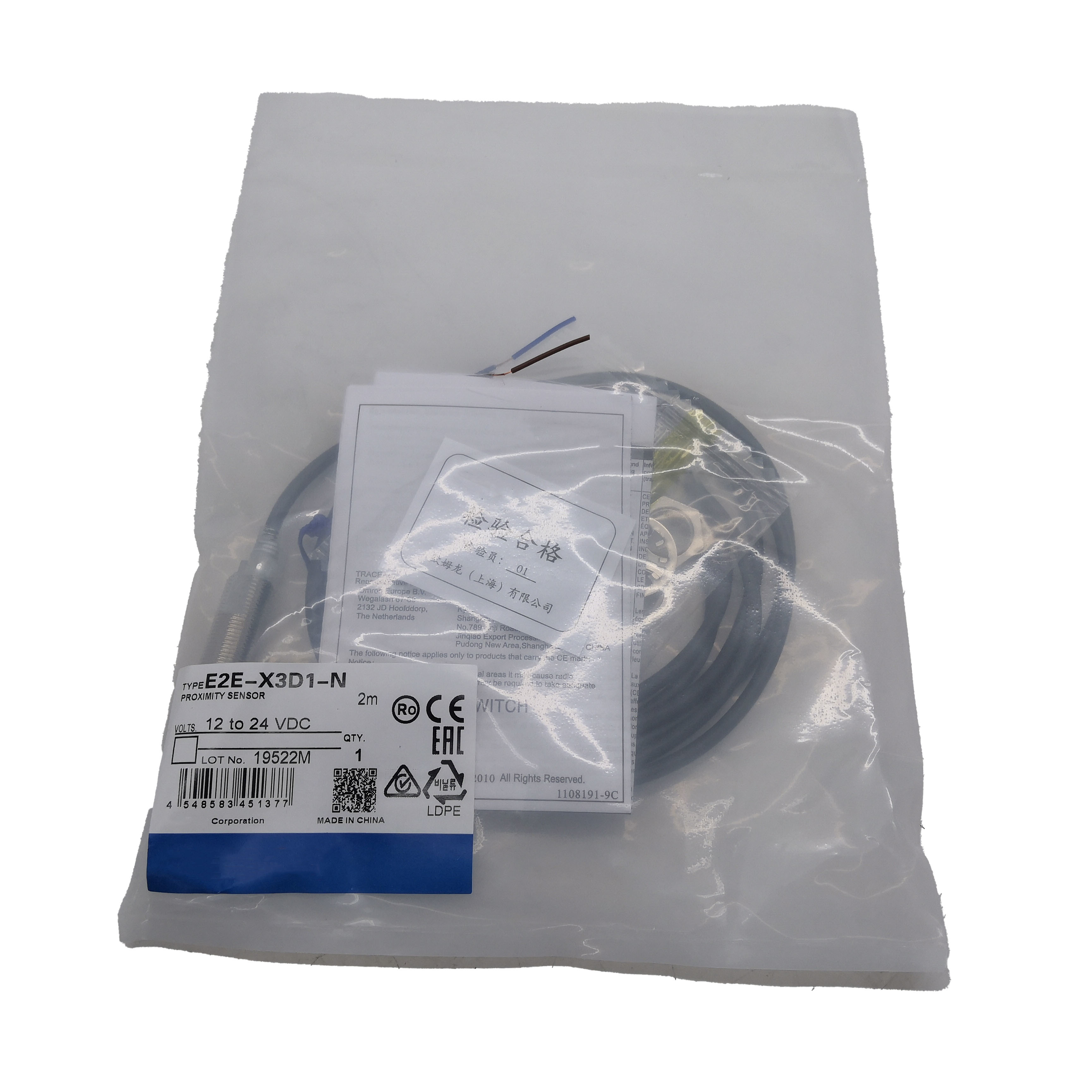

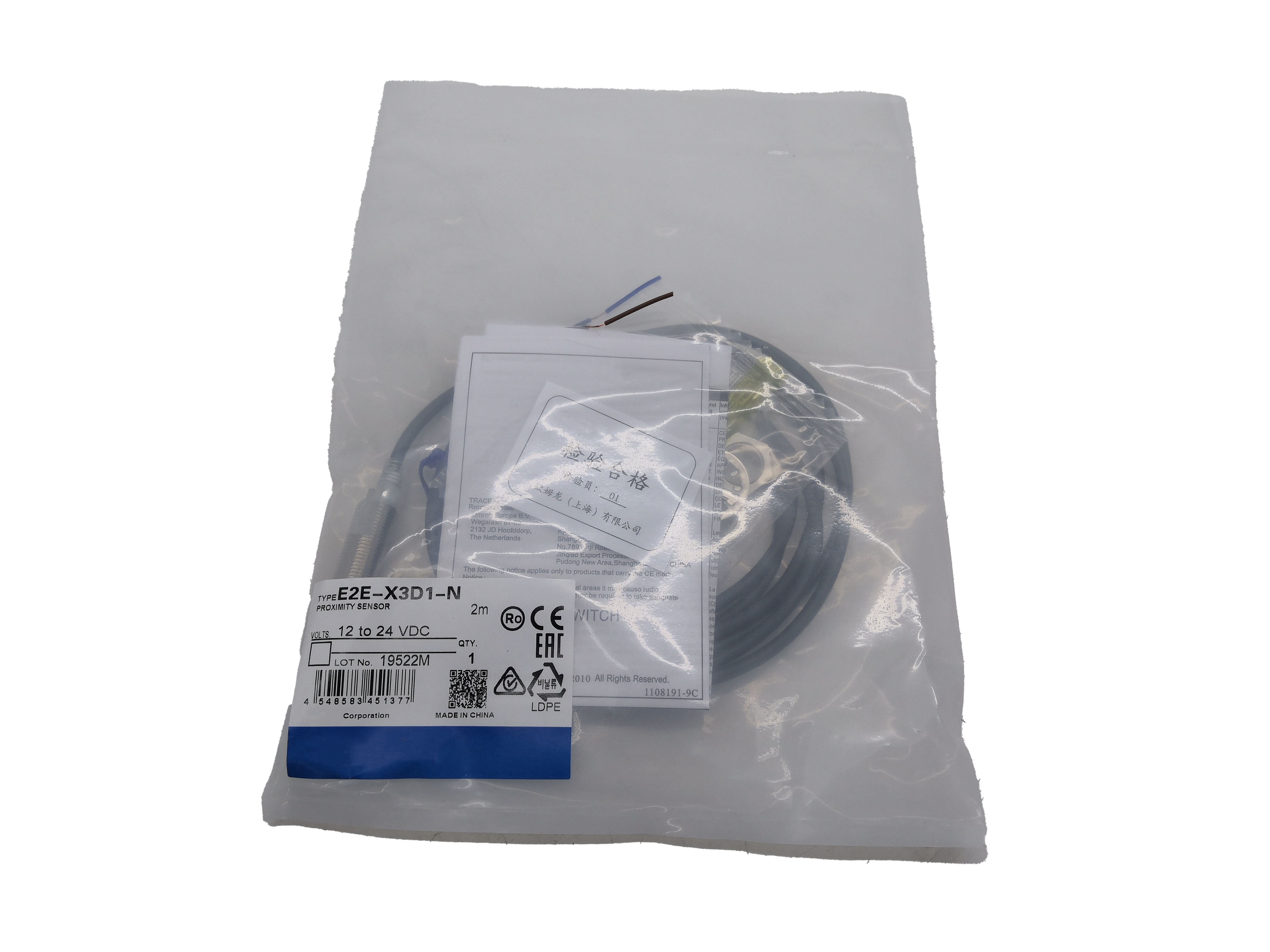

Αισθητήρας επαγωγικής εγγύτητας Omron E2E-X3D1-N
Μάρκα: Omron
Σειρά: E2E
Αριθμός εξαρτήματος: E2E-X3D1-N / E2EX3D1N
Κατάσταση: Νέο | Δωρεάν αποστολή
Αξιόπιστη απόδοση για βιομηχανικό αυτοματισμό
Ο αισθητήρας επαγωγικής εγγύτητας Omron E2E-X3D1-N αντιπροσωπεύει δεκαετίες αποδεδειγμένης αξιοπιστίας σε βιομηχανικά περιβάλλοντα. Αυτός ο αισθητήρας DC 2 καλωδίων, κανονικά ανοιχτός, θωρακισμένος κυλινδρικός M12 καλύπτει την πλειονότητα των εργασιών ανίχνευσης μετάλλων σε εφαρμογές εργαλειομηχανών, αυτοκινητοβιομηχανίας, ημιαγωγών, επεξεργασίας τροφίμων και γενικής συναρμολόγησης παγκοσμίως.
Τεχνικές προδιαγραφές
| Παράμετρος |
Τιμή |
| Στυλ σώματος |
Κυλινδρικό M12, με σπείρωμα |
| Μέθοδος ανίχνευσης |
Επαγωγική (χωρίς επαφή, ρεύματα Eddy) |
| Ονομαστική απόσταση ανίχνευσης |
3 mm |
| Εύρος ρύθμισης |
0 έως 4,8 mm |
| Στόχος |
Τυπικό: μαλακός χάλυβας (Fe 360), 12×12×1mm |
| Θωράκιση |
Θωρακισμένο (ενσωματώσιμο / επίπεδη τοποθέτηση) |
| Διαμόρφωση εξόδου |
DC 2 καλωδίων, τύπος πολικότητας |
| Λειτουργία εξόδου |
NO – Κανονικά ανοιχτό |
| Τάση τροφοδοσίας |
10 έως 30V DC (ονομαστική 12-24V DC) |
| Κατανάλωση ρεύματος |
13 mA μέγ. |
| Ρεύμα φορτίου |
3 έως 100 mA |
| Ρεύμα διαρροής |
0,8 mA μέγ. |
| Υπολειπόμενη τάση |
3V μέγ. (σε φορτίο 100 mA) |
| Συχνότητα μεταγωγής |
1.000 Hz μέγ. |
| Θερμοκρασία λειτουργίας |
−25°C έως +70°C |
| Προστασία εισόδου |
IP67 (IEC 60529), ανθεκτικό σε λάδι |
| Περίβλημα |
Ορείχαλκος επιχρωμιωμένος |
| Πιστοποιήσεις |
CE (EN60947-1, EN60947-5-2), NEMA 1/4/6/12/13 |
Πλεονεκτήματα σχεδιασμού με θωράκιση
Η θωρακισμένη κατασκευή του E2E-X3D1-N εστιάζει το ηλεκτρομαγνητικό πεδίο προς τα εμπρός μέσω της επιφάνειας ανίχνευσης, επιτρέποντας την επίπεδη τοποθέτηση σε μεταλλικά περιβάλλοντα χωρίς παρεμβολές από γύρω δομές. Αυτό εξαλείφει τις απαιτήσεις απόστασης και απλοποιεί τον σχεδιασμό του εξαρτήματος.
Απλότητα DC 2 καλωδίων
Ο σχεδιασμός 2 καλωδίων λειτουργεί ως διακόπτης στερεάς κατάστασης σε σειρά με το φορτίο, παρέχοντας άμεση συμβατότητα με κυκλώματα που αρχικά σχεδιάστηκαν για μηχανικούς διακόπτες. Αυτό απλοποιεί την καλωδίωση και τη συντήρηση, διατηρώντας παράλληλα αξιόπιστη απόδοση.
Βιομηχανική ανθεκτικότητα
Με προστασία IP67, ανθεκτική σε λάδι κατασκευή και στιβαρό περίβλημα, αυτός ο αισθητήρας αντέχει σε απαιτητικά βιομηχανικά περιβάλλοντα, συμπεριλαμβανομένης της ομίχλης ψυκτικού, του ψεκασμού κοπτικού λαδιού και των περιοδικών συνθηκών πλύσης.
Διπλοί ενδείκτες LED
Πράσινος ενδείκτης ρύθμισης για ακριβή τοποθέτηση κατά την εγκατάσταση και κόκκινος ενδείκτης λειτουργίας για παρακολούθηση κατάστασης εξόδου σε πραγματικό χρόνο. Και οι δύο ενδείκτες LED παραμένουν ορατοί μετά την εγκατάσταση για εύκολη διάγνωση.
Διαθέσιμες παραλλαγές
| Αριθμός εξαρτήματος |
Καλώδιο/Σύνδεση |
Μήκος |
| E2E-X3D1-N 2M |
Προ-καλωδιωμένο, PVC ανθεκτικό σε λάδι |
2 μέτρα |
| E2E-X3D1-N 5M |
Προ-καλωδιωμένο, PVC ανθεκτικό σε λάδι |
5 μέτρα |
| E2E-X3D1-N 10M |
Προ-καλωδιωμένο, PVC ανθεκτικό σε λάδι |
10 μέτρα |
| E2E-X3D1-M1G 2M |
Σύνδεσμος γρήγορης αποσύνδεσης M12 |
– |
| E2E-X3D1-U 2M |
Προ-καλωδιωμένο, καλώδιο PUR ανθεκτικό σε λάδι |
2 μέτρα (εύκαμπτο/ανθεκτικό στην τριβή) |
Συχνές ερωτήσεις
Ποια είναι η μέγιστη απόσταση μεταξύ δύο αισθητήρων E2E-X3D1-N κατά την τοποθέτηση πολλαπλών μονάδων;
Οι αισθητήρες που τοποθετούνται δίπλα-δίπλα απαιτούν τουλάχιστον 30mm απόσταση μεταξύ των κεντρικών γραμμών. Οι αισθητήρες που τοποθετούνται αντικριστά απαιτούν τουλάχιστον 20mm απόσταση από πρόσωπο σε πρόσωπο για να αποφευχθεί αμοιβαία παρεμβολή.
Τι συμβαίνει εάν το φορτίο υπερβεί τη μέγιστη ονομαστική τιμή των 100 mA;
Φορτία που υπερβαίνουν τα 100 mA μπορούν να προκαλέσουν ζημιά στο κύκλωμα εξόδου. Για εφαρμογές υψηλότερου ρεύματος, χρησιμοποιήστε τον αισθητήρα για να αλλάξετε ένα πηνίο ρελέ αντί για το φορτίο απευθείας.
Μπορεί ο E2E-X3D1-N να χρησιμοποιηθεί με τροφοδοτικό 12V DC;
Ναι, ο αισθητήρας λειτουργεί από 10 έως 30V DC, καλύπτοντας τόσο τις ονομαστικές τροφοδοσίες 12V όσο και 24V. Σημειώστε ότι η υπολειπόμενη τάση αντιπροσωπεύει υψηλότερο ποσοστό της συνολικής τάσης στα συστήματα 12V.
Πώς μπορώ να επιβεβαιώσω τη σωστή τοποθέτηση του αισθητήρα κατά την εγκατάσταση;
Χρησιμοποιήστε τον πράσινο ενδείκτη ρύθμισης LED. Τοποθετήστε τον αισθητήρα στο μέσο μεταξύ των σημείων όπου ο ενδείκτης LED μεταβαίνει από αναμμένος σε σβηστός, και στη συνέχεια ασφαλίστε το παξιμάδι ασφάλισης.
Είναι αυτός ο αισθητήρας συμβατός με μονάδες εισόδου PLC στερεάς κατάστασης;
Ναι, ο αισθητήρας είναι συμβατός με τυπικές διακριτές μονάδες εισόδου στερεάς κατάστασης από μεγάλους κατασκευαστές PLC, συμπεριλαμβανομένων των Siemens, Allen-Bradley, Mitsubishi και Omron.
