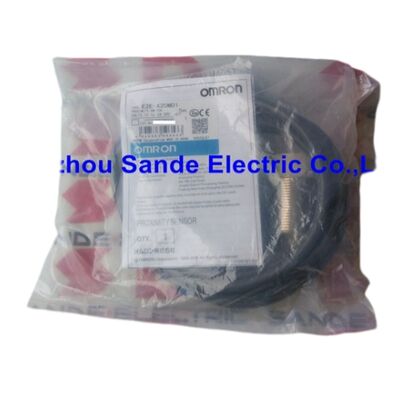

Omron E2E-X20MD1 | Επαγωγικός αισθητήρας εγγύτητας — M30 χωρίς θωράκιση, 20mm Κανονικά Ανοιχτό (NO), DC 2 καλωδίων, 10–30VDC, 100Hz, Διπλό LED, IP67, Καλώδιο ανθεκτικό σε λάδι

Επισκόπηση

Ο Omron E2E-X20MD1 είναι το τυπικό μοντέλο με τη μεγαλύτερη εμβέλεια στη σειρά M30 χωρίς θωράκιση της σειράς E2E, προσφέροντας απόσταση επαγωγικής ανίχνευσης 20mm από σώμα M30 με έξοδο DC 2 καλωδίων κανονικά ανοιχτό (NO).

Τα είκοσι χιλιοστά δεν είναι αυθαίρετος αριθμός — αντιπροσωπεύουν το πρακτικό μέγιστο για έναν επαγωγικό αισθητήρα χωρίς θωράκιση στην τυπική μορφή M30, επιτυγχάνεται με τη μεγιστοποίηση του όγκου του ταλαντευόμενου πεδίου χωρίς τον περιορισμό της εσωτερικής θωράκισης.

Η λογική πίσω από την επιλογή ενός αισθητήρα 20mm αντί για μια συσκευή M18 ή M12 μικρότερης εμβέλειας συνήθως προκύπτει από μία από τις τρεις πραγματικότητες εγκατάστασης: ο στόχος δεν μπορεί να τοποθετηθεί αξιόπιστα σε μικρότερο κενό λόγω συσσώρευσης ανοχών μηχανής. η επιφάνεια του στόχου είναι ακανόνιστη (χυστά, τραχιά σφυρήλατα, σφραγισμένες ακμές) και μπορεί να διαφέρει στην παρουσιαζόμενη απόστασή της· ή ο αισθητήρας πρέπει να τοποθετηθεί σε σταθερή απόσταση από κινούμενο στόχο που ταλαντεύεται ή κινείται κατά τη διάρκεια του κύκλου της μηχανής. Και στις τρεις περιπτώσεις, η απόσταση ρύθμισης 16mm του E2E-X20MD1 παρέχει μια αρκετά ευρεία σταθερή ζώνη ανίχνευσης για να φιλοξενήσει την παραλλαγή χωρίς αστοχίες ανίχνευσης.

Ως αισθητήρας M30 χωρίς θωράκιση, η εγκατάσταση απαιτεί το οικείο πρωτόκολλο μη-επιφανειακής τοποθέτησης: η όψη του αισθητήρα πρέπει να προεξέχει από την οπή τοποθέτησής του, με τη γύρω μεταλλική δομή να βρίσκεται πίσω από την ενεργή ζώνη ανίχνευσης αντί να είναι στο ίδιο επίπεδο με αυτήν.

Αυτή είναι η ανταλλαγή που καθιστά εφικτά τα 20mm από ένα περίβλημα M30 — το ανεμπόδιστο πεδίο επεκτείνεται προς όλες τις κατευθύνσεις, το οποίο απαιτεί μια ζώνη χωρίς μέταλλο γύρω από την άκρη του αισθητήρα, αλλά προσφέρει την εμβέλεια που οι επιφανειακά τοποθετημένοι θωρακισμένοι αισθητήρες του ίδιου μεγέθους σώματος δεν μπορούν να ανταγωνιστούν.

Βασικές Προδιαγραφές

Ανίχνευση 20mm — Το Ταβάνι του M30 Χωρίς Θωράκιση

Η εξέλιξη από την κατασκευή με θωράκιση σε χωρίς θωράκιση στη γραμμή M30 E2E της Omron είναι συνεπής: το θωρακισμένο M30 επιτυγχάνει 10mm απόσταση ανίχνευσης (E2E-X10D1)· η παραλλαγή χωρίς θωράκιση τη διπλασιάζει σε 20mm (E2E-X20MD1).

Το εκτεταμένο εύρος του πεδίου χωρίς θωράκιση είναι αποτέλεσμα της δυνατότητας του πηνίου ταλαντωτή να ακτινοβολεί το πεδίο του προς όλες τις κατευθύνσεις αντί να το περιορίζει σε έναν μπροστινό κώνο — η συνολική διαθέσιμη ενέργεια πεδίου φτάνει στον στόχο σε μεγαλύτερες αποστάσεις, αλλά το πεδίο επεκτείνεται επίσης πλευρικά, απαιτώντας την εγκατάσταση να απομονώνει τον αισθητήρα από πλευρικά μέταλλα.

Για την τυπική πλάκα δοκιμής σιδήρου 54 × 54 × 1mm, η απόσταση 20mm μετράται αξονικά — η πλάκα πλησιάζει ευθεία προς την όψη του αισθητήρα. Στην πράξη, οι περισσότεροι στόχοι μηχανών πλησιάζουν από σταθερή γωνία και παρουσιάζουν μια συνεπή περιοχή στον αισθητήρα.

Όπου ο στόχος είναι σημαντικά μικρότερος από 54 × 54mm, η αποτελεσματική απόσταση ανίχνευσης μειώνεται αναλογικά.

Στόχοι μεγαλύτεροι από την τυπική πλάκα δεν επεκτείνουν την απόσταση ανίχνευσης σημαντικά πέρα από τα ονομαστικά 20mm, καθώς η γεωμετρία του πεδίου περιορίζει τη μέγιστη ανιχνεύσιμη εμβέλεια ανεξάρτητα από την περιοχή του στόχου.

Απόκριση 100Hz — Κατάλληλη για Ανίχνευση Μεγάλου Τύπου

Η συχνότητα μεταγωγής 100Hz του E2E-X20MD1 είναι χαμηλότερη από τα μικρότερα μοντέλα E2E και σχετίζεται άμεσα με το μεγαλύτερο κύκλωμα ταλαντωτή του αισθητήρα.

Στο μέγεθος σώματος M30 με πεδίο ανίχνευσης 20mm, ο ταλαντωτής λειτουργεί σε χαμηλότερες συχνότητες για να υποστηρίξει τη μεγαλύτερη γεωμετρία του πηνίου — η ταλάντωση υψηλότερης συχνότητας σε ένα μεγάλο πηνίο παράγει χαρακτηριστικά πεδίου που μειώνουν την εμβέλεια ανίχνευσης αντί να τη βελτιώνουν.

Τα εκατό Hz παρέχουν 100 κύκλους ανίχνευσης ανά δευτερόλεπτο — επαρκή για σχεδόν όλες τις εφαρμογές παρουσίας/απουσίας όπου ο στόχος είναι ένα μεγάλο εξάρτημα μηχανής που κινείται με μέτριες βιομηχανικές ταχύτητες.

Οι μόνες εφαρμογές όπου τα 100Hz μπορεί να μην επαρκούν είναι η υψηλής ταχύτητας καταμέτρηση μεγάλων στόχων που περνούν γρήγορα από ένα σταθερό σημείο αισθητήρα, όπως φιάλες σε γραμμές πλήρωσης υψηλής ταχύτητας ή αντικείμενα σε μεταφορείς υψηλής ταχύτητας με αποστάσεις που απαιτούν ανίχνευση με ρυθμούς άνω των 50 ανά δευτερόλεπτο.

Για τέτοιες εφαρμογές, αξιολογήστε εάν το όριο των 100Hz είναι συμβατό με τον απαιτούμενο ρυθμό ανίχνευσης πριν επιλέξετε τον αισθητήρα.

Μεγάλη Τυπική Περιοχή Στόχου και Διορθώσεις για Μη Σιδηρούχα Υλικά

Η τυπική δοκιμαστική στόχος 54 × 54mm έχει μέγεθος για να διασφαλίσει ότι το χαρακτηρισμένο πεδίο ανίχνευσης φωτίζεται πλήρως κατά τη διάρκεια της δοκιμής — συνέπεια της ευρείας γεωμετρίας πεδίου του πηνίου M30 χωρίς θωράκιση.

Για πραγματικούς στόχους μικρότερους από 54mm τετράγωνο, ο εμπειρικός κανόνας είναι ότι η αποτελεσματική εμβέλεια κλιμακώνεται περίπου με την τετραγωνική ρίζα της αναλογίας της περιοχής του στόχου. Ένας στόχος 27 × 27mm (το ένα τέταρτο της τυπικής περιοχής) παράγει περίπου το μισό της ονομαστικής εμβέλειας — περίπου 10mm για έναν σιδερένιο στόχο.

Για μη σιδηρούχους στόχους: αλουμίνιο περίπου 0.3–0.4× της εμβέλειας σιδήρου (6–8mm), ορείχαλκος περίπου 0.4–0.5× (8–10mm), ανοξείδωτος χάλυβας 0.6–0.75× (12–15mm).

Αυτές είναι προσεγγίσεις για επίπεδες πλάκες στόχους τυπικών διαστάσεων δοκιμής· οι πραγματικές τιμές εξαρτώνται από το κράμα, το πάχος του στόχου και τη γεωμετρία προσέγγισης. Πάντα να επαληθεύετε την απόσταση μεταγωγής εμπειρικά με τον συγκεκριμένο στόχο στην προοριζόμενη εγκατάσταση πριν δεσμευτείτε στον μηχανικό σχεδιασμό.

Συχνές Ερωτήσεις

Ε1: Ποια είναι η απαιτούμενη ζώνη χωρίς μέταλλο γύρω από την άκρη του αισθητήρα E2E-X20MD1;

Η Omron καθορίζει τη ζώνη χωρίς μέταλλο για αισθητήρες M30 χωρίς θωράκιση στον οδηγό εγκατάστασης E2E. Ο αισθητήρας πρέπει να προεξέχει από την οπή τοποθέτησής του, με την μεταλλική όψη τοποθέτησης να είναι τοποθετημένη πίσω από την όψη ανίχνευσης τουλάχιστον κατά μία διάμετρο σώματος (30mm) σε κάθε πλευρά.

Η οπή μέσω της πλάκας τοποθέτησης δεν πρέπει να υπερβαίνει τη διάμετρο του περιβλήματος και δεν πρέπει να υπάρχει μεταλλικό υλικό εντός της καθορισμένης ζώνης της άκρης ανίχνευσης.

Η παραβίαση αυτής της ζώνης μειώνει την απόσταση ανίχνευσης και μπορεί να προκαλέσει στον αισθητήρα να ανιχνεύσει την περιβάλλουσα μεταλλική κατασκευή αντί για τον προοριζόμενο στόχο.

Ε2: Στα 100Hz, πόσο γρήγορα μπορεί να κινηθεί ένας στόχος μέσα στο πεδίο ανίχνευσης και να ανιχνευθεί αξιόπιστα;

Στα 100Hz, ένας κύκλος ανίχνευσης διαρκεί 10ms. Για αξιόπιστη ανίχνευση, ο στόχος πρέπει να εισέλθει και να παραμείνει στο πεδίο ανίχνευσης για τουλάχιστον έναν πλήρη κύκλο — 10ms. Με ταχύτητα στόχου 1 m/s, ένας στόχος καταλαμβάνει οποιαδήποτε δεδομένη ζώνη 10mm για 10ms, καλύπτοντας ακριβώς το ελάχιστο.

Σε υψηλότερες ταχύτητες ή με μικρότερους στόχους, ο χρόνος διέλευσης μέσω του ενεργού πεδίου μπορεί να είναι μικρότερος από έναν κύκλο, οδηγώντας σε χαμένες ανιχνεύσεις.

Υπολογίστε τον χρόνο διέλευσης = μήκος στόχου στην κατεύθυνση κίνησης ÷ ταχύτητα προσέγγισης, και επιβεβαιώστε ότι υπερβαίνει τα 10ms με περιθώριο ασφαλείας.

Ε3: Μπορεί ο E2E-X20MD1 να χρησιμοποιηθεί ως ανιχνευτής μηδενικής ταχύτητας ή στάσης;

Ναι. Ο αισθητήρας ανιχνεύει την παρουσία ή απουσία ενός μεγάλου σιδηρούχου στόχου στατικά — δεν απαιτεί κίνηση στόχου για να λειτουργήσει.

Για ανίχνευση μηδενικής ταχύτητας, ο αισθητήρας τοποθετείται για να ανιχνεύσει έναν στόχο τοποθετημένο στον περιστρεφόμενο άξονα ή στο κινούμενο εξάρτημα.

Όταν η κίνηση σταματήσει, ο στόχος είτε παραμένει στο πεδίο ανίχνευσης (αν σταματήσει στη ζώνη ανίχνευσης) είτε το εξέρχεται. Η λογική ελέγχου καθορίζει ποια κατάσταση αντιπροσωπεύει "στάση" ανάλογα με τη γεωμετρία εγκατάστασης.

Ε4: Είναι ο E2E-X20MD1 διαθέσιμος με σύνδεση τύπου κονέκτορα αντί για προ-καλωδιωμένο καλώδιο;

Ναι. Ο E2E-X20MD1-M1G είναι η έκδοση με κονέκτορα M12 IEC του ίδιου αισθητήρα, παρέχοντας μια διεπαφή αποσυνδεόμενη στο πεδίο για εγκαταστάσεις όπου η αντικατάσταση του αισθητήρα χωρίς διακοπή καλωδίου είναι προτιμότερη. Ο E2E-X20MD1-M1 είναι η έκδοση με κονέκτορα M12 με την τυπική (μη-IEC) διάταξη ακίδων.

Όλες οι παραλλαγές φέρουν πανομοιότυπες προδιαγραφές ανίχνευσης· η μέθοδος σύνδεσης είναι η μόνη διαφορά.

Ε5: Πώς πρέπει να τοποθετηθεί ο E2E-X20MD1 εάν ο στόχος προσεγγίζει υπό γωνία αντί για ευθεία;

Η αξονική προσέγγιση (ο στόχος κινείται απευθείας προς και μακριά από την όψη ανίχνευσης) παράγει την ονομαστική απόσταση 20mm.

Η εκτός άξονα προσέγγιση — ο στόχος κινείται παράλληλα με την όψη του αισθητήρα, ή σε καμπύλη διαδρομή — οδηγεί σε μικρότερη αποτελεσματική απόσταση μεταγωγής επειδή ο στόχος εισέρχεται και εξέρχεται από την ισχυρότερη ζώνη του πεδίου υπό γωνία.

Για εφαρμογές τύπου μεταφορέα όπου ένας στόχος περνά μπροστά από έναν πλευρικά τοποθετημένο αισθητήρα, η απόσταση μεταγωγής εξαρτάται από τη γωνία προσέγγισης και τις διαστάσεις του στόχου.

Η εμπειρική δοκιμή με τον πραγματικό στόχο και το προφίλ κίνησης είναι ο πιο αξιόπιστος τρόπος για να προσδιοριστεί η αποτελεσματική θέση μεταγωγής σε μη-αξονικές εγκαταστάσεις.
