Ο διακόπτης αισθητήρα εγγύτητας Omron E2EQ-X7D1-M1GJ E2EQX7D1M1GJ

Το Omron E2EQ-X7D1-M1GJ, ένα ανθεκτικό στα σπατάλη, επαγωγικό αισθητήρα εγγύτητας, με φθοριούχο επικάλυψη, 7mm NO, DC 2-Wire, 500Hz, IP67, M12.

Σύνοψη

ΗΤο Omron E2EQ-X7D1-M1GJ.είναι ένας ανθεκτικός σε ψεκασμούς επαγωγικός αισθητήρας εγγύτητας Αυτή η επικάλυψη είναι ο λόγος που υπάρχει αυτός ο αισθητήρας..

Σε ρομποτικές και χειροκίνητες εφαρμογές συγκόλλησης με τόξο, καυτές σταγόνες μετάλλου που ρίχνονται από την πισίνα συγκόλλησης προσγειώνονται σε όλα μέσα σε αρκετά μέτρα του τόξου: εγκαταστάσεις, εργαλεία, καλωδίωση και αισθητήρες.Σε ένα συμβατικό αισθητήρα με γυμνό χαλκό ή ανοξείδωτο χάλυβα πρόσωποΑυτές οι σταγόνες δροσίζουν και στερεώνονται, ενώνονται στην επιφάνεια.

Μόλις το στρώμα συσσωρευμένων ψεκασμάτων είναι αρκετά παχύ,διαταράσσει το ηλεκτρομαγνητικό πεδίο του αισθητήρα και προκαλεί αποτυχία ανίχνευσης ή η διαδικασία αφαίρεσης ψεκασμάτων γρατζουνίζει την επιφάνεια αισθητήρα και αλλάζει το κενόΣε μια επιφάνεια επικαλυμμένη με φθοριορεζίνη, οι στερεωμένες σταγόνες δεν βρίσκουν πρόσφυση.

Το μη κολλητικό χαρακτηριστικό του επιχρίσματος επιτρέπει το σπέρμα να σφραγίζεται ή να απομακρύνεται καθαρά, η υποκείμενη επιφάνεια να παραμένει αλώβητη και η απόδοση ανίχνευσης να παραμένει αμετάβλητη.

Ο αισθητήρας φέρει όλες τις προδιαγραφές E2E για το M18 7mm shielded configuration: DC 2-wire NO output, 10-30V operating range, 500Hz switching frequency, dual LED indicators,και IP67 oil-proof σφράγιση.

Το 0.3m pigtail με το M12 IEC connector είναι το μορφότυπο σύνδεσης που επιτρέπει τον αισθητήρα να αντικατασταθεί χωρίς να εισέλθει το καλώδιο του μηχανήματος.Τρίψτε το αντικαταστάτη μέσα στην τρύπα τοποθέτησης.Επανασύνδεση, τελειώσαμε.

Σε κύτταρα συγκόλλησης, όπου οι αισθητήρες καταναλώνονται από συσσώρευση ψεκασμάτων σε ένα πρόγραμμα και η ταχύτητα αντικατάστασης επηρεάζει τον χρόνο λειτουργίας των κυττάρων, αυτή η διάταξη συνδέσμων είναι ένα πρακτικό χαρακτηριστικό συντήρησης.

Βασικές προδιαγραφές

Το φθοριούχο επίχρισμα Το πρόβλημα των σπατάλων λύθηκε στο υλικό

Το έγχυμα με τόξο δημιουργεί ψεκασμό όταν το λιωμένο μέταλλο εκτοξεύεται από την λίμνη συγκόλλησης, ως συνέπεια της αστάθειας του τόξου, της λανθασμένης ταχύτητας τροφοδοσίας συρμάτων ή της χημικής σύνθεσης του βασικού μέταλλου.Ακόμα και σε βελτιστοποιημένες διαδικασίες συγκόλλησηςΗ παραγωγή σπινθήρων είναι αναπόφευκτη.

Το ερώτημα για τους σχεδιαστές μηχανών δεν είναι αν το σπέρμα θα προσγειωθεί στον αισθητήρα, αλλά τι θα συμβεί όταν το κάνει.

Τα πολυμερή φθοριούχου υλικού (χημικά παρόμοια με το PTFE) έχουν τόσο χαμηλή ενέργεια επιφάνειας, που οι σταγονίδια του λιωμένου μετάλλου δεν μπορούν να βρέξουν την επιφάνεια.και να καθίσει στο επικάλυμμα χωρίς να σχηματίσει ένα μεταλλουργικό ή μηχανικό δεσμόΤο αποτέλεσμα είναι ψεκασμός που απομακρύνεται αντί να συσσωρεύεται.

Η σειρά E2EQ της Omron εφαρμόζει αυτό το επικάλυμμα στο πρόσωπο αισθητήρα και τη μύτη του σώματος του αισθητήρα - τις περιοχές που αντιμετωπίζουν την ζώνη συγκόλλησης και λαμβάνουν το υψηλότερο ρεύμα σταγονιδίων κατά τη διάρκεια κύκλων συγκόλλησης.

Οι τυπικοί αισθητήρες εγγύτητας σε περιβάλλοντα συγκόλλησης συνήθως απαιτούν καθημερινή ή μετατόπιση-με-μετατόπιση αφαίρεση ψεκασμάτων για να διατηρήσουν αξιόπιστη ανίχνευση.μειώνοντας τόσο το βάρος συντήρησης όσο και τον κίνδυνο να αισθανθείτε ζημιά στο πρόσωπο κατά τη διάρκεια του καθαρισμού.

Δεν κάνει τον αισθητήρα άνοσο σε βαριά αειφόρο συσσώρευση ψεκασμάτων σε εξαιρετικά έντονες διαδικασίες.Το κανονικό καθαρισμό με φως είναι ακόμα καλή πρακτική, αλλά η προσπάθεια είναι δραματικά μειωμένη σε σύγκριση με τις μη επικαλυμμένες εναλλακτικές..

M12 Pigtail Connection ∙ Fast Replacement in Welding Cells (Αντικατάσταση σε κυψέλες συγκόλλησης)

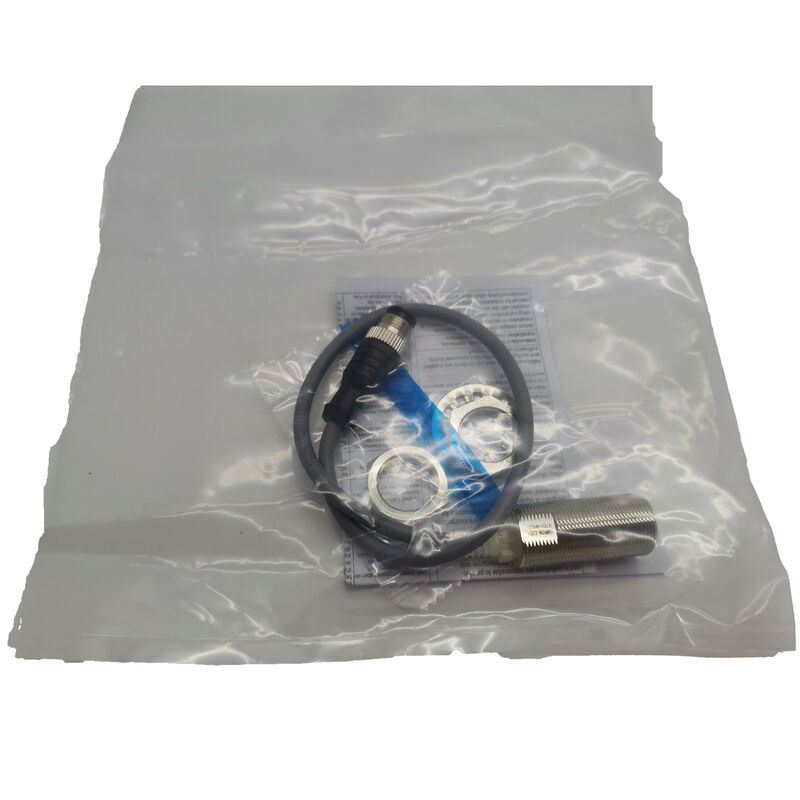

Το 0.3m pigtail cable βγαίνει από το σώμα του αισθητήρα και τελειώνει σε ένα M12 IEC-arranged field connector.ένα ζευγαρωμένο καλώδιο M12 τρέχει από τον πίνακα ελέγχου ή το κιβώτιο διασύνδεσης και συνδέεται σε αυτόν τον συνδετήρα..

Η εγκατάσταση του αισθητήρα συνίσταται στο να περνά το αισθητήρα μέσα στην τρύπα τοποθέτησής του, κλειδώνοντας με το M12 νάτ,και ζευγαρώνοντας τον συνδετήρα M12 ∙ μια λειτουργία δύο λεπτών που μπορεί να γίνει από τεχνικό συντήρησης χωρίς ηλεκτρικά εργαλεία ή πρόσβαση σε πάνελ.

Όταν ο αισθητήρας τελικά απαιτεί αντικατάσταση, η διαδικασία αντιστρέφεται μέσα στα ίδια δύο λεπτά.

Το σταθερό καλώδιο μηχανής παραμένει στη θέση του. Μόνο η μονάδα pigtail αισθητήρα ανταλλάσσεται.

Αυτό έχει σημασία στα αυτοματοποιημένα κύτταρα συγκόλλησης όπου η αντικατάσταση ενός αποτυχημένου αισθητήρα κατά τη διάρκεια της αλλαγής βάρδιας είναι ο στόχος.και όπου η πρόσβαση σε τερματικές λωρίδες μέσα σε ένα κλειδωμένο ηλεκτρικό περίβλημα κατά τη διάρκεια ενός παράθυρου παραγωγής δεν είναι επιλογή..

Δύο δείκτες LED σε ένα περιβάλλον συγκόλλησης

Το κόκκινο LED εξόδου και το πράσινο LED εύρους ρύθμισης στο E2EQ-X7D1-M1GJ παρέχουν το ίδιο commissioning και επιχειρησιακή επιβεβαίωση όπως και άλλοι αισθητήρες E2E διπλού δείκτη.

Σε περιβάλλοντα κυττάρων συγκόλλησης, όπου ο αισθητήρας είναι συνήθως τοποθετημένος κοντά στο ελαιόλαδο συγκόλλησης,Η ορατότητα LED επιτρέπει σε έναν τεχνικό που στέκεται στην πόρτα του κυψελού να επιβεβαιώσει ότι ο αισθητήρας ανιχνεύει σωστά χωρίς να εισέλθει στο κύτταρο ή να ελέγξει μια οθόνη διαγνωστικής PLC.Το κόκκινο LED's ON/OFF state mirrors each fixture close and open cycle. Ένα λείπον φλας στο αναμενόμενο σημείο στον κύκλο δείχνει ένα πρόβλημα ανίχνευσης ενώ το κύτταρο είναι ακόμα σε λειτουργία.

Γενικές ερωτήσεις

Ε: Πώς επηρεάζει το στρώμα φθοριορεζίνης την απόσταση αισθητήρα;

Το στρώμα φθοριορεζίνης εφαρμόζεται ως λεπτό στρώμα πάνω από το πρόσωπο αισθητήρα. Το πάχος του δεν αλλάζει μετρήσιμα το 7mm ονομαστική απόσταση αισθητήρα.

Το επικάλυμμα είναι ηλεκτρικά διαφανές στις συχνότητες που χρησιμοποιούνται από το επαγωγικό κύκλωμα αισθητήρα, έτσι η απόδοση ανίχνευσης στόχου είναι πανομοιότυπη με το μη επικαλυμμένο E2E-X7D1.

Δεν απαιτείται προσαρμογή στο κενό αισθητήρα όταν υποκαθιστάτε το E2EQ για το πρότυπο E2E.

Ε2: Μπορεί η συσσώρευση ψεκασμάτων να μπλοκάρει πλήρως την ικανότητα αισθητήρα του E2EQ-X7D1-M1GJ;

A thin layer of solidified spatter on a fluororesin surface does not significantly affect sensing because: (α) το μεταλλικό σπινθήρα διεξάγει το επαγωγικό πεδίο και μπορεί ακόμη και να επεκτείνει το πεδίο ελαφρώς.και (β) το συσσωρευμένο στρώμα παραμένει χαλαρά συνδεδεμένο και μπορεί να καθαριστεί με ένα ελαφρύ σκούπισμα μεταξύ κύκλων.

Very heavy accumulation over many cycles without any cleaning can eventually reduce field penetration to the target — the green setting-range LED going off or flickering during the fixture cycle is the practical indicator that the sensor face needs clearing.

Ε3: Είναι ο σύνδεσμος M12 στο E2EQ-X7D1-M1GJ βαθμολογημένος για το περιβάλλον των κυψελών συγκόλλησης;

Ο συνδετήρας M12 είναι IP67-rated when mated..

Το σώμα του συνδετήρα συνήθως δεν είναι επικαλυμμένο με φθοριοελύση, έτσι ώστε η συσσώρευση βαρέων ψεκασμάτων σε έναν εκτεθειμένο συνδετήρα μπορεί να προκαλέσει υποβάθμιση σφράγισης με την πάροδο του χρόνου.Ο δρόμος του πινγκτέιλ έτσι ώστε ο συνδετήρας M12 να κάθεται πίσω από μια ασπίδα ή σε ένα προστατευμένο κανάλι δρομολόγησης καλωδίου όπου είναι δυνατόν..

Q4: Ποιο είναι το πρότυπο αντικείμενο αισθητήρα για αυτό τον αισθητήρα, και γιατί είναι μικρότερο από το διάμετρο του σώματος του M18;

Το standard sensing object (18 × 18 × 1mm iron plate) ορίζεται να ταιριάζει με το effective sensing field area του M18 shielded sensor.

Το πεδίο ανίχνευσης εκτοξεύεται από το πρόσωπο ανίχνευσης σε έναν κώνο του οποίου το αποτελεσματικό διάμετρο στην ονομαστική απόσταση ανίχνευσης (7 mm) είναι περίπου 18 mm, ταιριάζοντας με τις τυπικές διαστάσεις του στόχου.Μικρότεροι στόχοι παράγουν αναλογικά μικρότερες αποτελεσματικές αποστάσεις αισθητήρα.Μεγαλύτεροι στόχοι παράγουν αποτελέσματα κοντά στο 7mm.

Για στόχους μικρότερους από το πρότυπο, δοκιμάστε το πραγματικό σημείο μετάδοσης στην εγκατάσταση.

Ε5: Μπορεί το E2EQ-X7D1-M1GJ να αντικαταστήσει το E2E-X7D1-M1GJ απευθείας σε μια υπάρχουσα εγκατάσταση;

Τα E2EQ και E2E παραλλαγές του X7D1-M1GJ μοιράζονται τα ίδια M18 × 1mm body dimensions, sensing distance, DC 2-wire NO output, M12 IEC connector pigtail, 500Hz frequency, and IP67 protection.Η μόνη φυσική διαφορά είναι η επιχρίωση φθοριοεξοξείδιο στο E2EQ..

Χρησιμοποιήστε το E2EQ σε περιβάλλοντα συγκόλλησης.το E2E σε μη συγκολλητικές εφαρμογές όπου δεν απαιτείται το επικάλυμμα αντοχής σε ψεκασμό.
