3106KL-05W-B59 | NMB Minebea 80mm Λεπτός ανεμιστήρας DC — 24V / 32,8 CFM / 3000 RPM / Ρουλεμάν / 70.000 ώρες / FANUC A90L-0001-0422

Λεπτός ανεμιστήρας NMB 80 mm — Βιομηχανική ψύξη μεγάλης διάρκειας σε βάθος 15 mm

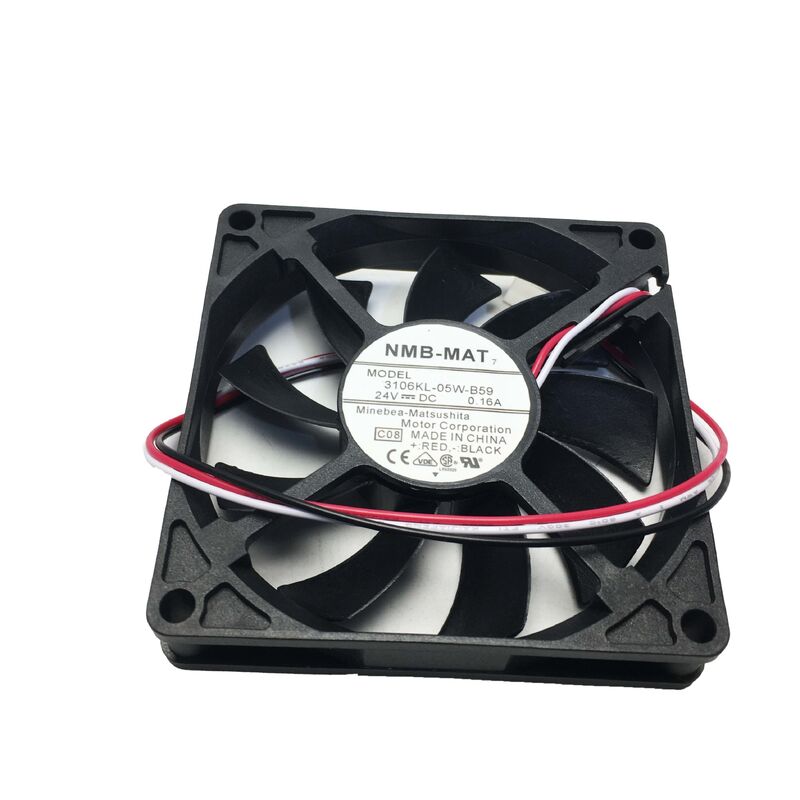

Ο 3106KL-05W-B59 είναι ένας λεπτός αξονικός ανεμιστήρας DC 80×80×15mm από την NMB Technologies — έναν από τους πιο αναγνωρισμένους κατασκευαστές ανεμιστήρων του κλάδου. Το λεπτό βάθος 15 mm καθιστά αυτόν τον ανεμιστήρα την τυπική επιλογή για ρηχές θέσεις πάνελ, πλαίσιο τηλεπικοινωνιών, υλικό διακομιστή και βιομηχανικό εξοπλισμό όπου οι τυπικοί ανεμιστήρες 80 mm βάθους 25 mm ή 38 mm υπερβαίνουν το διαθέσιμο βάθος τοποθέτησης.

Το χαρακτηριστικό στοιχείο για αυτόν τον ανεμιστήρα είναι η διάρκεια ζωής του: 70.000 ώρες (L10 στους 25°C), κάτι που είναι εξαιρετικό για έναν βιομηχανικό ανεμιστήρα 80 mm. Σε συνεχή λειτουργία 24/7, αυτό αντιστοιχεί σε περίπου 8 χρόνια λειτουργίας θεωρητικά χωρίς αστοχίες — μια άμεσα σχετική προδιαγραφή για βιομηχανικό εξοπλισμό που λειτουργεί συνεχώς χωρίς παράθυρα τακτικής συντήρησης.

Βασικές Προδιαγραφές

Αισθητήρας ρότορα με κλειδωμένο 3 σύρμα

Το τρίτο καλώδιο παρέχει μια έξοδο αισθητήρα κλειδωμένου ρότορα — επιτρέποντας στο κεντρικό σύστημα να παρακολουθεί τη λειτουργία του ανεμιστήρα:

Στα συστήματα FANUC:Τα χειριστήρια και οι ενισχυτές CNC FANUC με αναφορές ανεμιστήρα A90L-0001-0422 παρακολουθούν το τρίτο σήμα ταχύτητας καλωδίου. Όταν το σήμα πέσει στο μηδέν (σταματημένος ανεμιστήρας), το χειριστήριο παράγει έναν συναγερμό σφάλματος ανεμιστήρα — ειδοποιεί τους χειριστές πριν φτάσει η θερμότητα σε κρίσιμα επίπεδα.

Σε βιομηχανικό εξοπλισμό εκτός FANUC:Οποιοδήποτε σύστημα με είσοδο στροφόμετρου ανεμιστήρα μπορεί να παρακολουθεί την έξοδο ταχύτητας του 3106KL-05W-B59 για παρακολούθηση της υγείας του ανεμιστήρα. Το τρίτο καλώδιο μπορεί επίσης να μείνει ασύνδετο σε εφαρμογές 2 καλωδίων όπου δεν απαιτείται παρακολούθηση σφαλμάτων.

Εφαρμογές

Ψύξη σερβοενισχυτή σειράς FANUC Alpha:Αντικατάσταση εσωτερικού ανεμιστήρα ψύξης σε μονάδες Servo Amplifier Modules (SAM), Spindle Amplifier Modules (SPM) και Power Supply Modules (PSM) της σειράς FANUC Alpha — διατηρώντας τις θερμικές συνθήκες σε αυτές τις μονάδες μετάδοσης CNC υψηλού κύκλου λειτουργίας.

Βιομηχανικός εξοπλισμός τηλεπικοινωνιών:Ρηχή θέση ανεμιστήρα 80 χιλιοστών σε εξοπλισμό rack τηλεπικοινωνιών, ηλεκτρονικά σταθμών βάσης και υλικό δικτύωσης κατηγορίας φορέα.

Ερμάρια κίνησης εργαλειομηχανών CNC:Στοχευμένη ψύξη μονάδας εντός περιβλημάτων κίνησης — το λεπτό βάθος 15 mm ταιριάζει σε τυπικές θέσεις στερέωσης 80 mm σε συμπαγή περιβλήματα κίνησης.

FAQ

Ε1: Τι είναι ο κωδικός συναγερμού FANUC όταν αποτύχει το 3106KL-05W-B59 (A90L-0001-0422);

Οι μονάδες σερβοενισχυτή FANUC παράγουν συναγερμούς SV0430 (διακοπή ανεμιστήρα) ή συναγερμούς υπερθέρμανσης ενισχυτή όταν ο ανεμιστήρας ψύξης αποτύχει. Ο ανεμιστήρας A90L-0001-0422 σε σερβο μονάδες της σειράς Alpha ενεργοποιεί απευθείας την προστασία του ενισχυτή — η υποβαθμισμένη ψύξη από έναν ανεμιστήρα που αποτυγχάνει συνήθως προηγείται του συναγερμού με διαλείπουσες προειδοποιήσεις υπερθέρμανσης σε υψηλό φορτίο πριν από την πλήρη αστοχία του ανεμιστήρα.

Ε2: Είναι το 3106KL-05W-B59 το ίδιο σώμα ανεμιστήρα με το Panaflo FBK08T24HS;

Ναι — Οι ανεμιστήρες A90L-0001-0422 της FANUC προέρχονται τόσο από NMB (3106KL-05W-B59) όσο και από Panaflo (FBK08T24HS). Και οι δύο είναι ανεμιστήρες 80×80×15mm 24V DC με έξοδο ρότορα κλειδωμένου 3 καλωδίων, που εξυπηρετούν τις ίδιες θέσεις της μονάδας FANUC. Η έκδοση οποιουδήποτε κατασκευαστή είναι αποδεκτή ως αντικατάσταση. επιβεβαιώστε ότι ο σύνδεσμος ταιριάζει με τον σύνδεσμο ανεμιστήρα της συγκεκριμένης μονάδας FANUC πριν την εγκατάσταση.

Ε3: Πώς συγκρίνεται το 3106KL-05W-B59 (80mm) με το 1608KL-05W-B59 (40mm) στο οικοσύστημα ψύξης FANUC;

Και οι δύο είναι λεπτοί ανεμιστήρες DC NMB με κλειδωμένους αισθητήρες ρότορα 3 καλωδίων για συστήματα FANUC — ο 3106KL-05W-B59 είναι η παραλλαγή των 80 mm (32,8 CFM, FANUC A90L-0001-0422) και η παραλλαγή 1608KL-05W-04MF (1608KL-05W-059) A90L-0001-0528). Εξυπηρετούν διαφορετικές θέσεις μονάδων στα συστήματα CNC FANUC — επιβεβαιώστε από το εγχειρίδιο συντήρησης της συγκεκριμένης μονάδας FANUC ποιος αριθμός συγκροτήματος ανεμιστήρα απαιτείται.

Ε4: Μπορεί το 3106KL-05W-B59 να λειτουργήσει από τροφοδοσία 12V σε εξοπλισμό με ισχύ μόνο 12V;

Το εύρος τάσης λειτουργίας 10V–27,6V περιλαμβάνει 12V — ο ανεμιστήρας θα ξεκινήσει και θα λειτουργεί στα 12V. Στα 12V (50% των 24V), ο ανεμιστήρας λειτουργεί σε περίπου 1500 RPM (50% των 3000 RPM), αποδίδοντας περίπου 16–18 CFM — περίπου το ήμισυ της ονομαστικής ροής αέρα. Για εφαρμογές που απαιτούν πλήρη 32,8 CFM, απαιτείται 24V. Το ελάχιστο 10V εγγυάται αξιόπιστη εκκίνηση και διαρκή λειτουργία σε αυτή τη χαμηλότερη τάση.
