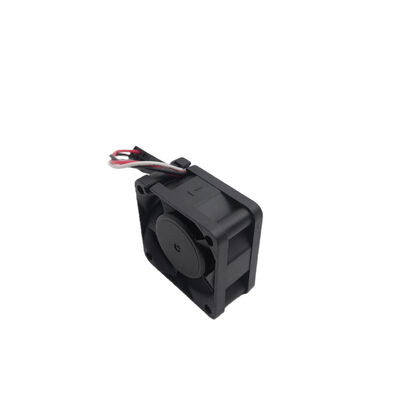

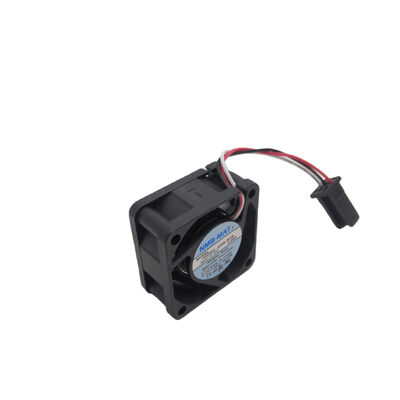

Εμπνευστήρας Minebea NMB-MAT 1608KL-05W-B39 1608KL05WB39 16O8KL-O5W-B39

1608KL-05W-B39 | NMB Minebea 40mm DC Fan — 24V / 7,4 CFM / 6500 RPM / 25,5 dB / 3-Wire / FANUC A90L-0001-0510

Ανεμιστήρας NMB 40 mm FANUC — Ίδιο σώμα, διαφορετικός σύνδεσμος από το B59

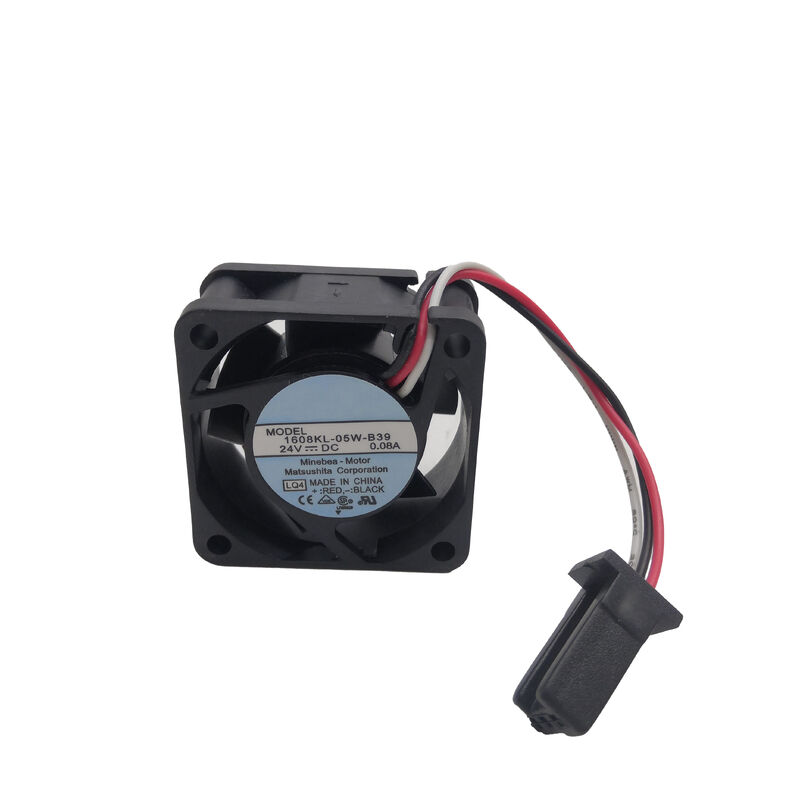

Ο 1608KL-05W-B39 είναι ο αξονικός ανεμιστήρας DC 40×40×20 χιλιοστών της NMB που μοιράζεται τις βασικές του προδιαγραφές με το 1608KL-05W-B59 — το ίδιο σώμα ανεμιστήρα, η ίδια τροφοδοσία 24V, η ίδια ταχύτητα 6500 RPM, ο ίδιος αισθητήρας ροής αέρα 7,4 CFM. Η διαφορά είναι ο σύνδεσμος: το επίθημα B39 προσδιορίζει ένα διαφορετικό περίβλημα βύσματος στην απόληξη καλωδίου του ανεμιστήρα σε σύγκριση με την παραλλαγή του επιθήματος B59.

Αυτή η διάκριση σύνδεσης καθορίζει με ποιον αριθμό συγκροτήματος FANUC είναι συμβατός ο ανεμιστήρας: το 1608KL-05W-B39 αντιστοιχεί στο FANUC A90L-0001-0510, ενώ το 1608KL-05W-B59 στο A90L-0001-05. Και οι δύο εξυπηρετούν θέσεις ψύξης 40 mm σε εξοπλισμό FANUC CNC — διαφορετικοί τύποι μονάδων απαιτούν τη συγκεκριμένη υποδοχή που ταιριάζει.

Βασικές Προδιαγραφές

B39 Connector vs B59 Connector — Πώς να τους ξεχωρίσετε

Το επίθημα B στην ονομασία ανεμιστήρα του NMB προσδιορίζει τη διαμόρφωση του βύσματος και του συγκροτήματος καλωδίων — συγκεκριμένα τον τύπο του περιβλήματος του συνδετήρα και το μήκος του καλωδίου:

Υποδοχή B39:Η παραλλαγή B39 χρησιμοποιεί μια μορφή υποδοχής συμβατή με τα συγκροτήματα ανεμιστήρων FANUC A90L-0001-0510 — το συγκεκριμένο περίβλημα συνδυάζεται με την υποδοχή σύνδεσης ανεμιστήρα στην αντίστοιχη μονάδα FANUC.

Υποδοχή B59:Η παραλλαγή B59 χρησιμοποιεί διαφορετικό περίβλημα σύνδεσης, συμβατό με συγκροτήματα FANUC A90L-0001-0528.

Και οι δύο σύνδεσμοι συγκρατούν φυσικά 3 καλώδια. και οι δύο ταιριάζουν με τις υποδοχές ανεμιστήρα 3 ακίδων. Η διαφορά είναι η γεωμετρία του περιβλήματος και ο μηχανισμός μανδάλωσης — τα δύο δεν μπορούν να χρησιμοποιηθούν εναλλακτικά. Επιβεβαιώστε τον αριθμό διάταξης FANUC που φέρει ο ανεμιστήρας που απέτυχε από την ετικέτα ή το εγχειρίδιο σέρβις της μονάδας πριν παραγγείλετε.

Εφαρμογές

Ψύξη μονάδας FANUC CNC:Άμεση αντικατάσταση σε συγκροτήματα ελέγχου FANUC CNC και μονάδες οθόνης που αναφέρονται στο A90L-0001-0510 — οι ίδιες εφαρμογές με την παραλλαγή B59 αλλά για μονάδες που απαιτούν την υποδοχή B39.

Εσωτερική ψύξη της μονάδας σερβομηχανισμού και μονάδας δίσκου FANUC:Ανεμιστήρες 40 mm σε compact σερβομηχανές και κάρτες διασύνδεσης CNC — ο μικρός παράγοντας μορφής ψύχει συγκεκριμένες θέσεις PCB και εξαρτήματα που παράγουν θερμότητα σε κοντινή απόσταση.

Βιομηχανικά ηλεκτρονικά περιβλήματα:Συμπαγείς θέσεις ανεμιστήρα με τροφοδοσία 24 V σε ελεγκτές αυτοματισμού, πλακέτες τροφοδοσίας και ενσωματωμένα ηλεκτρονικά ελέγχου όπου τα 40 mm είναι η διαθέσιμη μορφή τοποθέτησης.

FAQ

Ε1: Πώς μπορώ να επιβεβαιώσω εάν η μονάδα FANUC απαιτεί 1608KL-05W-B39 (B39) ή 1608KL-05W-B59 (B59);

Ελέγξτε τον αριθμό διάταξης FANUC στην ετικέτα του ανεμιστήρα που παρουσιάζει βλάβη ή στην τεκμηρίωση της διάταξης του ανεμιστήρα της μονάδας: Το A90L-0001-0510 απαιτεί B39. Το A90L-0001-0528 απαιτεί B59. Εάν η ετικέτα του ανεμιστήρα δεν είναι αναγνώσιμη, επιβεβαιώστε από το εγχειρίδιο ανταλλακτικών FANUC ή την τεκμηρίωση συντήρησης της συγκεκριμένης μονάδας ποιος αριθμός συναρμολόγησης καθορίζεται.

Ε2: Ποια είναι η πρακτική διαφορά στην απόδοση μεταξύ 1608KL-05W-B39 και 1608KL-05W-B59;

Κανένας — και οι δύο ανεμιστήρες έχουν πανομοιότυπες ηλεκτρικές προδιαγραφές: 24V DC, 7,4 CFM, 6500 RPM, 25,5 dB(A), 42,2 Pa, διάρκεια ζωής 50.000 ωρών, αισθητήρας ρότορα κλειδωμένου 3 καλωδίων. Οι ονομασίες B39 και B59 υποδεικνύουν μόνο τον τύπο σύνδεσης. Η απόδοση ψύξης και από τις δύο παραλλαγές είναι πανομοιότυπη. διαφέρει μόνο η διεπαφή του συνδέσμου.

Ε3: Το 1608KL-05W-B39 διαθέτει προστασία αυτόματης επανεκκίνησης;

Η προστασία κλειδωμένου ρότορα της NMB της σειράς 1608KL αποτρέπει την εξάντληση του κινητήρα όταν ο ανεμιστήρας είναι μπλοκαρισμένος αλλά δεν επανεκκινείται αυτόματα — ο ανεμιστήρας απαιτεί την εκκαθάριση της κατάστασης ακινητοποίησης (απομάκρυνση του μπλοκαρίσματος) και την εναλλαγή της τάσης τροφοδοσίας για επανεκκίνηση. Στα συστήματα FANUC, το κύκλωμα προστασίας της μονάδας συνήθως απενεργοποιεί την τροφοδοσία του ανεμιστήρα κατά την ανίχνευση συναγερμού διακοπής λειτουργίας και, στη συνέχεια, επανεκκινείται στον επόμενο κύκλο ισχύος. Επιβεβαιώστε τη συμπεριφορά διαχείρισης ισχύος ανεμιστήρα της συγκεκριμένης μονάδας FANUC από το εγχειρίδιο σέρβις της μονάδας.

Ε4: Ποιο διάστημα συντήρησης συνιστάται για το 1608KL-05W-B39 στο σέρβις FANUC CNC;

Η FANUC γενικά συνιστά περιοδική επιθεώρηση και αντικατάσταση ανεμιστήρα σε τακτικά διαστήματα συντήρησης — συνήθως 3-5 χρόνια ή 20.000–30.000 ώρες λειτουργίας, ανάλογα με τη συγκεκριμένη μονάδα και το περιβάλλον λειτουργίας. Περιβάλλοντα με σκόνη ή μολυσμένα με λάδια επιταχύνουν τη φθορά των ρουλεμάν και τη μόλυνση του στεγανοποιητικού ρουλεμάν, μειώνοντας τη διάρκεια ζωής κάτω από την προδιαγραφή L10 των 50.000 ωρών. Ο ετήσιος καθαρισμός με πεπιεσμένο αέρα των προσβάσιμων επιφανειών του ανεμιστήρα (με τον εξοπλισμό απενεργοποιημένο) παρατείνει τη διάρκεια ζωής μειώνοντας τη θερμική φόρτιση από τη συσσώρευση σκόνης.
