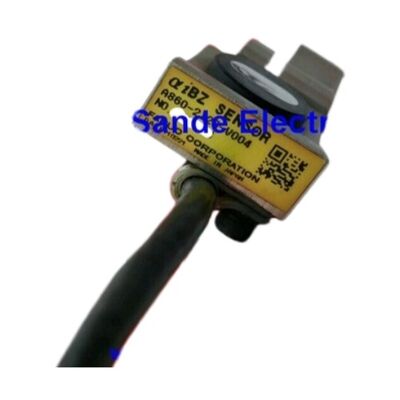

Αισθητήρας FANUC A860-2120-V004 A8602120V004 A860-2120-V004

FANUC A860-2120-V004 ∙ Alpha i BZ Sensor Head ∙ Γρήγορση και ανατροφοδότηση θέσης σπινδέλου, χωρίς δαχτυλίδι ∙

Αριθμός μέρους:Α860-2120-V004

Διασταυρούμενη αναφορά:Α8602120V004

Παρασκευαστής:FANUC Ltd. (Ιαπωνία)

Τύπος προϊόντος:Άλφα i BZ Κεφαλής αισθητήρα ∆ημητριακό κωδικοποιητή σπινέλ (τύπος AiBZ)

Ταχύτητα και θέση του σπινθήρα στην πηγή

Το A860-2120-V004 είναι η κεφαλή αισθητήρα Alpha i BZ (AiBZ) για την ενσωματωμένη σειρά κινητήρων αγωγού εναλλασσόμενου ρεύματος της FANUC.Αυτός ο μαγνητικός αισθητήρας ανιχνεύει την ταχύτητα περιστροφής του κινητήρα σπείρας και τη γωνιακή θέση απευθείας από το δοντιασμένο δαχτυλίδι ταχυτήτων στον περιστροφέα του κινητήραΤο ανιχνευμένο σήμα τροφοδοτεί τον αλγόριθμο ελέγχου κλειστού κυκλώματος του ενισχυτή σπινέλ και παρέχει επίσης τα δεδομένα θέσης που χρησιμοποιεί το CNC για τις λειτουργίες προσανατολισμού σπινέλ, έλεγχο άξονα C,και άκαμπτο χτύπημα.

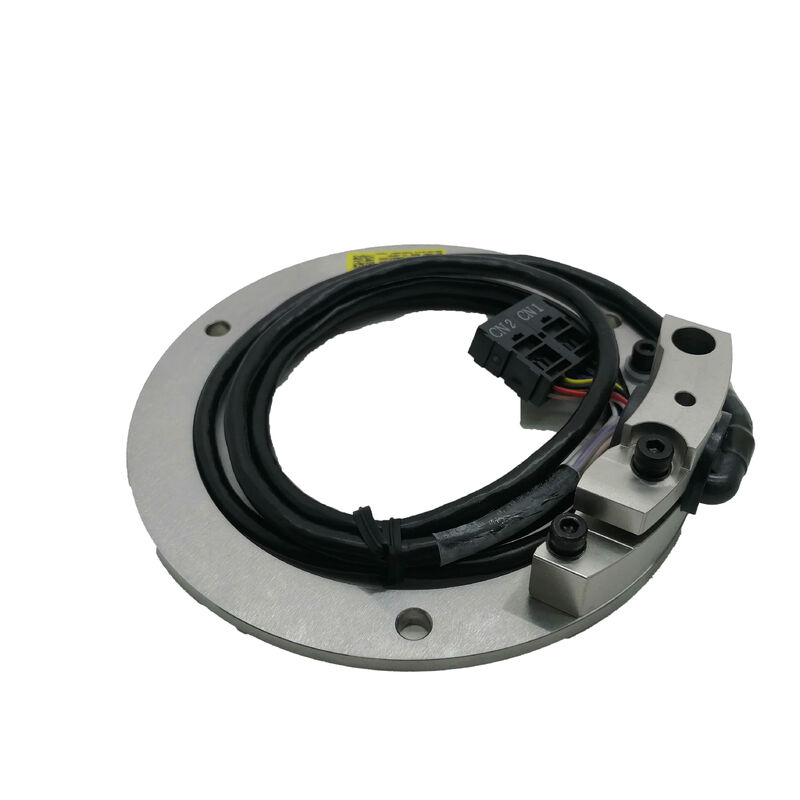

Ο αισθητήρας BZ λειτουργεί με βάση το φαινόμενο Hall ή τη μαγνητική επαγωγική αρχή.τα δόντια των ταχυτήτων περνάνε από την κεφαλή του αισθητήρα και παράγουν ένα παλμικό σήμα ανάλογο με την ταχύτητα και την κατεύθυνση περιστροφήςΤο σύνολο αισθητήρων (μεταλλαγή V004) παρέχεται με το καλώδιο και τη σύνδεσή του, αλλά χωρίς τον δαχτυλίδι τοποθέτησης.Το δαχτυλίδι στερέωσης είναι ένα ξεχωριστό στοιχείο που κρατά την κεφαλή αισθητήρα στη σωστή ακτινοβολική θέση σε σχέση με το δαχτυλίδι ταχυτήτων, εάν το αρχικό δαχτυλίδι στερέωσης δεν έχει υποστεί ζημιά., μπορεί να επαναχρησιμοποιηθεί με τη νέα κεφαλή αισθητήρα.

Η σειρά A860-2120 περιλαμβάνει πολλαπλές παραλλαγές (V001, V002, V003, V004, V005, V007, V013) που καλύπτουν διαφορετικές διαμορφώσεις κινητήρων και γεωμετρίες τοποθέτησης.Το V004 εξυπηρετεί μια συγκεκριμένη παραλλαγή κινητήρα σπινδύλης- Επιβεβαιώστε την εγκατεστημένη παραλλαγή από την ετικέτα του αισθητήρα πριν παραγγείλετε.

Βασικές προδιαγραφές

Γενικές ερωτήσεις

Ερώτηση 1: Το CNC δείχνει συναγερμό κωδικοποιητή ατρακτοειδούς AL-24 ή AL-73.

Οι πιο συνηθισμένοι συναγερμοί που σχετίζονται με αποτυχημένο αισθητήρα BZ είναι οι AL-24 (αποκλίση ταχύτητας) και AL-73 (αποτυχία αισθητήρα) στον άξονα σπινδέλου.ελέγξτε το καλώδιο αισθητήρα για ζημιές και να επαληθεύσετε ότι η σύνδεση αισθητήρα είναι πλήρως τοποθετημένη στην πύλη BZ του ενισχυτή σπινέλΗ συσσώρευση μαγνητικής σκόνης στα δόντια των ταχυτήτων προκαλεί επίσης σφάλματα ανίχνευσης.

Ε2: Ο δακτύλιος τοποθέτησης περιγράφεται ως "δεν περιλαμβάνεται".

Το δαχτυλίδι στερέωσης τοποθετεί την κεφαλή του αισθητήρα στο σωστό κενό αέρα πάνω από το δαχτυλίδι των τροχών του περιστροφίου αυτό το κενό είναι κρίσιμο για την αξιόπιστη παραγωγή σήματος.μπορεί να επαναχρησιμοποιηθεί με την αντικαταστατική κεφαλή αισθητήρα V004Εάν ο δακτύλιος στερέωσης είναι κατεστραμμένος ή λείπει, πρέπει να προμηθεύεται χωριστά από την ίδια σειρά A860-2120.

Ε3: Πώς ρυθμίζεται σωστά το κενό αέρα του αισθητήρα BZ μετά την εγκατάσταση;

Το κενό αέρα μεταξύ της κεφαλής του αισθητήρα και της επιφάνειας του δαχτυλιδιού ταχυτήτων ρυθμίζεται χρησιμοποιώντας τη μηχανική στάση του δαχτυλιδιού τοποθέτησης.Ενεργοποιήστε το σπινδύλο και να επιβεβαιώσετε το σήμα BZ είναι παρούσα στην διαγνωστική οθόνη του ενισχυτή σπινδύλουΕάν ο ενισχυτής αγωγού δεν δείχνει σήμα BZ, ελέγξτε ξανά το κενό αέρα και το κάθισμα του συνδέσμου.

Ε4: Η μαγνητική σκόνη αναφέρεται ως πιθανή αιτία σφαλμάτων ανίχνευσης.

Ναι ∙ οι ενσωματωμένοι κινητήρες σφινδέλων σε περιβάλλοντα μηχανικής επεξεργασίας εκτίθενται σε μεταλλικό σπαθί και ομίχλη ψυκτικού.Τα σιδηροειδή σωματίδια που μεταφέρονται στο ψυκτικό υγρό μπορούν να συσσωρευτούν στον δαχτυλίδι ταχυτήτων του περιστροφίου και να παρεμβαίνουν στη μαγνητική ανίχνευση του αισθητήραΟ περιοδικός καθαρισμός της περιοχής του δαχτυλιδιού με συμπιεσμένο αέρα είναι ένα συνιστώμενο προληπτικό βήμα συντήρησης σε μηχανές με σημαντική παραγωγή κύματος.

Ε5: Ποια είναι η διαφορά μεταξύ της A860-2120-V004 και των παραλλαγών V001, V002, V003;

Το επακόλουθο V-αριθμός προσδιορίζει διαφορετικές φυσικές διαμορφώσεις, μήκος καλωδίου, τύπος συνδέσμου ή διαφορές γεωμετρίας τοποθέτησης που ταιριάζουν με συγκεκριμένες παραλλαγές κινητήρα σπινδέλου.Όλοι εκτελούν την ίδια λειτουργία ανίχνευσης ταχύτητας και θέσης.Πάντοτε να επιβεβαιώνετε την εγκατεστημένη παραλλαγή από την ετικέτα της συσκευής αισθητήρα πριν από την παραγγελία. Η λάθος τοποθέτηση μιας παραλλαγής μπορεί να οδηγήσει σε ασυμφωνία των συνδέσεων ή σε εσφαλμένη γεωμετρία τοποθέτησης.
