Τούρκ Bi15-M30-AP6X. ∙ ∙ 15mm, M30, PNP NO, 10 ∙ 30VDC, Φλους Μοντ, 300Hz, καλώδιο 2m

Σύνοψη

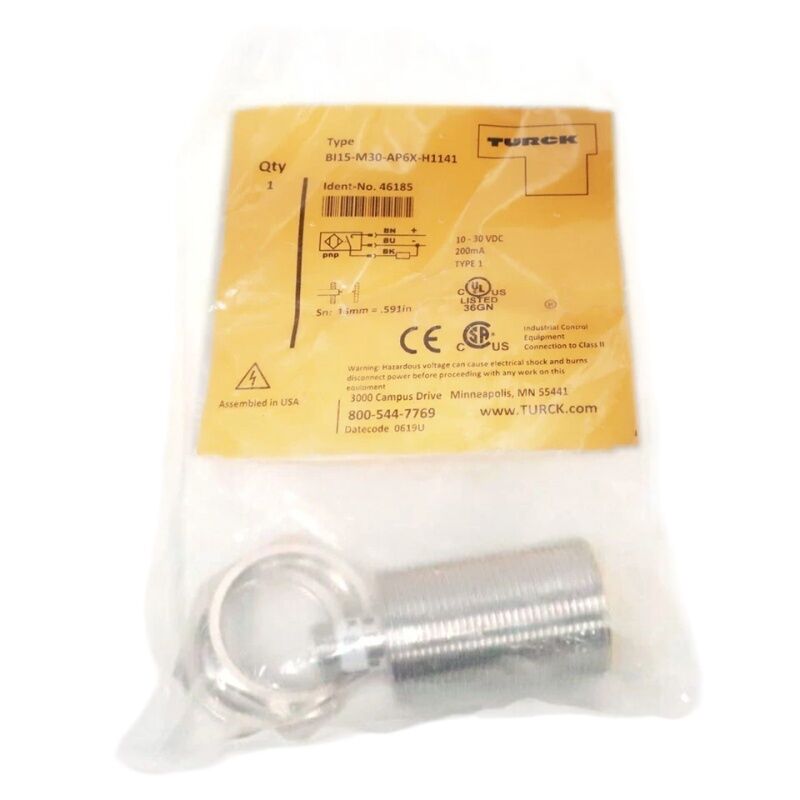

ΗΤούρκος Bi15-M30-AP6Xείναι ένας επαγωγικός αισθητήρας εγγύτητας από τη σειρά Turck's Bi, ο οποίος παρέχει ονομαστική απόσταση ανίχνευσης 15 mm από ένα κυλινδρικό περίβλημα M30 σε μια έξοδο PNP που είναι κανονικά ανοιχτή.

Λειτουργεί από 10 έως 30V DC ‡ καλύπτοντας τόσο συστήματα ελέγχου 12V όσο και 24V DC ‡ αντλεί έως και 200mA μέσω του φορτίου και αλλάζει έως και 300Hz για ανίχνευση μέτριας ταχύτητας μεταλλικών στόχων.

Το καλώδιο προσύνδεσης 2 μέτρων το συνδέει απευθείας με τον ιμάντα αισθητήρα του μηχανήματος χωρίς να απαιτείται ξεχωριστός σύνδεσμος πεδίου.

15 χιλιοστά από τον αισθητήρα M30 είναι ο συγκεκριμένος συνδυασμός για τον οποίο είναι κατασκευασμένο αυτό το μοντέλο.

Η τοποθέτηση με ρεύμα σημαίνει ότι η επιφάνεια του αισθητήρα βρίσκεται στο επίπεδο του μεταλλικού ρυμουλκού ή είναι εσωστρεφής, which protects the sensing face from mechanical impact by passing targets and allows installation in tight cavities where a non-flush sensor's protruding face would contact the target or surrounding structure.

Η απόσταση ανίχνευσης των 15 mm παρέχει την απαιτούμενη απόσταση μεταξύ του τοποθετημένου αισθητήρα και της διαδρομής προσέγγισης του εντοπισμένου στόχου ∙ επαρκές περιθώριο για τη διακύμανση του στόχου, δονήσεις,και η στάθμη ανοχής στον μηχανικό σχεδιασμό της μηχανής.

Η έξοδος PNP (sourcing) είναι συμβατή με το πρότυπο κάρτας PLC εισόδου PNP που χρησιμοποιείται ευρέως στον ευρωπαϊκό σχεδιασμό μηχανών.

Όταν ένας μεταλλικός στόχος εισέρχεται στο πεδίο ανίχνευσης, το τρανζίστορ εξόδου ενεργοποιείται και οι πηγές ρεύματος στο συνδεδεμένο φορτίοή δείκτης ?? από τη θετική σιδηροτροχιά τροφοδοσίας μέσω του φορτίου μέχρι την κοινή επιστροφή.

Βασικές προδιαγραφές

Φύλαγμα στο M30 ∆ Το μηχανικό πλεονέκτημα

Οι αισθητήρες που μπορούν να τοποθετηθούν με ρεύμα, όπως το Bi15-M30-AP6X, μεταφέρουν το ηλεκτρομαγνητικό πεδίο αισθητήρα τους σφιχτά μπροστά από το πρόσωπο αισθητήρα, προβάλλοντας ελάχιστα προς τα πλάγια.

Αυτή η γεωμετρία πεδίου επιτυγχάνεται από την προστασία που ενσωματώνεται στο σώμα του αισθητήρα το αγωγό δακτυλίδι γύρω από την επιφάνεια του αισθητήρα εστιάζει το πεδίο προς τα εμπρός και καταστέλλει την πλευρική προβολή,που επιτρέπει στον αισθητήρα να περιβάλλεται από μέταλλο από όλες τις πλευρές εκτός από το πρόσωπο χωρίς να χάνει την ευαισθησία του.

Το πρακτικό αποτέλεσμα είναι η ευελιξία εγκατάστασης που δεν προσφέρουν οι αισθητήρες μη χύσης:το Bi15-M30-AP6X μπορεί να τοποθετηθεί σε ένα ατσάλινο στήριγμα και να κλειδωθεί με το προμηθευμένο έξιγωνο καρφί με το πρόσωπο να φτάνει στην επιφάνεια, προστατεύοντας το από το χτύπημα από περαστική παλέτα, εργασιακό κομμάτι ή αλυσίδα.

Σε γραμμές μεταφορέα, συστήματα μεταφοράς παλέτων και εργαλεία πρέσσης όπου το σημείο ανίχνευσης βρίσκεται στην πορεία των κινούμενων βαρέων εξαρτημάτων,Η τοποθέτηση στο νερό δεν είναι μια ευκολία, είναι η προδιαγραφή που διατηρεί τον αισθητήρα φυσικά άθικτο σε όλη τη διάρκεια ζωής της μηχανής..

Το M30 × 1.Το νήμα 5mm είναι ένα τυποποιημένο μετρικό μορφότυπο νήματος που φιλοξενεί το υλικό κλειδαριού κλειδαριού που είναι κοινό στα ευρωπαϊκά τυποποιημένα σχέδια μηχανών και είναι συμβατό με το πλήρες φάσμα εξαρτημάτων τοποθέτησης M30 της Turck.

300 Hz συχνότητα εναλλαγής και ρεύμα φορτίου

Τριακόσια hertz αντιστοιχούν σε κύκλο διακόπτη περίπου 3,3 ms ∙ επαρκής για την ανίχνευση στόχων που κινούνται με μέτρια ταχύτητα μεταφοράς ή περνάνε από μηχανικά στοιχεία με τυπικές ταχύτητες τροφοδοσίας.

Για ένα στόχο 15 mm που περνά την επιφάνεια του αισθητήρα σε μεταγωγικό με ταχύτητα 1 m/s,Τα 300Hz παρέχουν περίπου τέσσερις κύκλους ανίχνευσης κατά τη διάρκεια της διέλευσης του στόχου, περισσότερο από επαρκείς για αξιόπιστη ανίχνευση άκρων και σταθερή εναλλαγή εξόδου..

Το μέγιστο ρεύμα φορτίου 200mA καλύπτει τα τυποποιημένα φορτία εισόδου PLC (συνήθως 5·20mA), μικρές τροχίδες ρελέ (20·100mA) και τους φανούς δεικτών απευθείας.Τα φορτία που χρειάζονται ρεύμα άνω των 200mA απαιτούν ένα αναμεταδιδόμενο ρελέ αντί για άμεση σύνδεση με την έξοδο αισθητήρα.

Γενικές ερωτήσεις

Ερώτηση 1: Είναι το Bi15-M30-AP6X το ίδιο με το Bi15-M30-AP6X-H1141;

Το επακόλουθο H1141 προσδιορίζει τη συγκεκριμένη παραλλαγή καλωδίου και συνδέσμου.Εθνικό Πρότυπο ΧΩΡΙΟΥ, 10 ̊30V DC.

Η ονομασία H1141 προσδιορίζει τη συγκεκριμένη έκδοση καλωδίου στην περίπτωση αυτή ένα προσυναρμολογημένο καλώδιο 2 μέτρων.

Κατά την παραγγελία, επιβεβαιώστε τον πλήρη αριθμό του εξαρτήματος, συμπεριλαμβανομένου του προσθέτου καλώδιο/συνδετήρα, ώστε να διασφαλιστεί το σωστό στυλ σύνδεσης για την εγκατάστασή σας.

Ε2: Μπορεί το Bi15-M30-AP6X να ανιχνεύσει στόχους από ανοξείδωτο χάλυβα ή αλουμίνιο;

Οι επαγωγικοί αισθητήρες ανταποκρίνονται σε όλα τα ηλεκτρικά αγωγικά μέταλλα, αλλά η απόσταση ανίχνευσης είναι για τυπικούς στόχους σιδήρου.

Για τον ανοξείδωτο χάλυβα, η αποτελεσματική απόσταση είναι συνήθως 60~80% του σιδήρου· για το αλουμίνιο και το χαλκό, πέφτει περαιτέρω σε περίπου 30~50%.να επαληθεύσει την εφικτή απόσταση ανίχνευσης για το εν λόγω υλικό με βάση τα δεδομένα του συντελεστή διόρθωσης του Turck και να προσαρμόσει ανάλογα τη θέση τοποθέτησης.

Ε3: Ποια είναι η διαφορά μεταξύ του αισθητήρα Bi15-M30-AP6X (φλουζ) και ενός αισθητήρα M30 χωρίς φλουζ με απόσταση ανίχνευσης 15 mm;

Ένα ανιχνευτικό M30 χωρίς κάλυψη προβάλλει το ηλεκτρομαγνητικό του πεδίο πέρα από την επιφάνεια ανίχνευσης και προς τα πλάγια,που παρέχει μεγαλύτερη απόσταση ανίχνευσης για ένα δεδομένο μέγεθος σώματος, αλλά δεν μπορεί να τοποθετηθεί περιτριγυρισμένο από μέταλλο, το περιβάλλον μέταλλο απορροφά το πεδίο και μειώνει ή εξαλείφει την ανίχνευση.

Το σχέδιο του Bi15-M30-AP6X εστιάζει το πεδίο προς τα εμπρός.που επιτρέπει την εγκατάσταση μεταλλικού στηριγμού με κόστος τον περιορισμό της απόστασης ανίχνευσης σε 15 mm αντί των 20 22 mm που μπορεί να επιτύχει ένα μη προστατευμένο M30 σε ανοιχτό αέρα.

Ε4: Τι υποδεικνύει ο δείκτης LED;

Το ενιαίο LED στο Bi15-M30-AP6X φωτίζει όταν η έξοδος είναι σε ενεργό (ON) κατάσταση ∆ανεισμός στόχου, ανιχνεύεται, ο ανιχνευτής τρανζίστορας εξόδου.

Είναι δείκτης κατάστασης εξόδου, όχι δείκτης ισχύος. A lit LED confirms both that a target is within the sensing field and that the output is conducting — useful for setup verification and quick troubleshooting on a live machine without needing a separate voltmeter.

Ε5: Ποια κυκλώματα προστασίας περιλαμβάνει το Bi15-M30-AP6X;

Turck's Bi series inductive sensors include protection against polarity reversal of the supply connections and short circuits on the output — the sensor will not be damaged by a brief output wire shorting to common or by incorrect supply polarity during installation.

Αυτές οι προστασίες μειώνουν τον κίνδυνο σφάλματος εγκατάστασης και εξαλείφουν την ανάγκη για εξωτερικά στοιχεία προστασίας σειράς στην τυποποιημένη καλωδίωση μηχανών.Διαρκείς βραχυκυκλώματα ή διαρκής αντίστροφη πολικότητα πέρα από την παροδική ανοχή του αισθητήρα θα προκαλέσει βλάβη, έτσι ώστε να επιλύσει τα λάθη καλωδίωσης άμεσα.
