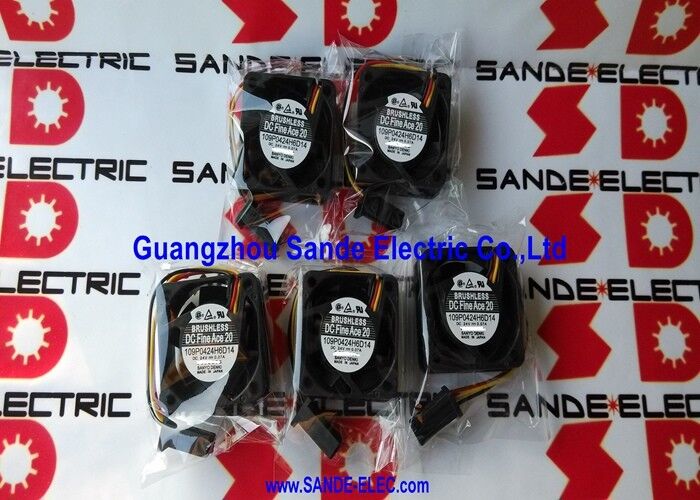

109P042H6D14∙ Sanyo Denki San Ace DC Axial Fan 24V / 3-Wire / Ball Bearing / Βιομηχανική Αυτοματοποίηση και Έλεγχος

Σάνιο Ντένκι Σάν Ας ∆ιοικητικός ανεμιστήρας συνεχούς ρεύματος για ηλεκτρονική αυτοματοποίηση

Ο 109P042H6D14 είναι ένας εξαεριστικός ανεμιστήρας συνεχούς ρεύματος της σειράς Sanyo Denki San Ace για ψύξη βιομηχανικών ηλεκτρονικών συσκευών 24V.Η γραμμή ανεμιστήρων Sanyo Denki San Ace έχει σχεδιαστεί και κατασκευαστεί σύμφωνα με τα πρότυπα αξιοπιστίας που απαιτούνται σε βιομηχανικές εφαρμογές συνεχούς λειτουργίας, κυψέλες παροχής τροφοδοσίας, ηλεκτρονικά συστήματα ελέγχου μηχανών CNC και εξοπλισμός βιομηχανικής αυτοματοποίησης.

Η σύνδεση τριών καλωδίων παρέχει τόσο την παροχή ενέργειας συνεχούς ρεύματος 24V όσο και μια έξοδος σήματος ταχομέτρου / συναγερμού, επιτρέποντας στο σύστημα υποδοχής να παρακολουθεί τη λειτουργία του ανεμιστήρα και να παράγει ειδοποιήσεις βλάβης σε περίπτωση βλάβης του ανεμιστήρα.Αυτή η δυνατότητα παρακολούθησης είναι ένα τυποποιημένο χαρακτηριστικό στην βιομηχανική σειρά ανεμιστήρων της Sanyo Denki, καθιστώντας τα προϊόντα τους συμβατά με τα κυκλώματα παρακολούθησης σφαλμάτων των ανεμιστήρων που βρίσκονται σε επαγγελματικούς βιομηχανικούς εξοπλισμούς ελέγχου.

Βασικές πληροφορίες για το προϊόν

3-σύρματη διεπαφή ∙ Παρακολούθηση και ισχύ

Η διαμόρφωση 3 καλωδίων είναι το βιομηχανικό πρότυπο για ελεγχόμενους ανεμιστήρες ψύξης:

Διάταξη:Δύο καλώδια μεταφέρουν τη θετική και την αρνητική παροχή ισχύος 24V DC ̇ της ισχύος του κινητήρα.

Σύρμα σήματος:Το τρίτο καλώδιο μεταφέρει το ταχομέτρο του ανεμιστήρα ή το σήμα συναγερμού ένα παλμικό αποτέλεσμα ανάλογο με την ταχύτητα του ανεμιστήρα που το σύστημα υποδοχής διαβάζει για να επιβεβαιώσει ότι ο ανεμιστήρας λειτουργεί.

Ανίχνευση συναγερμού:Όταν το σήμα του ταχομέτρου πέφτει στο μηδέν (αποσταλεί ο ανεμιστήρας), ο εξοπλισμός υποδοχής δημιουργεί συναγερμό βλάβης του ανεμιστήρα.ή αίτημα εξυπηρέτησης ανάλογα με τη συγκεκριμένη διαμόρφωση συστήματος.

Εφαρμογές

Ψύξη του ελεγκτή αυτοματισμού:Βιομηχανικά περιβλήματα PLC, ενότητες ελεγκτή ασφαλείας και ηλεκτρονικά υπολογιστών αυτοματισμού. Ο ανεμιστήρας San Ace 24V ενσωματώνεται απευθείας με το σιδηρόδρομο τροφοδοσίας 24V του ελεγκτή.

Εξοπλισμός ελεγκτικού συστήματος και ελέγχου κίνησης:Η ψύξη του μοντέλου παροχής κίνησης, η ηλεκτρονική των ελεγκτών κίνησης και η θερμική διαχείριση της κάρτας ελέγχου άξονα σε μηχανήματα CNC και βιομηχανικά ρομπότ.

Τεχνικές συσκευές:Εσωτερικές θέσεις ανεμιστήρων ψύξης σε κινητήρες μεταβλητής συχνότητας και σεροεξισωτήρες όπου οι θέση τοποθέτησης συμπαγών ανεμιστήρων 40 mm απαιτούν αξιόπιστη ψύξη συνεχούς τάσης 24 V.

Βιομηχανική πληροφορική:Βιομηχανικοί υπολογιστές, ενσωματωμένοι ελεγκτές και εξοπλισμός υπολογιστών που απαιτούν συνεχή ψύξη ανεμιστήρα 24V σε ελεγχόμενα περιβάλλοντα.

Γενικές ερωτήσεις

Ε: Πώς σχετίζεται το 109P042H6D14 με το 109P0424H6D14 στην γκάμα προϊόντων San Ace;

Και οι δύο αριθμοί τμημάτων έχουν κοινή ονομασία σειράς San Ace 109P και το επακόλουθο απόδοσης H6D14 ̇ το τμήμα 0424 στο 109P0424H6D14 προσδιορίζει ρητά το μέγεθος 40 mm και την τάση τροφοδοσίας 24V.Το 109P042H6D14 είναι της ίδιας σειράς και κλάσης ανεμιστήρα; να επιβεβαιώσει τις ακριβείς προδιαγραφές από την τεκμηρίωση του προϊόντος Sanyo Denki για τον συγκεκριμένο αριθμό μέρους για την επαλήθευση των διαστάσεων και των δεδομένων απόδοσης για την εγκατάσταση.

Ε2: Ποιες συνθήκες βλάβης πρέπει να παρακολουθώ με το 109P042H6D14 σε βιομηχανική υπηρεσία;

Οι ανεμιστήρες σφαιρικού ρουλεμάνου συνήθως αποτυγχάνουν από την εξάντληση λιπαντικού του ρουλεμάνου. Η έναρξη είναι σταδιακή: αυξανόμενος θόρυβος του ρουλεμάνου (χτυπήματα ή ουρλιαχτά), διαλείπουσα μείωση της ταχύτητας, στη συνέχεια πλήρης στάση.Η έξοδος του ταχομέτρου 3 καλωδίων επιτρέπει την έγκαιρη ανίχνευση της μείωσης της ταχύτητας πριν από την πλήρη βλάβηΣε καθαρά περιβάλλοντα, οι ανεμιστήρες συνήθως φτάνουν στην ονομαστική τους διάρκεια ζωής· σε περιβάλλοντα με σκόνη ή μολυσμένα με λάδι, η επιταχυνόμενη μόλυνση της σφραγίδας του ρυμουλκούματος συντομεύει σημαντικά τη διάρκεια ζωής.

Ε3: Μπορεί η έξοδος σήματος 3 καλωδίων από το 109P042H6D14 να χρησιμοποιηθεί τόσο για την εμφάνιση ταχύτητας όσο και για την ενεργοποίηση συναγερμού;

Ναι η έξοδος του ταχομέτρου παράγει ένα σχηματισμό παλμών σε συχνότητα ανάλογη με τις στροφές ανά λεπτό.Αυτό το σήμα μπορεί να τροφοδοτήσει ταυτόχρονα σε έναν μετρητή συχνότητας για την εμφάνιση RPM και ένα κύκλωμα συγκριτή ελάχιστης συχνότητας για την ενεργοποίηση συναγερμούΠολλοί βιομηχανικοί PLC και ελεγκτές κίνησης παρέχουν ειδικές εισόδους ταχομέτρου ανεμιστήρα που επεξεργάζονται και τις δύο λειτουργίες από το ενιαίο τρίτο καλώδιο χωρίς εξωτερικά κυκλώματα.

Ε4: Ποιος είναι ο σωστός προσανατολισμός για την τοποθέτηση του 109P042H6D14;

Οι ανεμιστήρες με σφαιρικό ρυμουλκούμενο λειτουργούν αξιόπιστα σε οποιοδήποτε προσανατολισμό τοποθέτησης ̇ οριζόντιος άξονας (αναπνευστικός ανεμιστήρας που φυσάει οριζόντια), κάθετος άξονας προς τα πάνω (αναπνευστικός ανεμιστήρας στο κάτω μέρος του περίβληματος),ή κατακόρυφο άξονα προς τα κάτω (ελαφροδότης πάνω από το περίβλημα). Σε αντίθεση με τους ανεμιστήρες που απαιτούν ειδικούς προσανατολισμούς για τη διανομή λιπαντικού, τα σφαιροφόρα ρουλεμάν του 109P042H6D14 διατηρούν σταθερή λιπαντική, ανεξάρτητα από τη γωνία τοποθέτησης.Τοποθέτηση με το πρόσωπο της ετικέτας ανεμιστήρα που δείχνει προς την κατεύθυνση πρόσληψης για να επιβεβαιωθεί η σωστή κατεύθυνση ροής αέρα.
