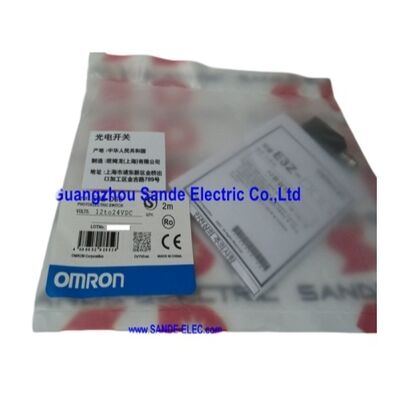

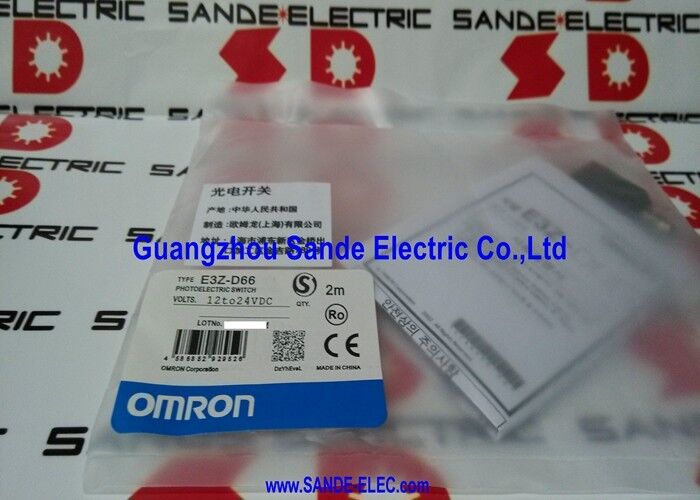

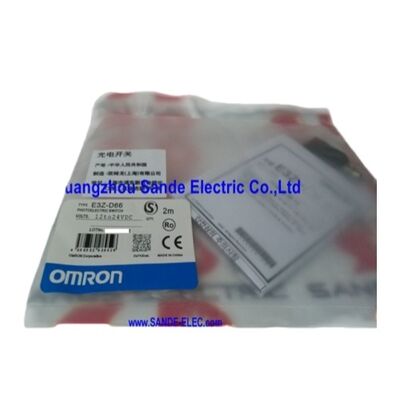

Omron Φωτοηλεκτρικός Διακόπτης E3Z-D66 E3ZD66

Φωτοηλεκτρικός αισθητήρας διάχυτης ανάκλασης Omron E3Z-D66

Επισκόπηση

Το Omron E3Z-D66 είναι ένας συμπαγής φωτοηλεκτρικός αισθητήρας διάχυτης ανάκλασης σχεδιασμένος για γενική βιομηχανική ανίχνευση όπου η γρήγορη εναλλαγή, το μικρό μέγεθος σώματος και η απλή ενσωμάτωση είναι πιο σημαντικά από την μεγάλη απόσταση ανίχνευσης.

Το τετράγωνο σώμα του, η απόσταση ανίχνευσης 100 mm σε στόχο λευκού χαρτιού και η έξοδος NPN ανοιχτού συλλέκτη το καθιστούν πρακτική επιλογή για εξοπλισμό συσκευασίας, σταθμούς συναρμολόγησης, σημεία μεταφοράς και συμπαγείς τμήματα μεταφορικών ταινιών όπου απαιτείται αξιόπιστη ανίχνευση αντικειμένων σε περιορισμένο χώρο εγκατάστασης.

Αυτό το μοντέλο είναι ιδιαίτερα χρήσιμο όταν ένας κατασκευαστής μηχανών επιθυμεί έναν αυτόνομο αισθητήρα με ενσωματωμένο ενισχυτή αντί για ξεχωριστό ενισχυτή και διάταξη κεφαλής οπτικής ίνας.

Το E3Z-D66 συνδυάζει την οπτική ανίχνευσης και το στάδιο εξόδου σε ένα συμπαγές περίβλημα, το οποίο απλοποιεί την εγκατάσταση και μειώνει τον αριθμό των εξαρτημάτων στο πεδίο.

Για την καθημερινή εργασία αυτοματισμού, αυτό συχνά σημαίνει ταχύτερη ρύθμιση, ευκολότερη αντικατάσταση και πιο καθαρή καλωδίωση.

Το ηλεκτρικό του προφίλ ταιριάζει επίσης καλά με τα σύγχρονα συστήματα ελέγχου.

Ο αισθητήρας λειτουργεί από 12 έως 24 VDC, χρησιμοποιεί έξοδο NPN ανοιχτού συλλέκτη, υποστηρίζει επιλέξιμη λειτουργία Light-ON/Dark-ON και αποκρίνεται εντός 1 ms.

Αυτά τα χαρακτηριστικά τον καθιστούν κατάλληλο για μηχανές που χρειάζονται αξιόπιστη εναλλαγή χωρίς περίπλοκη ρύθμιση παραμέτρων, ενώ τα προστατευτικά κυκλώματα προσθέτουν πρακτική ανθεκτικότητα για την καθημερινή εργοστασιακή συντήρηση.

Βασικές Προδιαγραφές

Απλότητα Ενσωματωμένου Ενισχυτή

Ένα από τα πιο πρακτικά πλεονεκτήματα του E3Z-D66 είναι ότι είναι τύπου ενσωματωμένου ενισχυτή.

Αυτό σημαίνει ότι ο εγκαταστάτης δεν χρειάζεται να διαχειρίζεται ξεχωριστά μια κεφαλή ανίχνευσης και μια μονάδα ενισχυτή, γεγονός που μπορεί να μειώσει την πολυπλοκότητα της καλωδίωσης και να επιταχύνει την εργασία αντικατάστασης.

Σε εξοπλισμό όπου η θέση του αισθητήρα είναι προσβάσιμη και ένα αυτόνομο σώμα ταιριάζει στη διάταξη, αυτή η απλούστερη αρχιτεκτονική είναι συχνά η καλύτερη επιλογή.

Διάχυτη Ανίχνευση για Γενικό Αυτοματισμό

Η διάχυτη ανίχνευση λειτουργεί καλά σε ένα ευρύ φάσμα γενικών εφαρμογών, επειδή δεν απαιτεί ξεχωριστό ανακλαστήρα ή δέκτη.

Αυτό καθιστά το E3Z-D66 εύκολο στην εφαρμογή σε εργασίες ανίχνευσης αντικειμένων μικρής εμβέλειας, όπως η παρουσία χαρτοκιβωτίων, η επαλήθευση εξαρτημάτων, η ανίχνευση δίσκων και η επιβεβαίωση ακολουθίας μηχανών.

Σε πολλά συμπαγή βιομηχανικά συστήματα, αυτό το πρακτικό πλεονέκτημα εγκατάστασης έχει τόση σημασία όσο και η ίδια η προδιαγραφή ανίχνευσης.

Συχνές Ερωτήσεις

Ε1: Για ποιες εφαρμογές είναι το E3Z-D66 πιο κατάλληλο;
Είναι πιο κατάλληλο για ανίχνευση αντικειμένων μικρής εμβέλειας σε συμπαγή εξοπλισμό αυτοματισμού. Τυπικές εφαρμογές περιλαμβάνουν γραμμές συσκευασίας, εξαρτήματα συναρμολόγησης, μικρούς μεταφορικούς ιμάντες και μηχανισμούς μεταφοράς όπου ένας αυτόνομος φωτοηλεκτρικός αισθητήρας είναι ευκολότερος στην τοποθέτηση και την καλωδίωση από ένα ξεχωριστό σύστημα ενισχυτή.

Ε2: Γιατί ένας μηχανικός θα επέλεγε ένα μοντέλο διάχυτης ανάκλασης αντί για τύπου διάτρησης;
Ένας αισθητήρας διάχυτης ανάκλασης απλοποιεί την εγκατάσταση, επειδή δεν χρειάζεται ξεχωριστό δέκτη ή ανακλαστήρα.

Στην πράξη, αυτό μπορεί να μειώσει τον αριθμό των υλικών και να διευκολύνει την ενσωμάτωση του σημείου ανίχνευσης, ειδικά όταν ο στόχος περνάει κοντά στον αισθητήρα και η απαιτούμενη απόσταση ανίχνευσης είναι μέτρια.

Ε3: Είναι ο χρόνος απόκρισης 1 ms κατάλληλος για εξοπλισμό παραγωγής;
Ναι. Μια απόκριση 1 ms είναι αρκετά γρήγορη για πολλές κοινές εργασίες βιομηχανικής ανίχνευσης, συμπεριλαμβανομένης της επιβεβαίωσης εξαρτημάτων και του ελέγχου ακολουθίας σε συμπαγείς μηχανές.

Υποστηρίζει σταθερή εναλλαγή χωρίς να αναγκάζει τον σχεδιαστή σε μια πιο εξειδικευμένη πλατφόρμα υψηλής ταχύτητας οπτικών.

Ε4: Τι πρέπει να γνωρίζουν οι χρήστες για τη λειτουργία Light-ON / Dark-ON;
Αυτό το χαρακτηριστικό παρέχει στον εγκαταστάτη μεγαλύτερη ευελιξία στην αντιστοίχιση της εξόδου του αισθητήρα με τη λογική της μηχανής.

Αντί να επανασχεδιάζει το πρόγραμμα ελέγχου γύρω από ένα σταθερό στυλ εξόδου, ο μηχανικός μπορεί να επιλέξει τη συμπεριφορά που ταιριάζει καλύτερα στην εφαρμογή και στο κύκλωμα εισόδου λήψης.

Ε5: Τι πρέπει να επαληθεύσουν οι αγοραστές πριν από την παραγγελία;
Οι αγοραστές πρέπει να επιβεβαιώσουν τη μέθοδο ανίχνευσης, την απαιτούμενη απόσταση ανίχνευσης, τον τύπο εξόδου, τη μορφή του συνδέσμου και την τάση τροφοδοσίας.

Για εργασίες αντικατάστασης, είναι επίσης σημαντικό να ελέγξετε αν η αρχική μηχανή χρησιμοποιεί έκδοση με σύνδεσμο ή προ-καλωδιωμένη έκδοση της ίδιας κατηγορίας αισθητήρων.
