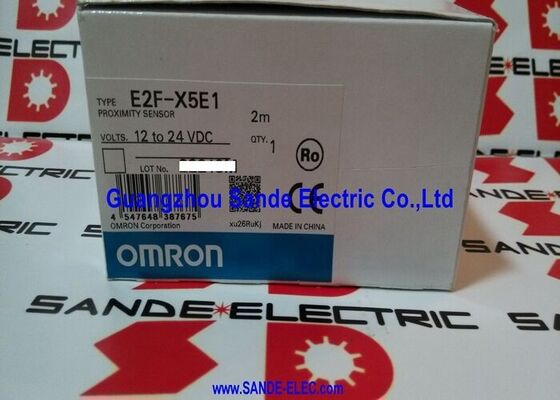

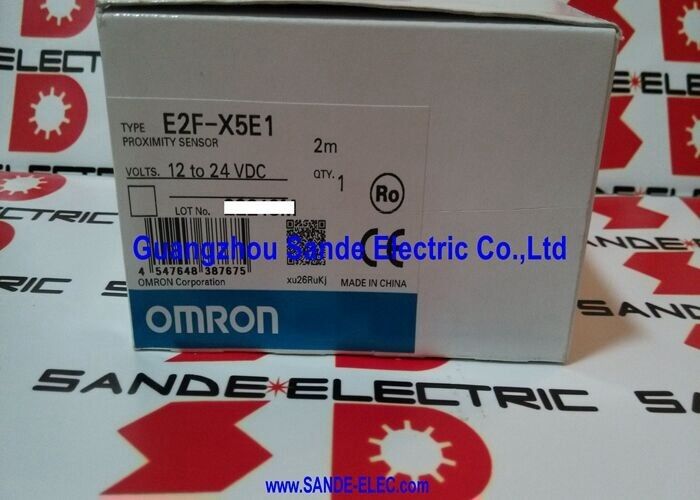

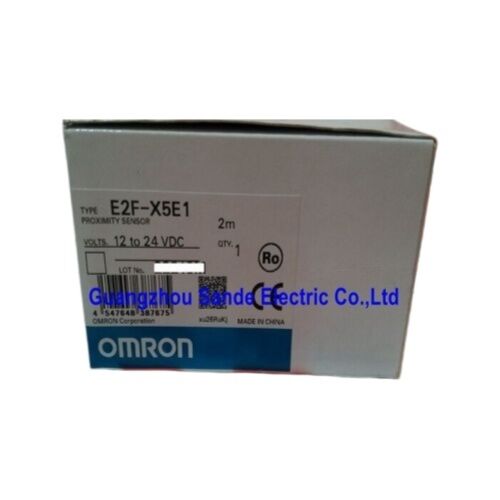

Αισθητήρας διακόπτη εγγύτητας Omron E2F-X5E1 E2FX5E1

Αισθητήρας Επαγωγικής Εγγύτητας Θωρακισμένος M18, DC 3-Καλωδίων, NPN, ΝΟ

Αυτός ο θωρακισμένος επαγωγικός αισθητήρας εγγύτητας M18 έχει σχεδιαστεί για αξιόπιστη ανίχνευση μετάλλων μικρής εμβέλειας σε συστήματα βιομηχανικού αυτοματισμού. Κατασκευασμένος σε κυλινδρικό περίβλημα με σπείρωμα, αποτελεί μια πρακτική επιλογή για μηχανές που απαιτούν σταθερή ανίχνευση θέσης, επιβεβαίωση αντικειμένων και επαναλαμβανόμενη απόδοση μεταγωγής σε συμπαγείς χώρους τοποθέτησης.

Με ονομαστική απόσταση ανίχνευσης 5 mm, αυτός ο αισθητήρας είναι κατάλληλος για την ανίχνευση σιδηρούχων μεταλλικών στόχων σε εξοπλισμό όπως μεταφορικές ταινίες, μηχανές συσκευασίας, σταθμούς συναρμολόγησης, μονάδες μεταφοράς και γενικές γραμμές αυτοματισμού εργοστασίων.

Ο θωρακισμένος σχεδιασμός βοηθά στην ελεγχόμενη εγκατάσταση σε μεταλλικά περιβάλλοντα, καθιστώντας ευκολότερη την ενσωμάτωση σε μηχανήματα όπου ο χώρος είναι περιορισμένος και η συνέπεια της ανίχνευσης έχει σημασία.

Η διαμόρφωση DC 3-καλωδίων και η έξοδος NPN κανονικά ανοιχτή τον καθιστούν συμβατό με πολλά τυπικά συστήματα ελέγχου που χρησιμοποιούνται σε βιομηχανικό εξοπλισμό.

Λειτουργεί με 12 έως 24 VDC, με επιτρεπόμενο εύρος λειτουργίας 10 έως 30 VDC, παρέχοντας στους μηχανικούς ευελιξία στο σχεδιασμό πινάκων και στην εγκατάσταση πεδίου.

Μια μέγιστη χωρητικότητα μεταγωγής 200 mA επιτρέπει στον αισθητήρα να χειρίζεται κοινές απαιτήσεις εισόδου ελέγχου με αξιόπιστη συμπεριφορά εξόδου.

Για καθημερινή βιομηχανική χρήση, αυτό το μοντέλο προσφέρει έναν ισορροπημένο συνδυασμό συμπαγούς μεγέθους, σταθερής ανίχνευσης και απλής καλωδίωσης.

Ο κόκκινος δείκτης ανίχνευσης παρέχει σαφή οπτική ανάδραση στους χειριστές και στο προσωπικό συντήρησης κατά την έναρξη λειτουργίας και την αντιμετώπιση προβλημάτων. Με συχνότητα απόκρισης 600 Hz, είναι αρκετά γρήγορος για πολλές τυπικές εργασίες αυτοματισμού όπου η επαναλαμβανόμενη ανίχνευση είναι πιο σημαντική από την υπερβολική πολυπλοκότητα.

Αυτός ο αισθητήρας είναι μια σταθερή επιλογή για κατασκευαστές μηχανών OEM, ομάδες συντήρησης και βιομηχανικούς αγοραστές που αναζητούν έναν επαγωγικό αισθητήρα M18 που προσφέρει αξιόπιστη ανίχνευση μετάλλων, εύκολη εγκατάσταση και πρακτική συμβατότητα ελέγχου.

Τεχνικά Δεδομένα

Συχνές Ερωτήσεις

Ε1: Τι υλικά μπορεί να ανιχνεύσει αυτός ο αισθητήρας και επηρεάζει το υλικό του στόχου την απόδοση;
Αυτός ο αισθητήρας έχει σχεδιαστεί κυρίως για την ανίχνευση σιδηρούχων μεταλλικών στόχων, οι οποίοι παρέχουν την πιο σταθερή και προβλέψιμη απόδοση ανίχνευσης. Μπορεί επίσης να ανιχνεύσει μη σιδηρούχα μέταλλα, αλλά η αποτελεσματική απόσταση ανίχνευσης συνήθως μειώνεται, επειδή διαφορετικά μέταλλα αλληλεπιδρούν διαφορετικά με το πεδίο ανίχνευσης.

Για καλύτερα αποτελέσματα στη βιομηχανική χρήση, το υλικό του στόχου, το μέγεθος του στόχου και η απόσταση τοποθέτησης θα πρέπει να λαμβάνονται υπόψη κατά την επιλογή και την εγκατάσταση.

Ε2: Για τι είδους βιομηχανικές εφαρμογές είναι κατάλληλος αυτός ο αισθητήρας;
Αυτός ο αισθητήρας είναι κατάλληλος για εργασίες ανίχνευσης μετάλλων μικρής εμβέλειας σε εξοπλισμό αυτοματισμού, συμπεριλαμβανομένης της επαλήθευσης παρουσίας εξαρτημάτων, της ανίχνευσης θέσης στάσης, της επιβεβαίωσης θέσης κυλίνδρου, του ελέγχου ευρετηρίασης και της παρακολούθησης γραμμών μεταφοράς.

Το σώμα του με σπείρωμα M18 και η θωρακισμένη κατασκευή του το καθιστούν ιδιαίτερα πρακτικό για μηχανήματα όπου ο χώρος τοποθέτησης είναι περιορισμένος και απαιτείται αξιόπιστη επαναλαμβανόμενη ανίχνευση. Χρησιμοποιείται συνήθως σε μεταφορικές ταινίες, συστήματα συσκευασίας, εξαρτήματα συναρμολόγησης και εξοπλισμό γενικής χρήσης αυτοματισμού εργοστασίων.

Ε3: Ποιο είναι το πλεονέκτημα ενός θωρακισμένου επαγωγικού αισθητήρα M18 στο σχεδιασμό μηχανών;
Ένας θωρακισμένος αισθητήρας είναι ευκολότερος στην εγκατάσταση σε μεταλλικά στηρίγματα ή συμπαγείς δομές μηχανών, επειδή το πεδίο ανίχνευσης είναι πιο συγκεντρωμένο στην μπροστινή όψη. Αυτό βοηθά στη μείωση της ανεπιθύμητης επίδρασης από το περιβάλλον μέταλλο και καθιστά την εγκατάσταση πιο προβλέψιμη σε συμπαγείς διατάξεις εξοπλισμού.

Για τους κατασκευαστές μηχανών και τους μηχανικούς συντήρησης, αυτό σημαίνει ευκολότερη μηχανική ενσωμάτωση, καθαρότερη τοποθέτηση και πιο σταθερή συμπεριφορά ανίχνευσης όταν η εγκατάσταση γίνεται εντός του συνιστώμενου εύρους απόστασης.

Ε4: Τι πρέπει να γνωρίζουν οι χρήστες για την έξοδο NPN κανονικά ανοιχτή πριν την καλωδίωση σε ένα σύστημα ελέγχου;
Αυτό το μοντέλο χρησιμοποιεί έξοδο NPN κανονικά ανοιχτή, που σημαίνει ότι η έξοδος μεταγωγεί όταν ανιχνεύεται ο στόχος και προορίζεται για συστήματα ελέγχου που δέχονται λογική σήματος τύπου NPN. Πριν από την εγκατάσταση, ο χρήστης θα πρέπει να επιβεβαιώσει τη συμβατότητα εισόδου PLC, το εύρος τάσης τροφοδοσίας και τις απαιτήσεις ρεύματος φορτίου.

Η χωρητικότητα μεταγωγής είναι έως 200 mA, επομένως είναι κατάλληλη για πολλές τυπικές εισόδους ελέγχου, αλλά οι σχεδιαστές συστημάτων θα πρέπει ακόμα να επαληθεύουν τα ηλεκτρικά χαρακτηριστικά της συσκευής λήψης για να διασφαλίσουν σταθερή μακροπρόθεσμη λειτουργία.

Ε5: Ποιοι παράγοντες είναι οι πιο σημαντικοί για την επίτευξη σταθερής απόδοσης ανίχνευσης στην πραγματική χρήση;
Η σταθερή απόδοση εξαρτάται από διάφορους πρακτικούς παράγοντες: το υλικό του στόχου θα πρέπει ιδανικά να είναι σιδηρούχο μέταλλο, το μέγεθος του στόχου θα πρέπει να είναι κοντά ή μεγαλύτερο από το τυπικό αντικείμενο ανίχνευσης και η απόσταση τοποθέτησης θα πρέπει να παραμένει εντός του χρησιμοποιήσιμου εύρους ρύθμισης 0 έως 4 mm.

Οι μηχανικοί θα πρέπει επίσης να δώσουν προσοχή στην ποιότητα της καλωδίωσης, στη σταθερότητα της τροφοδοσίας και στη μηχανική επαναληψιμότητα του κινούμενου μέρους που ανιχνεύεται. Σε περιβάλλοντα παραγωγής, η σωστή εγκατάσταση συνήθως έχει τόση σημασία όσο και η προδιαγραφή του αισθητήρα.
