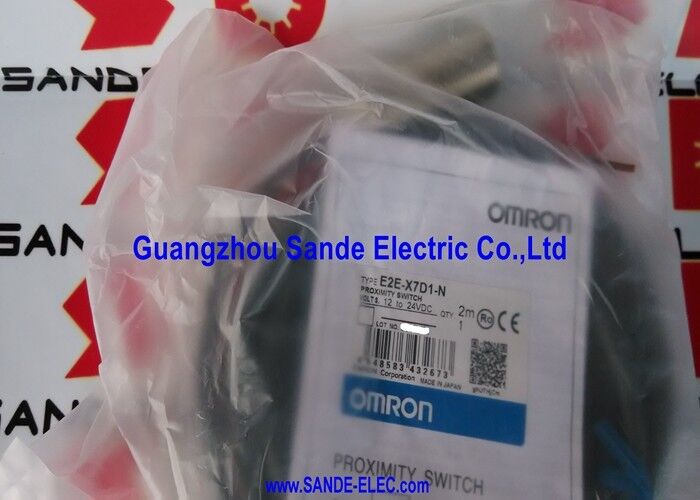

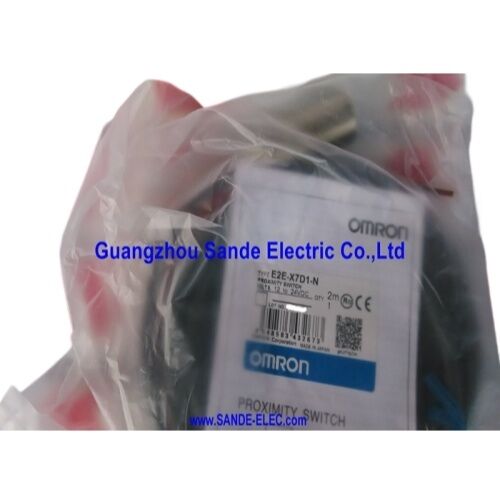

Ο αισθητήρας διακόπτη εγγύτητας Omron E2E-X7D1-N E2EX7D1N

Omron E2E-X7D1-N. ∙ ∙ ∙ M18, 7mm, DC 2-Wire NO, 10 ∙ 30VDC, 500Hz, IP67, προστατευμένο

Σύνοψη

ΗOmron E2E-X7D1-Nείναι ένα προστατευμένο αισθητήρα επαγγέλματος M18 που είναι καλωδιωμένο ως συσκευή συνεχούς ρεύματος 2 καλωδίων, χωρίς ξεχωριστό αγωγό τροφοδοσίας,μόνο δύο καλώδια που συνδέουν τον αισθητήρα στο κύκλωμα φορτίου μεταξύ της θετικής παροχής συνεχούς ρεύματος και του φορτίου.

Ανιχνεύει στόχους σιδηρούχων μετάλλων σε απόσταση έως 7 mm και αλλάζει φορτίο 3 ̊100mA έως 500 Hz, με διαρροή 0,8 mA στην κατάσταση απενεργοποίησης και προστασία IP67 τόσο από εισροή σκόνης όσο και από προσωρινή βύθιση.

Το κύκλωμα 2-σύρματος συνεχούς ρεύματος είναι δομικά το ίδιο με έναν μηχανικό διακόπτη που είναι καλωδιωμένος σε σειρά με το φορτίο του: ένα καλώδιο για τη θετική τροφοδοσία, ένα καλώδιο για το φορτίο, φορτίο για την τροφοδοσία επιστροφής.

Όταν υπάρχει ένας στόχος, το εσωτερικό κύκλωμα του αισθητήρα διεξάγει και το ρεύμα ρέει μέσα από το φορτίο.

Όταν ο στόχος απουσιάζει, το κύκλωμα είναι ανοιχτό, εκτός από τη διαρροή 0,8mA που ρέει μέσα από το φορτίο ακόμη και σε κατάσταση απενεργοποίησης.Η τοπολογία δύο καλωδίων δεν απαιτεί εξωτερικό καλώδιο τροφοδοσίας και απλοποιεί την καλωδίωση των πάνελ σε μηχανές όπου κάθε αγωγός μετρά, ενώ η πολωμένη σχεδίαση αποτρέπει τη ζημιά από τις αντιστροφικές συνδέσεις τροφοδοσίας.

Two status LEDs — a red operation indicator that shows the current output state and a green setting indicator that confirms the target is within the usable setting range — provide commissioning feedback that two-wire sensors of older generations did not offer.

Το πράσινο LED είναι ιδιαίτερα χρήσιμο κατά τη διάρκεια της ρύθμισης: φωτίζει όταν η απόσταση στόχου βρίσκεται εντός του εύρους ρύθμισης 0·5,6 mm,επιβεβαιώνοντας ότι το κενό εγκατάστασης βρίσκεται τόσο εντός της εμβέλειας ανίχνευσης όσο και εντός της ζώνης σταθερότητας, η εναλλαγή χωρίς αναπήδηση είναι αξιόπιστη.

Βασικές προδιαγραφές

Προστατευμένο από M18

"Προσωπικά όργανα" για την κατασκευή ή την κατασκευή οχημάτων με κινητήρα ή κινητήρα που λειτουργεί με κινητήρα ή κινητήρα που λειτουργεί με κινητήρα ή κινητήρα που λειτουργεί με κινητήρα.καταστολή της πλευρικής επέκτασης πεδίου μέσω ενσωματωμένης θωράκισης που είναι ενσωματωμένη στο περίβλημαΗ συσκευή E2E-X7D1-N μπορεί να τοποθετηθεί με το πρόσωπο της σε μια μεταλλική επιφάνεια, περιτριγυρισμένη από μέταλλο από όλες τις πλευρές.χωρίς το γύρω μέταλλο να απορροφά το πεδίο αισθητήρα προς τα εμπρός και να μειώνει το εύρος ανίχνευσης.

Επτά χιλιοστά απόσταση ανίχνευσης από ένα προστατευμένο σχέδιο M18 είναι μια καλά ισορροπημένη προδιαγραφή.

Οι προστατευμένοι αισθητήρες M18 στην τυπική κατηγορία E2E συνήθως φτάνουν τα 5 ̊7 mm. Η βαθμολογία 7 mm της παραλλαγής X7D είναι προς το ανώτερο άκρο της προστατευμένης κατασκευής M18.

Στις εγκαταστάσεις με πλέγμα στηρίγματος, το πλήρες κενό 7 mm μεταξύ της επιφάνειας του αισθητήρα και του πλησιέστερου σημείου προσέγγισης του στόχου είναι διαθέσιμο, με το εύρος ρύθμισης 0 ′5.6 mm που παρέχουν την ζώνη εργασίας όπου η ανίχνευση είναι σταθερή.

Το νικελωμένο κρυστάλλινο περίβλημα είναι μια επιλογή μηχανικής προδιαγραφής καθώς και υλικής: η νικελωμένη επικάλυψη προστατεύει το υποκείμενο κρυστάλλινο από τις διαβρωτικές επιδράσεις του ελαίου κοπής, του ψυκτικού,και οι αλκαλικοί καθαριστικοί παράγοντες που χρησιμοποιούνται στους κύκλους πλύσης με μηχανή, ενώ το σώμα από χαλκό παρέχει τη θερμική αγωγιμότητα που απαιτείται για την διάλυση της μικρής θερμότητας που παράγεται από το κύκλωμα ταλαντωτή του αισθητήρα σε συνεχή λειτουργία.

Δύο-σύρματος DC ∆ύση διαρροής και επιλογή φορτίου

Το μέγιστο ρεύμα διαρροής 0,8mA μέσω της εξόδου εκτός κατάστασης του E2E-X7D1-N είναι η προδιαγραφή που επηρεάζει άμεσα την επιλογή φορτίου.Αυτό το ρεύμα ρέει μέσα από το συνδεδεμένο φορτίο, ακόμη και όταν δεν υπάρχει κανένα στόχοςΓια τις περισσότερες κάρτες εισόδου PLC, οι οποίες αντλούν 520mA για μια λογική 1 και έχουν ένα σαφές κατώτατο όριο άνω των 2mA, το 0,8mA είναι πολύ κάτω από το κατώτατο όριο ανάφλεξης και δεν προκαλεί ψευδή ενεργοποίηση.

Όταν οι ψευδείς εξόδοι από διαρροή προκαλούν ανησυχία, μια αντίσταση παράκαμψης σε όλο το φορτίο (εισαγωγή PLC ή τροχιά ρελέα) μετακινεί το ρεύμα διαρροής και αποτρέπει την ψευδή ενεργοποίηση.Η τιμή της αντίστασης πρέπει να υπολογίζεται για να διατηρείται η πτώση τάσης σε όλο το φορτίο κάτω από το κατώτατο όριο ανάφλεξης όταν 00,8mA ρέει μέσα από τον παράλληλο συνδυασμό.

Συνήθως οι αντίστοιχοι 5,6kΩ έως 10kΩ επιτυγχάνουν αυτό για τις τυπικές εισόδους PLC 24V χωρίς να επηρεάζουν μετρήσιμα τη συμπεριφορά του αισθητήρα όταν η έξοδος είναι ενεργά αγωγός.

Το ελάχιστο ρεύμα φορτίου 3mA είναι εξίσου σημαντικό: το εσωτερικό κύκλωμα εξόδου του αισθητήρα απαιτεί τουλάχιστον 3mA να ρέει μέσα από αυτό για να διατηρηθεί σταθερή μετάβαση.

Τα φορτία που αντλούν λιγότερο από 3mA ̇ πολύ υψηλής αντίστασης εισόδους PLC σε ορισμένους σύγχρονους ελεγκτές ̇ ενδέχεται να μην παρέχουν επαρκές ρεύμα για σταθερή λειτουργία,που οδηγεί σε διαλείπουσα ή αναξιόπιστη εναλλαγή εξόδου.

Γενικές ερωτήσεις

Ε1: Ποια είναι η διαφορά μεταξύ του E2E-X7D1-N (2-σύρματος DC) και μιας 3σύρματης έκδοσης NPN του ίδιου αισθητήρα;

Η έκδοση 2-σύρματος συνεχούς ρεύματος (αυτός ο αισθητήρας) συνδέεται κατά σειρά με το φορτίο ̇ δύο καλώδια συνολικά, χωρίς ξεχωριστό αγωγό τροφοδοσίας.και το ελάχιστο ρεύμα φορτίου είναι 3mA.

Η έκδοση NPN 3 καλωδίων (π.χ. E2E-X7ME1) χρησιμοποιεί ένα ξεχωριστό καλώδιο τροφοδοσίας, ένα κοινό καλώδιο,και ένα καλώδιο εξόδου το τρανζιστόρ εξόδου αλλάζει το φορτίο σε κοινό χωρίς ελάχιστη απαίτηση ρεύματος φορτίου και αμελητέα διαρροή.

Επιλέξτε την έκδοση δύο καλωδίων για απλή αντικατάσταση δύο αγωγών των μηχανικών διακόπτες ορίου. Επιλέξτε την έκδοση τριών καλωδίων για ευαίσθητα φορτία (εισόδους PLC χαμηλής αντίστασης,Εισόδους λογικής πύλης) που δεν μπορούν να ανεχθούν διαρροές ή απαιτούν ελάχιστη εναλλαγή χωρίς ρεύμα.

Ε2: Ο αισθητήρας έχει δύο LEDs, τι δείχνει ο καθένας;

Το κόκκινο LED αντικατοπτρίζει την τρέχουσα κατάσταση εξόδου: ανάβει όταν η έξοδος είναι αγωγός (ανιχνεύεται στόχος, δεν υπάρχει έξοδος ON), σβήνει όταν δεν υπάρχει στόχος.

Το πράσινο LED είναι ένας δείκτης εύρους ρύθμισης: φωτίζει όταν ο στόχος βρίσκεται εντός του εύρους ρύθμισης 0·5,6 mm ∙ που επιβεβαιώνει ότι το εγκατεστημένο κενό είναι κατάλληλο για σταθερή εναλλαγή.το πράσινο LED πρέπει να είναι ενεργοποιημένο όταν ο στόχος βρίσκεται στην προβλεπόμενη θέση ανίχνευσης και απενεργοποιημένο όταν ο στόχος απουσιάζει ή βρίσκεται εκτός του εύρους ανίχνευσηςΕάν το πράσινο LED είναι ΑΠΟΣΚΕΛΕΙΟ όταν ο στόχος βρίσκεται στην προβλεπόμενη θέση, το κενό υπερβαίνει το όριο ρύθμισης των 5,6 mm.

Ε3: Μπορεί το E2E-X7D1-N να ανιχνεύσει στόχους από ανοξείδωτο χάλυβα ή αλουμίνιο;

Ναι, με μειωμένη αποτελεσματική απόσταση ανίχνευσης.

Το αλουμίνιο παράγει περίπου 35-45% περίπου 2,5-3,2 mm. Ο χαλκός είναι ο λιγότερο ευαίσθητος, συνήθως κάτω από την αποτελεσματική απόσταση των 2 mm.

Για τους μη σιδηροειδείς στόχους, μετράται η πραγματική απόσταση διακόπτη με το συγκεκριμένο υλικό υπό συνθήκες εγκατάστασης και το διαχωρισμό εντός του μετρούμενου αποτελεσματικού εύρους ορίζεται με περιθώριο ασφάλειας.

Ε4: Τι σημαίνει "με πολικότητα" για την έξοδο DC 2-σύρματος;

"Με πολικότητα" σημαίνει ότι ο αισθητήρας έχει καθορισμένο θετικό και αρνητικό τερματικό τροφοδοτήματος, τα δύο καλώδια δεν είναι εναλλάξιμα.ο καταστολέας υπερχείλισης αντίστροφης πολικότητας στο κύκλωμα προστασίας αποτρέπει τη ζημιά από σύντομη αντιστροφή πολικότητας κατά την εγκατάσταση.

Τυπικά χρώματα καλωδίων Omron 2 καλωδίων: καφέ = θετική σύνδεση τροφοδοσίας, μπλε = αρνητική σύνδεση τροφοδοσίας (για την επιστροφή φορτίου).

Ε5: Είναι το E2E-X7D1-N κατάλληλο για τοποθέτηση σε αλουμινένιο στήριγμα;

Ως προστατευμένος αισθητήρας, το E2E-X7D1-N μπορεί να τοποθετηθεί σε ατσάλινο και αλουμινένιο στήριγμα.

The shielding inside the sensor body focuses the field forward and prevents the surrounding bracket material from reducing the sensing range — whether the bracket is ferrous steel or non-ferrous aluminium.

Αυτό έρχεται σε αντίθεση με τους μη προστατευμένους αισθητήρες, οι οποίοι επηρεάζονται από οποιοδήποτε μέταλλο εντός των καθορισμένων ελάχιστων πλευρικών και πίσω διαχωρισμών τους, ανεξάρτητα από τον τύπο του υλικού.
