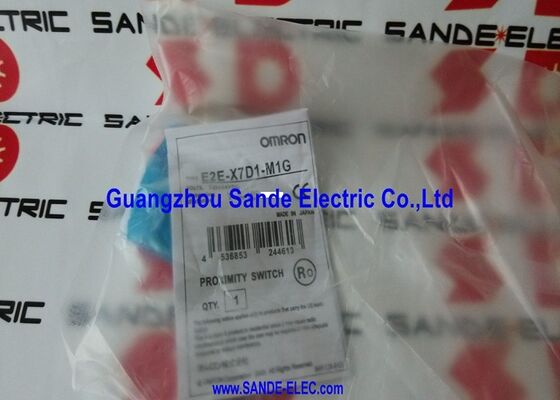

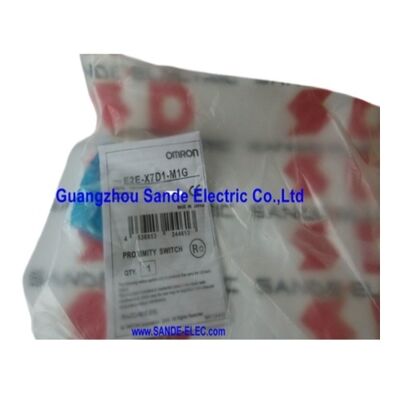

Ο φωτοηλεκτρικός διακόπτης OMRON E2E-X7D1-M1G E2EX7D1M1G

Omron E2E-X7D1-M1G | Επαγωγικός αισθητήρας εγγύτητας — Θωρακισμένος M18, 7mm ΝΟ, DC 2-Καλωδίων, Ανοξείδωτος Χάλυβας, IP67/IP69K, Σύνδεσμος M12, Ανθεκτικός στη Θερμότητα & Απορρυπαντικά

Επισκόπηση

Ο Omron E2E-X7D1-M1G είναι ένας θωρακισμένος επαγωγικός αισθητήρας εγγύτητας M18 με απόσταση ανίχνευσης 7mm και έξοδο DC 2-καλωδίων κανονικά ανοιχτή (NO), που συνδέεται μέσω ενός συνδέσμου πεδίου M12 με διάταξη IEC.

Η θωράκιση από ανοξείδωτο χάλυβα, η διπλή βαθμολογία προστασίας IP67/IP69K και η αντοχή στη θερμότητα και στα βιομηχανικά απορρυπαντικά τον διαφοροποιούν από τους τυπικούς βιομηχανικούς αισθητήρες εγγύτητας που έχουν σχεδιαστεί αποκλειστικά για περιβάλλοντα ψυκτικού μηχανών εργαλείων — ο E2E-X7D1-M1G είναι κατασκευασμένος για τις πιο σκληρές χημικές και θερμικές συνθήκες που συναντώνται στην επεξεργασία τροφίμων, την παραγωγή ποτών, τη φαρμακευτική παραγωγή και τα βιομηχανικά συστήματα πλύσης.

Η διεπαφή συνδέσμου M12 σε αυτόν τον αισθητήρα δεν είναι απλώς μια ευκολία καλωδίωσης — σε περιβάλλοντα όπου ο αισθητήρας καθαρίζεται, πλένεται ή ατμίζεται τακτικά, ο σύνδεσμος M12 παρέχει ένα σφραγισμένο, χωρίς εργαλεία σημείο αποσύνδεσης για αντικατάσταση ή συντήρηση του αισθητήρα χωρίς να διαταράσσεται η σταθερή διαδρομή καλωδίωσης.

Οι συνδέσεις με σπείρωμα από ανοξείδωτο χάλυβα διατηρούν την ακεραιότητα της στεγανότητάς τους σε επαναλαμβανόμενους κύκλους αποστείρωσης πολύ καλύτερα από τους πλαστικούς συνδέσμους κουμπωτού τύπου, και η διάταξη ακίδων M12 IEC είναι το καθιερωμένο πρότυπο για βιομηχανικές συσκευές σε περιβάλλοντα πλύσης.

Με συνολικό μήκος 53mm και μήκος σπειρώματος 38mm, ο E2E-X7D1-M1G παρέχει σημαντικό βάθος εμπλοκής σπειρώματος μέσω τοιχωμάτων μηχανών, πλαισίων εξοπλισμού ή υγειονομικών μπλοκ στήριξης — το μεγαλύτερο μήκος σπειρώματος σε σύγκριση με τους τυπικούς αισθητήρες M18 εξασφαλίζει ασφαλή στήριξη ακόμη και σε κατασκευές από ανοξείδωτο χάλυβα όπου απαιτείται το πλήρες βάθος σπειρώματος για μηχανική σταθερότητα έναντι κραδασμών και φορτίων κύκλου μηχανής.

Βασικές Προδιαγραφές

IP67 και IP69K — Δύο Διαφορετικές Προκλήσεις Υγρών

Το IP67 καλύπτει την πλήρη προστασία από σκόνη και την προσωρινή βύθιση σε 1 μέτρο για 30 λεπτά — προστασία από ψυκτικό μηχανής, πιτσιλιές από εργασίες καθαρισμού και συσσωρευμένο υγρό στη θέση στήριξης του αισθητήρα.

Αυτό είναι το βασικό επίπεδο για οποιονδήποτε βιομηχανικό αισθητήρα εγγύτητας που εγκαθίσταται σε υγρά περιβάλλοντα μηχανών.

Το IP69K επεκτείνει την προστασία ειδικά στον καθαρισμό υψηλής πίεσης και υψηλής θερμοκρασίας — το πρότυπο δοκιμής IEC 60529 που κατευθύνει θερμαινόμενο νερό (τουλάχιστον 80°C) υπό υψηλή πίεση από πολλαπλές γωνίες σε κοντινή απόσταση (10–15 cm).

Αυτή είναι η συνθήκη πλύσης σε εγκαταστάσεις επεξεργασίας τροφίμων και φαρμακευτικών προϊόντων, όπου ο εξοπλισμός πρέπει να απολυμαίνεται με ζεστό νερό, ατμό ή καυστικά διαλύματα καθαρισμού χωρίς αποσυναρμολόγηση ή προστασία μεμονωμένων αισθητήρων.

Ένας αισθητήρας που φέρει μόνο IP67 δεν θα αντέξει απαραίτητα τις συνθήκες IP69K — ο σχεδιασμός στεγανοποίησης πρέπει να χειρίζεται ανεξάρτητα τόσο τη στεγανοποίηση βύθισης (συμπίεση φλάντζας υπό στατική πίεση) όσο και την αντίσταση σε πίδακες υψηλής πίεσης (δυναμική πίεση σε εκτεθειμένες επιφάνειες και διεπαφές).

Η διπλή βαθμολογία IP67/IP69K του E2E-X7D1-M1G επιβεβαιώνει ότι ο σχεδιασμός έχει πιστοποιηθεί έναντι και των δύο μεθόδων δοκιμής, καθιστώντας τον κατάλληλη επιλογή όπου οι τακτικές διαδικασίες CIP (clean-in-place) ή SIP (steam-in-place) αποτελούν μέρος του τυπικού πρωτοκόλλου υγιεινής της εγκατάστασης.

Απόσταση Ανίχνευσης 7mm σε M18 — Πλεονέκτημα Απόστασης σε Βιομηχανικές Εφαρμογές

Η μετάβαση από το μέγεθος σώματος M12 σε M18 αυξάνει την απόσταση ανίχνευσης από 3mm σε 7mm — υπερδιπλασιάζοντας την απόσταση εργασίας. Για μηχανήματα διεργασιών, το κενό των 7mm καλύπτει τις ανοχές διαστάσεων των κατασκευασμένων ανοξείδωτων κατασκευών, τη θερμική διαστολή των μεταλλικών πλαισίων μηχανών μεταξύ ψυχρής εκκίνησης και θερμοκρασίας λειτουργίας, και το φυσικό κενό που απαιτείται για την αποφυγή επαφής μεταξύ της όψης του αισθητήρα και του στόχου υπό τα επίπεδα κραδασμών που είναι τυπικά σε εξοπλισμό μεταφορικών ταινιών και πλήρωσης τροφίμων.

Η απόσταση ρύθμισης 0–5.6mm παρέχει στον εγκαταστάτη μια ευρεία, σταθερή ζώνη εργασίας εντός της οποίας το σημείο μεταγωγής παρουσιάζει μεταβολή μικρότερη από 10% με τη θερμοκρασία σε ολόκληρο το εύρος λειτουργίας −25°C έως +70°C.

Σε υγειονομικές διεργασίες όπου οι κύκλοι θερμοκρασίας από τη θερμοκρασία περιβάλλοντος έως την καυτή πλύση και τη θερμοκρασία λειτουργίας της διεργασίας είναι συνηθισμένοι, αυτή η θερμική σταθερότητα του σημείου μεταγωγής αποτρέπει ψευδείς ενεργοποιήσεις κατά τις μεταβάσεις θερμοκρασίας.

Διεπαφή Συνδέσμου M12 — Σφραγισμένη, Αντικαταστάσιμη στο Πεδίο

Ο σύνδεσμος M12 IEC-pin στον E2E-X7D1-M1G συνδέεται με τυπικά καλώδια πεδίου κωδικοποιημένα M12 χρησιμοποιώντας τη διάταξη ακίδων IEC: ακίδα 1 (καφέ) = τροφοδοσία +V, ακίδα 4 (μπλε) = έξοδος/κοινό.

Σε περιβάλλοντα πλύσης, οι αντικαταστάσιμοι στο πεδίο σύνδεσμοι αισθητήρων μειώνουν τον χρόνο διακοπής συντήρησης: ο αισθητήρας μπορεί να αντικατασταθεί αποσυνδέοντας το καλώδιο M12 — ένα τέταρτο στροφής — και βιδώνοντας τον αντικαταστάτη χωρίς πρόσβαση στη διαδρομή καλωδίωσης ή επαφή με τους ακροδέκτες στον πίνακα ελέγχου.

Ο δακτύλιος ασφάλισης με σπείρωμα M12 διατηρεί τη βαθμολογία στεγανότητας IP69K όταν είναι πλήρως σφιγμένος.

Για εφαρμογές πλύσης, βεβαιωθείτε ότι ο σύνδεσμος καλωδίου M12 που συνδέεται φέρει επίσης την κατάλληλη βαθμολογία στεγανότητας IP69K για την πλήρη διεπαφή, ώστε να διατηρηθεί το επίπεδο προστασίας.

Συχνές Ερωτήσεις

Ε1: Ποιοι καθαριστικοί παράγοντες είναι συμβατοί με το σώμα από ανοξείδωτο χάλυβα και την αντοχή σε απορρυπαντικά του E2E-X7D1-M1G;

Το σώμα από ανοξείδωτο χάλυβα και η επιφάνεια ανίχνευσης από PBT του E2E-X7D1-M1G είναι ανθεκτικά στα αλκαλικά χημικά CIP (διαλύματα καυστικής σόδας, υποχλωριώδες νάτριο), στα καθαριστικά φωσφορικού οξέος και στις ενώσεις τεταρτοταγούς αμμωνίου που χρησιμοποιούνται στον καθαρισμό εγκαταστάσεων τροφίμων και ποτών.

Για επιθετικά οξέα (π.χ. νιτρικό οξύ σε CIP γαλακτοκομικών προϊόντων) ή εξειδικευμένους διαλύτες, επαληθεύστε τη συγκεκριμένη χημική συμβατότητα του υλικού της επιφάνειας ανίχνευσης με τη σύνθεση και τη συγκέντρωση του καθαριστικού παράγοντα. Η ένδειξη αντοχής σε απορρυπαντικά καλύπτει τα τυπικά πρωτόκολλα καθαρισμού τροφίμων, αλλά όχι όλους τους βιομηχανικούς διαλύτες.

Ε2: Με συχνότητα μεταγωγής 500Hz, είναι ο E2E-X7D1-M1G κατάλληλος για εφαρμογές καταμέτρησης;

Στα 500Hz, ο αισθητήρας αναλύει 500 κύκλους ON/OFF ανά δευτερόλεπτο. Για τυπική καταμέτρηση ταχύτητας μεταφορικής ταινίας στην επεξεργασία τροφίμων (μπουκάλια, κουτάκια, συσκευασίες), όπου μεμονωμένα αντικείμενα περνούν από τον αισθητήρα με ρυθμούς έως 100 ανά δευτερόλεπτο ή λιγότερο, τα 500Hz παρέχουν περιθώριο ασφαλείας ανίχνευσης 5:1.

Για γραμμές πλήρωσης ή συσκευασίας πολύ υψηλής ταχύτητας, όπου τα αντικείμενα περνούν με εκατοντάδες ανά δευτερόλεπτο, επαληθεύστε τον χρόνο διέλευσης του αντικειμένου σε σχέση με την περίοδο των 500Hz. Εφαρμογές που απαιτούν υψηλότερους ρυθμούς ανίχνευσης θα πρέπει να εξετάσουν τον E2E-X3D1-N ή άλλες παραλλαγές E2E υψηλότερης συχνότητας.

Ε3: Πώς πρέπει να προστατεύεται ο σύνδεσμος M12 κατά τη διάρκεια πλύσης IP69K;

Ο σύνδεσμος M12 είναι πλήρως βαθμολογημένος IP69K μόνο όταν συνδέεται με συμβατό καλώδιο M12 που φέρει επίσης προστασία IP69K. Ένας αποσυνδεδεμένος σύνδεσμος αισθητήρα — για παράδειγμα κατά τη διάρκεια σύντομης συντήρησης — θα πρέπει να προστατεύεται με τάπα M12 βαθμολογίας IP67 ή IP69K για να αποτραπεί η είσοδος υγρού στις ακίδες του συνδέσμου.

Πάντα να διασφαλίζετε ότι το σώμα του συνδέσμου του καλωδίου M12 έχει βαθμολογία στο ίδιο επίπεδο IP με τον αισθητήρα για την πλήρη συναρμολόγηση, ώστε να διατηρείται η προδιαγραφή στεγανότητας.

Ε4: Ποια είναι η σημασία του μήκους σπειρώματος 38mm σε αυτόν τον αισθητήρα σε σύγκριση με έναν αισθητήρα M18 τυπικού μήκους;

Οι τυπικοί αισθητήρες E2E M18 έχουν συνήθως μήκη σπειρώματος περίπου 30mm.

Το μήκος σπειρώματος 38mm στον E2E-X7D1-M1G παρέχει βαθύτερη εμπλοκή μέσω παχύτερων τοιχωμάτων εγκατάστασης — όπως ανοξείδωτα πλαίσια μηχανών, υγειονομικά μπλοκ στήριξης ή πάνελ εξοπλισμού στην επεξεργασία τροφίμων όπου τα δομικά μέλη είναι κατασκευασμένα από ανοξείδωτο χάλυβα με παχύ τοίχωμα.

Μεγαλύτερη εμπλοκή σπειρώματος αυξάνει την αντίσταση στην αποκόλληση, βελτιώνει την επαφή της επιφάνειας στεγανοποίησης μέσω του πάχους του πάνελ και κατανέμει τη δύναμη σύσφιξης του παξιμαδιού ασφάλισης σε περισσότερες στροφές σπειρώματος για πιο σταθερή εγκατάσταση.

Ε5: Μπορεί ο E2E-X7D1-M1G να ανιχνεύσει μη σιδηρούχα μέταλλα που χρησιμοποιούνται σε εξοπλισμό επεξεργασίας τροφίμων — ανοξείδωτο χάλυβα, αλουμίνιο ή τιτάνιο;

Η απόσταση ανίχνευσης 7mm έχει βαθμολογηθεί για την τυπική πλάκα δοκιμής σιδήρου. Για ωστενιτικό ανοξείδωτο χάλυβα (βαθμοί 304/316, κοινός σε εξοπλισμό τροφίμων), ο συντελεστής διόρθωσης είναι περίπου 0.6–0.75×, αποδίδοντας μια αποτελεσματική απόσταση ανίχνευσης περίπου 4.2–5.25mm — εξακολουθεί να είναι εντός του χρήσιμου εύρους εργασίας του αισθητήρα για τις περισσότερες εγκαταστάσεις.

Το αλουμίνιο έχει συντελεστή διόρθωσης περίπου 0.3–0.4× (αποτελεσματικό 2.1–2.8mm).

Το τιτάνιο συμπεριφέρεται παρόμοια με το αλουμίνιο. Για οποιονδήποτε συγκεκριμένο μη σιδηρούχο στόχο σε εφαρμογή τροφίμων ή φαρμάκων, επιβεβαιώστε την πραγματική απόσταση μεταγωγής με τον στόχο στην προοριζόμενη εγκατάσταση πριν δεσμεύσετε τον μηχανικό σχεδιασμό.
