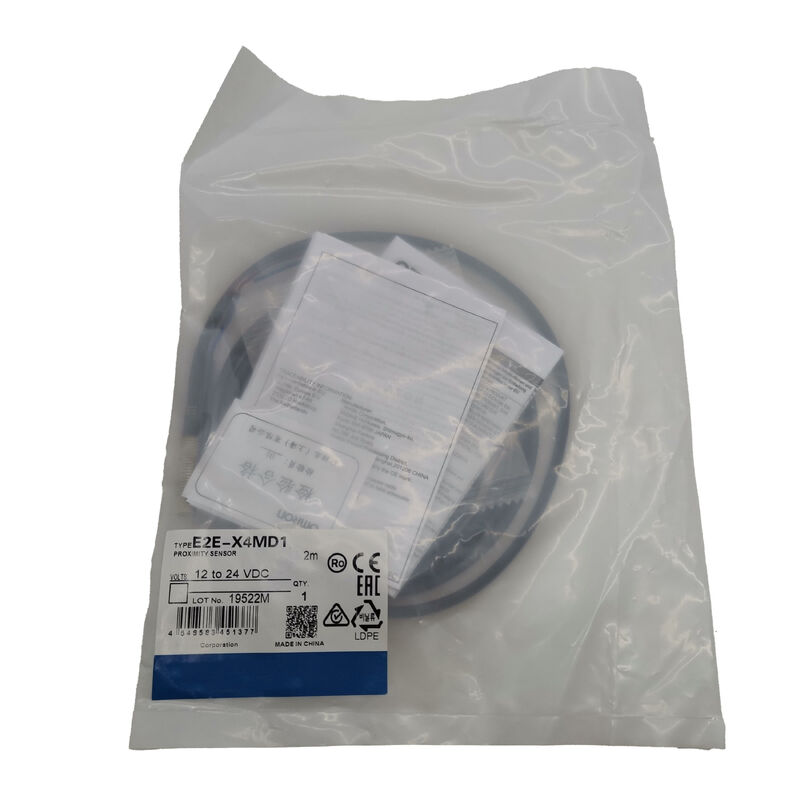

Ο διακόπτης εγγύτητας E2E-X4MD1 E2EX4MD1

Omron E2E-X4MD1 | Επαγωγικός αισθητήρας εγγύτητας — M8 Μη θωρακισμένος, 4mm Κανονικά Ανοιχτό (NO), DC 2-Καλωδίων, 10–30VDC, 1kHz, Διπλό LED, Ανοξείδωτος Χάλυβας, IP67, Καλώδιο 2m

Επισκόπηση

Ο Omron E2E-X4MD1 είναι ένας μη θωρακισμένος επαγωγικός αισθητήρας εγγύτητας M8 που προσφέρει απόσταση ανίχνευσης 4mm με έξοδο DC 2-καλωδίων κανονικά ανοιχτή (NO).

Στον πίνακα αισθητήρων E2E της Omron, η ονομασία "MD" προσδιορίζει την μη θωρακισμένη (μη εσοχή) μεσαίας εμβέλειας παραλλαγή M8 — το μοντέλο όπου η ικανότητα ανίχνευσης του σώματος M8 μεγιστοποιείται με την αφαίρεση του εσωτερικού δακτυλίου θωράκισης, επεκτείνοντας το ηλεκτρομαγνητικό πεδίο πλευρικά καθώς και προς τα εμπρός, και επιτυγχάνοντας εμβέλεια ανίχνευσης 4mm από ένα περίβλημα όπου η θωρακισμένη κατασκευή αποδίδει μόνο 2mm.

Το αντάλλαγμα είναι ο περιορισμός εγκατάστασης: χωρίς εσωτερική θωράκιση, το πλευρικά επεκτεινόμενο πεδίο του αισθητήρα απορροφάται από το περιβάλλον μέταλλο εάν η όψη του αισθητήρα είναι εσοχή σε μεταλλικό στήριγμα.

Η μη θωρακισμένη εγκατάσταση απαιτεί ζώνη χωρίς μέταλλο γύρω από την όψη ανίχνευσης — ο αισθητήρας πρέπει να προεξέχει από την οπή στήριξής του, με την περιβάλλουσα μεταλλική επιφάνεια να βρίσκεται πίσω από την ενεργή άκρη του αισθητήρα σε καθορισμένη απόσταση αποστάσεως.

Αυτή είναι μια διαχειρίσιμη απαίτηση εγκατάστασης στις περισσότερες εφαρμογές. Όταν μια μεγαλύτερη εμβέλεια ανίχνευσης εντός του συμπαγούς σώματος M8 είναι πιο σημαντική από την ικανότητα εσοχής σε μέταλλο, ο E2E-X4MD1 είναι η σωστή επιλογή.

Το περίβλημα από ανοξείδωτο χάλυβα (SUS303) και η ανθεκτική στο λάδι επιφάνεια ανίχνευσης από PBT διαφοροποιούν τον E2E-X4MD1 από τους τυπικούς αισθητήρες εγγύτητας που χρησιμοποιούν περιβλήματα από ορείχαλκο ή ψευδάργυρο — υλικά που είναι πιο ευάλωτα στα αλκαλικά ψυκτικά και στα χλωριωμένα υγρά κοπής που υπάρχουν σε περιβάλλοντα εργαλειομηχανών.

Τόσο το περίβλημα όσο και η επιφάνεια ανίχνευσης διατηρούν την ακρίβεια διαστάσεων και τη χημική τους ακεραιότητα σε παρατεταμένη έκθεση σε υγρά.

Βασικές Προδιαγραφές

Μη Θωρακισμένη Κατασκευή — 4mm Από Σώμα M8

Η σχέση μεταξύ θωράκισης και εμβέλειας ανίχνευσης είναι άμεση στον σχεδιασμό επαγωγικών αισθητήρων: η εσωτερική θωράκιση περιορίζει το ταλαντευόμενο ηλεκτρομαγνητικό πεδίο σε έναν κώνο που προβάλλεται προς τα εμπρός, προστατεύοντας τις εσοχές εγκαταστάσεις από την απορρόφηση μετάλλου, αλλά μειώνοντας εγγενώς την ένταση του πεδίου και επομένως την εμβέλεια ανίχνευσης.

Η αφαίρεση της θωράκισης επιτρέπει στο πεδίο να επεκταθεί προς όλες τις κατευθύνσεις από το πηνίο, παράγοντας μεγαλύτερο όγκο ανίχνευσης και μεγαλύτερη εμβέλεια με κόστος την πλευρική επέκταση του πεδίου.

Στο μέγεθος σώματος M8, ο θωρακισμένος E2E επιτυγχάνει 2mm. ο μη θωρακισμένος E2E-X4MD1 επιτυγχάνει 4mm από την ίδια διάμετρο σώματος.

Αυτή η αύξηση 2mm — 100% βελτίωση στην απόσταση ανίχνευσης — είναι σημαντική σε εφαρμογές όπου η διαδρομή προσέγγισης του στόχου περιορίζεται από τη γεωμετρία του μηχανήματος και δεν μπορεί να πλησιάσει περισσότερο από 4mm στην όψη του αισθητήρα, ή όπου ο στόχος είναι μικρότερος από την τυπική πλάκα δοκιμής και η επιπλέον απόσταση ανίχνευσης αντισταθμίζει εν μέρει τη μειωμένη επιφάνεια στόχου.

Η μέγιστη απόσταση διαφορικού 15% (έναντι 10% για θωρακισμένα μοντέλα) αντικατοπτρίζει τον εγγενώς πιο μαλακό χαρακτηριστικό μεταγωγής των μη θωρακισμένων αισθητήρων.

Το σημείο μεταγωγής ποικίλλει σε μια ελαφρώς μεγαλύτερη ζώνη καθώς ο στόχος πλησιάζει και απομακρύνεται από διαφορετικές κατευθύνσεις — δεν αποτελεί πρόβλημα για την ανίχνευση θέσης σε ελεγχόμενες διαδρομές, αλλά αξίζει να σημειωθεί για απαιτήσεις επαναληψιμότητας θέσης υψηλής ακρίβειας.

Διπλό LED + Καθυστέρηση Εξόδου Διαγνωστικών

Όπως και άλλα μοντέλα E2E με σχεδιασμό διπλής ένδειξης, ο E2E-X4MD1 διαθέτει τόσο ένα κόκκινο LED εξόδου όσο και ένα πράσινο LED εμβέλειας ρύθμισης. Το κόκκινο LED επιβεβαιώνει κάθε συμβάν ανίχνευσης άμεσα. το πράσινο LED επιβεβαιώνει ότι ο αισθητήρας λειτουργεί εντός της αξιόπιστης εμβέλειας ρύθμισης 0–3.2mm, παρέχοντας συνεχή έλεγχο υγείας εγκατάστασης κατά την παραγωγή.

Η καθυστέρηση εξόδου διαγνωστικών από 0.3 έως 1 δευτερόλεπτο είναι ένα συγκεκριμένο χαρακτηριστικό αυτού του μοντέλου: σε διαμορφώσεις αυτοδιάγνωσης, ο αισθητήρας παρακολουθεί τη δική του κατάσταση λειτουργίας και παράγει ένα καθυστερημένο σήμα εξόδου όταν εντοπίζεται μια διαγνωστική κατάσταση (όπως λειτουργία κοντά στο όριο της εμβέλειας ανίχνευσης ή ανιχνευθείσα ανωμαλία).

Σε τυπικές εφαρμογές ανίχνευσης θέσης, αυτή η καθυστέρηση είναι μέρος της διαγνωστικής λειτουργίας του αισθητήρα και όχι της κύριας εξόδου μεταγωγής — επαληθεύστε τη συγκεκριμένη διαμόρφωση καλωδίωσης έναντι της τεκμηρίωσης του κυκλώματος εξόδου του αισθητήρα κατά την ενσωμάτωση παρακολούθησης εξόδου διαγνωστικών στο σύστημα ελέγχου.

Τάση Υπολειμμάτων και Συμβατότητα Φορτίου

Η τάση υπολειμμάτων 3V μέγ. ισχύει για το κύκλωμα εξόδου όταν ο αισθητήρας άγει — με καλώδιο 2m στο ονομαστικό φορτίο. Σε σύστημα τροφοδοσίας 24V DC, 3V υπολειμματική τάση σημαίνει ότι το φορτίο βλέπει περίπου 21V όταν η έξοδος του αισθητήρα είναι ON. Για τυπικές κάρτες εισόδου PLC με ελάχιστη τάση ON 11V, αυτό είναι πολύ εντός των προδιαγραφών.

Για συσκευές φορτίου με υψηλότερες ελάχιστες τάσεις ON (ορισμένα παλαιότερα πηνία ρελέ ή λυχνίες πιλότου σχεδιασμένες για πλήρη λειτουργία 24V), επαληθεύστε ότι τα 21V στον ακροδέκτη φορτίου επαρκούν για να ενεργοποιήσουν τη συσκευή αξιόπιστα υπό όλες τις συνθήκες, συμπεριλαμβανομένης της ανοχής χαμηλής τάσης τροφοδοσίας.

Συχνές Ερωτήσεις

Ε1: Ποια είναι η απαιτούμενη "ζώνη χωρίς μέταλλο" για τη μη θωρακισμένη εγκατάσταση του E2E-X4MD1;

Η Omron καθορίζει τη ζώνη χωρίς μέταλλο στήριξης στην τεκμηρίωση εγκατάστασης της σειράς E2E με βάση τη διάμετρο του σώματος του αισθητήρα. Για μη θωρακισμένους αισθητήρες M8, η οπή του μεταλλικού στηρίγματος πρέπει να είναι φαλτσαριστή ή χωνευτή έτσι ώστε να μην υπάρχει μεταλλικό υλικό σε απόσταση περίπου 1× της διαμέτρου του σώματος του αισθητήρα (8mm) από την περίμετρο της όψης ανίχνευσης.

Η άκρη του αισθητήρα πρέπει να προεξέχει από την οπή στήριξης κατά μια καθορισμένη απόσταση. Αυτές οι διαστάσεις παρέχονται στα διαγράμματα εγκατάστασης της Omron και ποικίλλουν ελαφρώς ανάλογα με το μέγεθος του σώματος και την απόσταση ανίχνευσης — επαληθεύετε πάντα με τα δεδομένα του καταλόγου E2E για μη θωρακισμένα μοντέλα M8.

Ε2: Το τυπικό αντικείμενο ανίχνευσης είναι 20 × 20 × 1mm σίδηρος — μεγαλύτερο από τον στόχο 12 × 12mm του αισθητήρα M12. Γιατί;

Η μεγαλύτερη τυπική επιφάνεια στόχου αντισταθμίζει το ευρύτερο, λιγότερο εστιασμένο πεδίο ανίχνευσης ενός μη θωρακισμένου αισθητήρα. Οι μη θωρακισμένοι επαγωγικοί αισθητήρες προβάλλουν ένα ευρύτερο ηλεκτρομαγνητικό πεδίο από τους θωρακισμένους τύπους, απαιτώντας μεγαλύτερη επιφάνεια στόχου για να επιστρέψει επαρκή ροή στον δέκτη για αξιόπιστη μεταγωγή.

Η πλάκα δοκιμής 20 × 20mm διασφαλίζει ότι ο χαρακτηρισμός ανίχνευσης αντικατοπτρίζει την κάλυψη του πεδίου σε όλη την μη θωρακισμένη γεωμετρία του πεδίου. Σε εφαρμογές όπου ο πραγματικός στόχος είναι μικρότερος από 20 × 20mm, μετρήστε την πραγματική απόσταση μεταγωγής με τον πραγματικό στόχο — η ενεργή εμβέλεια μπορεί να είναι μικρότερη ανάλογα με την επιφάνεια στόχου.

Ε3: Μπορεί ο E2E-X4MD1 να ανιχνεύσει μη σιδηρούχα μέταλλα όπως αλουμίνιο ή χαλκό;

Ναι, αλλά σε μικρότερες ενεργές αποστάσεις ανίχνευσης. Τα μη σιδηρούχα μέταλλα έχουν συντελεστές διόρθωσης σε σχέση με τον σίδηρο: αλουμίνιο περίπου 0.3–0.4×, ορείχαλκος περίπου 0.4–0.5×, χαλκός περίπου 0.3×. Στα 4mm απόσταση ανίχνευσης σιδήρου, οι στόχοι αλουμινίου παράγουν ενεργή εμβέλεια περίπου 1.2–1.6mm — εξακολουθούν να είναι ανιχνεύσιμοι, αλλά απαιτούν πολύ μικρότερο κενό εγκατάστασης. Επαληθεύετε πάντα με το συγκεκριμένο κράμα μετάλλου, το πάχος και τις διαστάσεις του στόχου, καθώς η σύνθεση του κράματος επηρεάζει σημαντικά τον συντελεστή διόρθωσης.

Ε4: Η θερμοκρασία λειτουργίας είναι −25°C έως +70°C για τον αισθητήρα, −40°C έως +85°C για αποθήκευση. Υπάρχει περίοδος προσαρμογής μετά από ψυχρή αποθήκευση;

Δεν απαιτείται ειδική διαδικασία προσαρμογής, αλλά μετά από αποθήκευση σε πολύ χαμηλές θερμοκρασίες (κάτω από −25°C) ο αισθητήρας πρέπει να αφεθεί να εξισορροπηθεί με τη θερμοκρασία λειτουργίας πριν από τη χρήση. Η τροφοδοσία ενός επαγωγικού αισθητήρα όταν τα εσωτερικά του εξαρτήματα είναι κάτω από το ονομαστικό ελάχιστο λειτουργίας ενέχει κίνδυνο σχηματισμού συμπύκνωσης στο εσωτερικό του περιβλήματος εάν υπάρχει υγρασία στο περιβάλλον, και τα ηλεκτρονικά εξαρτήματα ενδέχεται να μην λειτουργούν εντός των προδιαγραφών μέχρι να φτάσουν στο εύρος θερμοκρασίας λειτουργίας.

Η τυπική βιομηχανική πρακτική είναι να φέρετε τους αισθητήρες που έχουν αποθηκευτεί σε ψύξη σε θερμοκρασία λειτουργίας σε καθαρό, στεγνό περιβάλλον πριν από την εγκατάσταση.

Ε5: Ποια είναι η διαφορά μεταξύ των παραλλαγών E2E-X4MD1 και E2E-X4MD2;

Το επίθημα D1 υποδεικνύει έξοδο κανονικά ανοιχτή (NO) — η έξοδος άγει όταν ανιχνεύεται στόχος.

Το επίθημα D2 είναι η παραλλαγή κανονικά κλειστή (NC) — η έξοδος άγει όταν δεν υπάρχει στόχος και ανοίγει όταν ανιχνεύεται στόχος. Όλες οι άλλες προδιαγραφές (απόσταση ανίχνευσης, περίβλημα, συχνότητα, τάση, καλώδιο) είναι πανομοιότυπες.

Επιλέξτε D1 για τυπικά κυκλώματα ανίχνευσης παρουσίας όπου η ανίχνευση στόχου ενεργοποιεί το φορτίο. επιλέξτε D2 για κυκλώματα ασφαλείας ή εφαρμογές αντίστροφης λογικής όπου απαιτείται έξοδος σε κατάσταση αδράνειας.
