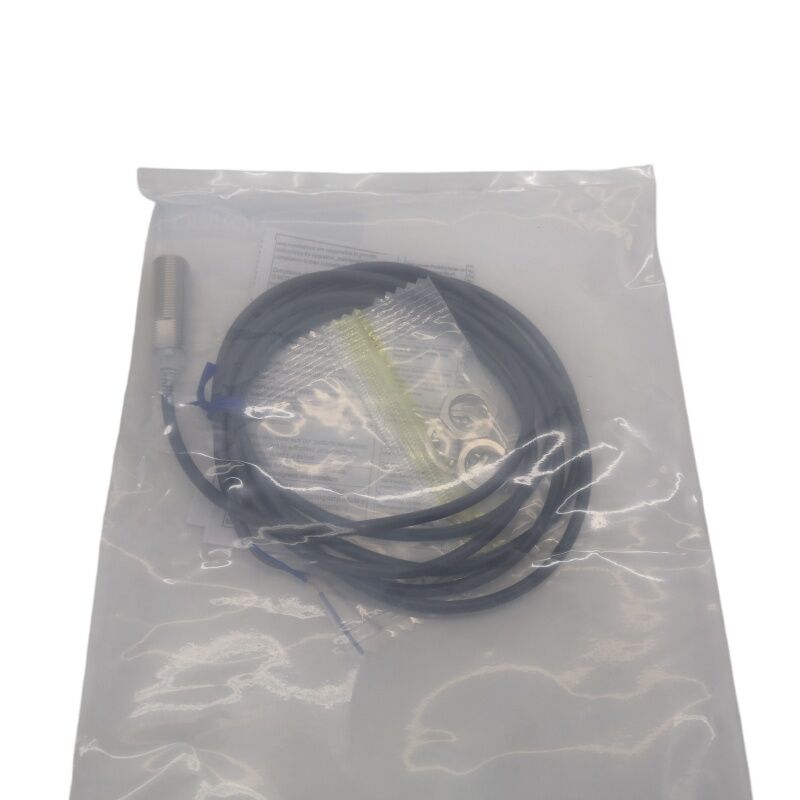

Νέος διακόπτης εγγύτητας E2E-X3D1-N E2EX3D1N

Omron E2E-X3D1-N. ∙ Ηλεκτρονικός αισθητήρας εγγύτητας ∙ M12 προστατευμένος, 3mm NO, DC 2-Wire, 10 ∙ 30VDC, 1kHz, διπλό LED, IP67 αδιάβροχο λάδι, καλώδιο 2m με καλώδιο

Σύνοψη

ΗΟΜΡΟΝ E2E-X3D1-Nείναι ένα προστατευμένο επαγωγικό αισθητήρα εγγύτητας M12 με απόσταση ανίχνευσης 3 mm και έξοδο DC 2 καλωδίων που είναι κανονικά ανοιχτό, προ-καλωδιωμένο με καλώδιο PVC ανθεκτικό σε λάδι 2 μέτρων.

It is the cable-type variant of the E2E-X3D1 sensor platform — "N" identifies the pre-wired construction without a field connector — making it the direct-wire choice for installations where connecting a cable to a terminal strip is preferred over a quick-disconnect M12 connector system.

Μέσα στην σειρά E2E της Omron, το X3D1-N με μέγεθος σώματος M12 καταλαμβάνει ένα πρακτικό μεσαίο έδαφος.Το νήμα M12 και η απόσταση ανίχνευσης 3 mm αντιπροσωπεύουν τον πιο ευρέως χρησιμοποιούμενο συνδυασμό μεγέθους σε γενικές βιομηχανικές εφαρμογές μηχανημάτων εργαλείων και αυτοματισμού.

Το βήμα από το M8 (2mm ανίχνευση) στο M12 (3mm ανίχνευση) προσθέτει ένα χιλιοστόμετρο διαχωρισμού ανίχνευσης μειώνοντας την ευαισθησία στην αύξηση της δυσπροσαρμογής, τη μεταβολή της επιφάνειας στόχου,και δομική θερμική επέκταση που μπορεί να μετατοπίσει το πραγματικό κενό αισθητήρα μακριά από την καθορισμένη τιμή του κατά την παραγωγή.

Το προσύρματο καλώδιο μήκους 2 μέτρων ταιριάζει στις ρυθμίσεις μηχανών όπου ο αισθητήρας βρίσκεται σε απόσταση λίγων μέτρων από τον πίνακα ελέγχου ή το τερματικό κουτί.

Δεν απαιτείται πίνακας ανάθεσης πινών συνδετήρων, δεν απαιτείται συνδετήρας πεδίου για την πηγή ή την συναρμολόγηση. Ο αισθητήρας φτάνει με τα άκρα του καλωδίου γυμνά και έτοιμα για σύνδεση τερματικού.

Για εγκαταστάσεις υψηλότερης δόνησης ή εφαρμογές που απαιτούν αντικατάσταση αισθητήρων χωρίς αποσύνδεση σταθερών καλωδίων,η παραλλαγή συνδέσμου M1G παρέχει την ίδια ηλεκτρική προδιαγραφή με διεπαφή M12 που αποσυνδέεται από το πεδίο.

Βασικές προδιαγραφές

Δύο δείκτες LED ∙ Εγκατάσταση στο περίβλημα

Το E2E-X3D1-N φέρει δύο δείκτες LED που εξυπηρετούν ξεχωριστές, συμπληρωματικές λειτουργίες.σβήνει όταν είναι ανοιχτό, παρέχοντας συνεχή επιβεβαίωση λειτουργίας χωρίς διαγνωστικό εργαλείο.

Το πράσινο LED δείχνει αν ο στόχος βρίσκεται εντός της περιοχής ρύθμισης 0 ∆2,4 mm, δείχνοντας ότι ο αισθητήρας λειτουργεί στην αξιόπιστη ζώνη ανίχνευσης και όχι στο περιθώριο της ικανότητάς του για ανίχνευση.

Κατά τη διάρκεια της εγκατάστασης, το πράσινο LED είναι το κύριο εργαλείο έναρξης λειτουργίας.ένα σταθερό πράσινο LED επιβεβαιώνει ότι το τρέχον κενό βρίσκεται εντός της αξιόπιστης απόστασης ρύθμισης.

Εάν ο πράσινος δείκτης δεν λάμπει ή αναβοσβήνει καθώς ο στόχος κινείται μέσω της διαδρομής του, το κενό υπερβαίνει την απόσταση ρύθμισης και η θέση τοποθέτησης χρειάζεται ρύθμιση.

Αυτό εξαλείφει τη ρύθμιση κενών δοκιμής και σφάλματος και μειώνει το χρόνο μεταξύ της πρώτης ενεργοποίησης και της επιβεβαιωμένης αξιόπιστης λειτουργίας σε οπτικό έλεγχο.

DC 2-σύρμα NO

Το κύκλωμα 2 καλωδίων συνεχούς ρεύματος τοποθετεί τον αισθητήρα σε σειρά με το φορτίο μεταξύ θετικής τροφοδοσίας και κοινού.

Όταν ένας στόχος εισέρχεται στο πεδίο των 3 χιλιοστών, η έξοδος είναι αγωγική και το ρεύμα ρέει μέσα από το φορτίο.

Δύο αγωγοί θετικός και φορτίο φέρουν τόσο τη λειτουργία τροφοδοσίας όσο και τη λειτουργία σήματος, εξαλείφοντας το ειδικό καλώδιο τροφοδοσίας των σχεδίων αισθητήρων 3 καλωδίων.

Οι πρακτικοί περιορισμοί είναι ελάχιστοι: το ρεύμα φορτίου πρέπει να είναι τουλάχιστον 3 mA για αξιόπιστη διακόπτηση (που πληρούνται από όλες τις τυπικές ψηφιακές εισόδους PLC) και το 0.Η διαρροή 8 mA εκτός λειτουργίας δεν πρέπει να φτάνει το όριο ενεργοποίησης της εισόδου (συνήθως οι εισόδοι PLC 24V αλλάζουν σε 5 mA ή περισσότερο), αφήνοντας την διαρροή 0,8 mA καθαρή).

Για κάθε φορτίο με ασυνήθιστα χαρακτηριστικά ρεύματος, πρέπει να επαληθεύονται και οι δύο παραμέτροι πριν από την εγκατάσταση.

Ο κατασταλτής υπερθερμίας του αισθητήρα και η προστασία από βραχυκύκλωμα απορροφούν λάθη εγκατάστασης και μεταβατικά επαγωγικά φορτία που διαφορετικά θα έβλαπταν το στάδιο εξόδου.

Σκωτισμένη τοποθέτηση ∆ ευελιξία στο πεδίο

Η εσωτερική ασπίδα εστιάζει το ηλεκτρομαγνητικό πεδίο αισθητήρα άξια, εμποδίζοντας το πλευρικό πεδίο που θα απορροφηθεί από το γύρω μέταλλο σε μια εγκατάσταση μεταλλικού ράχτη.

Το E2E-X3D1-N συνδέεται με τρύπες M12 × 1 mm, τοποθετείται σε μέταλλο και στερεώνεται με τυποποιημένα νάτα κλειδαριού M12.

Για εγκαταστάσεις που απαιτούν την ανάκλιση της επιφάνειας αισθητήρα από την επιφάνεια του μέταλλου, η περιοχή απόστασης ρύθμισης (0 ∆2.4mm) παρέχει το περιθώριο ρύθμισης χωρίς να αλλάζει τη μηχανική διαμόρφωση τοποθέτησης.

Γενικές ερωτήσεις

Ε1: Ποια είναι η διεπαφή σύνδεσης του E2E-X3D1-N; Πώς συνδέεται το καλώδιο σε έναν πίνακα ελέγχου;

Τα πλοία E2E-X3D1-N διαθέτουν 2 μέτρα ανθεκτικού σε λάδι καλωδίου PVC που τερματίζεται με γυμνά άκρα καλωδίου.καφέ καλώδιο (θετική τροφοδοσία συνδεθείτε σε +24V DC) και μπλε καλώδιο (φόρτωση/απόδοση συνδεθείτε σε σειρά με κοινό φορτίο στην τροφοδοσία).

Οι τερματικές βίδες στον πίνακα ελέγχου ή το κουτί διασύνδεσης του μηχανήματος λαμβάνουν τα γυμνά άκρα απευθείας.

Ε2: Πώς η συχνότητα απόκρισης 1kHz επηρεάζει την επιλογή αυτού του αισθητήρα για εφαρμογές μέτρησης;

Σε 1kHz, ο αισθητήρας ολοκληρώνει 1.000 πλήρεις κύκλους ανίχνευσης ON / OFF ανά δευτερόλεπτο.κάθε στόχος πρέπει να παραμείνει στο πεδίο ανίχνευσης για τουλάχιστον έναν πλήρη κύκλο .

Ένα πρακτικό όριο: στόχοι που περνάνε με ταχύτητα 1 m/s πέρα από μια ζώνη ανίχνευσης 3 mm διαμετακόμιση σε περίπου 3 ms, καλύπτοντας 4,5 κύκλους μετάβασης σε 1 kHz ̇ αξιόπιστο.λιγότερο από έναν κύκλο.

Για εφαρμογές με ταχέως κινούμενες σειρές στόχων, υπολογίζεται ο αναμενόμενος χρόνος διέλευσης έναντι της περιόδου 1 kHz για να επιβεβαιωθεί η αξιόπιστη καταμέτρηση.

Ε3: Το τυποποιημένο αντικείμενο ανίχνευσης είναι σίδηρος 12 × 12 × 1 mm. Ποια μείωση ισχύει για τους στόχους αλουμινίου;

Το αλουμίνιο έχει συντελεστή διόρθωσης περίπου 0,3·0,4x για τους προστατευμένους αισθητήρες E2E M12.οι στόχοι από αλουμίνιο του ίδιου μεγέθους παράγουν αποτελεσματική απόσταση εναλλαγής περίπου 0.9 ∙ 1,2 χιλιοστά.

Οι μικρότεροι στόχοι αλουμινίου μειώνουν περαιτέρω.μετρώντας το πραγματικό σημείο διακόπτη με το συγκεκριμένο μέρος και επικυρώνοντάς το σε σχέση με το κενό εγκατάστασης πριν από την εγκατάσταση της θέσης του αισθητήρα.

Ε4: Μπορεί το E2E-X3D1-N να αντικατασταθεί με την παραλλαγή συνδέσμου M1G χωρίς να αλλάξει η καλωδίωση του PLC;

Οι προδιαγραφές ανίχνευσης, το κύκλωμα εξόδου και η τάση τροφοδότησης είναι πανομοιότυπες μεταξύ του καλωδίου E2E-X3D1-N και του καλωδίου E2E-X3D1-M1G (σύνδεσμος M12).

Η αντικατάσταση με την παραλλαγή συνδέσμου απαιτεί την προμήθεια ενός συμβατού συνόλου καλωδίων πεδίου M12 και τη διαδρομή του στο τερματικό του πίνακα ελέγχου. Η καλωδίωση λωρίδας τερματικού PLC μπορεί να παραμείνει αμετάβλητη.με μόνο το καλώδιο πεδίου που προστίθεται μεταξύ του τερματικού και του συνδετήρα αισθητήρα.

Η διάταξη των πινών συνδέσμου (καφέ = πιν 1 = +V, μπλε = πιν 4 = 0V) πρέπει να ταιριάζει με την καλωδίωση του συνόλου καλωδίων.

Ε5: Χρειάζεται η E2E-X3D1-N οποιαδήποτε ρύθμιση μετά την εγκατάσταση;

Δεν απαιτείται ρύθμιση. Ο αισθητήρας έχει βαθμολογηθεί από το εργοστάσιο για ονομαστική απόσταση ανίχνευσης 3 mm.

Μετά την τοποθέτηση σε ένα κενό εντός της κλίμακας ρύθμισης 0·2,4 mm και τη σύνδεση της καλωδίωσης,επαληθεύει τη λειτουργία με την επιβεβαίωση ότι το κόκκινο LED ανάβει όταν ο στόχος βρίσκεται εντός εμβέλειας και το πράσινο LED είναι σταθερό (που υποδεικνύει ότι το κενό βρίσκεται εντός της αξιόπιστης απόστασης ρύθμισης).

Εάν το πράσινο LED είναι απενεργοποιημένο ή ασταθές, μειώστε το κενό μέχρι να φωτίζει σταθερά.
