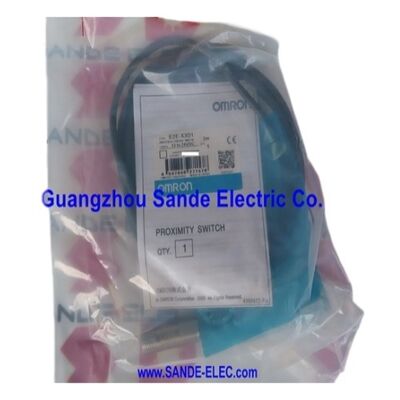

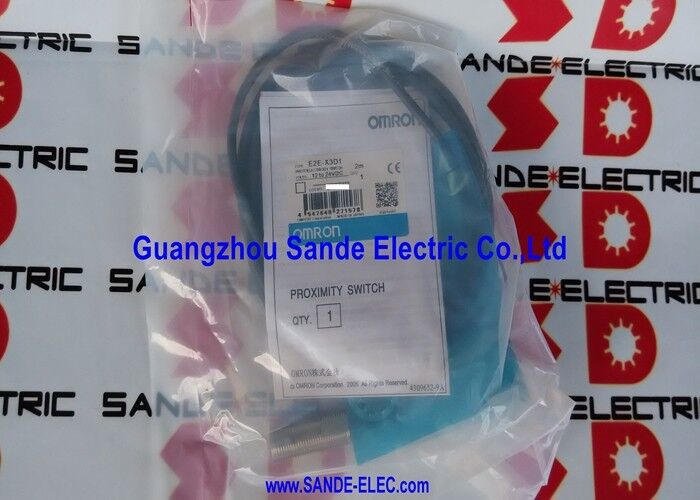

Ο διακόπτης εγγύτητας E2E-X3D1 E2EX3D1

Omron E2E-X3D1 ∙ ∙ ∙ ∙ M12 προστατευμένο, 3mm NO, DC 2-Wire, 10 ∙ 30VDC, 1kHz, νικελωμένο χάλκινο, IP67 αδιάβροχο

Σύνοψη

ΗΟμρόν E2E-X3D1είναι ένας προστατευμένος επαγωγικός αισθητήρας εγγύτητας M12 με απόσταση ανίχνευσης 3 mm και έξοδο DC 2-wire που είναι κανονικά ανοιχτό.το μεγαλύτερο νήμα παρέχει ασφαλέστερη μηχανική τοποθέτηση σε περιβάλλοντα μηχανών υψηλής δόνησης, and the larger sensing face area generates a stronger electromagnetic field — which is why the E2E-X3D1 achieves 3mm sensing from a shielded M12 body when an M8 shielded sensor of the same type reaches only 2mm.

Η απόσταση ανίχνευσης 3 mm και το εύρος ρύθμισης 0 ∆2,4 mm δίνουν στον εγκαταστάτη μεγαλύτερη απόσταση εργασίας μεταξύ της επιφάνειας του αισθητήρα και του στόχου από ό,τι επιτρέπουν οι μικρότεροι αισθητήρες M8.

Αυτή η πρόσθετη ανοχή απορροφά τις δυσπροσαρμογές κατά την προσέγγιση του στόχου, τη μηχανική φθορά του μηχανισμού κίνησης,και θερμική επέκταση των δομικών στοιχείων που κρατούν τον αισθητήρα και το στόχο όλα τα οποία αλλάζουν το αποτελεσματικό κενό κατά τη διάρκεια του κύκλου λειτουργίας της μηχανής.

Ενώ ένας αισθητήρας M8 που έχει ρυθμιστεί σε 1,5 mm μπορεί να πλησιάσει το όριο λειτουργίας του καθώς το μηχάνημα θερμαίνεται και οι δομές επεκτείνονται, ο αισθητήρας E2E-X3D1 που έχει ρυθμιστεί σε 2 mm βρίσκεται άνετα εντός του 2.4 mm εύρος ρύθμισης σε ολόκληρο το θερμικό εύρος.

Διαθέσιμο σε πολλαπλές παραλλαγές σύνδεσης. Προσύρματο καλώδιο PVC ανθεκτικό στο λάδι μήκους 2 ή 5 μέτρων (E2E-X3D1-N), σύνδεσμος M12 (E2E-X3D1-M1),ή σύνδεσμος διαμόρφωσης IEC M12 (E2E-X3D1-M1G) ∙ το E2E-X3D1 ανταποκρίνεται στο πρότυπο καλωδίωσης μηχανής της εγκατάστασης χωρίς υλικό προσαρμογή.

Βασικές προδιαγραφές

Δύο δείκτες LED ∆ημοσίευση κόκκινου + εύρος ρύθμισης πράσινου

Το E2E-X3D1 διαθέτει δύο δείκτες LED που εξυπηρετούν ξεχωριστές λειτουργίες ανάθεσης και λειτουργίας, ένα βήμα προς τα εμπρός από τα μονό-LED σχέδια που βρίσκονται σε μικρότερους αισθητήρες M8.

Ηκόκκινο LEDαντικατοπτρίζει την κατάσταση εξόδου: ανάβει όταν η έξοδος είναι αγωγική (ανιχνεύεται στόχος, ενεργοποιείται κύκλος) και σβήνει όταν η έξοδος είναι ανοιχτή (δεν υπάρχει στόχος). the red LED provides continuous visual confirmation of each detection event — particularly useful for verifying that a conveyor is counting parts correctly or that a cylinder is reaching its end position on every cycle.

Ηπράσινο LEDείναι ο δείκτης εμβέλειας ρύθμισης: φωτίζει όταν ο στόχος βρίσκεται εντός της εμβέλειας ρύθμισης 0·2,4 mm ∙ η ζώνη όπου η ανίχνευση είναι αξιόπιστη και σταθερή. Κατά την εγκατάσταση,με το μηχάνημα στη θέση του και τον στόχο στη θέση που είχε προγραμματιστεί, το πράσινο LED θα πρέπει να φωτίζει σταθερά.

Εάν το πράσινο LED αναβοσβήνει ή δεν λάμπει όταν ο στόχος βρίσκεται στην προβλεπόμενη θέση, ο αισθητήρας λειτουργεί κοντά ή εκτός του εύρους αξιόπιστης ρύθμισης και το κενό πρέπει να ρυθμιστεί.Αυτός ο δείκτης εξαλείφει την ανάγκη για ξεχωριστό πολυμετρικό ή διαγνωστική οθόνη κατά την αρχική ρύθμιση.

M12 Σώμα μεγαλύτερη απόσταση αισθητήρα, ισχυρότερη τοποθέτηση

Το πρότυπο νήματος M12 είναι η κυρίαρχη μηχανική μορφή για βιομηχανικούς αισθητήρες εγγύτητας στον ευρωπαϊκό και παγκόσμιο σχεδιασμό μηχανών.

Η μεγαλύτερη διατομή του νήματος (12 mm διάμετρος έναντι 8 mm για το M8) παρέχει μεγαλύτερη χωρητικότητα ροπής στο ξύλο κλειδαριού, μειώνοντας τον κίνδυνο περιστροφής του αισθητήρα υπό δόνηση.

Σε εφαρμογές σε περιστρεφόμενα τραπέζια μηχανών, πρέσες υψηλού κύκλου ή εξοπλισμό που υπόκειται σε συνεχείς μηχανικές δονήσεις,το νήμα M12 διατηρεί τη θέση του αισθητήρα πολύ πιο αξιόπιστα από το M8 για παρατεταμένες περιόδους χρήσης.

Το νικελωμένο ορείχαλκο είναι το τυποποιημένο υλικό στερέωσης για τους αισθητήρες M12 E2E.

Η επικάλυψη με νικέλιο παρέχει αντοχή στη διάβρωση κατά των ψυκτικών υγρών και ελαίων κοπής που συναντούνται σε περιβάλλοντα μηχανημάτων εργαλείων,ενώ το υποκείμενο ορείχαλκο παρέχει καλή μηχανική ικανότητα και διαμετρική ακρίβεια για το νήμα ακριβείας.

Για εφαρμογές που απαιτούν μέγιστη αντοχή στη διάβρωση ̇ ιδιαίτερα επιθετικά ψυκτικά ή περιβάλλοντα πλύσης ̇ διαθέσιμες είναι παραλλαγές στερεοτήτων από ανοξείδωτο χάλυβα της σειράς E2E M12.

Εφαρμογές και επιλογές σύνδεσης

Τρία χιλιοστά απόστασης ανίχνευσης σε ένα προστατευμένο σώμα M12 είναι η προδιαγραφή που καλύπτει το μεγαλύτερο μερίδιο της γενικής ανίχνευσης θέσης μηχανήματος εργαλείου: τέλος ταξιδιού σε πνευματικούς κυλίνδρους,εν μέρει παρούσα επιβεβαίωση σε ελαστικά, ανίχνευση της θέσης της παλέτας σε συστήματα μεταφοράς και παρακολούθηση της ασφάλειας.

The wider sensing range of M12 sensors (relative to M8) also makes them appropriate for detecting targets with surface variation — cast or formed parts where the presented surface is not perfectly flat or consistent, που απαιτεί μια περιοχή ανίχνευσης που διατηρεί αξιόπιστη ανίχνευση σε όλη την παραλλαγή της επιφάνειας.

Οι παραλλαγές σύνδεσης επιτρέπουν την εγκατάσταση της ίδιας προδιαγραφής αισθητήρα E2E-X3D1 με το πρότυπο καλωδίωσης της μηχανής:οι προσύνδετες διαδρομές της παραλλαγής N 2M απευθείας σε μια λωρίδα τερματικών χωρίς συνδέσεις πεδίου· οι παραλλαγές συνδέσμου M1 και M1G συνδυάζονται με τις συστάσεις καλωδίων πεδίου M12 της Omron, επιτρέποντας την αντικατάσταση του αισθητήρα χωρίς να διαταράσσεται η καλωδίωση του μηχανήματος.

Γενικές ερωτήσεις

Ε1: Ποια είναι η διαφορά μεταξύ του E2E-X3D1 (M12) και του E2E-X2D1 (M8) σε μια πρακτική εφαρμογή;

Και οι δύο είναι προστατευμένοι αισθητήρες DC 2-wire NO με παρόμοια χαρακτηριστικά κυκλώματος.και τυποποιημένο μέγεθος στόχου (12 × 12 mm έναντι 8 × 8 mm).

Επιλέξτε το M8 για στενούς χώρους εγκατάστασης ή όπου ανιχνεύεται μόνο ένας μικρός στόχος. Επιλέξτε το M12 για μεγαλύτερη απόσταση ανίχνευσης, καλύτερη σταθερότητα τοποθέτησης σε θέσεις ευάλωτες σε δονήσεις,ή κατά την ανίχνευση μεγαλύτερων χαρακτηριστικών στόχου.

Το σώμα του M12 διαθέτει επίσης έναν διπλό δείκτη LED που δεν είναι διαθέσιμο στην παραλλαγή M8.

Ε2: Η απόσταση ρύθμισης είναι 0,24 mm σε αισθητήρα 3 mm ∙ γιατί η περιοχή ρύθμισης είναι μικρότερη από την ονομαστική απόσταση ανίχνευσης;

Η Omron εκτιμά την ονομαστική απόσταση ανίχνευσης σε 3 mm ως την απόσταση στην οποία ο αισθητήρας ανιχνεύει αξιόπιστα τον τυπικό στόχο δοκιμής υπό καθορισμένες εργαστηριακές συνθήκες.

Το εύρος ρύθμισης (0·2,4 mm, περίπου 80% του ονομαστικού) είναι η πρακτική ζώνη εργασίας που λαμβάνει υπόψη μεταβλητές του πραγματικού κόσμου: ανοχή κατασκευής (± 10% του Sn),επιδράσεις θερμοκρασίας (± 10% πάνω από -25°C έως +70°C), διακύμανση τάσης (± 1% σε σχέση με το εύρος ονομαστικής τάσης) και διακύμανση επιφάνειας στόχου.

Η ρύθμιση εντός της κλίμακας των 0·2,4 mm παρέχει περιθώριο σε σχέση με όλες αυτές τις μεταβλητές ταυτόχρονα, εξασφαλίζοντας την αξιόπιστη εναλλαγή σε όλο το εύρος των συνθηκών λειτουργίας.

Ε3: Ο τυπικός στόχος είναι σίδηρος 12 × 12 × 1 mm ∙ τι γίνεται αν ο πραγματικός στόχος είναι ανοξείδωτος χάλυβας;

Ο ανοξείδωτος χάλυβας (μη μαγνητικοί austenitic βαθμοί όπως 304 ή 316) έχει συντελεστή διόρθωσης περίπου 0,6·0,75 × για τους προστατευμένους αισθητήρες E2E. Για τον E2E-X3D1,Αυτό μεταφράζεται σε αποτελεσματική απόσταση αισθητήρα περίπου 1.8 ̇ 2,25 mm για στόχο από ανοξείδωτο 316 με το ίδιο μέγεθος με την τυπική πλάκα δοκιμής σιδήρου.

Ορίστε το κενό εγκατάστασης εντός του υπολογιζόμενου αποτελεσματικού εύρους για το ανοξείδωτο και επαληθεύστε το πραγματικό σημείο διακόπτη πριν από την οριστική μηχανική τοποθέτηση.

Οι μαγνητικές κλάσεις ανοξείδωτου (όπως το 430) συμπεριφέρονται πιο κοντά στο σίδηρο και μπορεί να προκαλέσουν αποστάσεις κοντά στην ονομαστική ονομασία.

Ε4: Μπορούν να τοποθετηθούν παράλληλα πολλοί αισθητήρες E2E-X3D1 χωρίς να παρεμβαίνουν μεταξύ τους;

Η αμοιβαία παρεμβολή μεταξύ προστατευμένων επαγωγικών αισθητήρων είναι δυνατή όταν δύο αισθητήρες είναι τοποθετημένοι ο ένας απέναντι στον άλλο με τα πεδία αισθητήρα τους να επικαλύπτονται,ή όταν τοποθετούνται πλάι-πλάι σε πολύ κοντή απόσταση.

Η Omron καθορίζει ελάχιστες αποστάσεις πρόσωπο με πρόσωπο και πλάγια για τη σειρά E2E M12 για την αποφυγή αμοιβαίας παρεμβολής.

Για τα μοντέλα τυποκλίμακας συχνότητας σε διαστήματα πλάι-πλάι, ο ελάχιστος διαχωρισμός είναι συνήθως στην περιοχή των 30-40 mm μεταξύ των επιφανειών των αισθητήρων.

Για εφαρμογές που απαιτούν στενότερη απόσταση, οι παραλλαγές διαφορετικής συχνότητας (η σειρά E2E-X3D15) επιτρέπουν στους γειτονικούς αισθητήρες να λειτουργούν σε διαφορετικές συχνότητες ταλαντώσεων,επιτρέποντας πολύ πιο κοντινή εγκατάσταση.

Ε5: Το E2E-X3D1 αναφέρεται χωρίς συγκεκριμένο επακόλουθο καλωδίου, ποιες είναι οι διαθέσιμες επιλογές σύνδεσης;

Το E2E-X3D1 ορίζει τις προδιαγραφές του πυρήνα του αισθητήρα (3mm, προστατευμένο, M12, DC 2-wire, NO).2 ή 5 μέτρα)· E2E-X3D1-M1 (προσύνδεσμος M12 με καλωδίωση, τυποποιημένη διάταξη πινών) · E2E-X3D1-M1G (σύνδεσμος M12, διάταξη πινών IEC).

Όλες οι παραλλαγές προσφέρουν πανομοιότυπες επιδόσεις αισθητήρα, η μόνη διαφορά είναι ο τύπος σύνδεσης.Επιλέξτε με βάση την υφιστάμενη υποδομή καλωδίων M12 της μηχανής ή εάν προτιμάται εγκατάσταση με άμεσο σύρμα χωρίς συνδέσεις πεδίου.
