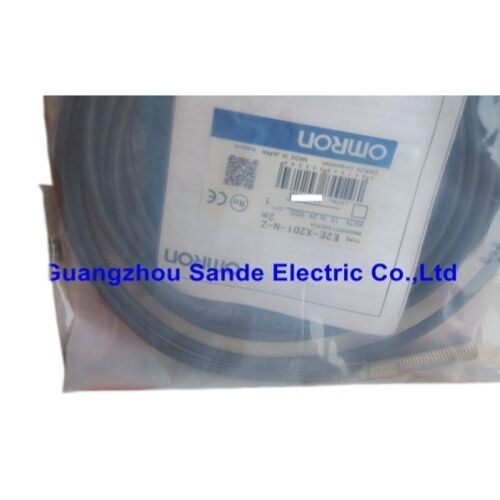

Ο αισθητήρας διακόπτη εγγύτητας OMRON E2E-X2D1-N-Z E2EX2D1NZ

Omron E2E-X2D1-N-Z. ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙ ∙

Σύνοψη

ΗOmron E2E-X2D1-N-Zείναι ένα προστατευμένο επαγωγικό αισθητήρα εγγύτητας M8 με κάλυμμα από ανοξείδωτο χάλυβα, απόσταση ανίχνευσης 2 mm και έξοδο NPN 2-σύρματος που είναι κανονικά ανοιχτό σε καλώδια καλωδίων.

Η συχνότητα εναλλαγής του 1,5kHz ∙ η προδιαγραφή που ξεχωρίζει πιο άμεσα ∙ τον τοποθετεί σε μια κατηγορία απόδοσης πάνω από τους τυπικούς αισθητήρες M8,καθιστώντας την κατάλληλη επιλογή όταν το ποσοστό ανίχνευσης υπερβαίνει αυτό που μπορεί να εντοπίσει ένας συμβατικός αισθητήρας εγγύτητας.

Μικρό, γρήγορο και ανοξείδωτο.

Αυτά τα τρία χαρακτηριστικά καθορίζουν συλλογικά τον χώρο εφαρμογής που καταλαμβάνει ο αισθητήρας.

Το νήμα M8 × 1 mm χωράει σε τρύπες που ένας αισθητήρας M12 ή M18 δεν μπορεί να εισέλθει ∙ στενές θέσεις στερεοτήτων, στενές γραμμές καθοδήγησης, μικρά ρομποτικά εργαλεία, πίνακες οργάνων με περιορισμένο διαχωρισμό.Το σώμα από ανοξείδωτο χάλυβα είναι ανθεκτικό στα διαβρωτικά και τα ακαθαρτικά περιβάλλοντα όπου χρησιμοποιούνται συχνά μικρότερα αισθητήρες.

Και 1,5kHz δίνει 0,67ms ανά κύκλο διασύνδεσης ∙ η ταχύτητα απόκρισης που απαιτείται όταν ο ρυθμός κύκλου της μηχανής θα ξεπερνούσε την ικανότητα ενός πιο αργού αισθητήρα να παρακολουθεί μεμονωμένα γεγονότα.

Το κύκλωμα NPN 2 καλωδίων μεταφέρει την απλότητα σχεδιασμού της σύνδεσης δύο καλωδίων στην κατηγορία M8: δύο αγωγούς στον αισθητήρα,συνδεδεμένο σε σειρά με το φορτίο μεταξύ της θετικής προσφοράς και της επιστροφής.

Δεν υπάρχει ξεχωριστός αγωγός τροφοδοσίας.Ο δείκτης LED παρέχει οπτική επιβεβαίωση της κατάστασης εξόδου στο σώμα του αισθητήρα.

Βασικές προδιαγραφές

Ατσάλι από ανοξείδωτο χάλυβα σε M8 ∆ημιουργημένο για εγκαταστάσεις μικρού χώρου

Το κλιβάνιο από ανοξείδωτο χάλυβα δεν είναι καθολικό στην κατηγορία αισθητήρων M8 - το χαλκό με νικελική επίστρωση είναι πιο κοινό και ορισμένοι αισθητήρες M8 χρησιμοποιούν πλαστικά σώματα.

Το σώμα από ανοξείδωτο χάλυβα στο E2E-X2D1-N-Z απευθύνεται στα περιβάλλοντα όπου οι αισθητήρες M8 είναι πιο πιθανό να εγκατασταθούν: μέσα σε εργαλεία και εξαρτήματα που χειρίζονται συχνά,σε ζώνες που περιέχουν πολύ ψυκτικό, σε εξοπλισμό που βρίσκεται δίπλα σε τρόφιμα, όπου τα καθεστώτα καθαρισμού είναι επιθετικά, και σε εφαρμογές όπου το σώμα του αισθητήρα μπορεί να έρθει σε επαφή με το περασμένο κομμάτι εργασίας ή την αλλαγή εργαλείου.

Το ανοξείδωτο σώμα διατηρεί την κατάσταση της επιφάνειας του κάτω από συνεχή χημική έκθεση και μηχανική επαφή που θα μπορούσε να υποβαθμίσει ορατά ένα επιχρισμένο κρυστάλλινο περίβλημα κατά τη διάρκεια μηνών χρήσης.Αυτό έχει σημασία όχι μόνο αισθητικά αλλά και λειτουργικά.: μια διαβρωμένη ή τρυπημένη επιφάνεια στερέωσης στην περιοχή της επιφάνειας ανίχνευσης μπορεί να επηρεάσει την ομοιομορφία του ηλεκτρομαγνητικού πεδίου και, σε ακραίες περιπτώσεις υποβάθμισης, την απόσταση ανίχνευσης.

Το περίβλημα από ανοξείδωτο χάλυβα διατηρεί την ακεραιότητα των διαστάσεων και της επιφάνειας κατά τη διάρκεια της ζωής του αισθητήρα με ελάχιστη συντήρηση.

Η προστασία IP67 στο M8 είναι σύμφωνη με τις περιπτώσεις χρήσης του αισθητήρα. Η απόσταση ανίχνευσης 2 mm σημαίνει ότι ο αισθητήρας είναι πάντα εγκατεστημένος πολύ κοντά στον στόχο.συνήθως εντός της ζώνης εργασίας της μηχανής όπου το ψυκτικόΗ έκθεση στο υγρό καθαρισμού είναι ρεαλιστική.

1.5kHz Η περίπτωση της συχνότητας

Οι τυποποιημένοι επαγωγικοί αισθητήρες M8 συνήθως αλλάζουν σε 200-800Hz. Ο ρυθμός 1.5kHz του E2E-X2D1-N-Z είναι ένας πλήρης κύκλος αλλαγής κάθε 0.67 ms Δύο παραδείγματα το καθιστούν συγκεκριμένο.

Σε περιστρεφόμενο πίνακα δεικτών με 48 θέσεις δεικτών που λειτουργούν με 20 δείκτες ανά δευτερόλεπτο, ο αισθητήρας που ανιχνεύει κάθε θέση δείκτη πρέπει να αλλάζει 20 φορές ανά δευτερόλεπτο ̇ 20Hz,Τριγαδικά μέσα στις δυνατότητες οποιουδήποτε αισθητήρα..

Ωστόσο, εάν το ίδιο μηχάνημα χρησιμοποιείται για την ανίχνευση μεμονωμένων δοντιών σε δίσκο κωδικοποίησης 200 δοντιών στον άξονα οδήγησης δείκτη, ο ρυθμός διέλευσης δοντιών με πλήρη ταχύτητα είναι 200 × (πίνακας RPM).

Σε 100 RPM του άξονα κίνησης, αυτό είναι 20.000 γεγονότα δοντιών ανά λεπτό 333 γεγονότα ανά δευτερόλεπτο, ή 333Hz.5kHz χειρίζεται ανίχνευση δοντιών 667Hz με περιθώριο ασφάλειας 2x και καλύπτει ταχύτητες άξονα κίνησης έως 450 RPM σε 200 δόντια πριν πλησιάσει το όριο του αισθητήρα.

Η δεύτερη περίπτωση αφορά μικρά εξαρτήματα που βασίζονται σε μεταγωγείς υψηλής ταχύτητας, όπου τα μεμονωμένα εξαρτήματα περνάνε από την επιφάνεια του αισθητήρα με ταχύτητες που μετρούνται σε εκατοντάδες ανά δευτερόλεπτο.

Εδώ, ο συνδυασμός της απόστασης ανίχνευσης 2 mm, που υποδηλώνει ένα πολύ μικρό σημείο ανίχνευσης, που συλλαμβάνει κάθε μικρό συστατικό καθαρά χωρίς να επικαλύπτεται, και 1.Η συχνότητα εναλλαγής 5kHz δίνει αξιόπιστους μεμονωμένους αριθμούς μερών σε ρυθμούς ροής που οι τυποποιημένοι αισθητήρες θα συγχωνεύονταν σε ένα συνεχές σήμα ON.

Γενικές ερωτήσεις

Ερώτηση 1: Η έξοδος είναι "NPN 2-wire" πώς συνδέεται αυτό το καλώδιο με μια είσοδο PLC;

Δύο καλώδια NPN: συνδέστε το θετικό καλώδιο του αισθητήρα με το θετικό παροχή συνεχούς ρεύματος και το αρνητικό (εξόδου) καλώδιο του αισθητήρα σε σειρά με την είσοδο PLC στο κοινό παροχή.ο αισθητήρας διεξάγει μέσω του φορτίου (έκδοση PLC σε κοινό).

The sensor will have a small off-state leakage current flowing through the PLC input even when no target is present — confirm that this leakage is below the PLC input's turn-on threshold to prevent false outputsΕάν η διαρροή προκαλεί ψευδή ενεργοποίηση, προσθέστε παράλληλη αντίσταση στην είσοδο του PLC (συνήθως 5,610kΩ) για να μετακινήσετε το ρεύμα διαρροής κάτω από το κατώτατο όριο.

Ε2: Αρκεί η απόσταση ανίχνευσης 2 mm για πρακτικές εφαρμογές μηχανών ή είναι πολύ μικρή;

Τα δύο χιλιοστά είναι σχεδιασμένα για σενάρια ανίχνευσης όπου ο αισθητήρας πρέπει να είναι εγκατεστημένος σε πολύ στενή μηχανική διαφάνεια και ο στόχος να περνά αξιόπιστα εντός 1 ̊1,5 mm από την επιφάνεια του αισθητήρα.

Οι τυπικές χρήσεις περιλαμβάνουν την ανίχνευση μικρών μεταλλικών εξαρτημάτων σε κορδόνια, την επιβεβαίωση της παρουσίας καρφίτσες, βίδες ή εισροές σε παλέτες συναρμολόγησης και την ανίχνευση λεπτών μεταλλικών χαρακτηριστικών (σχισμές, άκρες,τρύπες) σε περιστρεφόμενα στοιχεία.

Η πολύ μικρή απόσταση ανίχνευσης είναι ένα χαρακτηριστικό, όχι ένας περιορισμός ̇ παρέχει απότομες μεταβάσεις ανά/απο με ελάχιστη υστερέση και προβλέψιμα όρια ανίχνευσης σε στενές μηχανικές ρυθμίσεις.

Ε3: Χρειάζεται το περίβλημα από ανοξείδωτο χάλυβα M8 ειδικά εργαλεία εγκατάστασης;

Χρησιμοποιούνται τυπικοί έξαρτοι καρφιά M8 × 1 mm και καρφιά κλειδαριού με το ίδιο μέγεθος εργαλείου με οποιοδήποτε στερεόδεμα M8.Συνιστάται να συνδυάζονται τα φυτά κλειδαριού από ανοξείδωτο χάλυβα για να ταιριάζουν με την αντοχή του σπιτιού στη διάβρωση και να αποφεύγονται τα γαλβανικά προβλήματα στη διεπαφή του νήματος σε υγρά περιβάλλοντα.

Σφίξτε τα νάτλια κλειδώματος με το δάχτυλο, συν περίπου 1/4 στροφή με ένα κλειδί. Η υπερβολική ροπή στα νήματα από ανοξείδωτο M8 κινδυνεύει να ενοχλήσει.Εφαρμόστε αντιεπιληπτική ένωση στα νήματα σε εγκαταστάσεις από ανοξείδωτο σε ανοξείδωτο για να αποφευχθεί η θέρμανση του νήματος κατά τη μελλοντική αφαίρεση.

Ε: Με συχνότητα διακυβέρνησης 1,5kHz, ποια είναι η μέγιστη ταχύτητα ενός μεταλλικού στόχου που αυτός ο αισθητήρας μπορεί να ανιχνεύσει αξιόπιστα;

Το μέγιστο ποσοστό ανίχνευσης εξαρτάται τόσο από τη συχνότητα όσο και από το μέγεθος του στόχου.πρέπει να παραμένει εντός του πεδίου ανίχνευσης για τουλάχιστον έναν πλήρη κύκλο εναλλαγής.

Ένας στόχος 2 mm που περνά το πρόσωπο του αισθητήρα με ταχύτητα 1 m/s καταλαμβάνει το πεδίο για περίπου 2 ms ̇ καλά μέσα στον χρόνο κύκλου 0,67 ms. Σε ταχύτητα 10 m/s, ο στόχος 2 mm καταλαμβάνει το πεδίο για 0,2 ms,η οποία είναι μικρότερη από έναν κύκλο, ο αισθητήρας μπορεί να το χάσει..

Για μικρούς στόχους ταχείας κίνησης, ελέγξτε τον συνδυασμό μεγέθους και ταχύτητας στόχου σε σχέση με τις προδιαγραφές χρόνου απόκρισης του αισθητήρα πριν από την ανάληψη της εγκατάστασης.

Ε5: Μπορεί το E2E-X2D1-N-Z να τοποθετηθεί σε θήκη από ανοξείδωτο χάλυβα χωρίς να μειώνεται η απόσταση ανίχνευσης;

Ως προστατευμένος αισθητήρας, ο E2E-X2D1-N-Z μπορεί να τοποθετηθεί σε ένα μεταλλικό στήριγμα ̇ συμπεριλαμβανομένου του ανοξείδωτου χάλυβα ̇ χωρίς το γύρω μέταλλο να μειώνει την απόσταση ανίχνευσης 2 mm.Η εσωτερική ασπίδα περιορίζει το πεδίο στην κατεύθυνση που κοιτάζει προς τα εμπρός.

Βεβαιωθείτε ότι το νάτλο κλειδαριού σφίγγει τον αισθητήρα αρκετά σταθερά ώστε οι δονήσεις κατά τη λειτουργία της μηχανής να μην μπορούν να χαλαρώσουν την αξιωτική θέση, καθώς ακόμη και 0.5 mm κίνησης αισθητήρα σε ονομαστική απόσταση ανίχνευσης 2 mm αντιπροσωπεύει 25% αλλαγή στο κενό ανίχνευσης.
