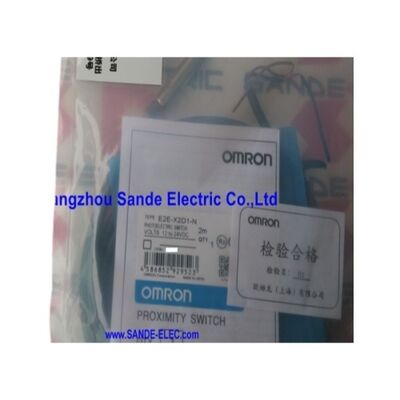

Ο διακόπτης εγγύτητας Omron E2E-X2D1-N E2EX2D1N

Omron E2E-X2D1-N | Επαγωγικός αισθητήρας εγγύτητας — M8 Θωρακισμένος, 2mm ΝΟ, DC 2-Καλωδίων, 10–30VDC, 1.5kHz, IP67, Ανθεκτικό σε λάδι καλώδιο 2m

Επισκόπηση

Ο Omron E2E-X2D1-N είναι ένας θωρακισμένος επαγωγικός αισθητήρας εγγύτητας M8 καλωδιωμένος ως συσκευή DC 2-καλωδίων κανονικά ανοιχτή, με απόσταση ανίχνευσης 2mm και συχνότητα μεταγωγής 1.5kHz. Το κύκλωμα DC 2-καλωδίων σημαίνει μόνο δύο καλώδια — ο αισθητήρας συνδέεται σε σειρά με το φορτίο μεταξύ της θετικής τροφοδοσίας DC και της επιστροφής, χωρίς να απαιτείται ξεχωριστός αγωγός τροφοδοσίας. Όταν ένας σιδηρούχος μεταλλικός στόχος εισέρχεται στο πεδίο ανίχνευσης 2mm, το εσωτερικό κύκλωμα εξόδου αγεί και ρεύμα διαρρέει το φορτίο.

Η ελκυστικότητα των αισθητήρων DC 2-καλωδίων έγκειται στην απλότητα εγκατάστασής τους. Σε μια μηχανή με πολλά σημεία ανίχνευσης θέσης, η αφαίρεση του τρίτου (τροφοδοσίας) καλωδίου από κάθε αισθητήρα εξοικονομεί πραγματικό κόστος καλωδίου, μειώνει τον αριθμό των ακροδεκτών σύνδεσης και απλοποιεί την καλωδίωση του πίνακα.

Ο συμβιβασμός — ένα ελάχιστο ρεύμα φορτίου 3 mA και μια διαρροή σε κατάσταση απενεργοποίησης 0.8 mA — είναι διαχειρίσιμοι στις περισσότερες εγκαταστάσεις αυτοματισμού.

Οι τυπικές κάρτες εισόδου PLC 24V DC αντλούν πολύ πάνω από 3 mA στην κατάσταση ON και η διαρροή 0.8 mA είναι πολύ κάτω από το όριο ενεργοποίησης της εισόδου, καθιστώντας τον E2E-X2D1-N μια απλή αντικατάσταση για συμβατικές θέσεις αισθητήρων μηχανών.

Το περίβλημα από ανοξείδωτο χάλυβα (SUS303) και η ανθεκτική σε λάδι επιφάνεια ανίχνευσης PBT δεν είναι τυχαίες επιλογές υλικών.

Σε εφαρμογές εργαλειομηχανών όπου ο αισθητήρας περνά τη ζωή του περιτριγυρισμένος από ψυκτικό υγρό κοπής και ομίχλη λαδιού, το περίβλημα πρέπει να αντέχει στη χημική επίθεση που διαβρώνει τα συμβατικά ορειχάλκινα ή ψευδάργυρα περιβλήματα μέσα σε μήνες.

Σε συνδυασμό με τη στεγανοποίηση IP67 + ανθεκτική στο λάδι, η προδιαγραφή υλικού του E2E-X2D1-N ταιριάζει με το πραγματικό χημικό περιβάλλον των εγκαταστάσεων εργαλειομηχανών όπου αναπτύσσεται συχνότερα.

Βασικές Προδιαγραφές

DC 2-Καλωδίων ΝΟ — Το Κύκλωμα Σύνδεσης σε Σειρά

Στο κύκλωμα DC 2-καλωδίων, ο αισθητήρας βρίσκεται σε σειρά μεταξύ της θετικής τροφοδοσίας και του φορτίου. Όταν δεν υπάρχει στόχος (αισθητήρας OFF), το τρανζίστορ εξόδου μπλοκάρει — εκτός από τη διαρροή 0.8 mA, δεν ρέει ρεύμα μέσω του φορτίου.

Όταν ανιχνεύεται ο στόχος (αισθητήρας ON), το τρανζίστορ άγει και ρεύμα ρέει από την τροφοδοσία μέσω του σταδίου εξόδου του αισθητήρα, μέσω του φορτίου και πίσω στην κοινή γραμμή.

Δύο πρακτικές συνέπειες προκύπτουν άμεσα από αυτό το κύκλωμα.

Το ελάχιστο ρεύμα φορτίου 3 mA σημαίνει ότι το φορτίο πρέπει να αντλεί τουλάχιστον αυτό το ποσό για να αλλάξει καθαρά η έξοδος του αισθητήρα — φορτία πολύ υψηλής αντίστασης ή φορτία που αντλούν λιγότερο από 3 mA θα παράγουν αναξιόπιστη ή καθόλου μεταγωγή.

Η διαρροή 0.8 mA δεν πρέπει να υπερβαίνει το όριο κατάστασης απενεργοποίησης της συνδεδεμένης εισόδου PLC. εάν το υπερβεί, η είσοδος διαβάζει συνεχώς ON ανεξάρτητα από την παρουσία στόχου. Οι τυπικές βιομηχανικές είσοδοι PLC χειρίζονται και τους δύο αυτούς περιορισμούς χωρίς πρόβλημα: το ελάχιστο ρεύμα ON τους υπερβαίνει τα 3 mA και το όριο OFF τους αγνοεί άνετα τα 0.8 mA.

Η ένδειξη "με πολικότητα" σημαίνει ότι τα δύο καλώδια του αισθητήρα έχουν καθορισμένους θετικούς και αρνητικούς ρόλους — δεν είναι εναλλάξιμα. Η αντιστροφή των καλωδίων κατά την εγκατάσταση εμποδίζει την κανονική λειτουργία. Ωστόσο, ο αντικεραυνικός προστατευτικός εντός του κυκλώματος προστασίας του E2E-X2D1-N αποτρέπει μόνιμη ζημιά από σύντομη αντιστροφή πολικότητας, επιτρέποντας τη διόρθωση του σφάλματος καλωδίωσης χωρίς αντικατάσταση του αισθητήρα.

1.5kHz Απόκριση — Δυνατότητα Ανίχνευσης Μεσαίας Ταχύτητας

Στα 1.5kHz, ο E2E-X2D1-N ολοκληρώνει 1.500 πλήρεις κύκλους ανίχνευσης ανά δευτερόλεπτο. Για ανίχνευση παρουσίας/απουσίας σε μεταφορικές ταινίες, επιβεβαίωση θέσης τερματικού ταξιδιού σε κυλίνδρους και ελέγχους εξαρτημάτων σε σταθμούς συναρμολόγησης, αυτή η ταχύτητα απόκρισης είναι άνετα ταχύτερη από οποιοδήποτε μηχανικό συμβάν που πρέπει να παρακολουθεί ο αισθητήρας.

Για εφαρμογές που απαιτούν καταμέτρηση παλμών από ταχέως περιστρεφόμενα δόντια γραναζιών ή δίσκους κωδικοποιητή, τα 1.5kHz επιβάλλουν ένα πρακτικό όριο: η αξιόπιστη καταμέτρηση απαιτεί κάθε συμβάν στόχου να καταλαμβάνει τουλάχιστον μία πλήρη περίοδο μεταγωγής, η οποία στα 1.5kHz σημαίνει ότι οι ρυθμοί διέλευσης στόχων έως περίπου 750 συμβάντα ανά δευτερόλεπτο μπορούν να αναλυθούν καθαρά.

Θωρακισμένη Επίπεδη Τοποθέτηση — Μέγιστη Ευελιξία Εγκατάστασης

Η θωρακισμένη κατασκευή εστιάζει το ηλεκτρομαγνητικό πεδίο προς τα εμπρός από την επιφάνεια ανίχνευσης, αποτρέποντας την πλευρική επέκταση του πεδίου που θα απορροφούσε το περιβάλλον μέταλλο σε μια επίπεδη τοποθέτηση. Ο E2E-X2D1-N βιδώνει σε τυπικές οπές στήριξης M8 × 1mm και ασφαλίζεται με τα παρεχόμενα παξιμάδια ασφάλισης M8, με την επιφάνεια του αισθητήρα να είναι επίπεδη ή εσοχή στο περιβάλλον μεταλλικό στήριγμα. Αυτό προστατεύει την επιφάνεια ανίχνευσης από άμεση μηχανική επαφή σε εφαρμογές όπου οι στόχοι προσεγγίζουν από το πλάι ή όπου ο χώρος εγκατάστασης είναι περιορισμένος.

Συχνές Ερωτήσεις

Ε1: Πώς διαφέρει ο E2E-X2D1-N (ΝΟ) από την έκδοση E2E-X2D2-N (NC);

Οι δύο αισθητήρες είναι ηλεκτρικά πανομοιότυποι σε κατασκευή, περίβλημα και απόσταση ανίχνευσης. Η διαφορά είναι η κατάσταση εξόδου όταν δεν υπάρχει στόχος: η παραλλαγή D1 (ΝΟ) έχει το τρανζίστορ εξόδου OFF (ανοιχτό κύκλωμα) όταν είναι αδρανής και ON όταν ανιχνεύεται στόχος. η παραλλαγή D2 (NC) είναι το αντίθετο — η έξοδος άγει όταν είναι αδρανής και ανοίγει όταν ανιχνεύεται στόχος. Επιλέξτε ΝΟ για τυπικές διασυνδέσεις ανίχνευσης παρουσίας όπου "στόχος παρών = ενεργό κύκλωμα". επιλέξτε NC για εφαρμογές ασφαλείας ή κυκλώματα αντίστροφης λογικής όπου "στόχος απών = ενεργό κύκλωμα".

Ε2: Η διαρροή ρεύματος είναι 0.8 mA — θα προκαλέσει αυτό μια ψευδή έξοδο στην είσοδο PLC μου;

Για τη συντριπτική πλειοψηφία των βιομηχανικών καρτών εισόδου PLC, τα 0.8 mA είναι πολύ κάτω από το ελάχιστο όριο ρεύματος κατάστασης ON (συνήθως 2–5 mA).

Η είσοδος παραμένει στην κατάσταση OFF όταν 0.8 mA ρέει μέσω αυτής χωρίς να υπάρχει στόχος.

Εάν χρησιμοποιείτε μια ασυνήθιστα ευαίσθητη είσοδο με πολύ χαμηλό όριο ON, μια παράκαμψη αντίστασης (5.6 kΩ έως 10 kΩ) συνδεδεμένη παράλληλα με την είσοδο PLC θα εκτρέψει το ρεύμα διαρροής και θα αποτρέψει οποιαδήποτε ψευδή ενεργοποίηση.

Ε3: Το τυπικό αντικείμενο ανίχνευσης είναι σίδηρος 12 × 12 × 1 mm — τι συμβαίνει με μικρότερους στόχους;

Η απόσταση ανίχνευσης 2mm χαρακτηρίζεται για την πλάκα δοκιμής από σίδηρο 12 × 12 × 1mm. Μικρότερες επιφάνειες στόχων επιστρέφουν λιγότερη ηλεκτρομαγνητική ροή στην πηνίο του αισθητήρα και παράγουν μικρότερες αποτελεσματικές αποστάσεις ανίχνευσης.

Για αισθητήρες M8, η επιφάνεια στόχου θα πρέπει ιδανικά να ισούται ή να υπερβαίνει την επιφάνεια του αισθητήρα (περίπου κύκλος διαμέτρου 8mm). Ένας στόχος από σίδηρο 6 × 6mm παράγει περίπου το 85% της ονομαστικής απόστασης. ένας στόχος 4 × 4mm, περίπου το 70%.

Πάντα να μετράτε το πραγματικό σημείο μεταγωγής με τις συγκεκριμένες διαστάσεις στόχου στις συνθήκες εγκατάστασης πριν στερεώσετε τη μηχανική θέση στήριξης.

Ε4: Μπορεί ο E2E-X2D1-N να λειτουργήσει με τροφοδοσία 12V DC;

Ναι. Το εύρος τάσης λειτουργίας είναι 10–30V DC, το οποίο καλύπτει τροφοδοσίες 12V και 24V DC.

Στα 12V τροφοδοσία, η υπολειμματική τάση του τρανζίστορ εξόδου του αισθητήρα μειώνει την αποτελεσματική τάση φορτίου — βεβαιωθείτε ότι το φορτίο λειτουργεί αξιόπιστα σε αυτή τη μειωμένη τάση.

Για κάρτες εισόδου PLC ειδικά ονομαστικής για είσοδο 24V, επαληθεύστε ότι η μειωμένη τάση τροφοδοσίας εξακολουθεί να πληροί την ελάχιστη απαίτηση τάσης ON της εισόδου στον ακροδέκτη εισόδου, αφού ληφθεί υπόψη η πτώση τάσης του καλωδίου και η υπολειμματική τάση του αισθητήρα.

Ε5: Η βαθμολογία IP είναι IP67 συν "ανθεκτικό στο λάδι" — τι προσθέτει η ονομασία ανθεκτικό στο λάδι;

Το IP67 καλύπτει την προστασία από εισχώρηση σκόνης (πλήρης αποκλεισμός) και προσωρινή βύθιση σε νερό (1m, 30 λεπτά). Το εσωτερικό πρότυπο της Omron "ανθεκτικό στο λάδι" επεκτείνει την επικύρωση στεγανοποίησης σε λάδια κοπής, υδραυλικά λάδια και ψυκτικά υγρά μεταλλουργίας — ρευστά που είναι χημικά διαφορετικά από το νερό και επιτίθενται στα υλικά στεγανοποίησης διαφορετικά.

Το περίβλημα από ανοξείδωτο χάλυβα και η επιφάνεια ανίχνευσης PBT, σε συνδυασμό με τη στεγανοποίηση ανθεκτική στο λάδι, καθιστούν τον E2E-X2D1-N κατάλληλο για περιβάλλοντα εργαλειομηχανών όπου η παρατεταμένη έκθεση σε λάδι είναι η κανονική συνθήκη καθ' όλη τη διάρκεια ζωής του αισθητήρα.
