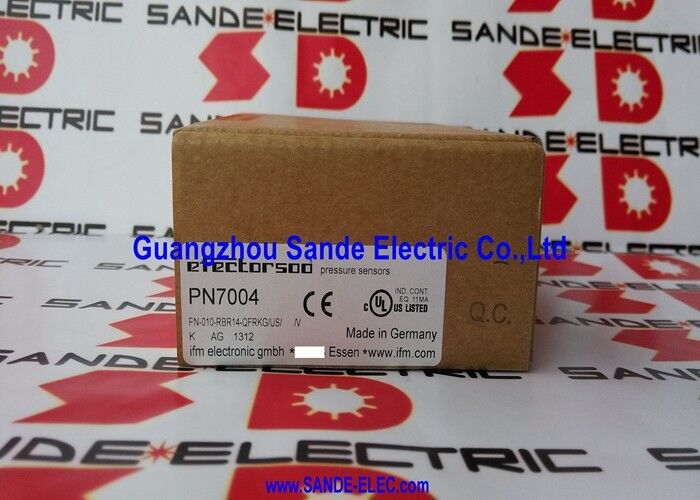

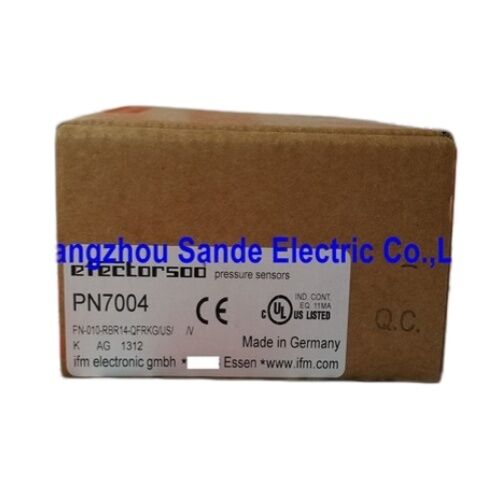

IFM PN7004 | Ηλεκτρονικός Αισθητήρας Πίεσης — 0–10 bar, 18–36VDC, 2× PNP/NPN Έξοδοι, Εσωτερικό G1/4, M12, IP65, Οθόνη 4 ψηφίων

Επισκόπηση

Ο IFM PN7004 είναι ένας ηλεκτρονικός αισθητήρας πίεσης που καλύπτει −1 έως 10 bar, με δύο ανεξάρτητα προγραμματιζόμενες εξόδους μεταγωγής, ενσωματωμένη αλφαριθμητική οθόνη 4 ψηφίων και σύνδεση διεργασίας με εσωτερικό σπείρωμα G¼". Στη σειρά PN7000 της IFM, ο PN7004 καταλαμβάνει το χαμηλό άκρο πίεσης, σε αντίθεση με την ικανότητα 400 bar του PN7000 — αυτοί οι δύο αισθητήρες εξυπηρετούν εντελώς διαφορετικούς χώρους εφαρμογών, παρά το ότι μοιράζονται την ίδια πλατφόρμα περιβλήματος και διεπαφή προγραμματισμού.

Το εύρος −1 έως 10 bar είναι ο τομέας των πνευματικών συστημάτων και των διεργασιών χαμηλής πίεσης.

Οι παροχές πεπιεσμένου αέρα για βιομηχανικές μηχανές συνήθως λειτουργούν στα 6–8 bar. Οι εκτοξευτές κενού για πένες αναρρόφησης λειτουργούν μεταξύ 0 και −1 bar ένδειξης. Τα κυκλώματα ψύξης νερού λειτουργούν στα 3–8 bar ανάλογα με το ύψος του συστήματος και την πίεση της αντλίας.

Ο PN7004 χειρίζεται όλα αυτά με ένα ενιαίο εύρος μέτρησης, και η ενσωματωμένη οθόνη παρέχει άμεση ένδειξη πίεσης στο σημείο ανίχνευσης χωρίς πρόσθετο εξοπλισμό.

Δύο προγραμματιζόμενες έξοδοι μεταγωγής είναι το πιο πρακτικά πολύτιμο χαρακτηριστικό του PN7004 σε σύγκριση με απλούστερους διακόπτες πίεσης μονής εξόδου.

Σε οποιοδήποτε σύστημα απαιτείται τόσο ένα σημείο ρύθμισης ελέγχου όσο και ένα σημείο ρύθμισης συναγερμού — ένας συμπιεστής που φορτώνει στα 5 bar και συναγερμίζει κάτω από 3 bar, ένα υδραυλικό κύκλωμα που ενεργοποιεί έναν κύκλο στα 60 bar και συναγερμίζει πάνω από 80 bar — ο PN7004 αντικαθιστά δύο ξεχωριστούς αισθητήρες με έναν.

Και τα δύο σημεία ρύθμισης παρακολουθούν την ίδια σύνδεση πίεσης. Και οι δύο συνδέονται ανεξάρτητα με τον PLC. Και οι δύο μεταγωγούν στα ατομικά προγραμματισμένα επίπεδα κατωφλίου τους.

Βασικές Προδιαγραφές

−1 έως 10 Bar — Κενό έως Πνευματικό

Το εύρος μέτρησης που ξεκινά από −1 bar καθιστά τον PN7004 άμεσα εφαρμόσιμο σε εφαρμογές κενού χωρίς να απαιτείται ξεχωριστός αισθητήρας. Τα βιομηχανικά συστήματα κενού για πένες αναρρόφησης, διαμόρφωση κενού και εφαρμογές εκσφράγισης λειτουργούν μεταξύ 0 και −0.95 bar ένδειξης (πλησιάζοντας το πλήρες κενό).

Ο PN7004 καλύπτει αυτό το εύρος στο χαμηλότερο όριο και την παροχή πεπιεσμένου αέρα στο ανώτερο — ένας ενιαίος αισθητήρας ανά σημείο παρακολούθησης πίεσης για συστήματα που χρησιμοποιούν τόσο κενό όσο και θετική πίεση σε διαφορετικά σημεία του κύκλου τους.

Το ανώτερο εύρος των 10 bar καλύπτει το πλήρες φάσμα της πίεσης πνευματικών μηχανών. Η τυπική βιομηχανική παροχή συμπιεστή σε πνευματική διανομή είναι συνήθως 6–8 bar. Μετά τους ρυθμιστές πίεσης και τις απώλειες, η πίεση στο σημείο χρήσης είναι 4–6 bar. Οι πνευματικές εφαρμογές υψηλής πίεσης (ορισμένοι κύλινδροι σύσφιξης, πνευματικές πρέσες) φτάνουν τα 8–10 bar.

Ο PN7004 χειρίζεται όλα αυτά χωρίς να υπερβαίνει το εύρος μέτρησής του.

Προστασία Υπερφόρτωσης: 75 Bar Δοκιμής, 150 Bar Θραύσης

Εβδομήντα πέντε bar πίεση δοκιμής σε σχέση με ένα εύρος μέτρησης 10 bar είναι ένας παράγοντας υπερφόρτωσης 7.5:1.

Αυτή είναι η αναγνώριση της IFM ότι ακόμη και τα συστήματα χαμηλής πίεσης πνευματικών και υδραυλικών συστημάτων βιώνουν παροδικά γεγονότα πίεσης σημαντικά πάνω από το κανονικό εύρος λειτουργίας τους — εκκινήσεις αντλιών, κλείσιμο βαλβίδων, εκφορτίσεις συσσωρευτών και πρόσκρουση κυλίνδρων υδραυλικών κυλίνδρων στο τέλος του εγκεφάλου δημιουργούν παροδικά γεγονότα που μπορεί να υπερβούν το σημείο ρύθμισης πολλές φορές.

Η πίεση δοκιμής 75 bar διασφαλίζει ότι το κεραμικό στοιχείο μέτρησης του PN7004 επιβιώνει από αυτά τα γεγονότα χωρίς μετατόπιση μηδενός ή μόνιμη ζημιά.

Συχνές Ερωτήσεις

Ε1: Ποια είναι η διαφορά μεταξύ PN7004 και PN7000, και πώς επιλέγω;

Ο PN7004 μετρά −1 έως 10 bar με IP65 και εσωτερικό σπείρωμα G¼" (θηλυκό), προορίζεται για πνευματικά συστήματα, υδραυλικά χαμηλής πίεσης και αέρα οργάνων. Ο PN7000 μετρά 0–400 bar με IP67 και εξωτερικό σπείρωμα G¼" (αρσενικό), για κύρια υδραυλικά κυκλώματα σε μηχανήματα υψηλής πίεσης.

Και οι δύο έχουν την ίδια τροφοδοσία 18–36V DC, εξόδους PNP/NPN, σύνδεσμο M12 και ενσωματωμένη οθόνη. Επιλέξτε με βάση το εύρος μέτρησης: εάν το σύστημά σας λειτουργεί κάτω από 10 bar, PN7004. πάνω από 10 bar, εξετάστε τον PN7000 ή μια παραλλαγή της σειράς PN μεσαίου εύρους.

Ε2: Μπορεί η ΕΞΟΔΟΣ 2 στον PN7004 να λειτουργήσει ως δεύτερος ανεξάρτητος διακόπτης πίεσης;

Ναι. Η ΕΞΟΔΟΣ 2 είναι προγραμματιζόμενη είτε ως δεύτερη ανεξάρτητη έξοδος μεταγωγής σε διαφορετικό σημείο ρύθμισης από την ΕΞΟΔΟ 1, είτε ως έξοδος διάγνωσης που σηματοδοτεί την εσωτερική κατάσταση του αισθητήρα. Όταν διαμορφώνεται ως δεύτερη έξοδος μεταγωγής, και οι δύο έξοδοι μεταγωγούν ανεξάρτητα στα αντίστοιχα προγραμματισμένα σημεία ρύθμισής τους, καθένα με τη δική του ρύθμιση υστέρησης.

Αυτό καθιστά τον PN7004 ισοδύναμο με δύο ανεξάρτητους διακόπτες πίεσης μονής εξόδου που μοιράζονται ένα σημείο μέτρησης.

Ε3: Η σύνδεση G¼" αναφέρεται ως εσωτερικό σπείρωμα — με τι υλικό συνδέεται ο αισθητήρας;

Εσωτερικό σπείρωμα G¼" (θηλυκό) σημαίνει ότι το σώμα του αισθητήρα περιέχει μια θηλυκή υποδοχή στην οποία βιδώνεται ένα αρσενικό εξάρτημα G¼" BSP. Για την εγκατάσταση του PN7004, ένα αρσενικό θηλή, προσαρμογέας ή άμεσο εξάρτημα G¼" BSP από τη γραμμή πίεσης του μηχανήματος πρέπει να ταιριάζει με την υποδοχή του αισθητήρα.

Πολλές υδραυλικές και πνευματικές πολλαπλασιαστές παρέχουν θηλυκές θύρες G¼" — ο PN7000 (αρσενικό σπείρωμα) θα συνδεόταν απευθείας σε αυτές, αλλά ο PN7004 (θηλυκό σπείρωμα) απαιτεί ένα αρσενικό εξάρτημα ή προσαρμογέα. Επαληθεύστε τη μορφή σύνδεσης στην έξοδο πίεσης του μηχανήματος πριν από την παραγγελία.

Ε4: Ο PN7004 αντικαθιστά τους PB7024 και PN7024 — είναι άμεση αντικατάσταση;

Η IFM αναφέρει τον PN7004 ως αντικαταστάτη αυτών των παλαιότερων μοντέλων, με συμβατό εύρος μέτρησης, τύπο εξόδου και σύνδεση διεργασίας. Η διεπαφή προγραμματισμού και η οθόνη διαφέρουν από τα παλαιότερα μοντέλα.

Η ηλεκτρική και μηχανική εγκατάσταση θα πρέπει να είναι συμβατή στις περισσότερες περιπτώσεις. Ελέγξτε την αντιστοίχιση ακίδων του συνδέσμου M12 της αρχικής εγκατάστασης με την αντιστοίχιση του συνδέσμου του PN7004 πριν από την καλωδίωση.

Ε5: Είναι το IP65 επαρκές για περιβάλλοντα υδραυλικών μηχανών, ή απαιτείται IP67;

Το IP65 καλύπτει την πλήρη απομόνωση από σκόνη και την προστασία από πίδακες νερού από οποιαδήποτε κατεύθυνση — επαρκές για την ομίχλη λαδιού, τις πιτσιλιές ψυκτικού και την τυχαία έκθεση σε υγρά που είναι τυπική για περιβάλλοντα υδραυλικών μηχανών.

Το IP67 (προσωρινή βύθιση) απαιτείται όταν ο αισθητήρας μπορεί να βυθιστεί ή να υποβληθεί σε πλημμύρα υγρού υψηλής πίεσης.

Για την πλειονότητα των εγκαταστάσεων πνευματικών και υδραυλικών πινάκων όπου ο αισθητήρας βρίσκεται μέσα σε ένα ντουλάπι μηχανής ή σε έναν προσβάσιμο πολλαπλασιαστή, το IP65 είναι επαρκές.

Για αισθητήρες που είναι τοποθετημένοι σε δεξαμενές, τάφρους ή θέσεις όπου είναι δυνατή η συσσώρευση υγρών, το IP67 παρέχει πρόσθετη προστασία.
