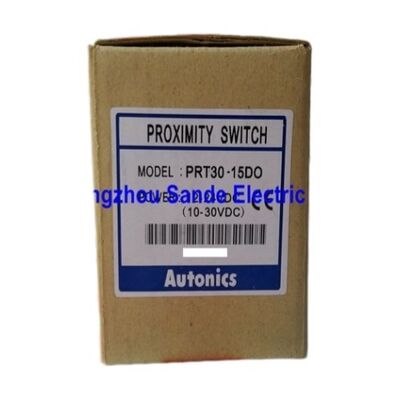

διακόπτης εγγύτητας PRT30-15D0 PRT3015D0 PRT30-15D0

Δέκτης επαγωγικής εγγύτητας PRT30-15D0

Επισκόπηση του προϊόντος

ΗΔελτίο ΕΚΑΧ αριθ.είναι κυλινδρικόεπαγωγικός αισθητήρας εγγύτηταςκατασκευασμένο για αξιόπιστη ανίχνευση στόχων μετάλλων σε συστήματα βιομηχανικής αυτοματοποίησης.

Με έναØ30 mm ανιχνευτικό πρόσωπο,15 mm απόσταση ανίχνευσης, καιΣχεδιασμός εγκατάστασης μη-πλύσης, είναι κατάλληλο για εφαρμογές όπου η σταθερή ανίχνευση, η απλή τοποθέτηση και η επαναλαμβανόμενη απόδοση μετάδοσης έχουν μεγαλύτερη σημασία από την περιττή πολυπλοκότητα.

Αυτό το μοντέλο χρησιμοποιείται συνήθως στην αυτοματοποίηση μηχανών, συστήματα μεταφοράς, εγκαταστάσεις παραγωγής και γενικό εξοπλισμό εργοστασίου όπου τα μεταλλικά αντικείμενα πρέπει να ανιχνεύονται χωρίς φυσική επαφή.

Στην καθημερινή λειτουργία, αυτό σημαίνει λιγότερα προβλήματα που σχετίζονται με την φθορά από ό, τι οι μηχανικοί διακόπτες και πιο προβλέψιμη ανταπόκριση σε περιβάλλοντα επαναλαμβανόμενης κίνησης.

Μια βαθμολογημένησυχνότητα απόκρισης 200 Hzδίνει στον αισθητήρα αρκετή ταχύτητα για πολλές τυπικές εργασιακές εργασίες εντοπισμού θέσης και ανίχνευσης αντικειμένων.

Σε συνδυασμό με ένα ορατόδείκτης λειτουργίας LED κόκκινου χρώματος, το PRT30-15D0 προσφέρει πρακτική χρησιμότητα τόσο για κατασκευαστές μηχανών όσο και για ομάδες συντήρησης.

Βασικά χαρακτηριστικά

Σταθερή επαγωγική ανίχνευση για μεταλλικούς στόχους

Το PRT30-15D0 έχει σχεδιαστεί για την ανίχνευση μεταλλικών στόχων μέσω της επαγωγικής ανίχνευσης.

Αυτό το καθιστά αξιόπιστη επιλογή για συστήματα αυτοματισμού που απαιτούν την ασύνδετη ανίχνευση σιδήρου ή παρόμοιων αγωγών μεταλλικών εξαρτημάτων.

15 mm απόσταση ανίχνευσης

Με ένα15 mm απόσταση ανίχνευσης, ο αισθητήρας παρέχει μια χρήσιμη ισορροπία μεταξύ της ανοχής εγκατάστασης και της αξιοπιστίας ανίχνευσης.

Το εύρος αυτό είναι ιδιαίτερα πρακτικό σε μηχανήματα όπου η θέση του στόχου μπορεί να διαφέρει ελαφρώς, αλλά το σήμα ανίχνευσης πρέπει να παραμείνει σταθερό.

Ø30 mm κυλινδρικό σώμα

ΗØ30 mm διάμετρος πλευράς ανίχνευσηςδίνει στον αισθητήρα έναν ανθεκτικό βιομηχανικό παράγοντα μορφής που είναι εύκολο να ενσωματωθεί σε ράβδους, πλαίσια μηχανών και συγκροτήματα τοποθέτησης.

Οι αισθητήρες εγγύτητας μεγαλύτερου σώματος προτιμούνται συχνά όταν επιθυμούνται ισχυρότερη μηχανική παρουσία και σαφέστερη γεωμετρία εγκατάστασης.

Εγκατάσταση χωρίς πλυντήριο

Αυτό το μοντέλο είναι κατασκευασμένο γιαΜόνωση χωρίς ρύπανση, η οποία είναι σημαντική για τη διατήρηση του προβλεπόμενου πεδίου αισθητήρα.Οι αισθητήρες χωρίς ρεύμα συχνά επιλέγονται όταν απαιτείται μεγαλύτερη απόσταση ανίχνευσης και μπορεί να παρέχεται επαρκής διαχωρισμός γύρω από την επιφάνεια ανίχνευσης.

Ορατός κόκκινος δείκτης LED

Ένα ενσωματωμένοδείκτης λειτουργίας LED κόκκινου χρώματοςΒοηθά τους τεχνικούς να επιβεβαιώσουν την κατάσταση του αισθητήρα απευθείας στο μηχάνημα.

Αυτό είναι χρήσιμο κατά την εγκατάσταση, τη ρύθμιση, την αντιμετώπιση προβλημάτων και την προληπτική συντήρηση.

Βιομηχανική συμβατότητα συνεχούς ισχύος

Ο αισθητήρας υποστηρίζει12 έως 24 VDCγια την κατασκευή συσκευών που χρησιμοποιούνται για την παραγωγή ηλεκτρικής ενέργειας10 έως 30 VDC, καθιστώντας το κατάλληλο για κοινά βιομηχανικά συστήματα ελέγχου συνεχούς ρεύματος.

Αυτό απλοποιεί την ενσωμάτωση σε τυποποιημένα πάνελ αυτοματισμού και σε σχεδιασμούς καλωδίων μηχανών.

Τεχνικά δεδομένα

Απόδοση στη βιομηχανική χρήση

Σε εργοστασιακά περιβάλλοντα, ένας αισθητήρας εγγύτητας πρέπει να κάνει κάτι παραπάνω από ένα διακόπτη σε χαρτί.και παραμένουν εύκολο να επιθεωρηθεί όταν κάτι στο σύστημα αλλάζειΤο PRT30-15D0 είναι καλά τοποθετημένο για αυτό το είδος εργασίας.

Είναι...μέθοδος ανίχνευσης χωρίς επαφήμειώνει τη μηχανική φθορά, η οποία είναι πολύτιμη σε επαναλαμβανόμενους κύκλους αυτοματοποίησης.

Η15 mm απόσταση ανίχνευσηςπροσφέρει μεγαλύτερη ευελιξία εγκατάστασης σε σχέση με τους συμπαγείς αισθητήρες μικρότερης εμβέλειας, ιδίως σε εφαρμογές όπου οι μεταλλικοί στόχοι ενδέχεται να μην περνούν πολύ κοντά στο πρόσωπο του αισθητήρα.

ΗΦρέσκεια απόκρισης 200 Hzείναι κατάλληλο για τυπικές ταχύτητες αυτοματισμού μηχανών, συμπεριλαμβανομένης της ανίχνευσης της παρουσίας εξαρτημάτων, της επιβεβαίωσης του ευρετηριασμού, της ανίχνευσης της θέσης στάθμευσης και της ανατροφοδότησης της κατάστασης των συστατικών.

Ο αισθητήραςμέγιστη υστερέση 10% της απόστασης ανίχνευσηςΕιδικότερα, η

Στην πράξη, η υστερέση βοηθά στην πρόληψη της ασταθούς μετάβασης εξόδου όταν ο στόχος είναι κοντά στο όριο.

Αυτό σημαίνει λιγότερη κουβέντα και πιο αξιόπιστη συμπεριφορά σήματος σε κινητό εξοπλισμό.

Περιοχές εφαρμογής

Το PRT30-15D0 είναι κατάλληλο για ένα ευρύ φάσμα βιομηχανικών χρήσεων, συμπεριλαμβανομένων:

• Ανίχνευση μεταλλικών μερών σε μεταφορείς
• Ανίχνευση θέσης σε μηχανές συναρμολόγησης
• Ανίχνευση ορίων σε αυτοματοποιημένα εξαρτήματα
• Επιβεβαίωση παρουσίας σε συσκευαστήριο
• Επανάδραση ακολουθίας κίνησης σε συστήματα παραγωγής
• Βασική κλειδαριά μηχανής και ανίχνευση κατάστασης

Επειδή έχει σχεδιαστεί για ανίχνευση στόχων σιδήρου με σαφώς καθορισμένο τυπικό αντικείμενο ανίχνευσης, είναι ιδιαίτερα χρήσιμο σε εφαρμογές που περιλαμβάνουν ατσάλινα στηρίγματα, εξαρτήματα μηχανών, τσιγάρα,ή μετακινούμενα μεταλλικά εργαλεία.

Πλεονεκτήματα του σχεδιασμού για τους μηχανικούς και τους αγοραστές

Από τεχνική άποψη, το PRT30-15D0 προσφέρει έναν πρακτικό συνδυασμό μεγέθους σώματος, εμβέλειας αισθητήρα και ηλεκτρικής συμβατότητας.

Δεν απαιτεί εξειδικευμένη αρχιτεκτονική ισχύος και το κυλινδρικό σχήμα του λειτουργεί καλά σε τυποποιημένες βιομηχανικές ρυθμίσεις τοποθέτησης.

Από την άποψη της αγοράς, οι αισθητήρες αυτής της κατηγορίας συχνά επιλέγονται επειδή είναι εύκολο να τυποποιηθούν σε πολλαπλά μηχανήματα.

Ένα μοντέλο επαγωγικής ανίχνευσης χωρίς ρεύμα Ø30 mm με απόσταση ανίχνευσης 15 mm μπορεί να καλύψει πολλά συνηθισμένα σημεία ανίχνευσης μετάλλων χωρίς να απαιτεί περιττή προσαρμογή.

Αυτό συμβάλλει στην απλούστευση του σχεδιασμού ανταλλακτικών και της μακροπρόθεσμης υποστήριξης συντήρησης.

Για τους χρήστες που χρειάζονται έναν ισχυρό επαγωγικό αισθητήρα εγγύτητας για τα τυποποιημένα καθήκοντα αυτοματισμού, ο PRT30-15D0 είναι μια σταθερή, φιλική προς την εφαρμογή επιλογή.

Γενικές ερωτήσεις

Ερώτηση 1: Τι είδους στόχο έχει σχεδιαστεί το PRT30-15D0 για να ανιχνεύει;
Το PRT30-15D0 έχει σχεδιαστεί για:ανίχνευση στόχων μετάλλων, με τον τυπικό στόχο ανίχνευσης που ορίζεται ως45 × 45 × 1 mm σίδηροΣτην βιομηχανική χρήση, αυτό σημαίνει ότι επιτυγχάνει τις καλύτερες επιδόσεις όταν ανιχνεύει αντικείμενα από σιδηρούχα μέταλλα όπως πλάκες χάλυβα, εξαρτήματα μηχανών, στηρίγματα ή εξαρτήματα.

Μπορεί επίσης να αντιδρά σε άλλα μέταλλα, αλλά η πραγματική απόσταση ανίχνευσης μπορεί να ποικίλει ανάλογα με το υλικό, το μέγεθος και το σχήμα του στόχου.Το υλικό-στόχο πρέπει πάντα να λαμβάνεται υπόψη κατά την επικύρωση του σχεδιασμού.

Ε2: Γιατί αυτός ο αισθητήρας απαιτεί εγκατάσταση χωρίς ρεύμα;
Αν ο αισθητήρας είναι τοποθετημένος στο γύρω μέταλλο, θα πρέπει να είναι σε θέση να μειώνει την ένταση του ηλεκτρομαγνητικού πεδίου.το πεδίο ανίχνευσης μπορεί να παραμορφωθεί και η χρησιμότητα της απόστασης ανίχνευσης μπορεί να μειωθεί.

Για το PRT30-15D0, η σωστή εγκατάσταση χωρίς ξεπλύσιμο βοηθά στη διατήρηση τουΕπιδόσεις αισθητήρα 15 mmκαι διατηρεί τη συμπεριφορά αλλαγής πιο σταθερή στην πραγματική λειτουργία της μηχανής.

Ε3: Είναι η συχνότητα απόκρισης 200 Hz αρκετά γρήγορη για εξοπλισμό αυτοματισμού;
Για πολλές γενικές βιομηχανικές εφαρμογές200 Hzείναι εντελώς κατάλληλο.

Επιτρέπει στον αισθητήρα να ανιχνεύει επαναλαμβανόμενα γεγονότα στόχου σε κοινές εργασίες αυτοματισμού, όπως μεταφορά εξαρτημάτων, επιβεβαίωση θέσης, ευρετηρίαση και ανίχνευση ακολουθίας.

Στην πράξη, ο αισθητήρας μπορεί να χειριστεί καλά τις συνήθεις ταχύτητες μηχανών, υπό την προϋπόθεση ότι η παρουσίαση του στόχου και ο χειρισμός εισόδου PLC είναι σωστά αντιστοιχισμένοι.

Οι εξαιρετικά υψηλής ταχύτητας εφαρμογές μέτρησης μπορεί να απαιτούν διαφορετική κατηγορία αισθητήρων, αλλά για τη ρουτίνα βιομηχανική τοποθέτηση και ανίχνευση παρουσίας, τα 200 Hz είναι ένα σταθερό εύρος εργασίας.

Ε4: Ποιος είναι ο σκοπός της υστερέζης σε αυτόν τον αισθητήρα;
Η υστερέση βοηθά να αποφευχθεί η ασταθής εναλλαγή όταν ο στόχος είναι κοντά στο όριο ανίχνευσης.ή η μηχανική ανοχή προκαλεί ελαφρά διακύμανση του σημείου ανίχνευσης.

Στο PRT30-15D0, η υστερέζη προσδιορίζεται ωςμέγιστο 10% της απόστασης ανίχνευσηςΑυτό είναι ιδιαίτερα χρήσιμο σε περιβάλλοντα με δονήσεις ή μικρή διακύμανση της θέσης του στόχου.

Ε5: Σε τι πρέπει να δώσουν προσοχή οι μηχανικοί κατά τη διάρκεια της ηλεκτρικής ενσωμάτωσης;
Οι μηχανικοί θα πρέπει να επαληθεύουνΠεδίο παροχής συνεχούς ρεύματος, ρεύμα φορτίου, ρεύμα διαρροής και υπολειμματική τάσηκατά την ενσωμάτωση του αισθητήρα σε κυκλώματα ελέγχου.

Το PRT30-15D0 λειτουργεί με12 έως 24 VDC, με επιτρεπόμενο εύρος λειτουργίας10 έως 30 VDC, το οποίο ταιριάζει στα περισσότερα βιομηχανικά συστήματα ελέγχου.

Ημέγιστο ρεύμα διαρροής 0,6 mAκαιΜεικτή τάση έως 3,5 Vθα πρέπει να ελέγχεται με τη συσκευή εισόδου ή φόρτωσης του PLC για να εξασφαλίζεται αξιόπιστη αναγνώριση του σήματος.

Αυτό είναι ιδιαίτερα σημαντικό όταν χρησιμοποιούνται ευαίσθητες εισόδους χαμηλού ρεύματος ή όταν πολλές συσκευές είναι συνδεδεμένες με καλώδια στο ίδιο κύκλωμα.
