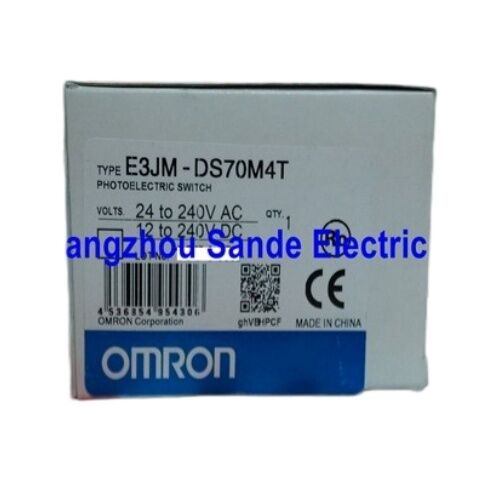

Φωτοηλεκτρικός αισθητήρας Omron E3JM-DS70M4T

Ετικέτα:Ομρόν

Σειρά:E3JM

Αριθμός μέρους:Ε3JM-DS70M4T(Επίσης αναφέρεται ως: E3JMDS70M4T / E3JM-DS7OM4T)

Τύπος:Ενσωματωμένος αισθητήρας φωτοηλεκτρικού διακόπτη τροφοδοσίας

Σε αποθέματα ∆ιακίνηση σε όλο τον κόσμο

Ένας αισθητήρας, οποιαδήποτε τάση, οποιαδήποτε δουλειά.

Οι περισσότεροι φωτοηλεκτρικοί αισθητήρες σας ζητούν να αποφασίσετε εκ των προτέρων:Ορμόνη E3JM-DS70M4TΜε ένα εύρος τροφοδοσίας ενέργειας που εκτείνεται12 έως 240V DCκαι24 έως 240V εναλλασσόμενη, συνδέεται απευθείας με σχεδόν οποιοδήποτε πάνελ ελέγχου σε οποιαδήποτε εγκατάσταση, χωρίς αντιστοίχιση τάσης, χωρίς ειδική παροχή ενέργειας, χωρίς επιπλέον υλικό.Αυτή η ευελιξία από μόνη της το καθιστά μία από τις πιο πρακτικές λύσεις αισθητήρα στην οικογένεια E3JM.

Προσθέστε ένα700 mm εύρος ανίχνευσης διάχυτης αντανάκλασης, μια ενσωματωμένη έξοδος ρελέ, και μια λειτουργία χρονόμετρου με ρυθμιζόμενη καθυστέρηση, και έχετε έναν αισθητήρα που χειρίζεται ένα ευρύ φάσμα εργασιών ανίχνευσης αντικειμένων αμέσως από το κουτί.

Επιβεβαιωμένες τεχνικές προδιαγραφές

Όλα τα παρακάτω δεδομένα προέρχονται απευθείας από το επίσημο δελτίο δεδομένων E3JM της Omron (CSM_E3JM_DS_E_12_6).

Το χαρακτηριστικό του χρονοδιακόπτη είναι πιο χρήσιμο απ' όσο ακούγεται

Το "T" στο E3JM-DS70M4T υποδηλώνει τον ενσωματωμένο χρονοδιακόπτη και αξίζει να κατανοήσουμε τι επιτρέπει αυτό στην πραγματικότητα στο εργοστάσιο.

Διατίθενται τρεις λειτουργίες, που επιλέγονται από τον διακόπτη DIP:

Ενεργοποίηση καθυστέρησηςΗ έξοδος δεν ενεργοποιείται μέχρι το αντικείμενο να έχει παρουσιαστεί για την καθορισμένη περίοδο καθυστέρησης.Αν κάτι περνά μπροστά από τον αισθητήρα και εξαφανίζεται πριν λήξει η καθυστέρηση, η έξοδος δεν πυροβολεί ποτέ.

Απαλλαγή από καθυστέρησηΗ έξοδος παραμένει ενεργή για ένα καθορισμένο χρονικό διάστημα μετά την έξοδο του αντικειμένου από τη ζώνη ανίχνευσης.διατήρηση ανοιχτής μιας πύλης προς τα κάτω λίγο περισσότερο μετά τη διέλευση ενός τμήματος, ή διατηρώντας ένα σήμα σε μηχανισμό απόρριψης.

Αργή λήψη.∆ Οι παλμοί εξόδου για μια σταθερή διάρκεια ανεξάρτητα από το πόσο καιρό το αντικείμενο παραμένει στη ζώνη ανίχνευσης.

Ο χρόνος καθυστέρησης είναι ρυθμιζόμενος μεταξύ0.1 και 5 δευτερόλεπταΣημειώστε ότι στα μοντέλα που είναι εξοπλισμένα με χρονόμετρο, η λειτουργία του χρονόμετρου είναι πάντοτε ενεργή ̇ δεν μπορεί να απενεργοποιηθεί.

IP66 ∙ Από τι πράγματι προστατεύει

Το E3JM-DS70M4T φέρειΔιορθωτική ικανότητα IP66 σύμφωνα με την IEC 60529Για να το αναλύσουμε: το πρώτο ψηφίο (6) σημαίνει ότι το περίβλημα είναι πλήρως αμυδρό ∙ δεν εισέρχεται σωματίδια οποιουδήποτε μεγέθους.Το δεύτερο ψηφίο (6) σημαίνει ότι αντέχει σε ισχυρές πίδακες νερού από οποιαδήποτε κατεύθυνση..

Στην πράξη, αυτός ο αισθητήρας μπορεί να χειριστεί περιβάλλοντα πλύσης, εξωτερικές εγκαταστάσεις που υπόκεινται σε έκθεση στη βροχή, χώρους κοπής ή άλεσης με σκόνη,και γραμμές επεξεργασίας τροφίμων στις οποίες η συνηθισμένη αποχέτευση του εξοπλισμού είναι τυποποιημένηΔεν είναι κατάλληλο για βύθιση, αλλά για τοποθέτηση σε επιφάνεια σε σκληρά περιβάλλοντα, το IP66 καλύπτει την συντριπτική πλειοψηφία των πραγματικών συνθηκών.

Ενεργοποίηση φωτός / σκοτάδι

Κάθε E3JM-DS70M4T πλοία με τη δυνατότητα να αλλάζουν μεταξύΦως ενεργοποιημένοκαιΣκοτεινή λειτουργίαΧωρίς εργαλεία, χωρίς ξεχωριστό μοντέλο για παραγγελία.

Ενεργοποιημένο φως (L-ON):Η έξοδος ρελέ ενεργοποιείται όταν ο αισθητήρας ανιχνεύει ένα αντανακλαστικό σήμα, δηλαδή όταν ένα αντικείμενο είναι παρόν στη ζώνη ανίχνευσης.

Σκοτεινή ενεργοποίηση (D-ON):Η έξοδος του ρελέ ενεργοποιείται όταν το ανακλαστικό σήμα είναιαπουσίαΗ λειτουργία αυτή χρησιμοποιείται για την ανίχνευση ελλείψεων εξαρτημάτων, την παρακολούθηση κενών ή διακοπών στην ροή υλικών ή για οποιαδήποτε εφαρμογή όπου η απουσία ενός αντικειμένου είναι το ουσιαστικό γεγονός.

Η τρέχουσα λειτουργική κατάσταση εμφανίζεται από το κόκκινο δείκτη LED στο περίβλημα του αισθητήρα.

Προσαρμογή ευαισθησίας

ΑΡυθμιστής μίας στροφήςστο σώμα του αισθητήρα ελέγχει την ευαισθησία ανίχνευσης, επιτρέποντας τη λεπτή ρύθμιση της απόστασης ανίχνευσης εντός της κλίμακας των 700 mm.Αυτό είναι χρήσιμο όταν εργάζεστε με υλικά με χαμηλή ανακλαστικότητα, ματ επιφάνειες ή διαφανή υλικά, όπου μπορεί να χρειαστεί αύξηση της προεπιλεγμένης ευαισθησίας.Επιτρέπει επίσης τη σκόπιμη μείωση της αποτελεσματικής απόστασης ανίχνευσης για να αποφευχθεί η ανίχνευση αντικειμένων φόντου πέρα από την προβλεπόμενη ζώνη ανίχνευσης.

Πού εγκαταστάθηκε ο αισθητήρας

Ο συνδυασμός της καθολικής τάσης, της προστασίας IP66, της έξόδου του ρελέ και του ενσωματωμένου χρονοδιακόπτη καθιστά το E3JM-DS70M4T κατάλληλο για ένα ευρύ φάσμα εφαρμογών:

Ανίχνευση παρουσίας μεταφορέα και εξαρτημάτων- Επιβεβαιώστε ότι τα εξαρτήματα βρίσκονται σε ένα σταθμό πριν από την έναρξη ενός βήματος διαδικασίας, με φιλτράρισμα ON-delay για να αγνοούνται οι μικρές δονήσεις ή η αναπήδηση μέρους.

Η ανίχνευση θέσης και τοποθέτησης στο τέλος του ταξιδιούΗ ανίχνευση όταν ένα στοιχείο της μηχανής φτάνει σε μια θέση ορίου ή οριακής θέσης, με την έξοδο του ρελέα να συνδέεται απευθείας με ένα κύκλωμα ασφαλείας ή ελέγχου.

Επίπεδο πλήρωσης και ανίχνευση υλικού Παρακολούθηση των επιπέδων πλήρωσης του δοχείου ή του θήκους για υλικά με επαρκή ανακλαστικότητα, ενεργοποιώντας συναγερμούς ή σταματώντας το μεταφορέα όταν τα επίπεδα πέφτουν εκτός εύρους.

Γραμμές συσκευασίας και επισήμανσης¢ Ανίχνευση κενών στο προϊόν, ελλείψεων ετικετών ή απουσίας συσκευασίας, με λειτουργίες χρονομετρητή για τη δημιουργία συνεπών παλμών εξόδου για τους μετρητές ή τους PLC.

Εξωτερικές εγκαταστάσεις και εγκαταστάσεις σκληρού περιβάλλοντοςΟποιαδήποτε εξωτερική μηχανή, σταθμός γεωργικού εξοπλισμού ή εκτεθειμένος χώρος τοποθέτησης όπου η έκθεση στον καιρό και τη σκόνη είναι συνήθεις συνθήκες λειτουργίας.

Σημειώσεις για την εγκατάσταση

Το E3JM-DS70M4T συνδέεται μέσωΤερματικό μπλοκΗ Omron συνιστά μια διατομή του αγωγού0.3 mm2με εξωτερική διάμετρο καλωδίου μεταξύ 6 και 8 mm.

Η έξοδος του ρελέ είναιSPDT (μονοπόλεμος διπλής ρίψης)Όταν χρησιμοποιούνται και οι δύο επαφές με το ίδιο φορτίο με επαγωγικές συσκευές όπως επαγωγές ή ηλεκτροσόκ βαλβίδες,πρέπει να εφαρμόζεται καταστολέας υπερεκτάσεων στο φορτίο για να αποφεύγεται η παρεμβολή της επαφής με το ρελέ μεταξύ των πλευρών NO και NC κατά τη μετάβαση μετάβασηςΑυτό σημειώνεται ρητά στην τεκμηρίωση εγκατάστασης της Omron για τη σειρά E3JM.

Επισκόπηση της παραλλαγής αγωγού

Το E3JM-DS70M4T είναι διαθέσιμο σε τρεις παραλλαγές καλωδίων για να ταιριάζει σε διαφορετικά περιφερειακά πρότυπα καλωδίωσης:

Και οι τρεις παραλλαγές μοιράζονται τα ίδια αισθητήρια και ηλεκτρικές προδιαγραφές ∙ διαφέρει μόνο η τοποθέτηση του αγωγού.

Γενικές ερωτήσεις

Ε1: Μπορεί το E3JM-DS70M4T να τροφοδοτείται τόσο από εναλλασσόμενο όσο και από συνεχές ρεύμα στην ίδια εγκατάσταση;

Το E3JM-DS70M4T δέχεται12 έως 240V DCκαι24 έως 240V εναλλασσόμενηστα ίδια τερματικά, χωρίς ευαισθησία πολικότητας στη σύνδεση τροφοδοσίας.Αυτό το καθιστά ιδιαίτερα χρήσιμο σε εγκαταστάσεις όπου η τάση των πάνελ ποικίλλει μεταξύ των μηχανών ή όπου το ίδιο μοντέλο αισθητήρα πρέπει να αποθηκεύεται τόσο για εφαρμογές AC όσο και DCΔεν απαιτείται εσωτερική διακόπτηση. Ο αισθητήρας χειρίζεται και τους δύο τύπους τάσης εγγενώς.

Ε2: Ποια είναι η διαφορά μεταξύ του E3JM-DS70M4T και του E3JM-DS70M4 (χωρίς το Τ);

ΗΕναλλακτικάδείχνει την ένταξη ενόςενσωματωμένη λειτουργία χρονόμετρουΤο E3JM-DS70M4 (χωρίς T) είναι ένας τυποποιημένος διασκορπισμένος αισθητήρας εξόδου ρελέ χωρίς δυνατότητα συγχρονισμού.με χρόνο καθυστέρησης ρυθμιζόμενο από 0.1 έως 5 δευτερόλεπτα. Στο μοντέλο T, ο χρονοδιακόπτης είναι πάντα ενεργός, δεν μπορεί να παρακαμφθεί.

Ε3: Ποια αντικείμενα μπορεί να ανιχνεύσει το E3JM-DS70M4T σε πλήρη απόσταση ανίχνευσης 700 mm;

Η απόσταση ανίχνευσης 700 mm προσδιορίζεται σε σχέση με έναστόχος σε λευκό χαρτί μεγέθους 200 × 200 mmΓια σκοτεινότερα ή λιγότερο ανακλαστικά υλικά, η αποτελεσματική απόσταση ανίχνευσης θα είναι μικρότερη.Το δημοσιευμένο αντικείμενο ανίχνευσης της OmronΟι καμπύλες απόστασης δείχνουν ότι οι μαύρες επιφάνειες άνθρακα και το SUS (ατσάλι από ανοξείδωτο χάλυβα) μειώνουν σημαντικά το αποτελεσματικό εύρος σε σύγκριση με το λευκό χαρτί.το αποτελεσματικό εύρος πλησιάζει ή υπερβαίνει το βασικό όριο της λευκής επιστολήςΚατά την ανίχνευση σκούρων, ματ ή μικρών αντικειμένων, συνιστάται η ρύθμιση του αισθητήρα πιο κοντά από το μέγιστο 700 mm και η χρήση του ρυθμιστή ευαισθησίας για τη βελτιστοποίηση της αξιοπιστίας ανίχνευσης.

Ε4: Διατηρείται η βαθμολογία IP66 μετά την καλωδίωση εάν χρησιμοποιήσω τη σύνδεση του τερματικού μπλοκ;

Η ακεραιότητα IP66 εξαρτάται από την ορθή εγκατάσταση.Σφιχτά σφιχτάμετά την καλωδίωση για να διατηρηθεί το σφραγισμένο περίβλημα.Η Omron διευκρινίζει ότι το κάλυμμα θα πρέπει να είναι στερεό για να διατηρηθεί η βαθμολογία IP66 ∙ ένα χαλαρό κάλυμμα ή η ακατάλληλη τοποθέτηση αγωγού θα θέσει σε κίνδυνο την σφραγίδαΗ Omron συνιστά επίσης τη χρήση καλωδίου με εξωτερική διάμετρο μεταξύ 6 και 8 mm για να εξασφαλιστεί η σωστή σφραγίδα στην είσοδο του καλωδίου.Τα καλώδια συνδέονται με νάτλους στην συσκευασία.Σημειώστε ότι τα μοντέλα UL (-US) δεν περιλαμβάνουν αυτά τα καρύδια.

Ε5: Μπορεί η έξοδος E3JM-DS70M4T να συνδεθεί απευθείας σε είσοδο PLC;

Το E3JM-DS70M4T χρησιμοποιεί έναέξοδος ρελέαΟι επαφές των ρελέ είναι ανενεργές στην τάση ∙ μπορούν να αλλάζουν φορτία εναλλασσόμενου ή συνεχούς ρεύματος εντός των ονομαστικών ορίων (250 VAC, 3A max. / 5 VDC, 10 mA min).Για διακριτές συνδέσεις εισόδου PLCΤο χρόνο απόκρισης των 30 ms είναι επαρκής για τις περισσότερες εφαρμογές σαρώσεως με PLC.Για εφαρμογές που απαιτούν ταχύτερη απόκριση, η παραλλαγή DC SSR (E3JM-DS70S4T) προσφέρει χρόνο λειτουργίας/επαναφοράς 5 ms και θα πρέπει να εξεταστεί αντ' αυτού.
