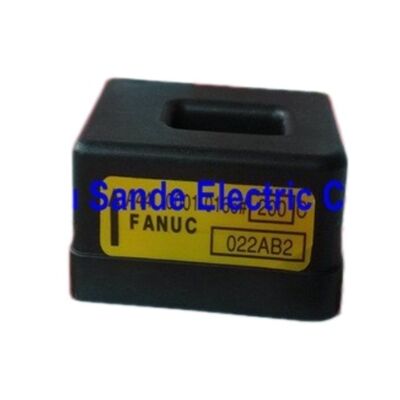

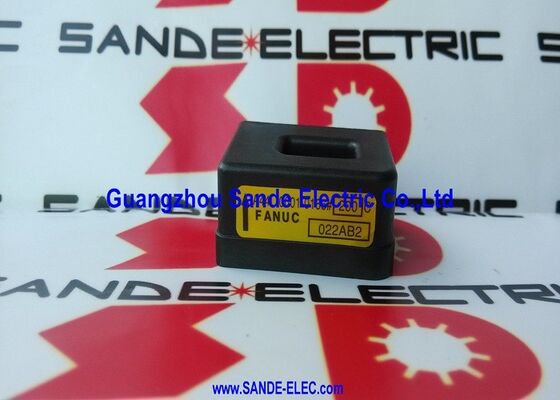

Αισθητήρας Ρεύματος Φαινομένου Hall Fanuc A44L-0001-0166#200C — ±200A, Κλειστού Βρόχου, CNC Servo/Spindle, Ισοδύναμο LEM HTB-200-P

Επισκόπηση

Ο Fanuc A44L-0001-0166#200C είναι ένας αισθητήρας ρεύματος φαινομένου Hall κλειστού βρόχου που μετρά τα ρεύματα φάσης του κινητήρα σε ενισχυτές servo και ατράκτου Fanuc, τροφοδοτώντας ένα αναλογικό σήμα ανάλογο του στιγμιαίου ρεύματος πίσω στον βρόχο ελέγχου ρεύματος του ενισχυτή.

Η κατάληξη #200C προσδιορίζει το εύρος μέτρησης ±200A. Αυτός ο αισθητήρας είναι ηλεκτρικά και λειτουργικά ισοδύναμος με τον LEM HTB-200-P και εμφανίζεται σε μονάδες ενισχυτών Fanuc όπου απαιτείται μέτρηση ρεύματος φάσης σε αυτό το εύρος.

Η μέτρηση ρεύματος είναι ο εσωτερικότερος βρόχος ανάδρασης σε οποιαδήποτε μονάδα κίνησης servo ή ατράκτου. Ο ενισχυτής δίνει εντολή για ρεύμα μέσω της περιέλιξης του κινητήρα για να παράγει ροπή. Ο A44L-0001-0166#200C μετρά τι ρέει πραγματικά και το αναφέρει πίσω.

Ο ελεγκτής ρεύματος συγκρίνει το εντολοδοτημένο και το μετρούμενο ρεύμα σε κάθε κύκλο μεταγωγής PWM — συνήθως από 4kHz έως 16kHz — και προσαρμόζει την έξοδο για να εξαλείψει τη διαφορά. Αυτός ο έλεγχος ρεύματος κλειστού βρόχου είναι αυτό που δίνει στους άξονες servo Fanuc τη γραμμικότητα ροπής και τη δυναμική τους απόκριση, και γιατί ένας αποτυχημένος ή μετατοπισμένος αισθητήρας ρεύματος προκαλεί άμεση υποβάθμιση της απόδοσης ή συνθήκες συναγερμού.

Η αρχή λειτουργίας κλειστού βρόχου (αντισταθμισμένη) διαφοροποιεί αυτόν τον αισθητήρα από απλούστερες σχεδιάσεις φαινομένου Hall. Ένα ενεργό πηνίο ανάδρασης τυλιγμένο γύρω από τον μαγνητικό πυρήνα του αισθητήρα οδηγεί ένα ρεύμα αντιστάθμισης που ακυρώνει ακριβώς το μαγνητικό πεδίο από τον πρωτεύοντα αγωγό.

Ο ενισχυτής μετρά αυτό το ρεύμα αντιστάθμισης — το οποίο αντικατοπτρίζει το πρωτεύον ρεύμα με υψηλή γραμμικότητα και ελάχιστη μετατόπιση θερμοκρασίας — αντί για την τάση του στοιχείου Hall απευθείας. Αυτή η ενεργή ακύρωση παρέχει τη γραμμικότητα και το εύρος ζώνης που απαιτεί ο έλεγχος ρεύματος του κινητήρα.

Βασικές Προδιαγραφές

Γαλβανική Απομόνωση — Ασφάλεια και Ακεραιότητα Σήματος

Οι αγωγοί φάσης του κινητήρα που διέρχονται από τον A44L-0001-0166#200C μεταφέρουν ρεύματα από έναν σύνδεσμο DC που συνήθως λειτουργεί στα 300–600V ανάλογα με τον τύπο του ενισχυτή Fanuc.

Το κύκλωμα ελέγχου που λαμβάνει την αναλογική έξοδο του αισθητήρα λειτουργεί σε χαμηλή τάση, γειωμένο με τον ελεγκτή CNC. Χωρίς υψηλή απομόνωση, παροδικές τάσεις από συμβάντα μεταγωγής IGBT στον δίαυλο DC θα συνδέονταν μέσω του αισθητήρα στο σήμα ανάδρασης ρεύματος, αλλοιώνοντας τη μέτρηση με θόρυβο και ενδεχομένως καταστρέφοντας τα αναλογικά κυκλώματα μέτρησης του CNC.

Η υψηλή γαλβανική απομόνωση του αισθητήρα — συνήθως καθορίζεται στην περιοχή των kilovolt για συσκευές της σειράς LEM HTB — διατηρεί τον ηλεκτρικό διαχωρισμό μεταξύ των τομέων ισχύος και ελέγχου. Η αναλογική έξοδος αντιπροσωπεύει με ακρίβεια το πρωτεύον ρεύμα χωρίς καμία σύζευξη δυναμικού του δίαυλου DC στο κύκλωμα ελέγχου. Αυτή η απομόνωση είναι τόσο προδιαγραφή απόδοσης (καθαρό σήμα ρεύματος) όσο και προδιαγραφή ασφάλειας (προστασία κυκλώματος ελέγχου από τάσεις κυκλώματος ισχύος).

Όταν Αποτυγχάνει Αυτός ο Αισθητήρας

Ένας μετατοπισμένος ή αποτυχημένος A44L-0001-0166#200C παράγει χαρακτηριστικά συμπτώματα στο σύστημα Fanuc. Μια μετατόπιση στο μηδενικό ρεύμα — ο αισθητήρας αναφέρει μη μηδενικό ρεύμα όταν δεν ρέει κανένα — εμφανίζεται ως συνεχής εντολή ροπής σε στάση και μπορεί να προκαλέσει μετατόπιση ή ταλάντωση του άξονα.

Ένα σφάλμα κέρδους (ευαισθησία διαφορετική από την βαθμονομημένη τιμή) προκαλεί τη ροπή του άξονα να είναι αναλογικά λανθασμένη, υποβαθμίζοντας την απόδοση τοποθέτησης και σε σοβαρές περιπτώσεις ενεργοποιώντας τον συναγερμό σφάλματος παρακολούθησης του ελεγκτή servo.

Ένας εντελώς αποτυχημένος αισθητήρας συνήθως ενεργοποιεί άμεσο συναγερμό υπερβολικού ρεύματος ακόμη και σε χαμηλά ρεύματα κινητήρα, επειδή ο ενισχυτής διαβάζει μια λανθασμένη τιμή που υπερβαίνει το όριο προστασίας.

Πριν αντικαταστήσετε τον αισθητήρα, επιβεβαιώστε ότι η τροφοδοσία ±15V είναι σωστή και σταθερή, και ότι ο σύνδεσμος του αισθητήρα είναι σωστά τοποθετημένος. Ένας χαλαρός σύνδεσμος ή ένα διακοπτόμενο σφάλμα τροφοδοσίας μπορεί να παράγει συμπτώματα πανομοιότυπα με έναν αποτυχημένο αισθητήρα.

Συχνές Ερωτήσεις

Ε1: Είναι ο A44L-0001-0166#200C άμεσα αντικαταστάσιμος με έναν LEM HTB-200-P;

Ναι, στις περισσότερες περιπτώσεις. Ο A44L-0001-0166#200C είναι η ονομασία προμήθειας της Fanuc για τον LEM HTB-200-P που χρησιμοποιείται σε ενισχυτές Fanuc.

Οι ηλεκτρικές προδιαγραφές είναι ισοδύναμες. Πριν εγκαταστήσετε έναν LEM HTB-200-P ως αντικατάσταση, επιβεβαιώστε ότι η διάταξη των ακροδεκτών του συνδέσμου και ο προσανατολισμός ταιριάζουν με την πλακέτα PCB του ενισχυτή — ορισμένες αναθεωρήσεις ενισχυτών Fanuc τοποθετούν τον αισθητήρα σε συγκεκριμένο προσανατολισμό.

Το εύρος μέτρησης, η τάση τροφοδοσίας και η κλίμακα εξόδου είναι οι ίδιες.

Ε2: Πώς εγκαθίσταται ο A44L-0001-0166#200C στον ενισχυτή;

Ο αισθητήρας είναι ένα εξάρτημα επιπέδου πλακέτας τοποθετημένο πάνω ή κοντά στους αγωγούς του δίαυλου DC στην μονάδα ενισχυτή Fanuc. Η αντικατάσταση είναι μια διαδικασία επισκευής που απαιτεί πλήρη απενεργοποίηση του ενισχυτή και εκφόρτιση των πυκνωτών του δίαυλου DC σε ασφαλή τάση (μετρημένη στους πυκνωτές του δίαυλου, όχι μόνο στον διακόπτη τροφοδοσίας) πριν από τον χειρισμό οποιωνδήποτε εσωτερικών εξαρτημάτων.

Η τεκμηρίωση συντήρησης ενισχυτών Fanuc καθορίζει τον χρόνο αναμονής εκφόρτισης και τη διαδικασία επαλήθευσης. Η αντικατάσταση του αισθητήρα χωρίς επιβεβαίωση της εκφόρτισης των πυκνωτών του δίαυλου εγκυμονεί κίνδυνο θανατηφόρου ηλεκτροπληξίας.

Ε3: Ποιοι τύποι ενισχυτών Fanuc χρησιμοποιούν αυτόν τον αισθητήρα;

Ο A44L-0001-0166#200C χρησιμοποιείται σε μονάδες ενισχυτών servo και μονάδες ενισχυτών ατράκτου Fanuc που απαιτούν μέτρηση ρεύματος ±200A — συνήθως οι μονάδες υψηλότερου ρεύματος στις οικογένειες ενισχυτών Alpha και Beta, και σε μονάδες Τροφοδοσίας/Ενισχυτή (PSM) Fanuc.

Τα ακριβή μοντέλα ενισχυτών που χρησιμοποιούν αυτόν τον αισθητήρα μπορούν να επιβεβαιωθούν από τη λίστα ανταλλακτικών ενισχυτών Fanuc για τη συγκεκριμένη μονάδα που επισκευάζεται.

Ε4: Μπορεί ένας αποτυχημένος αισθητήρας να προκαλέσει επαναλαμβανόμενες ενεργοποιήσεις υπερβολικού ρεύματος παρόλο που ο κινητήρας δεν είναι υπερφορτωμένος;

Ναι. Εάν η μετατόπιση εξόδου του αισθητήρα έχει μετατοπιστεί ή ο αισθητήρας έχει αποτύχει με τρόπο που παράγει μη μηδενική έξοδο χωρίς πρωτεύον ρεύμα, ο ενισχυτής διαβάζει ένα φανταστικό ρεύμα. Όταν αυτή η φανταστική ανάγνωση υπερβαίνει το όριο προστασίας υπερβολικού ρεύματος, ο ενισχυτής ενεργοποιείται για υπερβολικό ρεύμα παρόλο που ο κινητήρας δεν αντλεί πραγματικά υπερβολικό ρεύμα.

Αυτό είναι ένα κοινό μοτίβο διάγνωσης: συναγερμοί υπερβολικού ρεύματος που συμβαίνουν σε χαμηλό ή μηδενικό φορτίο, καθαρίζουν με την επανεκκίνηση, και επαναλαμβάνονται — υποδεικνύοντας ένα πρόβλημα αισθητήρα αντί για ένα πραγματικό πρόβλημα κινητήρα ή φορτίου.

Ε5: Σημαίνει η ονομαστική τιμή ±200A ότι ο αισθητήρας μετρά ρεύμα AC και DC, ή μόνο AC;

Η ονομαστική τιμή ± σημαίνει ότι ο αισθητήρας μετρά αμφίδρομο ρεύμα — αναφέρει ακριβώς τόσο το θετικό όσο και το αρνητικό ρεύμα φάσης σε όλο το εύρος ±200A.

Σε μονάδες κίνησης κινητήρων AC, τα ρεύματα φάσης του κινητήρα είναι ημιτονοειδή, εναλλασσόμενα μεταξύ θετικών και αρνητικών τιμών. Η αρχή του φαινομένου Hall κλειστού βρόχου λειτουργεί σωστά και για τις δύο πολικότητες, καθιστώντας τον αισθητήρα κατάλληλο για μέτρηση ρεύματος κινητήρα servo και ατράκτου AC χωρίς καμία αποκοπή ή ανόρθωση μισού κύματος.
