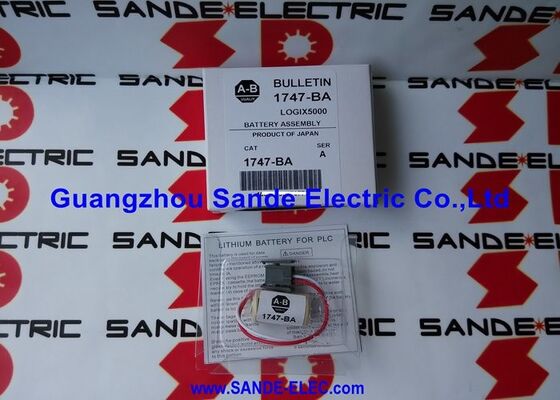

Allen-Bradley 1747-BA | Συγκρότημα μπαταρίας λιθίου SLC 500 — 3V / 850 mAh / CR14250SE / Καλώδια / Διατήρηση μνήμης RAM

Η μπαταρία που διατηρεί το πρόγραμμα όταν σβήσει το ρεύμα

Το 1747-BA είναι η μπαταρία λιθίου που διατηρεί το πρόγραμμα χρήστη στη μνήμη RAM των επεξεργαστών της σειράς Allen-Bradley SLC 500. Όταν αφαιρείται η τροφοδοσία του πίνακα — σκόπιμα κατά τη διάρκεια διακοπής λειτουργίας ή ακούσια κατά τη διάρκεια διακοπής ρεύματος — η μνήμη RAM του επεξεργαστή χάνει την τάση τροφοδοσίας της. Χωρίς μπαταρία, το πρόγραμμα χρήστη που είναι αποθηκευμένο στη μνήμη RAM χάνεται. Όταν αποκατασταθεί η τροφοδοσία, ο επεξεργαστής ξεκινά με άδεια μνήμη και δεν μπορεί να λειτουργήσει το μηχάνημα.

Το 1747-BA αποτρέπει αυτό το σενάριο. Η κυψέλη λιθίου 3V της μπαταρίας παρέχει ρεύμα ροής στη μνήμη RAM του επεξεργαστή όταν απουσιάζει η κύρια παροχή ρεύματος. Αυτό διατηρεί ανέπαφο το περιεχόμενο της μνήμης RAM — το πρόγραμμα, οι τιμές του πίνακα δεδομένων και η διαμόρφωση του επεξεργαστή παραμένουν αδιατάρακτα λόγω της διακοπής ρεύματος. Όταν αποκατασταθεί η τροφοδοσία, ο επεξεργαστής συνεχίζει ακριβώς από εκεί που σταμάτησε.

Το στοιχείο FDK CR14250SE είναι ένα πρωτεύον στοιχείο λιθίου μισού ΑΑ — διαμέτρου 14 mm, μήκους 25 mm. Αυτή η χημεία κυψελών παρέχει μεγάλη διάρκεια ζωής, υψηλή ενεργειακή πυκνότητα και σταθερή τάση υπό συνθήκες χαμηλής αυτοεκφόρτισης που την καθιστούν κατάλληλη για εφεδρικές εφαρμογές σε αναμονή. Η περιεκτικότητα σε λίθιο 0,23 γραμμαρίων τοποθετεί κάθε μπαταρία 1747-BA κάτω από το όριο του 1 γραμμαρίου που ενεργοποιεί ορισμένους περιορισμούς αεροπορικής αποστολής — έως και δύο μπαταρίες μπορούν να αποσταλούν μαζί σύμφωνα με τους εγχώριους κανονισμούς των ΗΠΑ χωρίς την υψηλότερη βαθμίδα πρόσθετης χρέωσης hazmat.

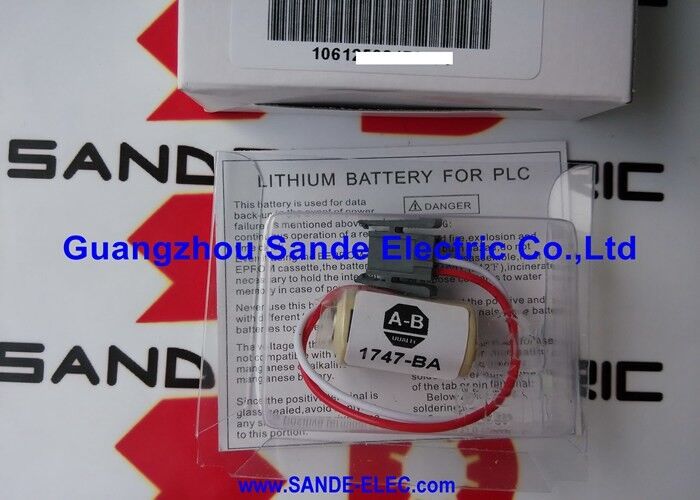

Τα καλώδια καταλήγουν σε μια υποδοχή που ταιριάζει με την υποδοχή στη θύρα σύνδεσης μπαταρίας του επεξεργαστή SLC 500. Η αντικατάσταση είναι μια λειτουργία χωρίς εργαλεία — αποσυνδέστε την παλιά μπαταρία, συνδέστε τη νέα.

Βασικές Προδιαγραφές

Διάρκεια ζωής μπαταρίας — Πόσο καιρό χρειάζεται η αντικατάσταση;

Η διάρκεια ζωής της μπαταρίας σε ένα PLC εξαρτάται τόσο από τη χημεία της μπαταρίας όσο και από το πόση δουλειά κάνει η μπαταρία. Όταν το SLC 500 είναι ενεργοποιημένο, η μπαταρία δεν χρησιμοποιείται — ο επεξεργαστής αντλεί την τροφοδοσία RAM απευθείας από την κύρια παροχή και όχι από την μπαταρία. Η μπαταρία παρέχει ρεύμα μόνο όταν το PLC είναι απενεργοποιημένο.

Τυπικές οδηγίες για τη διάρκεια ζωής της μπαταρίας για το 1747-BA σε εφαρμογές Allen-Bradley:

• SLC 5/01:Περίπου 5 χρόνια
• SLC 5/02, 5/03, 5/04, 5/05:2 χρόνια περίπου
• MicroLogix 1500:2 χρόνια περίπου

Αυτά τα στοιχεία υποθέτουν ότι το PLC είναι ενεργοποιημένο για σημαντικό ποσοστό χρόνου. Ένα PLC που είναι περισσότερο σβηστό παρά αναμμένο θα εξαντλήσει την μπαταρία πιο γρήγορα. Όταν η τάση της μπαταρίας πέσει κάτω από το όριο, ενεργοποιείται η λυχνία LED μπαταρίας του επεξεργαστή ή η ένδειξη σφάλματος, ειδοποιώντας το προσωπικό συντήρησης να αντικαταστήσει την μπαταρία πριν συμβεί απώλεια προγράμματος.

FAQ

Ε1: Η αφαίρεση της μπαταρίας 1747-BA προκαλεί το SLC 500 να χάσει το πρόγραμμά του;

Εάν το SLC 500 ενεργοποιηθεί όταν αφαιρεθεί η μπαταρία, η RAM διατηρεί το πρόγραμμά της όσο υπάρχει η κύρια παροχή — η μπαταρία χρειάζεται μόνο όταν η κύρια τροφοδοσία απουσιάζει. Είναι καλή πρακτική να πραγματοποιείτε αντικατάσταση μπαταρίας με το PLC ενεργοποιημένο εάν είναι δυνατόν, ελαχιστοποιώντας το χρόνο χωρίς εφεδρικό. Εάν ο επεξεργαστής πρέπει να απενεργοποιηθεί, αντικαταστήστε γρήγορα την μπαταρία. Ορισμένα μοντέλα επεξεργαστών επιτρέπουν τη δημιουργία αντιγράφων ασφαλείας του προγράμματος στη μνήμη Flash (EEPROM) ως πρόσθετη μέθοδο διατήρησης.

Ε2: Τι ενεργοποιεί την προειδοποίηση LED μπαταρίας στο SLC 500;

Ο επεξεργαστής SLC 500 παρακολουθεί την τάση της μπαταρίας. Όταν η τάση πέσει κάτω από ένα όριο που δείχνει ότι η μπαταρία είναι σχεδόν εξαντλημένη, ο επεξεργαστής ενεργοποιεί την ένδειξη χαμηλής μπαταρίας — συνήθως ένα LED στην όψη του επεξεργαστή ή έναν μικρό κωδικό σφάλματος στην κατάσταση του επεξεργαστή. Το ακριβές όριο και η προειδοποιητική συμπεριφορά διαφέρουν ελαφρώς μεταξύ των μοντέλων επεξεργαστών SLC 5/0x. Απευθυνθείτε έγκαιρα στην προειδοποίηση χαμηλής στάθμης της μπαταρίας — η μπαταρία μπορεί να έχει εβδομάδες ή μήνες ζωής ή μπορεί να είναι κοντά στο τέλος της λειτουργίας της.

Ε3: Είναι η 1747-BA η ίδια μπαταρία που χρησιμοποιείται σε άλλες οικογένειες PLC Allen-Bradley;

Το 1747-BA είναι συγκεκριμένο για τις οικογένειες SLC 500 και MicroLogix 1500. Άλλες οικογένειες PLC Allen-Bradley χρησιμοποιούν διαφορετικές μπαταρίες — το MicroLogix 1400 χρησιμοποιεί το 1769-BA, οι επεξεργαστές PLC-5 χρησιμοποιούν διαφορετικούς αριθμούς εξαρτημάτων μπαταριών και τα συστήματα CompactLogix/ControlLogix ενδέχεται να χρησιμοποιούν διαφορετικές μεθόδους διατήρησης. Επιβεβαιώστε τον ακριβή αριθμό ανταλλακτικού μπαταρίας από την τεκμηρίωση του εγκατεστημένου επεξεργαστή πριν την παραγγελία.

Ε4: Γιατί το 1747-BA απαιτεί επεξεργασία αποστολής επικίνδυνων υλικών;

Οι πρωτεύουσες μπαταρίες λιθίου ταξινομούνται ως επικίνδυνα υλικά σύμφωνα με τους κανονισμούς μεταφοράς IATA, IMDG και DOT, επειδή το μέταλλο λιθίου είναι αντιδραστικό και μπορεί να αναφλεγεί εάν το στοιχείο καταστραφεί κατά τη μεταφορά. Η περιεκτικότητα σε λίθιο 0,23 g του 1747-BA είναι κάτω από πολλά ρυθμιστικά όρια που ενεργοποιούν τις πιο περιοριστικές απαιτήσεις αποστολής, αλλά οι μπαταρίες λιθίου εξακολουθούν να απαιτούν κατάλληλη επισήμανση, συσκευασία και ειδοποίηση μεταφορέα για αεροπορικές αποστολές σε πολλές δικαιοδοσίες.

Ε5: Ποια είναι η σύσταση αποθήκευσης για τις αχρησιμοποίητες μπαταρίες 1747-BA;

Φυλάσσεται σε δροσερό, ξηρό περιβάλλον σε θερμοκρασία περίπου 20–25°C (68–77°F) με σχετική υγρασία 40–60%. Αποφύγετε τη ζέστη, το άμεσο ηλιακό φως και την υψηλή υγρασία. Η διάρκεια ζωής των 10 ετών προϋποθέτει τις σωστές συνθήκες αποθήκευσης. Οι σωστά αποθηκευμένες μπαταρίες διατηρούν σχεδόν την πλήρη χωρητικότητα κατά την εγκατάσταση. Μην αποθηκεύετε μαζί με μεταλλικά αντικείμενα που θα μπορούσαν να γεφυρώσουν τους ακροδέκτες.
