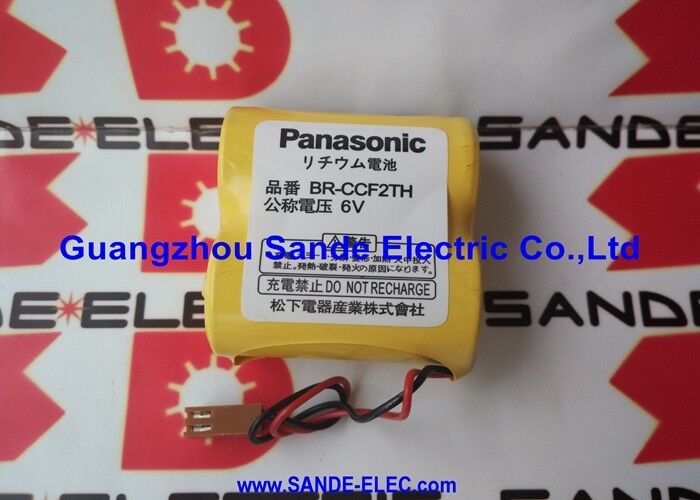

Πανασόνικ BR-C PLC 6V 5000mAh μπαταρία λιθίου με σύρμα BR-CCF2TH BRCCF2TH

BR-CCF2TH | Μπαταρία λιθίου 6V 5000mAh — Καλώδια και σύνδεσμος / 2-Cell C-Size / FANUC Alpha ABS Backup

Καλώδια καλωδίων και σύνδεσμος — Η επιτόπου αποδεδειγμένη διεπαφή

Το BR-CCF2TH παραδίδεται με καλώδια που τερματίζουν σε μια υποδοχή — η διαμόρφωση διεπαφής που καθορίζει τον τρόπο σύνδεσης της μπαταρίας στον κεντρικό σερβοενισχυτή FANUC Alpha. Αυτός ο τύπος τερματικού έχει σχεδιαστεί ειδικά για το περιβάλλον εγκατάστασης σερβοενισχυτή:

Ευελιξία υπό κραδασμούς:Το καλώδιο οδηγεί μεταξύ του πακέτου κυψελών και του συνδετήρα λυγίζει — απορροφά τους μηχανικούς κραδασμούς από τη λειτουργία του μηχανήματος χωρίς να μεταδίδει δονητική τάση στις εσωτερικές αρθρώσεις του πακέτου κυψελών. Η άμεση άκαμπτη σύνδεση θα κινδύνευε την εσωτερική κόπωση των κυττάρων μετά από χρόνια συνεχούς έκθεσης σε κραδασμούς.

Πολωμένος σύνδεσμος:Ο διαμορφωμένος σύνδεσμος 2 ακίδων εξασφαλίζει σωστή πολικότητα — δεν μπορεί να εισαχθεί αντίστροφα. Αυτό έχει σημασία στη θήκη της μπαταρίας του σερβοενισχυτή, όπου ο σύνδεσμος είναι συχνά προσβάσιμος σε δύσκολες, κακώς φωτισμένες θέσεις κατά τη συντήρηση.

Καθορισμένο μήκος καλωδίου:Τα καλώδια καλωδίων έχουν μέγεθος για το τυπικό βάθος των διαμερισμάτων μπαταριών του σερβοενισχυτή FANUC Alpha — το μήκος του καλωδίου επιτρέπει στο πακέτο κυψελών να κάθεται στο πίσω μέρος του διαμερίσματος με το βύσμα να φτάνει στην πρίζα χωρίς περίσσιο καλώδιο που θα έπρεπε να διαχειρίζεται μέσα στο διαμέρισμα.

Βασικές Προδιαγραφές

Εξέλιξη της τεχνολογίας Servo Battery FANUC

Το BR-CCF2TH αντιπροσωπεύει μια παλαιότερη γενιά στην εξέλιξη της σερβο μπαταρίας της FANUC — χρησιμοποιώντας τη φυσική μορφή κυψέλης μεγέθους C πριν από τη μετέπειτα μετάβαση σε μικρότερο μέγεθος 2/3A

τετραπλά πακέτα (BR-2/3AGCT4A) και ζεύγη μεγέθους Α (BR-AGCF2W):

Πρώτης γενιάς Alpha ABS:Οι σερβοενισχυτές FANUC Alpha ABS (σύστημα απόλυτου εντοπισμού θέσης) — A06B-6073, A06B-6079, A06B-6080, σειρά A06B-6096 — σχεδιάστηκαν με θήκες μπαταριών με μέγεθος για το πακέτο κυψελών μεγέθους C. Η μορφή καλωδίου/βίντεο του BR-CCF2TH ήταν η αρχική μπαταρία OEM για αυτές τις μονάδες δίσκου.

Γιατί επιλέχθηκε το μέγεθος C:Την εποχή του σχεδιασμού του σερβοενισχυτή Alpha, η μορφή C-size παρείχε τον συνδυασμό εξόδου 6V και υψηλής χωρητικότητας (5000mAh) σε ένα πακέτο μπαταρίας μίας υποδοχής. Η διεπαφή σύνδεσης καλωδίου-μόλυβδου επέτρεψε την αντικατάσταση της μπαταρίας χωρίς εργαλεία ή συγκόλληση — ένα σημαντικό κριτήριο επισκευής για μονάδες που αναμένεται να παραμείνουν σε λειτουργία παραγωγής για 15-20 χρόνια.

Πλεονέκτημα χωρητικότητας C-size:Το ενεργειακό περιεχόμενο 5000mAh (30Wh) του BR-CCF2TH υπερβαίνει τη χωρητικότητα των μεταγενέστερων πακέτων μικρότερου σχήματος — επεκτείνοντας τη διάρκεια δημιουργίας αντιγράφων ασφαλείας σε εγκαταστάσεις με πολλούς άξονες Alpha ή εκτεταμένες περιόδους διακοπής λειτουργίας.

Όπου το BR-CCF2TH εξακολουθεί να χρησιμοποιείται

Τρεις δεκαετίες μετά την εισαγωγή τους, οι σερβοενισχυτές FANUC Alpha παραμένουν σε λειτουργία σε παλαιότερες εργαλειομηχανές CNC παγκοσμίως. Αυτά τα μηχανήματα συνεχίζουν να λειτουργούν παραγωγικά σε καταστήματα εργασίας, κατασκευαστές εξαρτημάτων και εξειδικευμένες εργασίες μηχανουργικής κατεργασίας. Το BR-CCF2TH συνεχίζει να εξυπηρετεί αυτές τις εγκαταστάσεις:

Συντήρηση CNC καταστήματος εργασίας:Τα παλαιότερα κέντρα κατεργασίας και τα κέντρα στροφής με κινητήρες FANUC Alpha απαιτούν αντικατάσταση της μπαταρίας BR-CCF2TH ως μέρος της περιοδικής προληπτικής συντήρησης CNC — διατηρώντας έγκυρες τις απόλυτες θέσεις κωδικοποιητή μέσω προγραμματισμένων και μη προγραμματισμένων τερματισμών λειτουργίας.

Παράταση ζωής των φυτών:Οι εγκαταστάσεις που έχουν παρατείνει τη διάρκεια ζωής παλαιότερων εργαλειομηχανών εξοπλισμένων με FANUC βασίζονται στη διαθεσιμότητα BR-CCF2TH για προγραμματισμένα διαστήματα συντήρησης.

FAQ

Ε1: Γιατί το BR-CCF2TH χρησιμοποιεί κυψέλες μεγέθους C αντί για μικρότερες κυψέλες μεγέθους Α ή 2/3Α που χρησιμοποιούνται σε άλλες μπαταρίες FANUC;

Η θήκη μπαταρίας του ενισχυτή Alpha ABS σχεδιάστηκε για τη μορφή C-size όταν αναπτύχθηκε η μονάδα Alpha — πριν από την επακόλουθη σμίκρυνση των σερβοηλεκτρονικών FANUC που επέτρεπε μικρότερες μορφές μπαταρίας σε μεταγενέστερα προϊόντα Beta και Alpha iSV. Οι κυψέλες μεγέθους C προσφέρουν το πλεονέκτημα της υψηλότερης εγγενούς χωρητικότητας (2500mAh ανά κυψέλη) σε σύγκριση με τις κυψέλες μεγέθους Α (1800mAh) ή μεγέθους 2/3Α (1200mAh) — στην ίδια ονομαστική τάση κυψέλης 3V.

Ε2: Μπορεί το BR-CCF2TH να αντικατασταθεί ενώ λειτουργεί το μηχάνημα FANUC;

Ναί. Με τον σερβοενισχυτή και το CNC ενεργοποιημένο, η τροφοδοσία του ενισχυτή διατηρεί τη μνήμη κωδικοποιητή ABS. Η υποδοχή καλωδίου καλωδίου μπορεί να αποσυνδεθεί και να συνδεθεί η νέα μπαταρία χωρίς να χαθούν τα δεδομένα απόλυτης θέσης. Διατηρήστε τη θετική σύνδεση της μπαταρίας καθ' όλη τη διάρκεια — αποφύγετε κάθε περίοδο όπου τόσο η ισχύς του ενισχυτή όσο και η μπαταρία απουσιάζουν ταυτόχρονα.

Ε3: Είναι το BR-CCF2TH εναλλάξιμα με μικρότερες σερβομπαταρίες FANUC όπως το BR-AGCF2W;

Όχι. Το BR-CCF2TH χρησιμοποιεί κύτταρα μεγέθους C σε διαφορετική φυσική συσκευασία από το BR-AGCF2W (κελιά μεγέθους Α). Τα δύο πακέτα εξυπηρετούν διαφορετικές οικογένειες ενισχυτών FANUC με διαφορετικά μεγέθη θήκης μπαταριών και διαφορετικές απαιτήσεις ενέργειας. Ο σύνδεσμος μπορεί να φαίνεται παρόμοιος, αλλά τα σώματα της δέσμης κυψελών έχουν διαφορετικά μεγέθη. Τοποθετήστε μόνο την μπαταρία που καθορίζεται στην τεκμηρίωση συντήρησης του ενισχυτή FANUC.

Ε4: Πώς μπορώ να επιβεβαιώσω την κατάσταση της μπαταρίας BR-CCF2TH πριν από έναν προγραμματισμένο τερματισμό λειτουργίας;

Μετρήστε την τάση ανοιχτού κυκλώματος της μπαταρίας στο βύσμα με ένα πολύμετρο ενώ είναι αποσυνδεδεμένη από τον ενισχυτή. Ένα υγιές BR-CCF2TH διαβάζει περίπου 6V. Τάση σημαντικά κάτω από 5,5 V υποδηλώνει ότι πλησιάζει στο τέλος της ζωής. Θα πρέπει επίσης να ελεγχθεί το ιστορικό συναγερμών του FANUC CNC — Οι καταχωρήσεις συναγερμού μπαταρίας 9F υποδεικνύουν ότι η μπαταρία έχει ήδη ενεργοποιήσει μια προειδοποίηση χαμηλής τάσης κατά την προηγούμενη λειτουργία.
