Σερβοελεγκτής PLC AB Allen Bradley 1769-BA Συγκρότημα Μπαταρίας Custom

Allen-Bradley 1769-BA | Συγκρότημα μπαταρίας λιθίου CompactLogix 3V — 850 mAh / Διατήρηση μνήμης / 1769-L23x / L3x

Η μπαταρία που διατηρεί το πρόγραμμα όταν πέφτει το ρεύμα

Ένας ελεγκτής CompactLogix αποθηκεύει το πρόγραμμα χρήστη και τη μνήμη δεδομένων του σε SRAM που υποστηρίζεται από μπαταρία. Όταν η παροχή ρεύματος αποσυνδεθεί ή αποτύχει, η κυψέλη λιθίου 1769-BA αναλαμβάνει, διατηρώντας το πρόγραμμα ανέπαφο για τη διάρκεια της φόρτισής του. Όταν η μπαταρία απουσιάζει ή έχει εξαντληθεί, μια διακοπή ρεύματος —ακόμα και μια σύντομη διακοπή λειτουργίας— κάνει τον ελεγκτή να χάσει το πρόγραμμα χρήστη του. Το μηχάνημα επιστρέφει σε κατάσταση χωρίς αρχικοποίηση και δεν θα επανεκκινήσει μέχρι να φορτωθεί ξανά το πρόγραμμα.

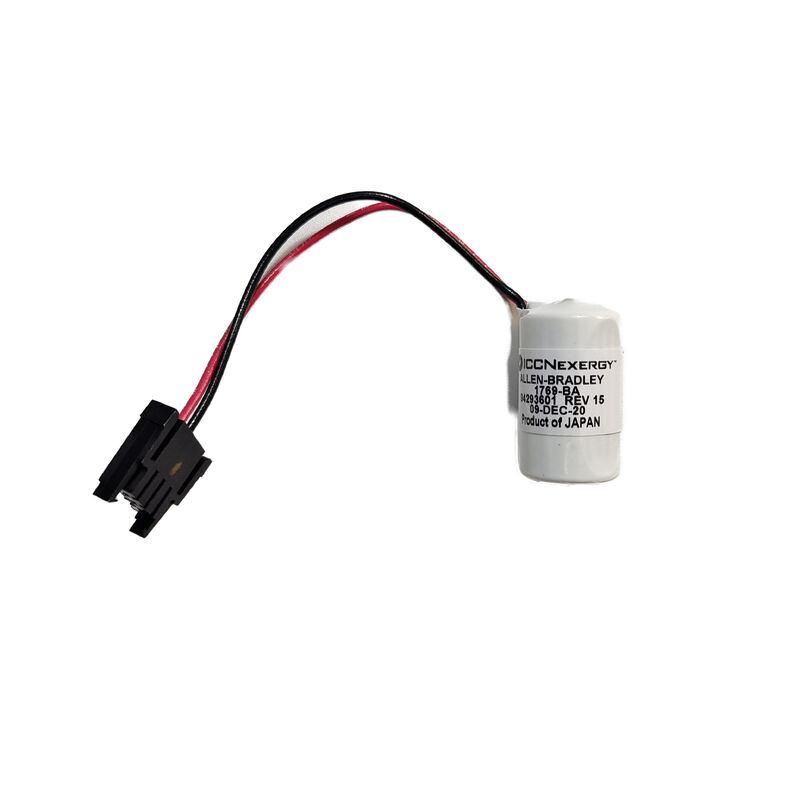

Το 1769-BA είναι μια μη επαναφορτιζόμενη κυψέλη λιθίου σε ένα προ-καλωδιωμένο περίβλημα με βύσμα 3 ακίδων. Τοποθετείται απευθείας στη θήκη μπαταριών στο σώμα του ελεγκτή CompactLogix. Η λυχνία LED BAT στον ελεγκτή ανάβει όταν η φόρτιση της μπαταρίας πλησιάζει στην εξάντληση — αυτή είναι η ένδειξη αντικατάστασης. Μην περιμένετε μέχρι να ενεργοποιηθεί η λυχνία LED και μετά αφήστε την αντικατάσταση καθυστερημένη. έχει ήδη πραγματοποιηθεί σημαντική απαλλαγή από τη στιγμή που εμφανίζεται η προειδοποίηση ΒΔΤ.

Βασικές Προδιαγραφές

Διαδικασία αντικατάστασης — Διατηρήστε τον ελεγκτή σε λειτουργία

Αντικαταστήστε το 1769-BA με τον ελεγκτή ενεργοποιημένο όπου είναι δυνατόν. Με την παροχή ισχύος, οι εσωτερικοί πυκνωτές του ελεγκτή διατηρούν για λίγο τη SRAM ενώ η μπαταρία αντικαθίσταται. Η αντικατάσταση με τον ελεγκτή που έχει απενεργοποιηθεί ενέχει τον κίνδυνο απώλειας δεδομένων εάν η φόρτιση του πυκνωτή δεν επαρκεί για να γεφυρωθεί ο χρόνος εναλλαγής. Εργαστείτε γρήγορα — συνδέστε τη νέα μπαταρία πριν αποσυνδέσετε την παλιά, εάν η διάταξη του ελεγκτή επιτρέπει την παράλληλη σύνδεση κατά τη διάρκεια της αλλαγής.

Το 1769-BA είναι η μπαταρία που καθορίζεται για τους ελεγκτές CompactLogix της σειράς 1769. Δεν είναι εναλλάξιμη με 1747-BA (που εξυπηρετεί την οικογένεια SLC 500) ή άλλους τύπους μπαταριών Allen-Bradley — επιβεβαιώστε τον αριθμό ανταλλακτικού πριν από την εγκατάσταση.

FAQ

Ε1: Πόσο καιρό διαρκεί το 1769-BA σε λειτουργία;

Η τυπική διάρκεια ζωής είναι 3-5 χρόνια υπό κανονικές συνθήκες, αν και η θερμοκρασία λειτουργίας επηρεάζει σημαντικά τη μακροζωία — οι υψηλές θερμοκρασίες περιβάλλοντος μειώνουν τη διάρκεια ζωής της μπαταρίας. Αντικαταστήστε το πριν από 3 χρόνια σε περιβάλλοντα συνεχούς παραγωγής ή αμέσως όταν ενεργοποιηθεί το LED BAT στον ελεγκτή.

Ε2: Το LED BAT είναι αναμμένο. Πόσο επείγουσα είναι η αντικατάσταση;

Αντικαταστήστε αμέσως — εντός ημερών, όχι εβδομάδων. Το LED BAT υποδεικνύει ότι η μπαταρία έχει ήδη αποφορτιστεί σε χαμηλό όριο. Υπάρχει κάποια υπολειπόμενη χωρητικότητα τη στιγμή που ενεργοποιείται η λυχνία LED, αλλά η συνεχιζόμενη καθυστέρηση κινδυνεύει να φτάσει στη μηδενική φόρτιση. Μια διακοπή ρεύματος με πλήρως εξαντλημένη μπαταρία προκαλεί άμεση απώλεια προγράμματος.

Ε3: Μπορεί ο ελεγκτής να λειτουργεί κανονικά χωρίς μπαταρία;

Ναι — ο ελεγκτής λειτουργεί κανονικά με εξαντλημένη ή απουσία μπαταρίας όσο χρησιμοποιείται συνεχώς ρεύμα. Η μπαταρία έχει σημασία μόνο σε περίπτωση διακοπής ρεύματος. Χωρίς μπαταρία, οποιοσδήποτε κύκλος ισχύος (προγραμματισμένος ή τυχαίος) θα διαγράψει το πρόγραμμα χρήστη από τη SRAM.

Ε4: Είναι το 1769-BA εναλλάξιμα με το 1747-BA;

Όχι. Το 1747-BA καθορίζεται για την οικογένεια ελεγκτών SLC 500. Το 1769-BA είναι για CompactLogix. Οι δύο είναι διαφορετικοί παράγοντες μορφής με διαφορετικούς συνδέσμους. Η χρήση λανθασμένου τύπου μπαταρίας για την πλατφόρμα μπορεί να προκαλέσει ακατάλληλη τοποθέτηση, εσφαλμένη τάση ή αναξιόπιστη δημιουργία αντιγράφων ασφαλείας μνήμης. Βεβαιωθείτε ότι ο αριθμός ανταλλακτικού ταιριάζει με τις προδιαγραφές της θήκης μπαταριών του εγκατεστημένου ελεγκτή.

Ε5: Πώς πρέπει να απορρίπτονται οι χρησιμοποιημένες μπαταρίες 1769-BA;

Οι μπαταρίες λιθίου δεν πρέπει να απορρίπτονται σε γενικά απόβλητα. Ακολουθήστε τους τοπικούς κανονισμούς για την απόρριψη μπαταριών λιθίου — οι περισσότεροι δήμοι και βιομηχανικές εγκαταστάσεις διαθέτουν προγράμματα ανακύκλωσης ή απόρριψης μπαταριών λιθίου. Μην αποτεφρώνετε, τρυπάτε ή βραχυκυκλώνετε μια χρησιμοποιημένη κυψέλη λιθίου.
