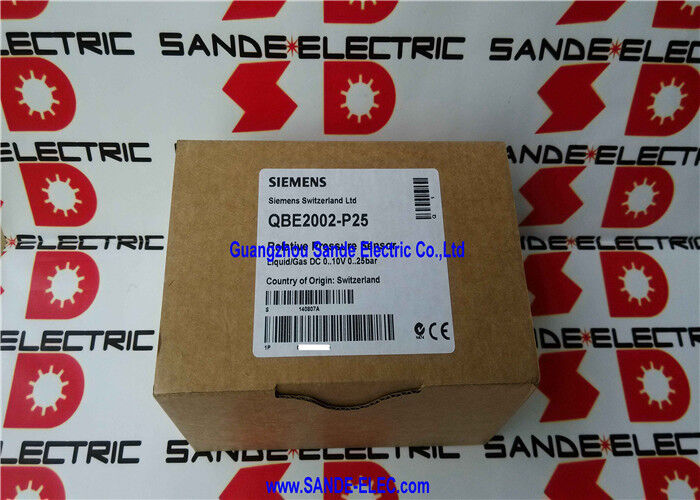

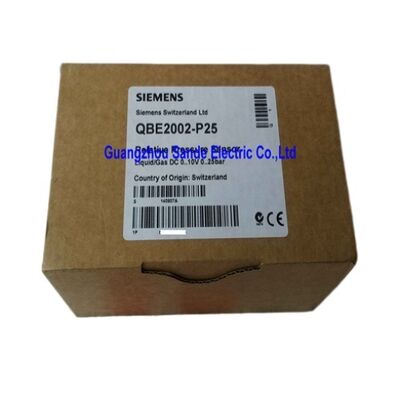

Αισθητήρας πίεσης σωλήνα νερού QBE2002-P25 QBE2 002-P25 QBE2002-P25

Siemens QBE2002-P25 | Αισθητήρας Πίεσης — 0–25 bar, DC 0–10V, Πιεζοαντιστατικός, Κεραμικό Διάφραγμα, HVAC

Επισκόπηση

Ο Siemens QBE2002-P25 είναι ένας πιεζοαντιστατικός αισθητήρας πίεσης από την Siemens Building Technologies, που καλύπτει από 0 έως 25 bar με γραμμική έξοδο DC 0–10V — το μέλος της σειράς QBE2002 με το υψηλότερο εύρος, το οποίο εκτείνεται από 1 έως 40 bar σε διακριτές παραλλαγές μέτρησης.

Στα 25 bar (362,6 psi / 2,5 MPa), αυτός ο αισθητήρας εξυπηρετεί το υψηλότερο άκρο πίεσης των υδραυλικών κυκλωμάτων HVAC: πρωτεύοντα δίκτυα τηλεθέρμανσης, στήλες παροχής νερού σε πολυώροφα κτίρια, συστήματα ατμού και κυκλώματα ψυκτικών μηχανών υπό πίεση όπου οι παραλλαγές 10 ή 16 bar θα ήταν ανεπαρκείς.

Η αρχή μέτρησης είναι πιεζοαντιστατική με κεραμικό διάφραγμα — τεχνολογία υβριδίου παχέος φιλμ όπου οι αντιστάσεις ανίχνευσης παραμόρφωσης εκτυπώνονται απευθείας σε δίσκο κεραμικού υψηλής καθαρότητας Al₂O₃ και πυρώνονται σε υψηλή θερμοκρασία.

Αυτή η μέθοδος άμεσης εναπόθεσης είναι η πηγή της μακροχρόνιας σταθερότητας του QBE2002: δεν υπάρχει συγκολλητικός δεσμός μεταξύ του στοιχείου ανίχνευσης και του διαφράγματος που μπορεί να ολισθήσει, να αποκολληθεί ή να αλλάξει ιδιότητες κατά τη διάρκεια ετών κύκλων θερμοκρασίας.

Η μετρούμενη πίεση εκτρέπει τον κεραμικό δίσκο· το δίκτυο αντιστάσεων αλλάζει την αντίσταση αναλόγως· τα ενσωματωμένα ηλεκτρονικά διαμορφώνουν την έξοδο της γέφυρας στο σήμα 0–10V.

Η σύνδεση πίεσης από ανοξείδωτο χάλυβα 1.4404 (AISI 316L) αντιστέκεται στη διάβρωση από τα μέσα νερού, γλυκόλης και ατμού στα κυκλώματα HVAC.

Η στεγανοποίηση από φθοροελαστομερές FPM στη διεπαφή σύνδεσης παρέχει χημική αντοχή συμβατή με τυπικά υγρά διεργασιών HVAC. Το προκαλωδιωμένο καλώδιο 1,5 μέτρων συνδέεται απευθείας στον ελεγκτή ή στην καλωδίωση πεδίου χωρίς πρόσθετο υλικό σύνδεσης.

Βασικές Προδιαγραφές

Έξοδος 0–10V σε Συστήματα Ελέγχου HVAC

Το σήμα DC 0–10V είναι η τυπική μορφή αναλογικής εισόδου για ελεγκτές HVAC της Siemens, συστήματα DDC και τους περισσότερους ελεγκτές πεδίου συστημάτων διαχείρισης κτιρίων. Μηδέν βολτ αντιπροσωπεύει 0 bar πίεση (ατμοσφαιρική πίεση)· 10V αντιπροσωπεύει 25 bar.

Η κλιμάκωση είναι γραμμική σε όλο το εύρος, πράγμα που σημαίνει ότι η διαμόρφωση λογισμικού του ελεγκτή χρειάζεται απλώς την εισαγωγή του εύρους μέτρησης (0–25 bar) παράλληλα με τον τύπο σήματος 0–10V για να εμφανίζει και να επεξεργάζεται σωστά την τιμή πίεσης.

Στην πράξη, πολλά υδραυλικά κυκλώματα HVAC λειτουργούν πολύ κάτω από το όριο των 25 bar — ένα τυπικό σύστημα ψυχρού νερού λειτουργεί στα 6–12 bar, χρησιμοποιώντας μόνο το χαμηλότερο τμήμα του εύρους εξόδου του αισθητήρα.

Αυτός είναι ένας κοινός συμβιβασμός: το εύρος των 25 bar παρέχει περιθώριο ασφαλείας έναντι περιστασιακών εκτροπών πίεσης και είναι το ίδιο εύρος που χρησιμοποιείται σε πολλούς διαφορετικούς τύπους εγκαταστάσεων HVAC, αλλά θυσιάζει κάποια ανάλυση στην είσοδο του ελεγκτή για συστήματα που δεν πλησιάζουν ποτέ το ανώτερο εύρος.

Όπου απαιτείται υψηλότερη ανάλυση σε χαμηλότερες πιέσεις, η παραλλαγή QBE2002-P10 (0–10 bar) παρέχει το ίδιο εύρος εξόδου χαρτογραφημένο σε μισό εύρος πίεσης.

Σημείωση Διαδόχου: QBE2003-P25

Το QBE2002-P25 έχει καταργηθεί. Το QBE2003-P25 καλύπτει το ίδιο εύρος 0–25 bar με συμβατή τάση τροφοδοσίας και έξοδο 0–10V, αλλά χρησιμοποιεί διαφορετικό περίβλημα και σύνδεση βύσματος DIN EN 175301-803-A αντί για το προκαλωδιωμένο καλώδιο του QBE2002.

Οι εγκαταστάσεις που μετατρέπονται από QBE2002-P25 σε QBE2003-P25 πρέπει να αντιμετωπίσουν τη διαφορά τερματισμού καλωδίωσης· η συμβατότητα μέτρησης και σήματος εξόδου επιτρέπει στη διαμόρφωση του ελεγκτή να παραμείνει αμετάβλητη.

Συχνές Ερωτήσεις

Ε1: Μπορεί το QBE2002-P25 να μετρήσει αρνητική πίεση (κενό);

Όχι. Το QBE2002-P25 μετρά πίεση μέτρησης από 0 έως 25 bar — είναι ένας αισθητήρας σχετικής πίεσης αναφερόμενος στην ατμοσφαιρική.

Η έξοδος 0V αντιστοιχεί στην ατμοσφαιρική (μηδέν μέτρησης) και τα 10V αντιστοιχούν σε 25 bar μέτρησης. Δεν επεκτείνεται σε μέτρηση υπο-ατμοσφαιρικής (κενού).

Για παρακολούθηση κενού, απαιτείται αισθητήρας με εύρος που περιλαμβάνει αρνητικές πιέσεις μέτρησης.

Ε2: Ποια είναι η μέγιστη υπερπίεση που μπορεί να αντέξει το QBE2002-P25 χωρίς ζημιά;

Η Siemens καθορίζει μια μέγιστη επιτρεπόμενη υπερπίεση για τη σειρά QBE2002 πάνω από το ονομαστικό εύρος μέτρησης. Η ακριβής τιμή αναφέρεται στο τεχνικό φύλλο δεδομένων Siemens QBE2002-P.

Σε υδραυλικές και πνευματικές εγκαταστάσεις, είναι σημαντικό να επαληθεύεται ότι οι μεταβατικές πιέσεις του συστήματος — κατά το κλείσιμο βαλβίδων, την εκκίνηση αντλιών και τις αλλαγές φορτίου — παραμένουν εντός αυτού του ορίου υπερπίεσης, καθώς οι παρατεταμένες ή επαναλαμβανόμενες υπερβάσεις πάνω από το μέγιστο μπορούν να προκαλέσουν μετατόπιση μηδενικής τιμής ή μόνιμη ζημιά στον αισθητήρα.

Ε3: Τι τάση τροφοδοσίας απαιτεί το QBE2002-P25;

Η σειρά QBE2002-P έχει σχεδιαστεί για χρήση με ελεγκτές HVAC της Siemens και τις βοηθητικές εξόδους τροφοδοσίας τους.

Η ακριβής προδιαγραφή τάσης τροφοδοσίας δίνεται στο φύλλο δεδομένων προϊόντος Siemens για το QBE2002-P25.

Αυτό πρέπει να επιβεβαιωθεί πριν από την εγκατάσταση, ειδικά κατά την αναβάθμιση από τις παραλλαγές QBE2002 σε QBE2003, καθώς οι δύο σειρές ενδέχεται να έχουν διαφορετικές προδιαγραφές τροφοδοσίας.

Ε4: Είναι το QBE2002-P25 εναλλάξιμο με το QBE2003-P25;

Το εύρος μέτρησης (0–25 bar) και το σήμα εξόδου (0–10V) είναι συμβατά μεταξύ των δύο, και η τάση τροφοδοσίας αναφέρεται επίσης ως συμβατή από τον διάδοχο. Ωστόσο, οι διαστάσεις του περιβλήματος και η μορφή της ηλεκτρικής σύνδεσης διαφέρουν — το QBE2003-P25 χρησιμοποιεί βύσμα DIN EN 175301-803-A αντί για το προκαλωδιωμένο καλώδιο του QBE2002-P25.

Μια φυσική αντικατάσταση 1:1 δεν είναι εγγυημένη χωρίς καλώδια προσαρμογέα ή επανακαλωδίωση του τερματισμού πεδίου. Επαληθεύετε πάντα τα τεχνικά δεδομένα του προϊόντος αντικατάστασης πριν από την εγκατάσταση.

Ε5: Τι είναι η στεγανοποίηση FPM και είναι κατάλληλη για μίγματα αντιψυκτικού γλυκόλης σε συστήματα HVAC;

Το FPM (φθοροελαστομερές, πωλείται επίσης με εμπορικές ονομασίες όπως Viton) είναι ένα συνθετικό καουτσούκ με εξαιρετική αντοχή σε νερό, υδατικά διαλύματα, ατμό, γλυκόλες και τα περισσότερα υδρογονανθρακικά υγρά.

Είναι το τυπικό υλικό στεγανοποίησης για αισθητήρες πίεσης HVAC επειδή είναι συμβατό με τα μίγματα νερού-γλυκόλης που χρησιμοποιούνται σε κυκλώματα ψυχρού νερού και θέρμανσης σε ένα ευρύ φάσμα θερμοκρασιών.

Το FPM δεν είναι συμβατό με ορισμένες κετόνες, εστέρες χαμηλού μοριακού βάρους και συγκεκριμένες αμίνες — μέσα που δεν βρίσκονται συνήθως σε τυπικά συστήματα HVAC.
